(a) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - Body ground

Always

3.4 to 3.8 Ω

(b) When connector terminal 1 is connected to the positive (+) battery terminal, check that the

following occurs: 1) the magnetic clutch's operating sound can be heard, and 2) the magnetic
clutch's hub and rotor lock.

NG

REPLACE MAGNETIC CLUTCH

9.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING COMPRESSOR - ENGINE
ROOM RELAY BLOCK)

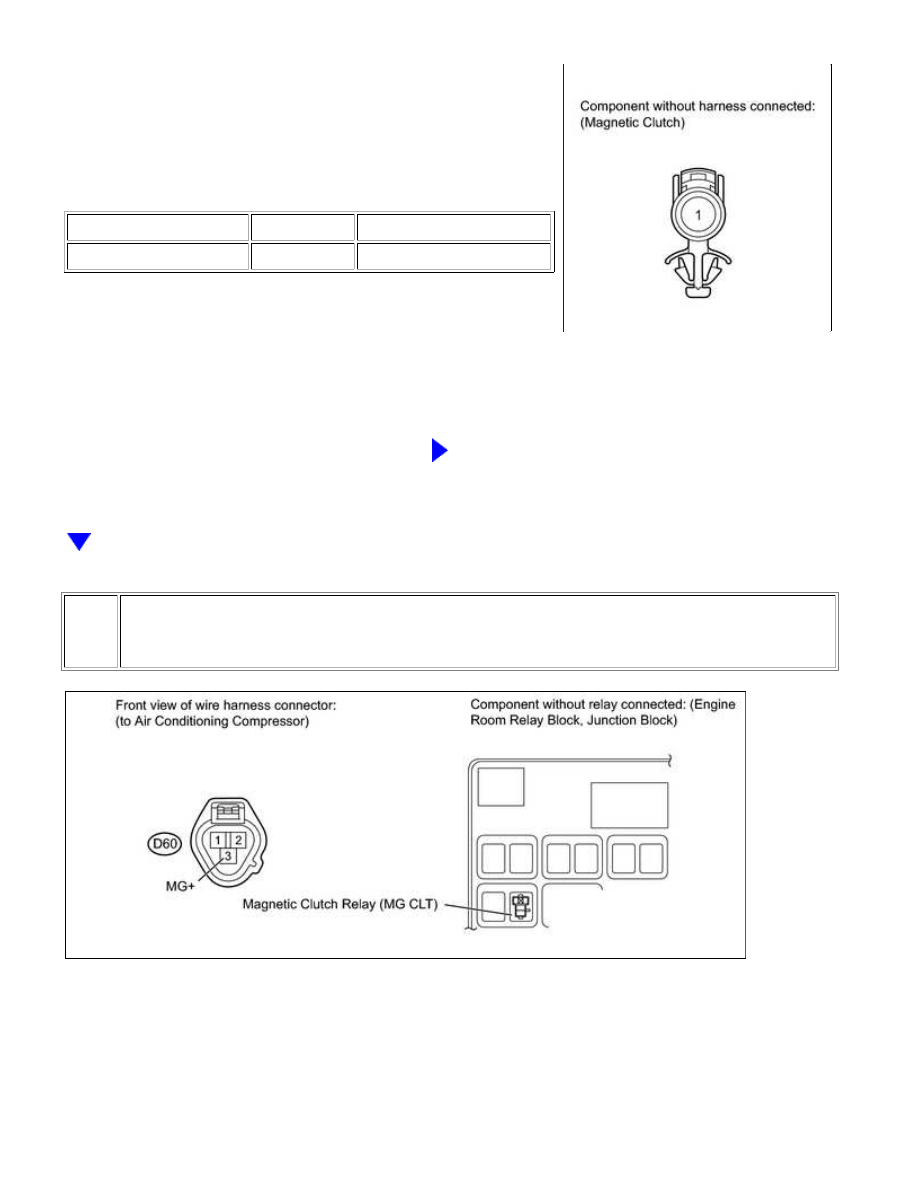

(a) Disconnect the D60 air conditioning compressor connector.

(b) Remove the magnetic clutch relay (MG CLT) from the engine room relay block, junction block.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D60-3 (MG+) - Engine room relay block, junction block magnetic clutch relay

terminal 3

Always

Below 1 Ω

D60-3 (MG+) or Engine room relay block, junction block magnetic clutch

relay terminal 3 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VXM00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): IG Power Source

Circuit; 2015 MY Tundra [08/2014 -        ]

IG Power Source Circuit

DESCRIPTION

When the ignition switch is turned ON, positive (+) battery voltage is applied to the air conditioning amplifier.

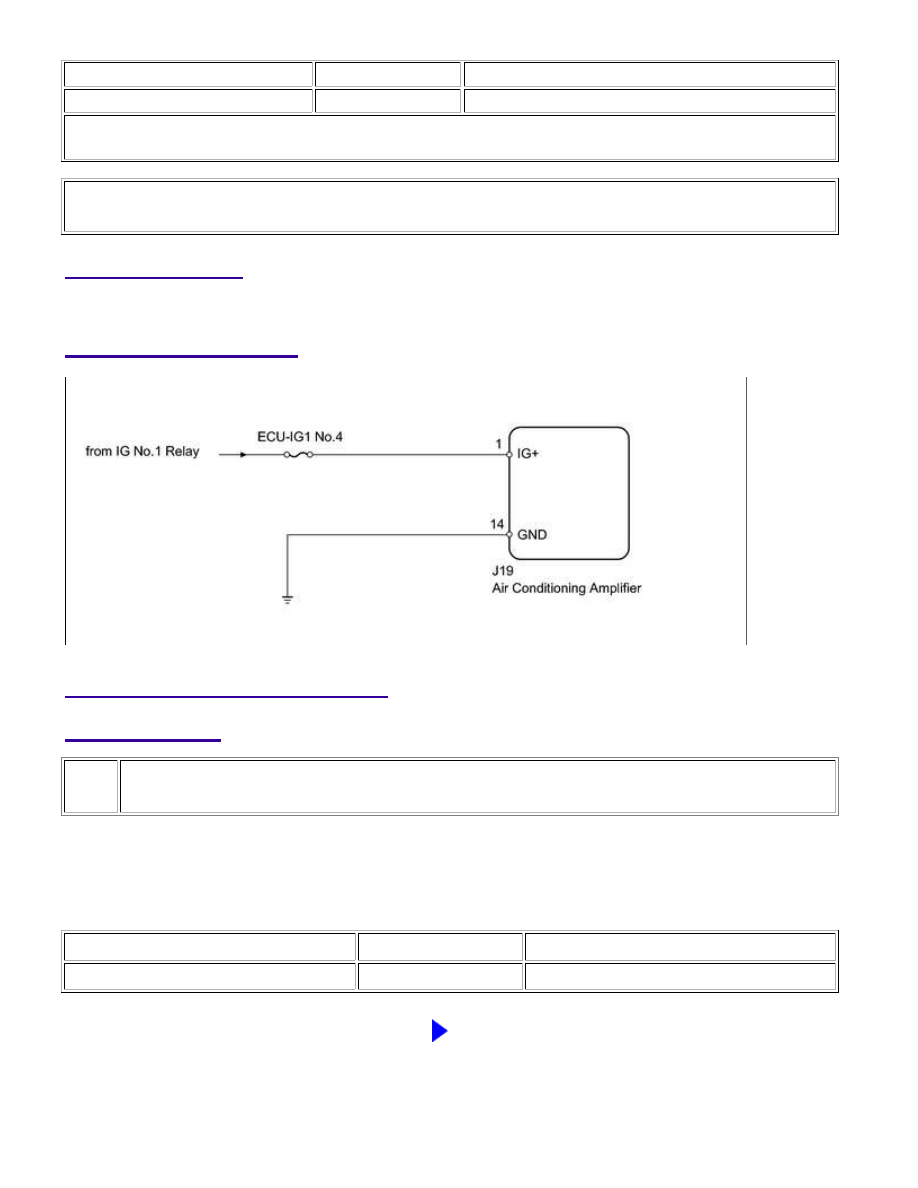

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (ECU-IG1 No.4)

(a) Remove the ECU-IG1 No.4 fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-IG1 No.4 fuse

Always

Below 1 Ω

NG

REPLACE FUSE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

2.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BATTERY
AND BODY GROUND)

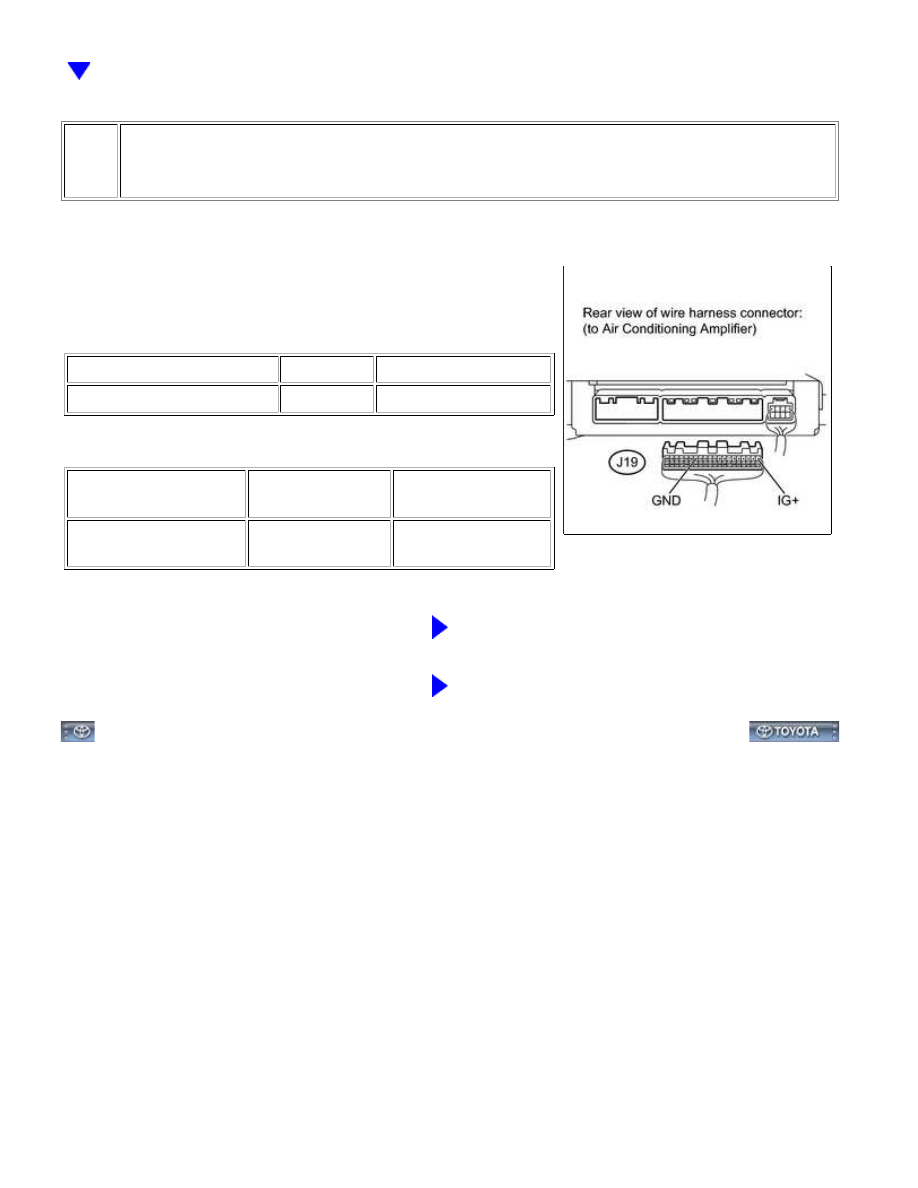

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-14 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J19-1 (IG+) - Body

ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE
