Toyota Tundra (2015 year). Manual - part 2285

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VXN00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): Blower Motor

Circuit; 2015 MY Tundra [08/2014 -        ]

Blower Motor Circuit

DESCRIPTION

The blower motor is operated by signals from the air conditioning amplifier. Blower motor speed signals are

transmitted by changes in the duty ratio.

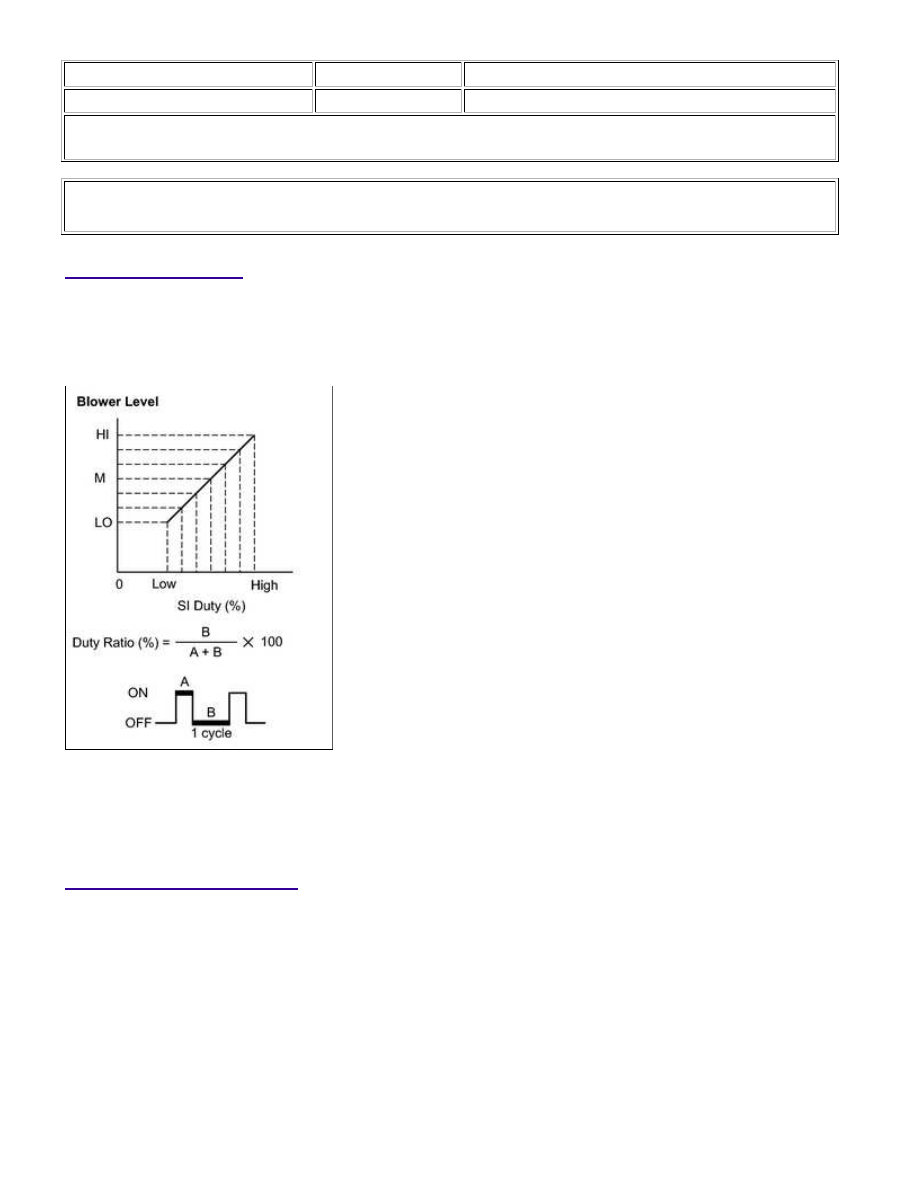

Duty Ratio:

The blower motor controller controls the blower motor speed.

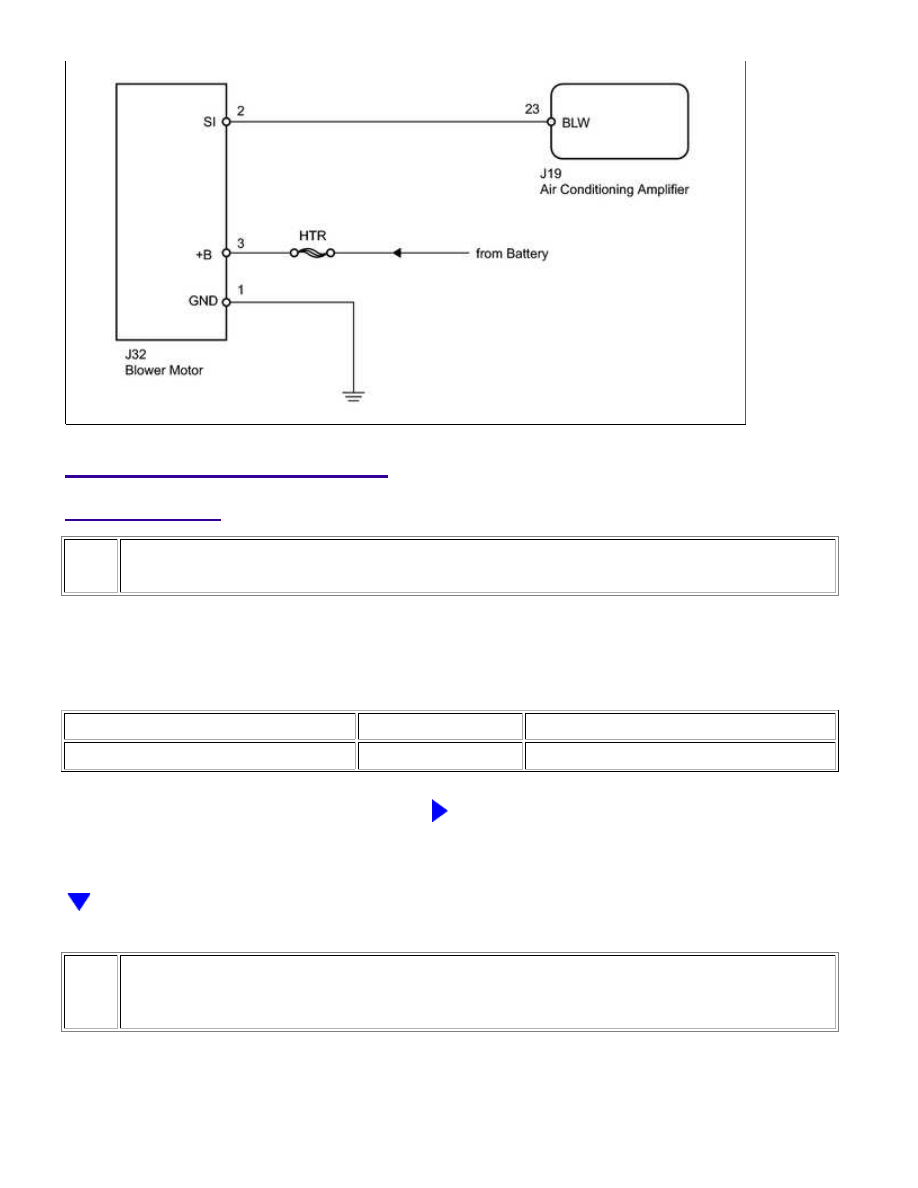

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

OK

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (HTR)

(a) Remove the HTR H-fuse from the engine room relay block, junction block.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

HTR H-fuse

Always

Below 1 Ω

NG

REPLACE FUSE

2.

CHECK HARNESS AND CONNECTOR (BLOWER MOTOR - BATTERY AND BODY
GROUND)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

OK

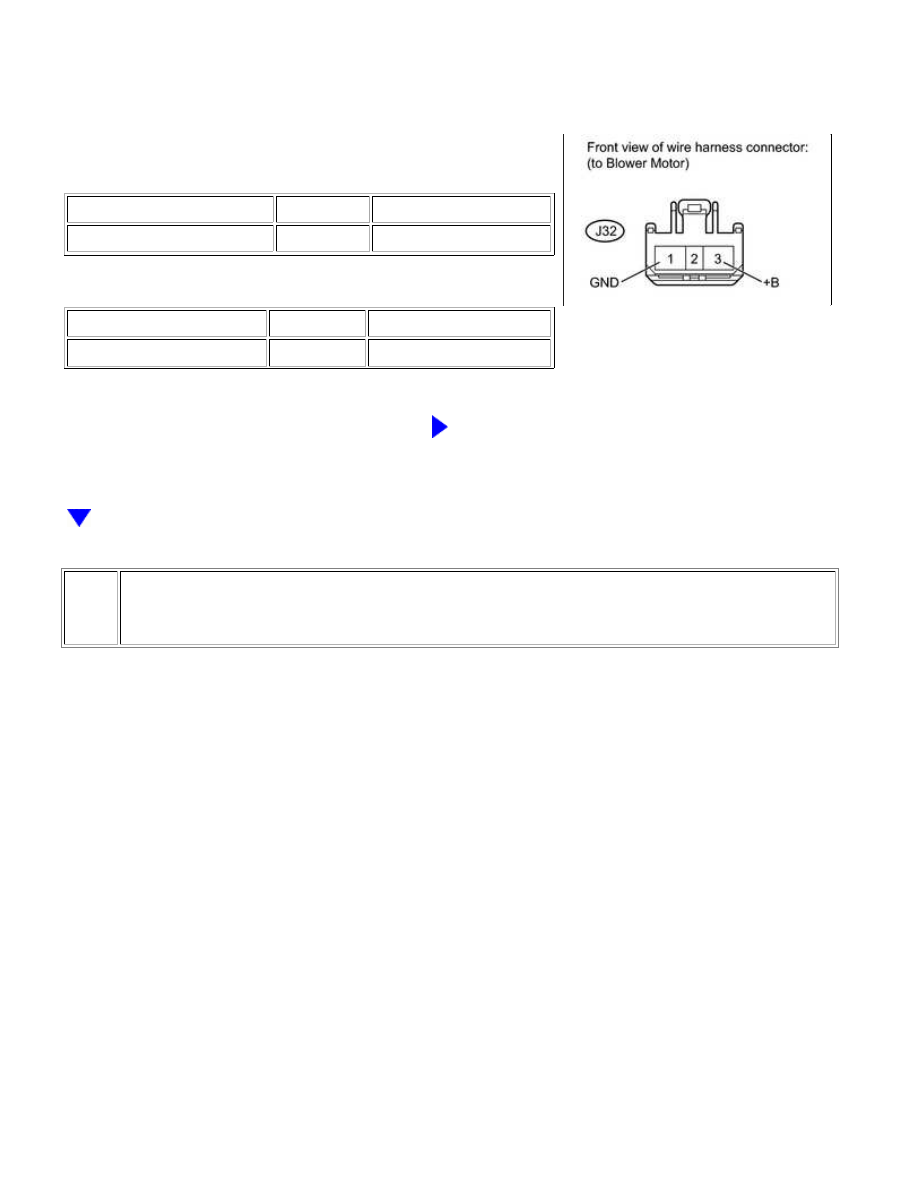

(a) Disconnect the J32 blower motor connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J32-1 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J32-3 (+B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BLOWER
MOTOR)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

OK

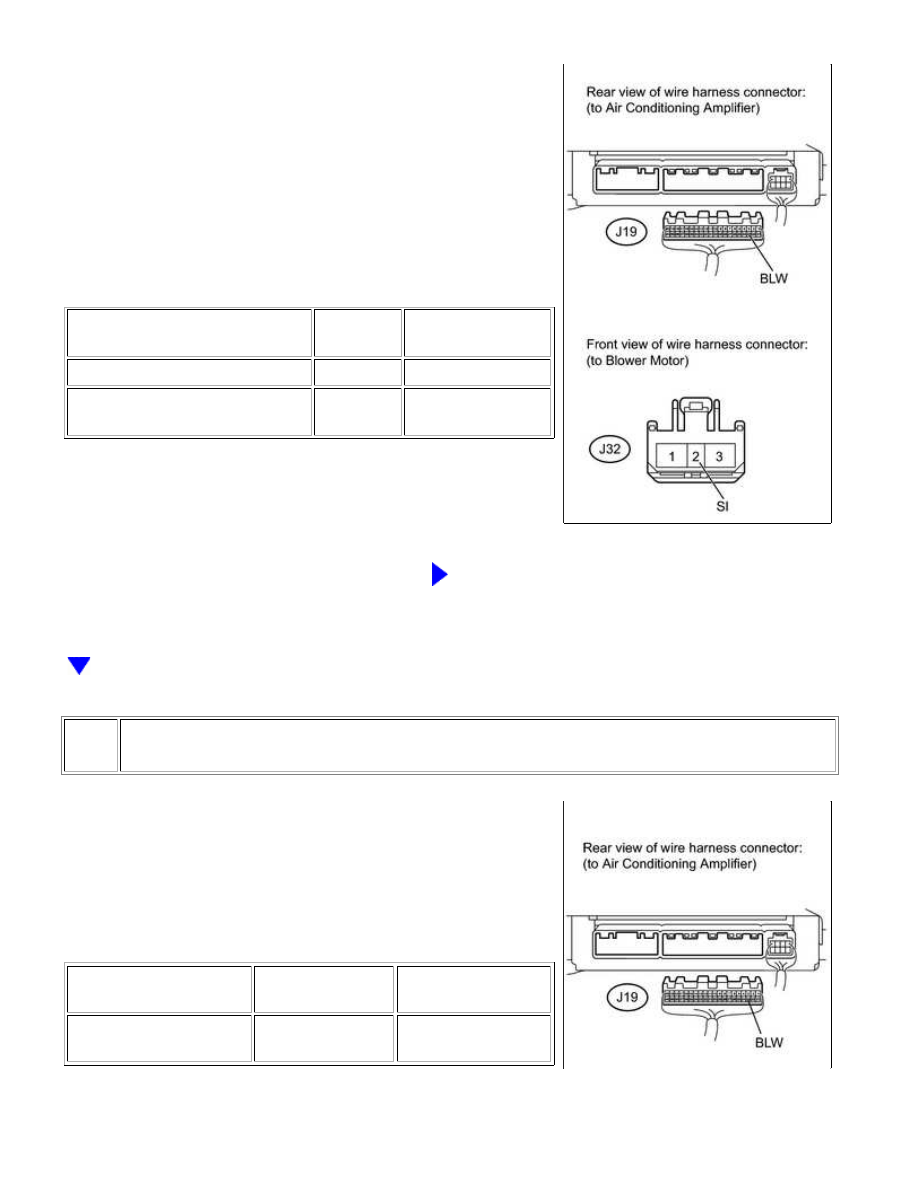

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Disconnect the J32 blower motor connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J19-23 (BLW) - J32-2 (SI)

Always

Below 1 Ω

J19-23 (BLW) or J32-2 (SI) - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK BLOWER MOTOR

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Reconnect the J32 blower motor connector.

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J19-23 (BLW) - Body

ground

Ignition switch ON

4.5 to 5.5 V

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...
