Toyota Tundra (2015 year). Manual - part 228

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A17-26 (VCP) - A17-27

(E3)

G - BE

Pedal stroke sensor (Delta S

sensor) power source

Always

150 to 200 Ω

A17-23 (PSNC) - A17-21

(STS)

L - SB

Brake booster micro switch

(Normal Close) signal input

Always

Below 1 Ω

A17-24 (PSNO) - A17-21

(STS)

LG - SB

Brake booster micro switch

(Normal Open) signal input

Brake pedal

depressed

Below 1 Ω

for 4WD:

A17-22 (VYS) -

P16-3 (VYS)

R - R

Yaw rate sensor power source

Always

Below 1 Ω

for 2WD:

A17-22 (VYS) -

P15-3 (VYS)

A17-21 (STS) - A17-23

(PSNC)

SB - L

Brake booster micro switch

power source

Always

Below 1 Ω

for 4WD:

A17-19 (SS2) -

P16-1 (YAW2)

W - W

Yaw rate sensor signal line

Always

Below 1 Ω

for 2WD:

A17-19 (SS2) -

P15-1 (YAW2)

for 4WD:

A17-18 (SS1) -

P16-2 (YAW1)

B - B

Yaw rate sensor signal line

Always

Below 1 Ω

for 2WD:

A17-18 (SS1) -

P15-2 (YAW1)

A17-17 (BSTP) - A17-31

(BST)

V - B

Brake booster solenoid power

source

Always

1 to 2 Ω

A17-46 (FL-) - b2-1

LG - B

Front wheel LH speed signal line

Always

Below 1 Ω

A17-45 (FL+) - b2-2

V - W

Front wheel LH speed signal line

Always

Below 1 Ω

A17-44 (BSW) - Body

ground

L - Body

ground

Stop light control relay (BRK NO.

2) drive input

Ignition switch ON

11 to 14 V

A17-43 (RR+) - b3-2

B - W

Rear wheel RH speed signal line

Always

Below 1 Ω

A17-42 (RR-) - b3-1

W - B

Rear wheel RH speed signal line

Always

Below 1 Ω

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A17-38 (STP) - Body

ground

B - Body

ground

Stop light switch signal input

Brake pedal

depressed

8 to 14 V

Brake pedal

released

Below 1.5 V

A17-37 (RL-) - b4-1

P - B

Rear wheel LH speed signal line

Always

Below 1 Ω

A17-36 (RL+) - b4-2

L - W

Rear wheel LH speed signal line

Always

Below 1 Ω

A17-34 (FR+) - b1-2

BE - W

Front wheel RH speed signal line Always

Below 1 Ω

A17-33 (FR-) - b1-1

G - B

Front wheel RH speed signal line Always

Below 1 Ω

A17-32 (+BS) - Body

ground

R - Body

ground

Solenoid relay power supply

Always

11 to 14 V

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001DWV03WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: DIAGNOSIS SYSTEM; 2015 MY Tundra

[08/2014 -        ]

DIAGNOSIS SYSTEM

1. DIAGNOSIS

(a) If the skid control ECU detects a malfunction, the ABS and BRAKE warning lights and the SLIP indicator

light will come on to warn the driver.

HINT:

.

2. WARNING LIGHT AND INDICATOR LIGHT BULB CHECK

(a) Release the parking brake lever.

CAUTION:

When releasing the parking brake, set the chocks to hold the vehicle for safety.

HINT:

TRAC OFF*, SLIP and AUTO LSD indicator lights come on for approximately 3 seconds.

HINT:

If the warning light and indicator light check result is not normal, proceed to troubleshooting for the ABS

and BRAKE warning light circuits, and the VSC OFF, TRAC OFF*, SLIP, and AUTO LSD indicator light
circuits.

If the indicator remains on, proceed to troubleshooting for the light circuit below.

*: w/o Multi-information Display

TROUBLE AREA

SEE PROCEDURE

ABS warning light circuit

BRAKE warning light circuit

TRAC OFF indicator light circuit

VSC OFF indicator light circuit

SLIP indicator light circuit

AUTO LSD indicator light circuit

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001DWW02YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra

[08/2014 -        ]

DTC CHECK / CLEAR

1. DTC CHECK / CLEAR (WHEN USING SST CHECK WIRE)

(a) Check DTC.

(2) Turn the ignition switch to ON.

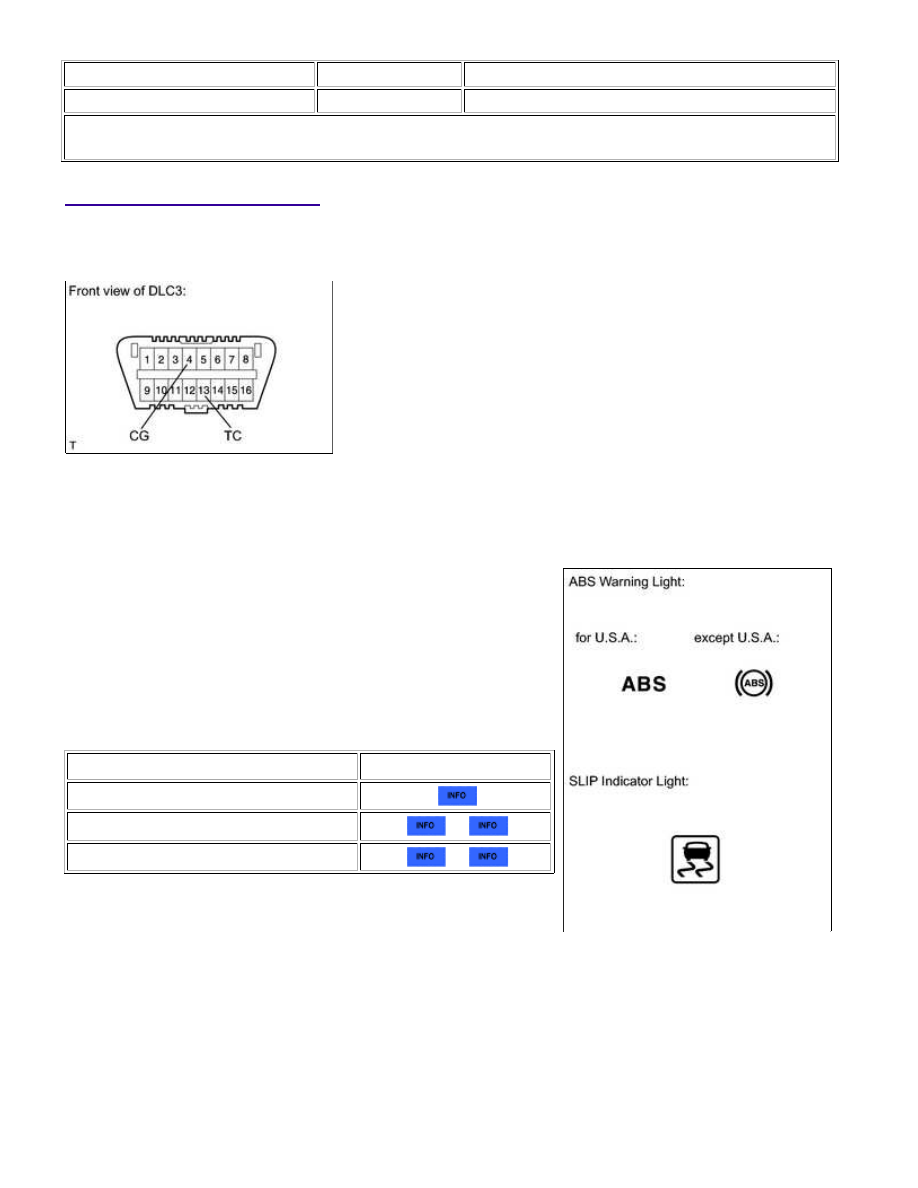

(3) Read the DTC from the ABS warning light and SLIP indicator

light on the combination meter.

HINT:

If no code appears, inspect the TC and CG terminal circuit, and

the ABS warning light and SLIP indicator light circuits.

TROUBLE AREA

SEE PROCEDURE

TC and CG terminal circuit

ABS warning light circuit



or

SLIP indicator light circuit



or
