Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002VX900AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): CHECK MODE

PROCEDURE; 2015 MY Tundra [08/2014 -        ]

CHECK MODE PROCEDURE

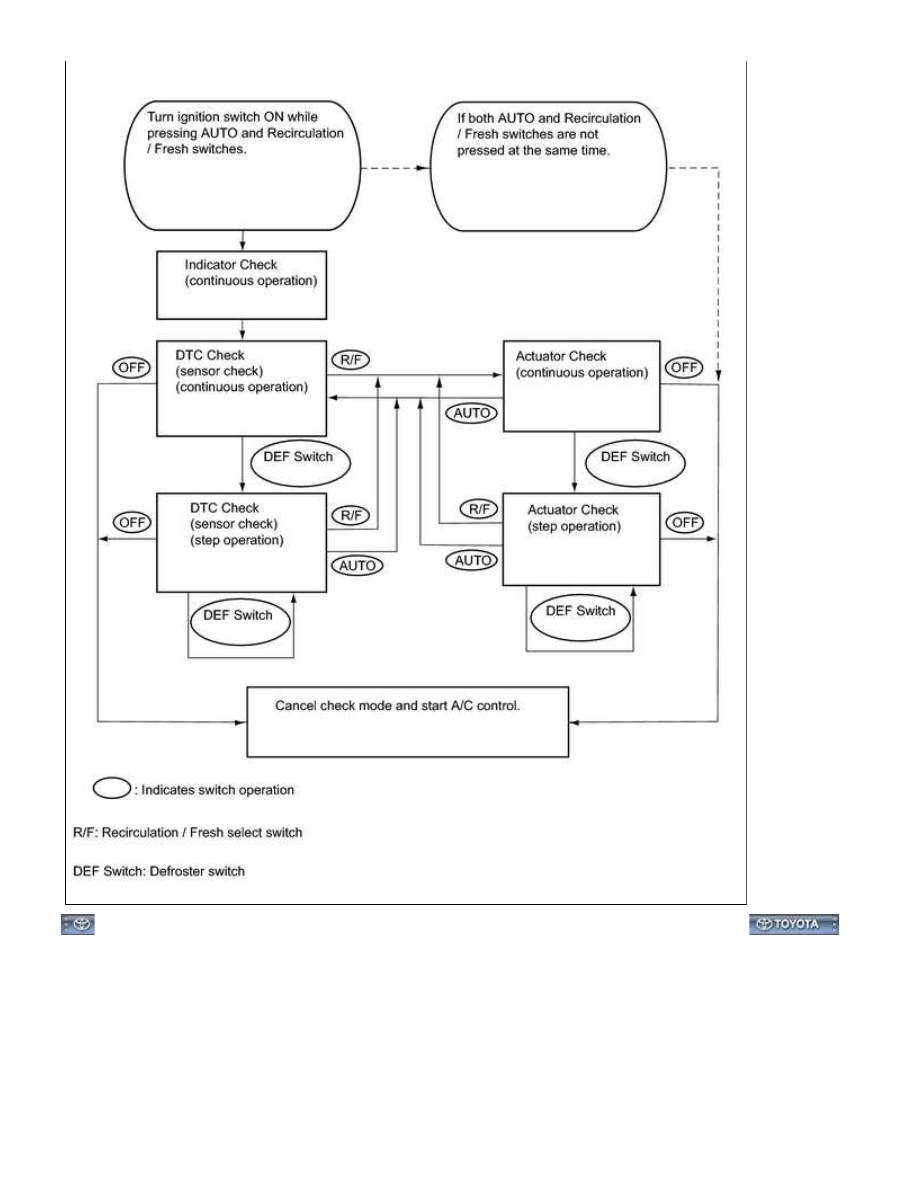

1. LIST OF OPERATION METHODS

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002VXA00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): DATA LIST /

ACTIVE TEST; 2015 MY Tundra [08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch OFF.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch ON.

(e) Turn the Techstream on.

(f) Enter the following menus:

Body Electrical / (desired menu) / Data List

Powertrain / (desired menu) / Data List

(g) According to the display on the Techstream, read the "Data List".

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Room Temperature

Sensor

Room temperature sensor /

Min.: -6.5°C (20.3°F)

Max.: 57.25°C (135.05°F)

Actual room temperature is

displayed

Open in circuit:

-6.5°C (20.3°F)

Short in circuit:

57.25°C (135.05°F)

Ambient Temp

Sensor

Ambient temperature sensor /

Min.: -23.3°C (-9.94°F)

Max.: 65.95°C (150.71°F)

Actual ambient temperature is

displayed

Open in circuit:

-23.3°C (-9.94°F)

Short in circuit:

65.95°C (150.71°F)

Adjusted Ambient

Temp

Adjusted ambient temperature /

Min.: -30.8°C (-23.44°F)

Max.: 50.8°C (123.44°F)

Adjusted ambient

temperature is displayed

-

Evaporator Fin

Thermistor

No. 1 cooler thermistor /

Min.: -29.7°C (-21.46°F)

Max.: 59.55°C (139.19°F)

Actual No. 1 cooler thermistor

is displayed

Open in circuit:

-29.7°C (-21.46°F)

Short in circuit:

59.55°C (139.19°F)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Solar Sensor (D

Side)

Driver side solar sensor /

Min.: 0, Max.: 255

Driver side solar sensor

voltage increases as

brightness increases

Open in circuit: 0

Short in circuit: 255

Solar Sensor (P

Side)

Passenger side solar sensor /

Min.: 0, Max.: 255

Passenger side solar sensor

voltage increases as

brightness increases

Open in circuit: 0

Short in circuit: 255

Engine Coolant

Temp

Engine coolant temperature /

Min.: 1.3°C (34.34°F)

Max.: 90.55°C (194.99°F)

Actual engine coolant

temperature is displayed

while engine is warmed up

-

Set Temperature (D

Side)

Driver side set temperature /

Min.: 17.5°C (63.5°F)

Max.: 32.5°C (90.5°F)

Driver side actual set

temperature is displayed

-

Set Temperature (P

Side)

Passenger side set temperature /

Min.: 17.5°C (63.5°F)

Max.: 32.5°C (90.5°F)

Passenger side actual set

temperature is displayed

-

Blower Motor Speed

Level

Blower motor speed level /

Min.: 0 level,

Max.: 31 level

Increases in range between 0

and 31 as blower motor speed

increases

-

Air Mix Servo Targ

Pulse (D)

Driver side air mix servo motor

target pulse /

Min.: 0, Max.: 255

MAX. COLD: 5 (pulse)

MAX. HOT: 104 (pulse)

-

Air Mix Servo Targ

Pulse (P)

Passenger side air mix servo motor

target pulse /

Min.: 0, Max.: 255

MAX. COLD: 105 (pulse)

MAX. HOT: 6 (pulse)

-

Air Outlet Servo

Pulse (D)

Driver side air outlet servo motor

target pulse /

Min.: 0, Max.: 255

FACE: 9 (pulse)

B/L: 32 (pulse)

FOOT: 56 (pulse)

FOOT/DEF: 83 (pulse)

DEF: 97 (pulse)

-

Air Inlet Damper

Targ Pulse

Air inlet damper target pulse /

Min.: 0, Max.: 255

REC: 7

FRS: 28

-

Cool Air Bypass

Pulse

Cool air bypass servo motor target

pulse /

Min.: 0, Max.: 255

Open: 8 (pulse)

Close: 50 (pulse)

-

Shift Set

Temperature

Shift set temperature / 2C incr, 1C

incr, Normal, 1C decr or 2C decr

Customized value will be

displayed

-

Air Inlet Mode

Air inlet mode / Auto, Manual

Customized value will be

displayed

-

Compressor Mode

Compressor mode / Auto, Manual

Customized value will be

displayed

-

Compressor/DEF

Mode

Compressor/DEF mode / Link, Normal

Customized value will be

displayed

-
