Toyota Tundra (2015 year). Manual - part 2236

Last Modified: 9-16-2014

6.6 J

Doc ID: RM00000309A01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER AND WASHER SYSTEM: Washer Fluid Level Warning Switch Circuit; 2015

MY Tundra [08/2014 -        ]

Washer Fluid Level Warning Switch Circuit

DESCRIPTION

warning message*2 on the combination meter.

HINT:

*1: for LCD Display Type

*2: for TFT Display Type

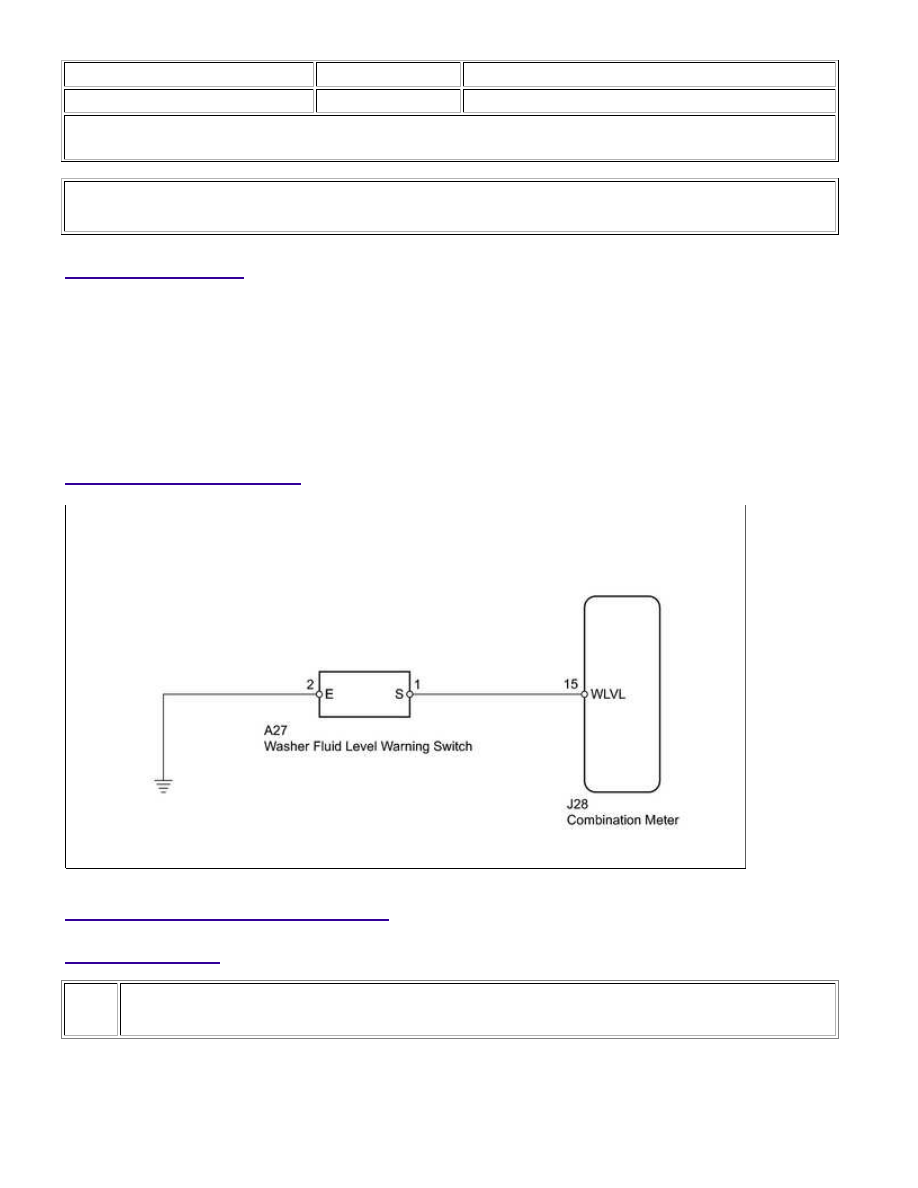

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (WASHER FLUID LEVEL WARNING SWITCH)

WIPER AND WASHER: WIPER AND WASHER SYSTEM: Washer Fl...

OK

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Washer Switch

Washer fluid level warning switch / ON or OFF

ON: Washer jar is empty

OFF: Washer jar is full

-

OK:

On screen, each item changes between ON and OFF according to above chart.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

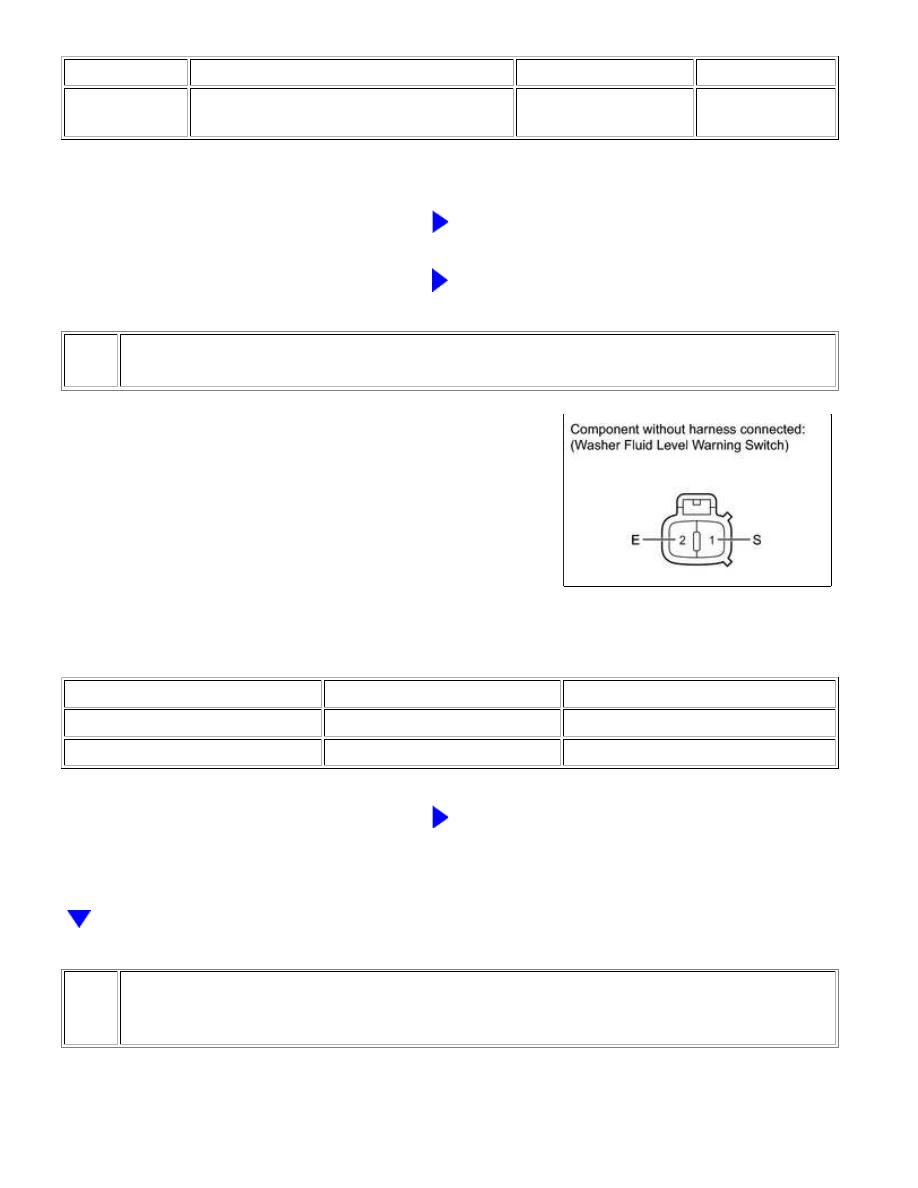

CHECK WASHER FLUID LEVEL WARNING SWITCH ASSEMBLY

(a) Disconnect the A27 switch connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A27-1 (S) - A27-2 (E)

Washer jar is empty

Below 1 Ω

A27-1 (S) - A27-2 (E)

Washer jar is full

10 kΩ or higher

NG

REPLACE WASHER FLUID LEVEL WARNING

SWITCH ASSEMBLY

3.

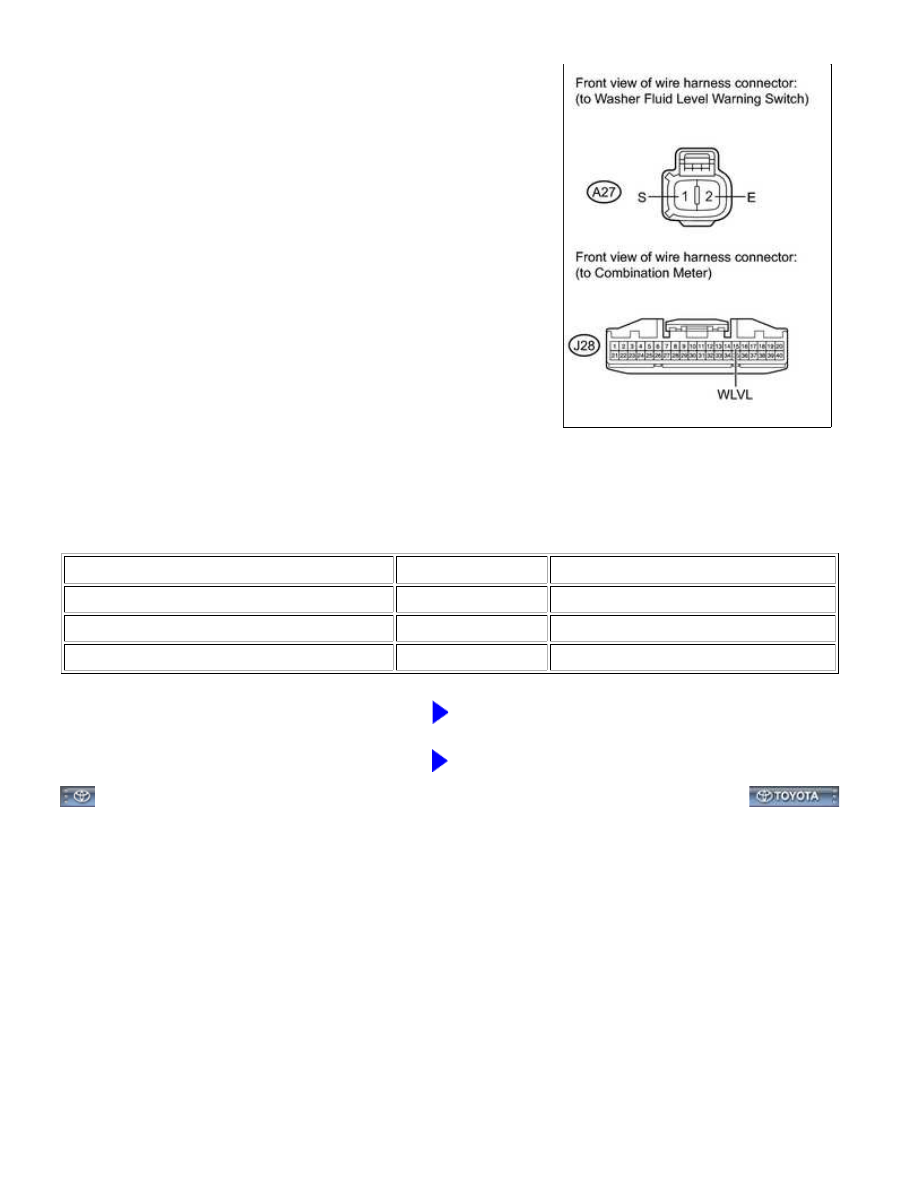

CHECK HARNESS AND CONNECTOR (WASHER FLUID LEVEL WARNING SWITCH -
COMBINATION METER)

WIPER AND WASHER: WIPER AND WASHER SYSTEM: Washer Fl...

(a) Disconnect the A27 switch connector.

(b) Disconnect the J28 meter connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A27-1 (S) - J28-15 (WLVL)

Always

Below 1 Ω

A27-2 (E) - Body ground

Always

Below 1 Ω

A27-1 (S) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE COMBINATION METER ASSEMBLY

WIPER AND WASHER: WIPER AND WASHER SYSTEM: Washer Fl...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030G400IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

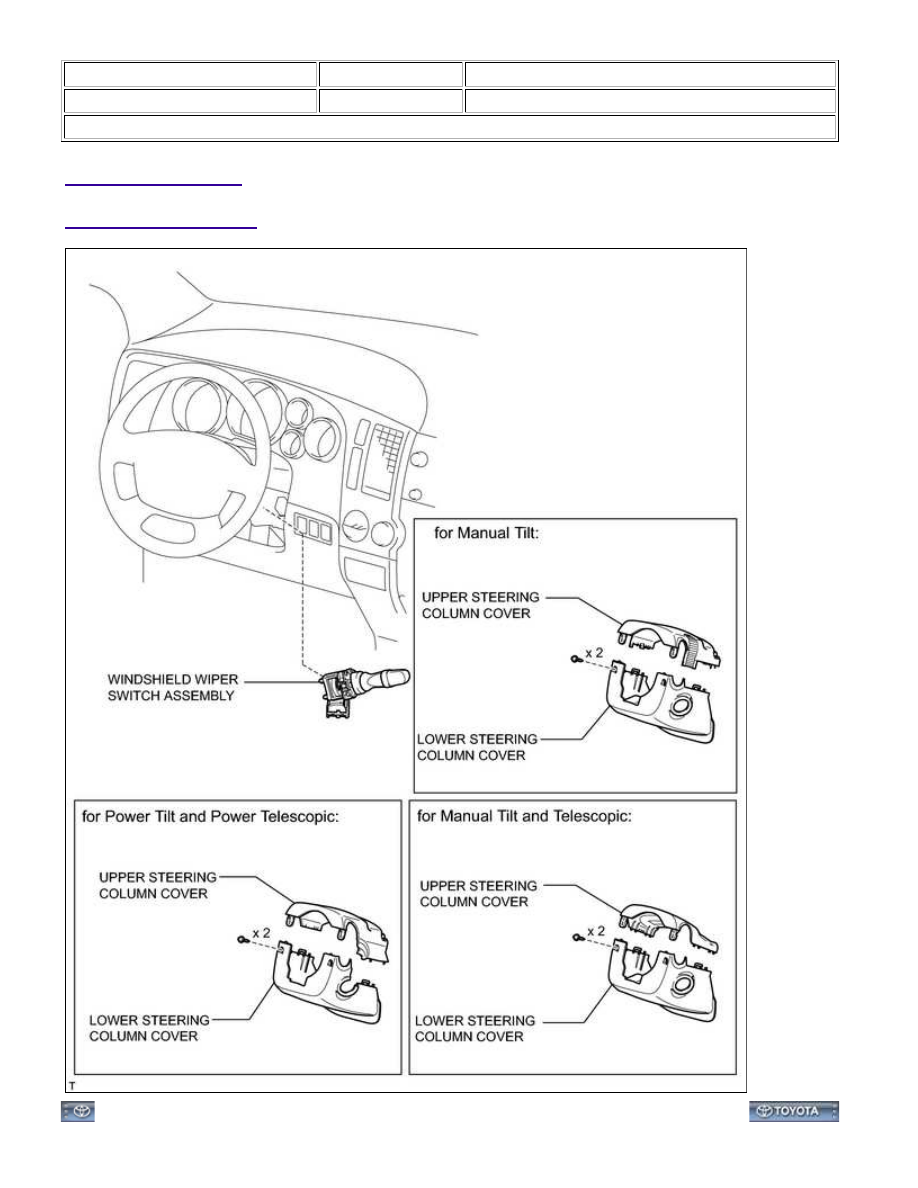

COMPONENTS

ILLUSTRATION

WIPER AND WASHER: WIPER SWITCH: COMPONENTS; 2015 M...
