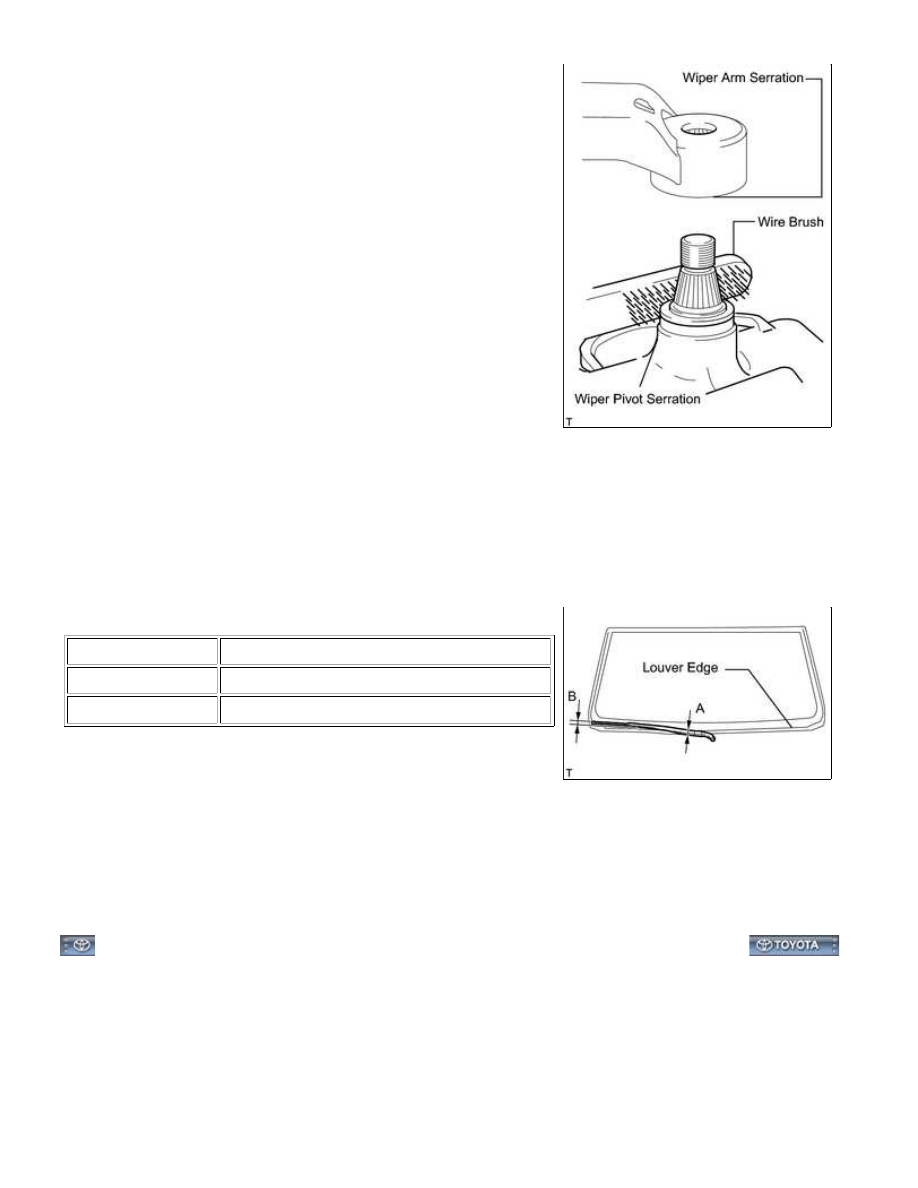

(a) Stop the wiper motor at the automatic stop position.

(b) Clean the wiper arm serration with a round file or equivalent.

(c) Clean the wiper pivot serration with a wire brush.

(d) Install the wiper arm and blade with the nut. Make sure that the

wiper arm and blade comes to the position shown in the

illustration.

Standard measurement:

POSITION

SPECIFIED CONDITION

A

11.5 mm (0.453 in.)

B

29.8 mm (1.17 in.)

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

HINT:

Hold down the wiper arm hinge with your hand while tightening

the nut.

(e) Operate the front wipers while spraying washer fluid on the windshield glass. Make sure that the front

wipers function properly and there is no interference with the vehicle body.

WIPER AND WASHER: FRONT WIPER MOTOR: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000117401NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER MOTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

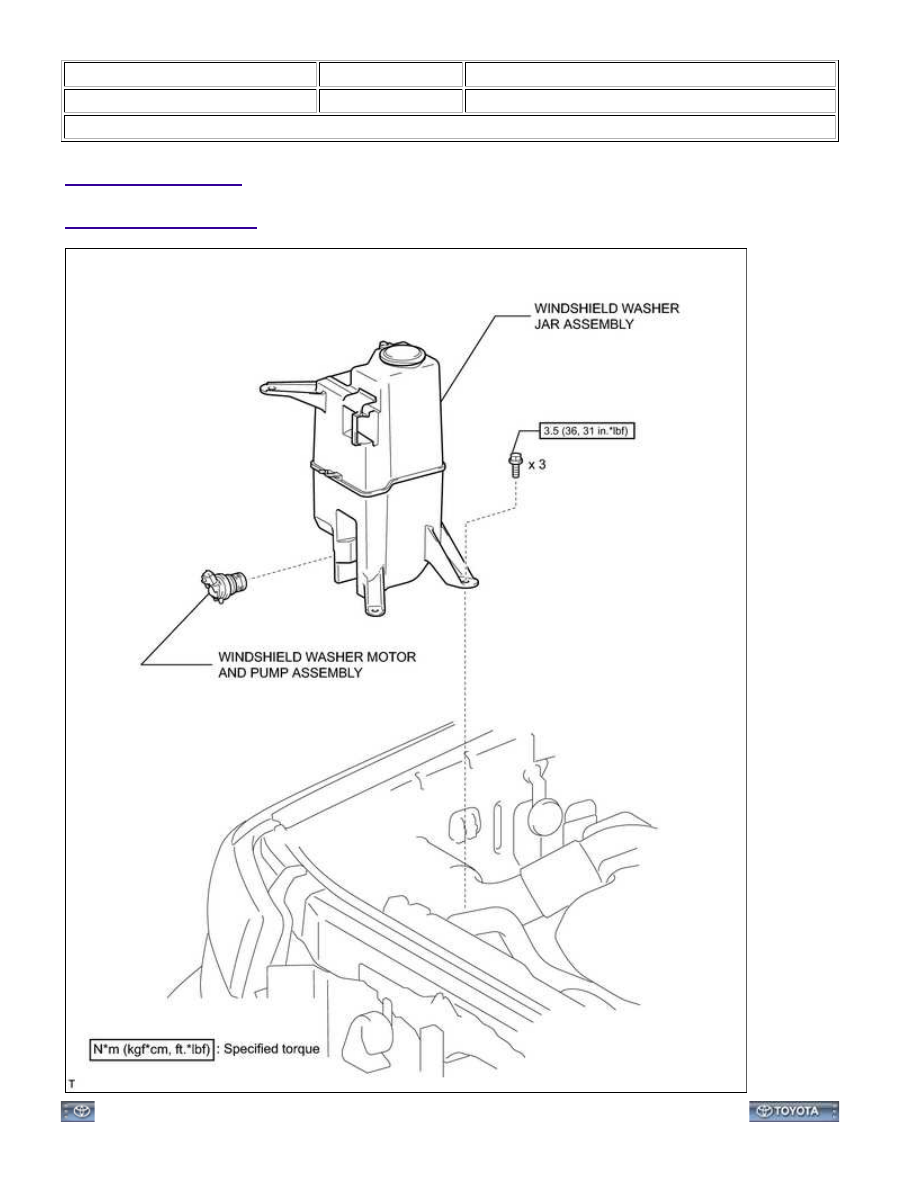

COMPONENTS

ILLUSTRATION

WIPER AND WASHER: WASHER MOTOR: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000114F02YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER MOTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

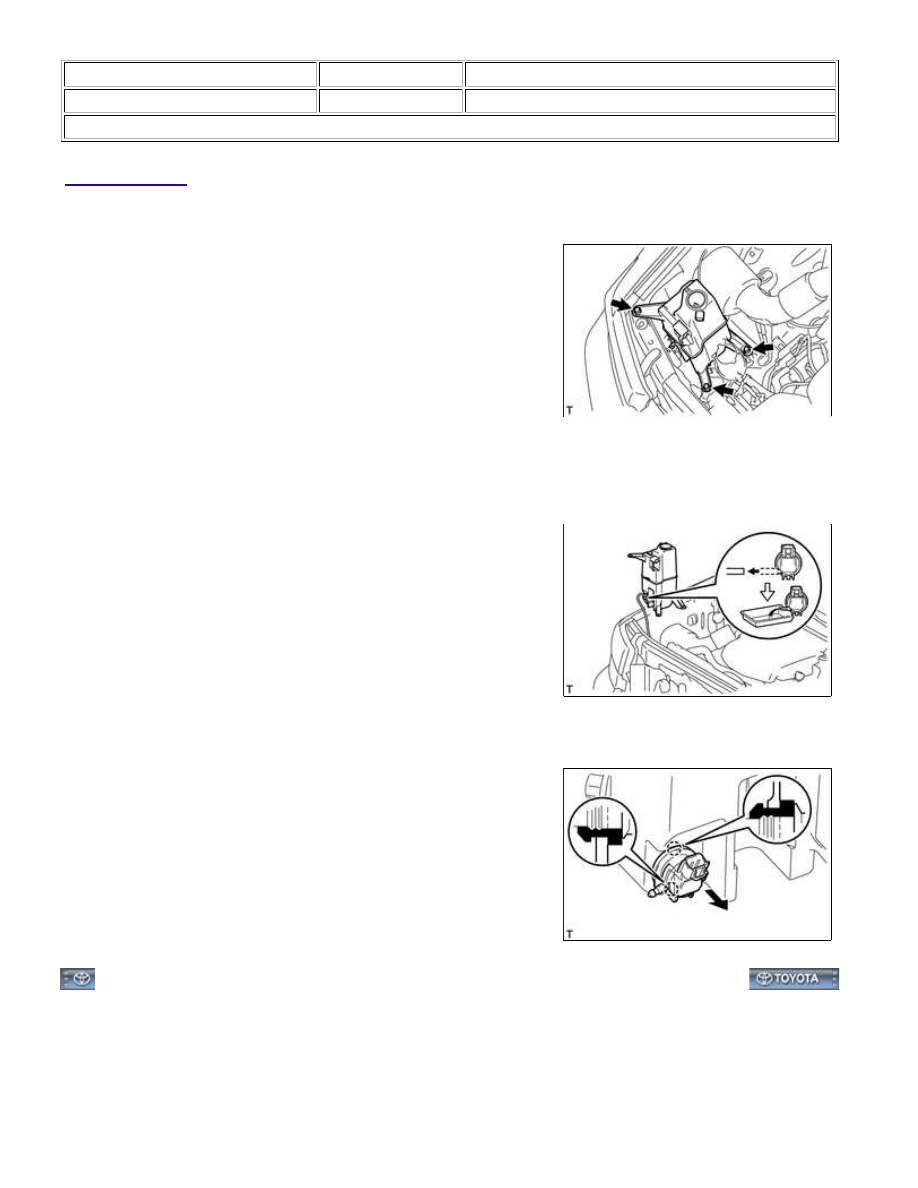

REMOVAL

1. REMOVE WINDSHIELD WASHER JAR ASSEMBLY

(a) Disconnect the connector.

(b) Remove the clip and 3 bolts. Then remove the washer jar.

2. DRAIN WASHER FLUID

(a) Remove the washer hose from the windshield washer motor and

pump, and drain the washer fluid.

3. REMOVE WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

WIPER AND WASHER: WASHER MOTOR: REMOVAL; 2015 MY T...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000027EI010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER MOTOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

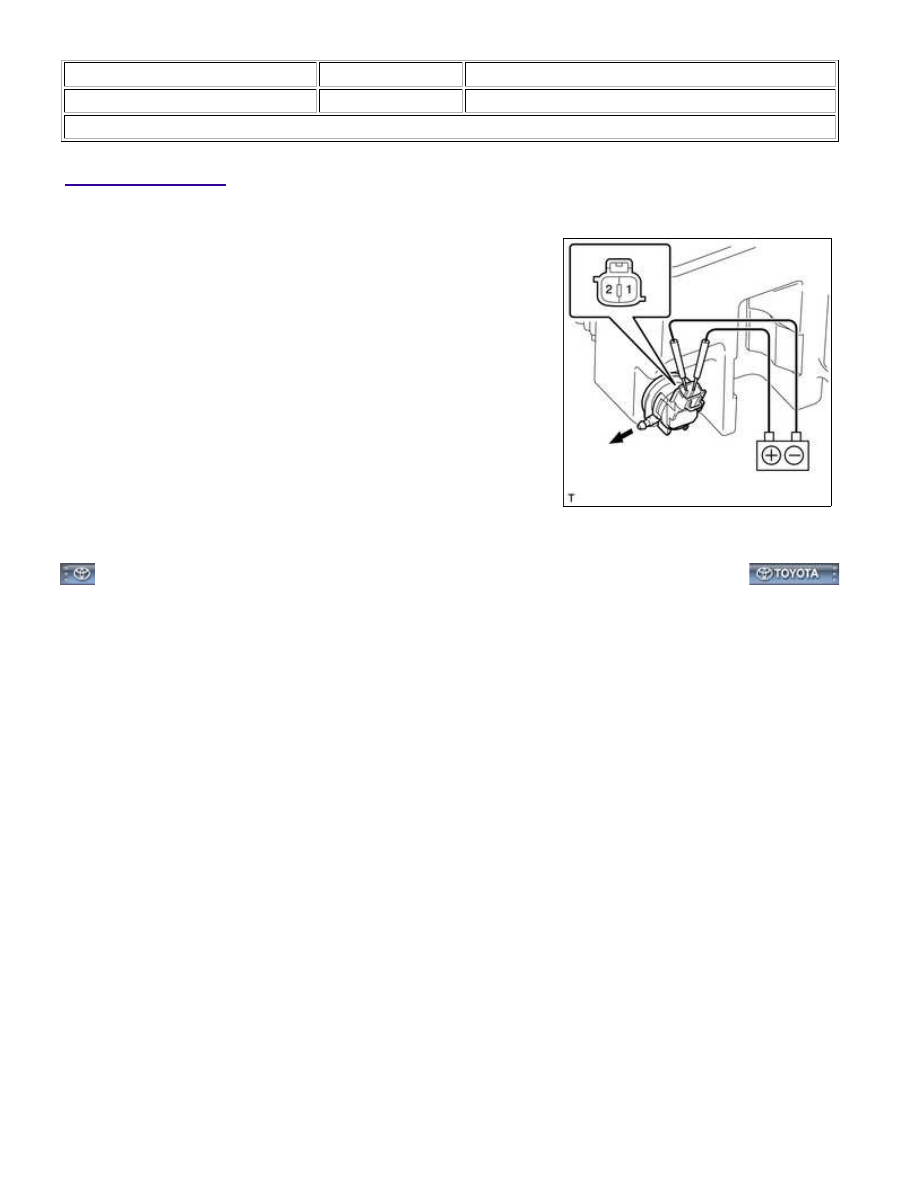

1. INSPECT WINDSHIELD WASHER MOTOR AND PUMP

ASSEMBLY

HINT:

This check should be performed with the windshield washer

motor and pump installed to the washer jar.

(a) Fill the washer jar with washer fluid.

(b) Connect the battery's positive (+) lead to terminal 1 and the

OK:

Washer fluid flows from washer jar.

If the result is not as specified, replace the washer motor and

pump assembly.

WIPER AND WASHER: WASHER MOTOR: INSPECTION; 2015 MY...
