(b) for CrewMax:

Remove the rear No. 2 door trim bracket



.

7. REMOVE REAR DOOR SERVICE HOLE COVER LH

(a) for Double Cab:

Remove the rear door service hole cover LH



.

(b) for CrewMax:

Remove the rear door service hole cover LH



.

8. REMOVE REAR DOOR GLASS RUN LH

(a) for Double Cab:

Remove the rear door glass run LH



.

(b) for CrewMax:

Remove the rear door glass run LH



.

9. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

(a) for Double Cab:

Remove the rear door rear lower window frame sub-assembly LH



.

(b) for CrewMax:

Remove the rear door rear lower window frame sub-assembly LH



.

10. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

(a) for Double Cab:

Remove the rear door glass sub-assembly LH



.

(b) for CrewMax:

Remove the rear door glass sub-assembly LH



.

11. REMOVE REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

(a) for Double Cab:

Remove the rear door window regulator sub-assembly LH



.

(b) for CrewMax:

Remove the rear door window regulator sub-assembly LH



.

12. REMOVE POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) for Double Cab:

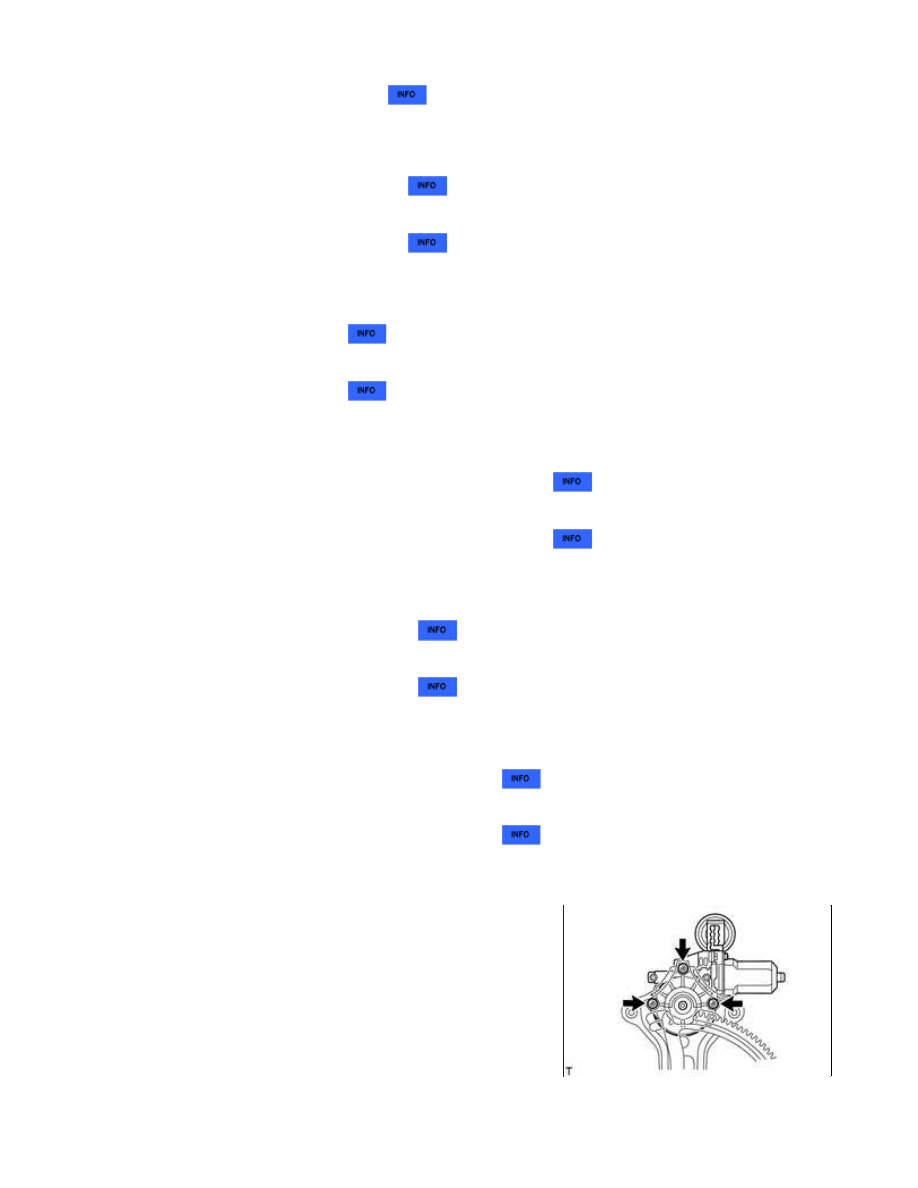

Using a T25 "TORX" driver, remove the 3 screws and motor.

NOTICE:

Be careful when removing the screws as the motor may fall and

become damaged.

(b) for CrewMax:

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Using a T25 "TORX" driver, remove the 3 screws and motor.

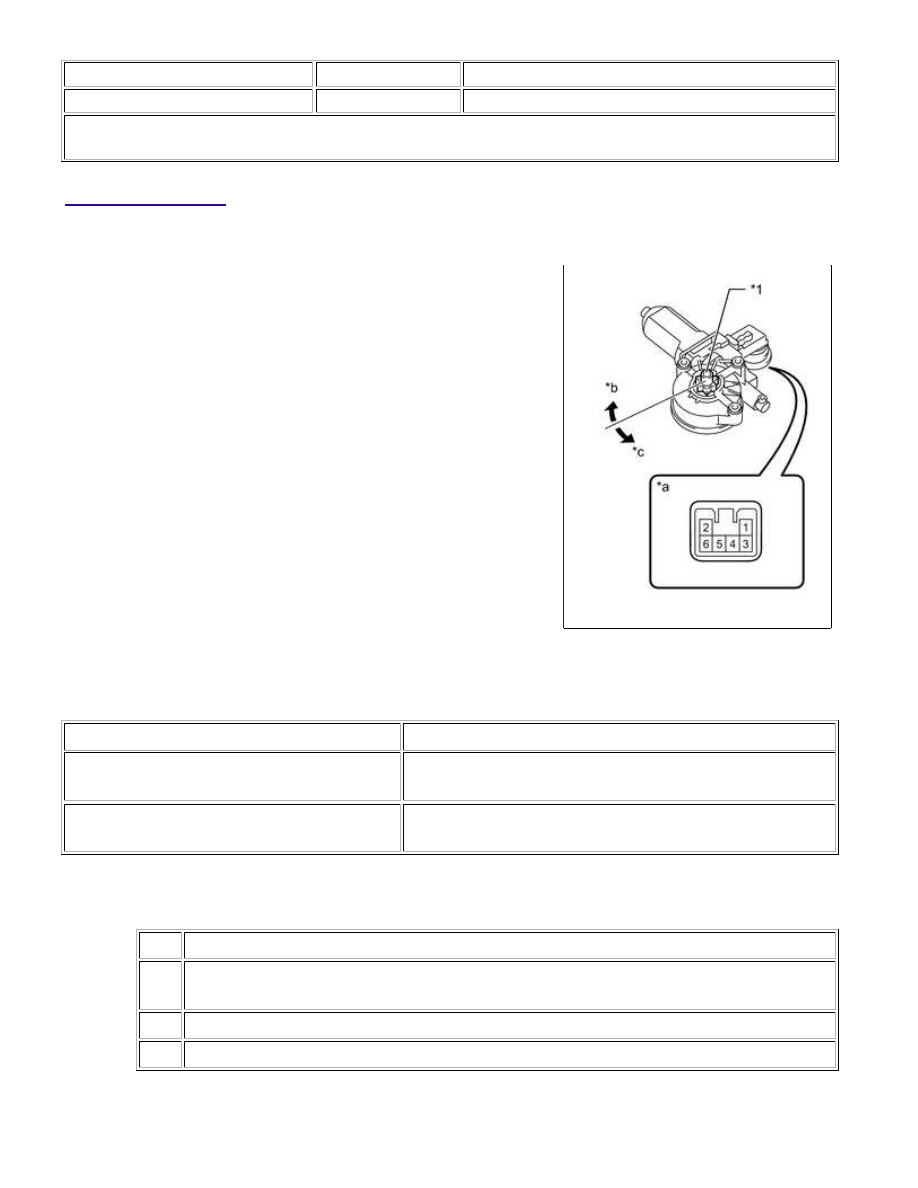

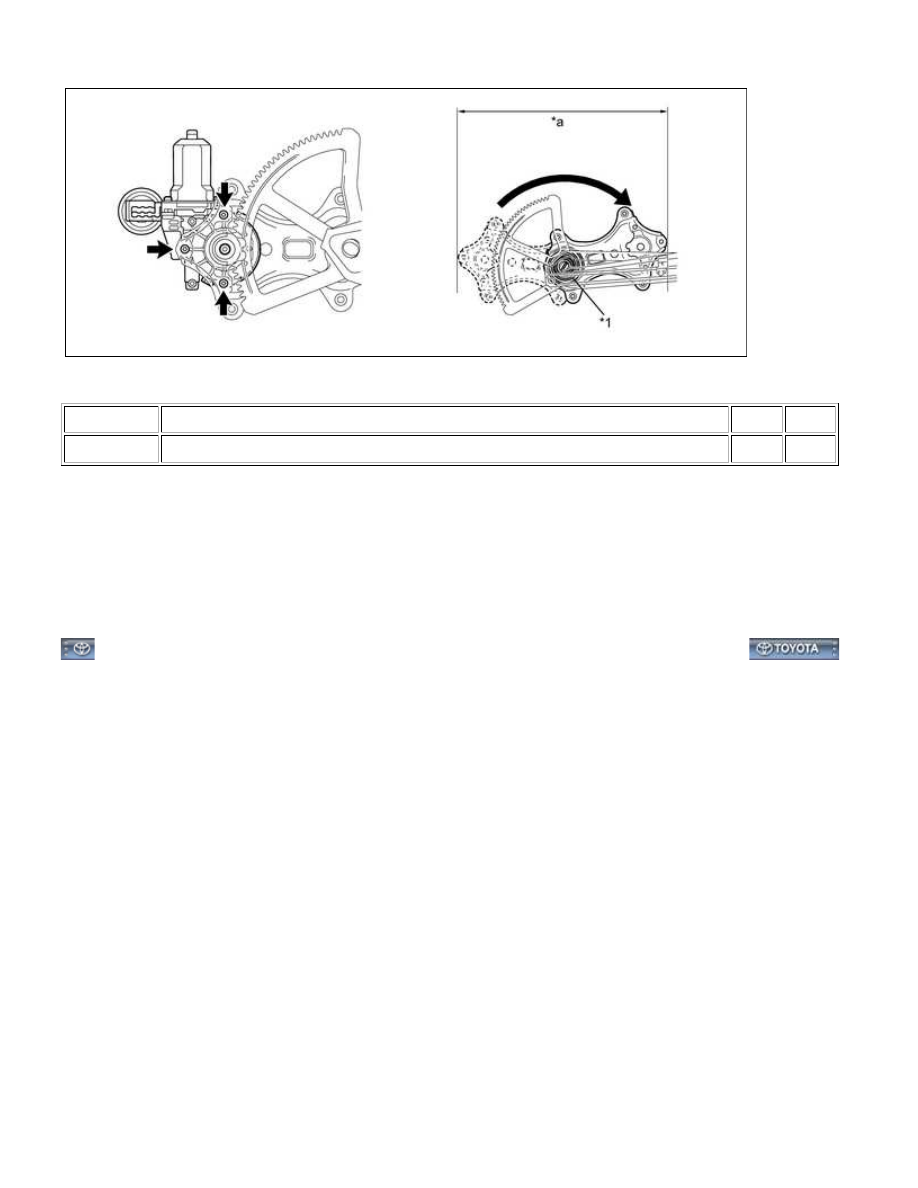

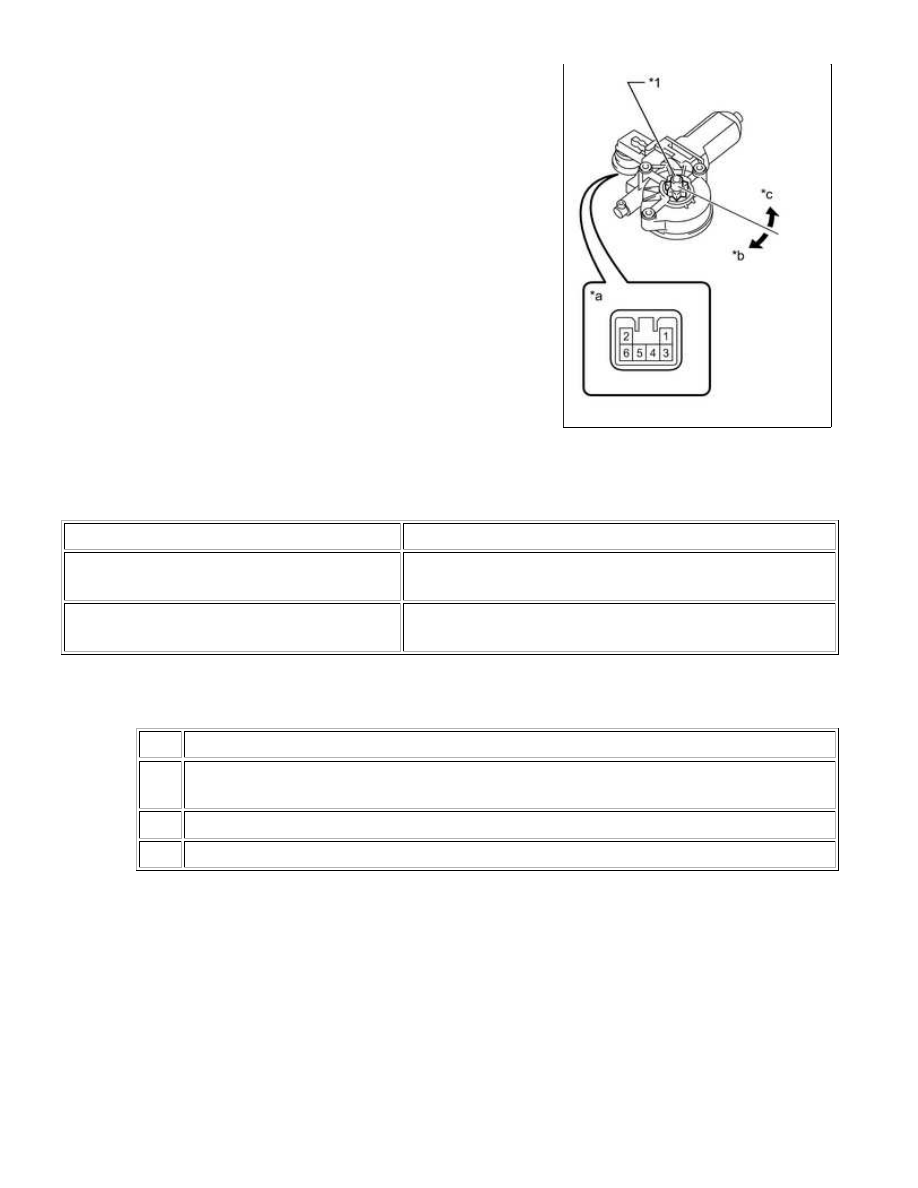

Text in Illustration

*1

Spring

-

-

*a

-

CAUTION:

NOTICE:

Be careful when removing the screws as the motor may fall and become damaged.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002CTS011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATOR MOTOR (for Rear Door): INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

1. REMOVE POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (for Double Cab)

(a) Apply battery voltage to connector terminals 1 and 2.

(b) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

If the result is not as specified, replace the rear power window regulator motor assembly LH.

Text in Illustration

*1

Motor Gear

*a

Component without harness connected

(Rear Power Window Regulator Motor Assembly LH)

*b

Clockwise

*c

Counterclockwise

2. INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (for CrewMax)

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

(a) Apply battery voltage to connector terminals 1 and 2.

(b) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

If the result is not as specified, replace the rear power window regulator motor assembly LH.

Text in Illustration

*1

Motor Gear

*a

Component without harness connected

(Rear Power Window Regulator Motor Assembly LH)

*b

Clockwise

*c

Counterclockwise

3. REMOVE POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (for Double Cab)
