Toyota Tundra (2015 year). Manual - part 2193

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XHI0D3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Driver Side Power Window does not Operate with Power Window Master Switch; 2015 MY Tundra [08/2014 -

       ]

Driver Side Power Window does not Operate with Power Window Master Switch

DESCRIPTION

If the driver side manual UP/DOWN function does not operate, there may be a malfunction in master

switch, driver side motor or harness and connector.

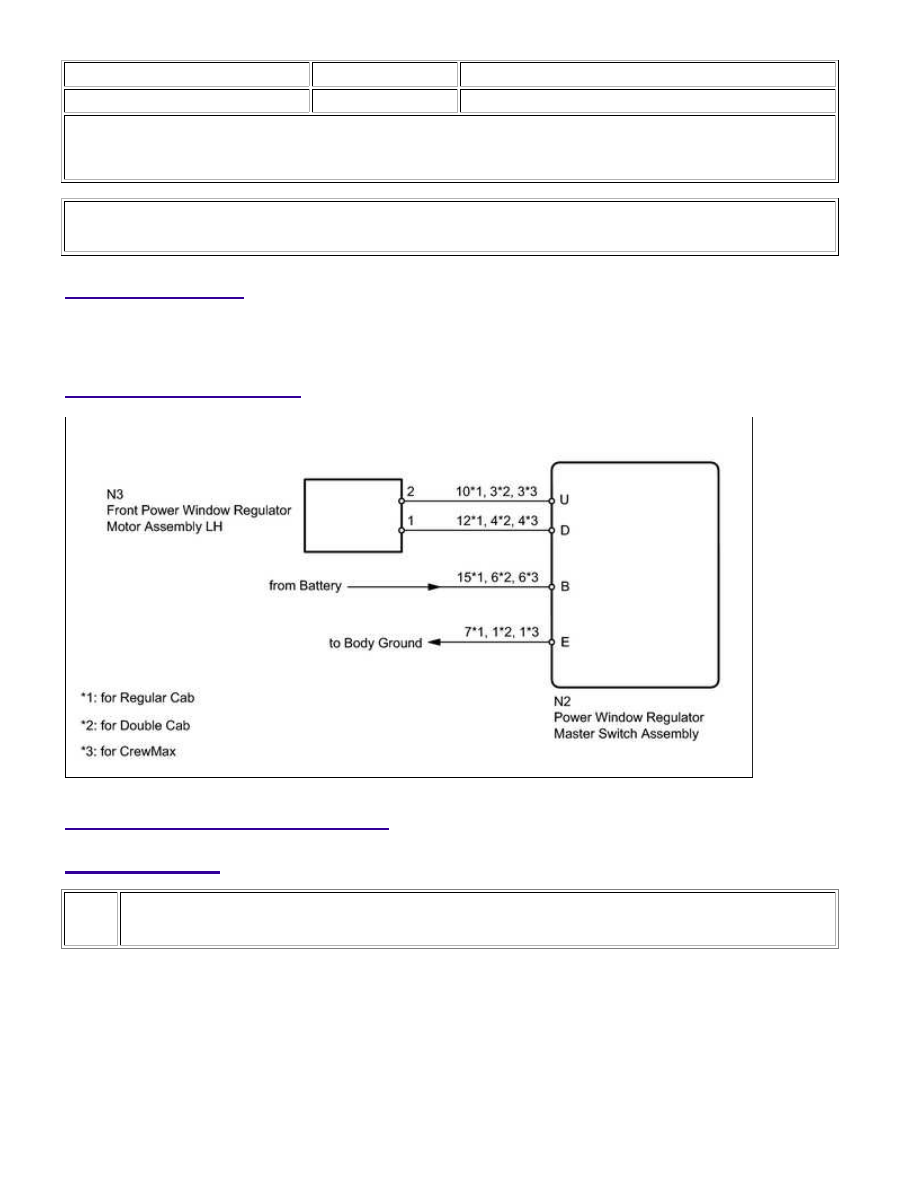

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

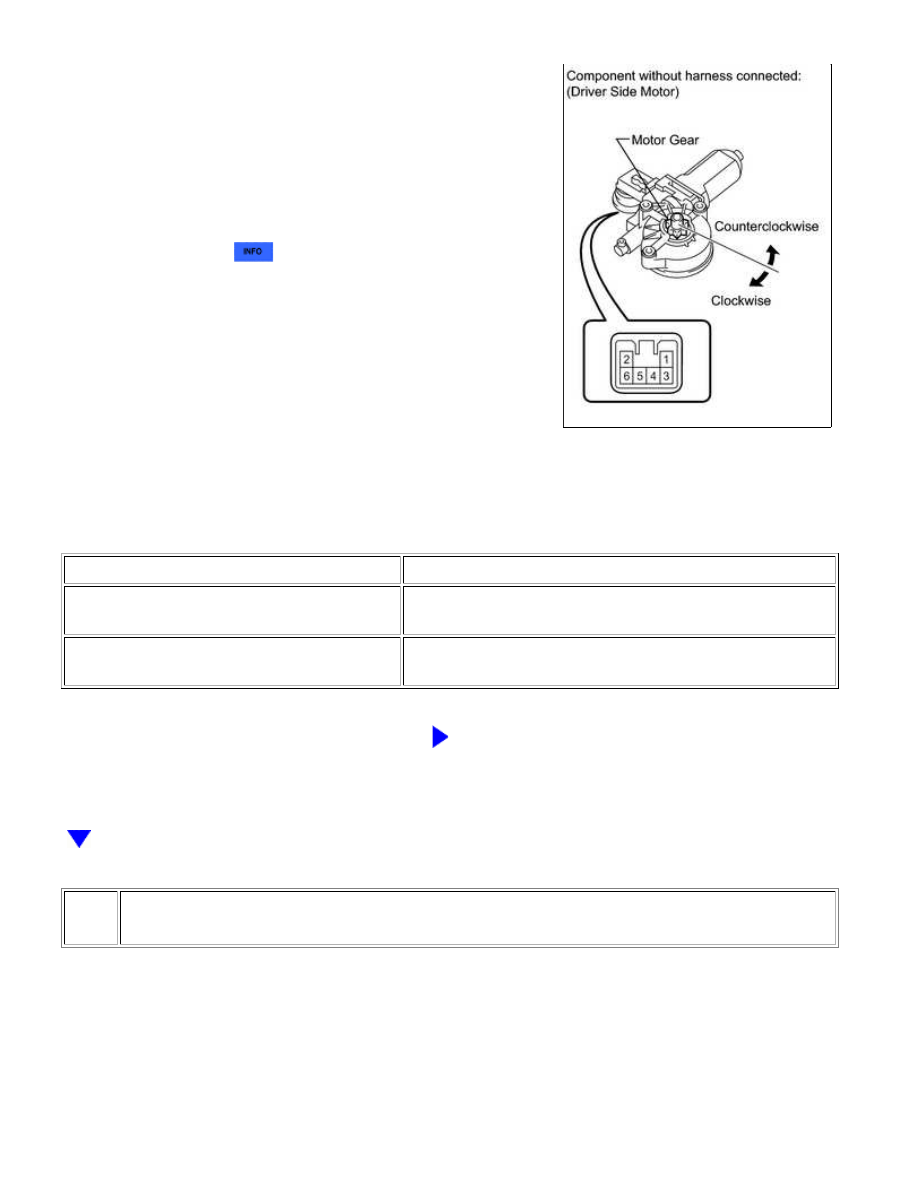

INSPECT FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

(a) Remove the motor



.

(b) Apply battery voltage to connector terminals 1 and 2.

(c) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

NG

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

2.

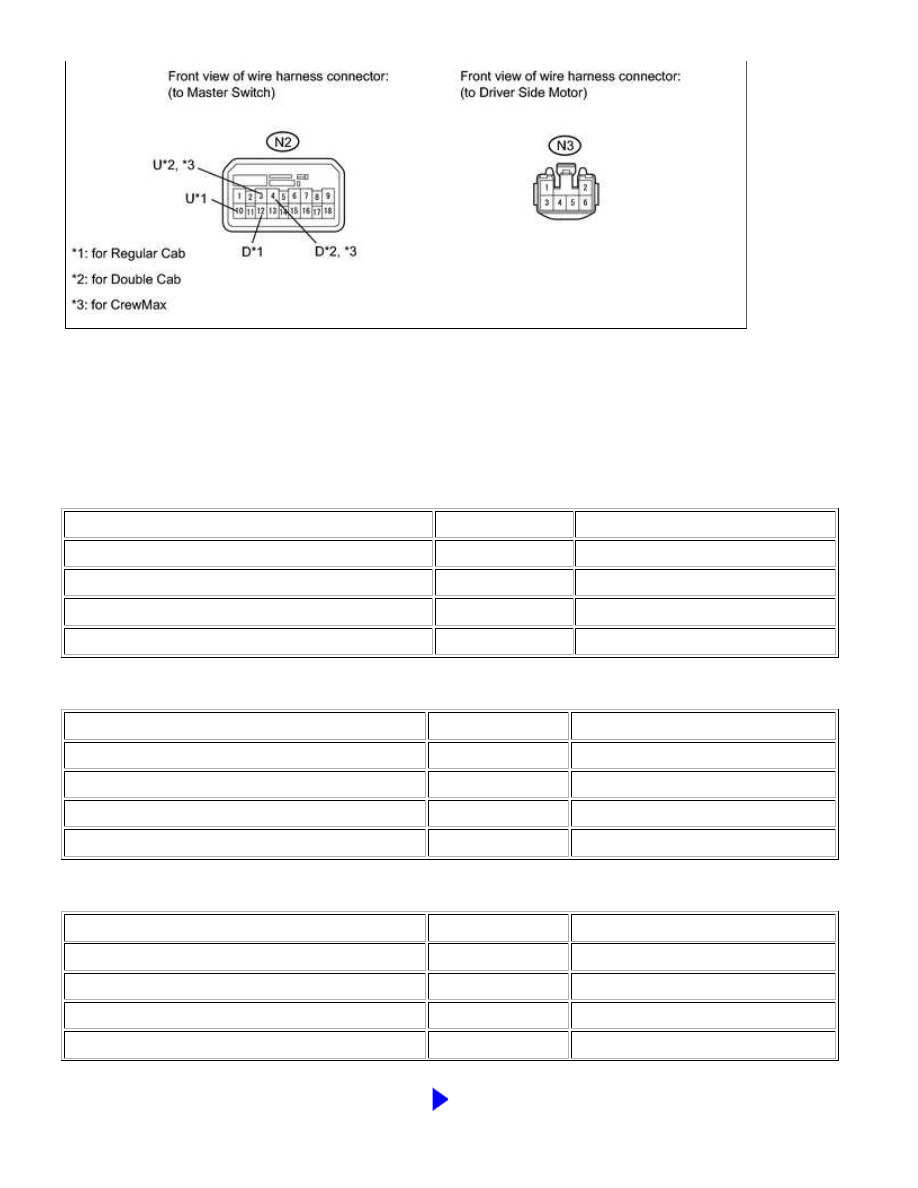

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - DRIVER SIDE MOTOR)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

(a) Disconnect the N2 master switch connector.

(b) Disconnect the N3 motor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for Regular Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-10 (U) - N3-2

Always

Below 1 Ω

N2-12 (D) - N3-1

Always

Below 1 Ω

N2-10 (U) or N3-2 - Body ground

Always

10 kΩ or higher

N2-12 (D) or N3-1 - Body ground

Always

10 kΩ or higher

for Double Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-3 (U) - N3-2

Always

Below 1 Ω

N2-4 (D) - N3-1

Always

Below 1 Ω

N2-3 (U) or N3-2 - Body ground

Always

10 kΩ or higher

N2-4 (D) or N3-1 - Body ground

Always

10 kΩ or higher

for CrewMax:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-3 (U) - N3-2

Always

Below 1 Ω

N2-4 (D) - N3-1

Always

Below 1 Ω

N2-3 (U) or N3-2 - Body ground

Always

10 kΩ or higher

N2-4 (D) or N3-1 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

3.

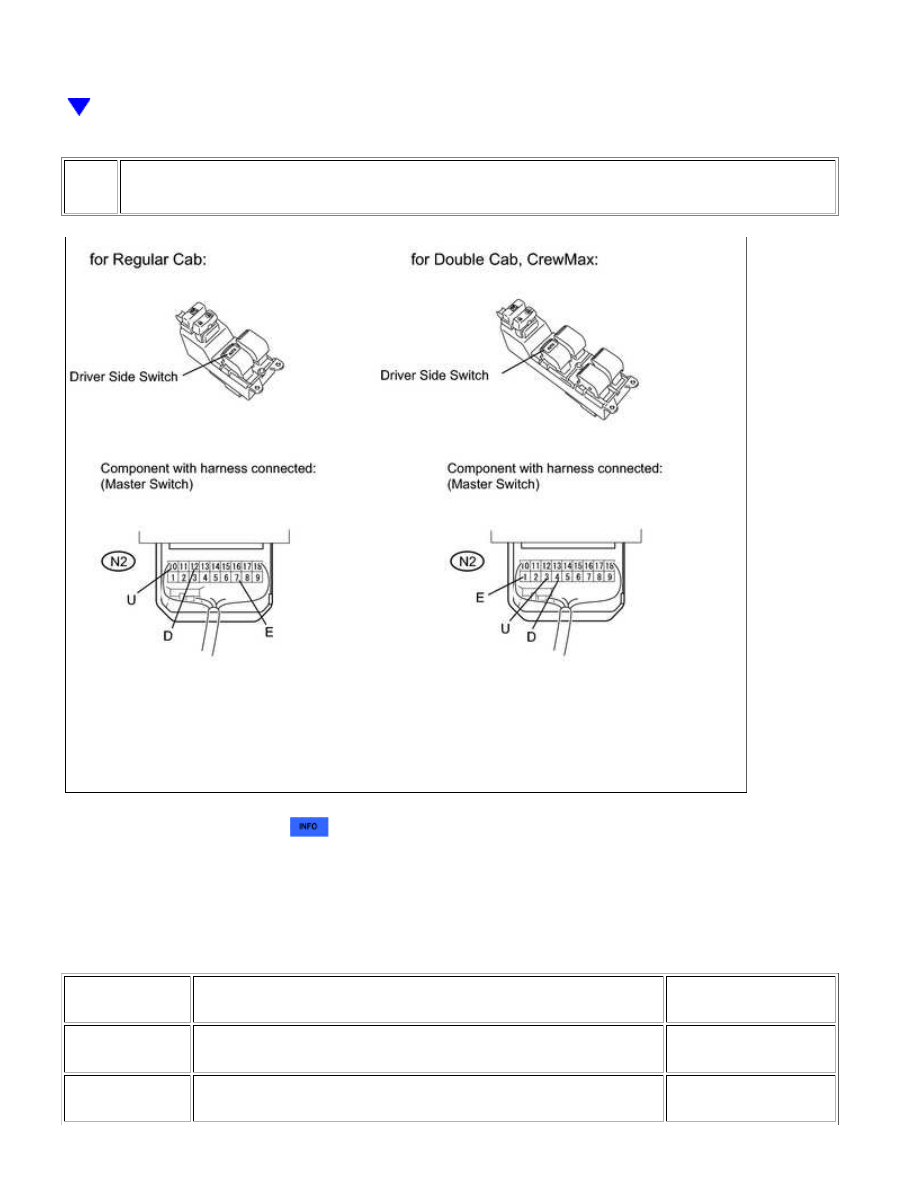

CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

(a) Remove the master switch



.

(b) Reconnect the master switch connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for Regular Cab:

TESTER

CONNECTION

CONDITION

SPECIFIED CONDITION

N2-10 (U) - N2-7

(E)

N2-12 (D) - N2-7

(E)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
