WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000027QH02PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

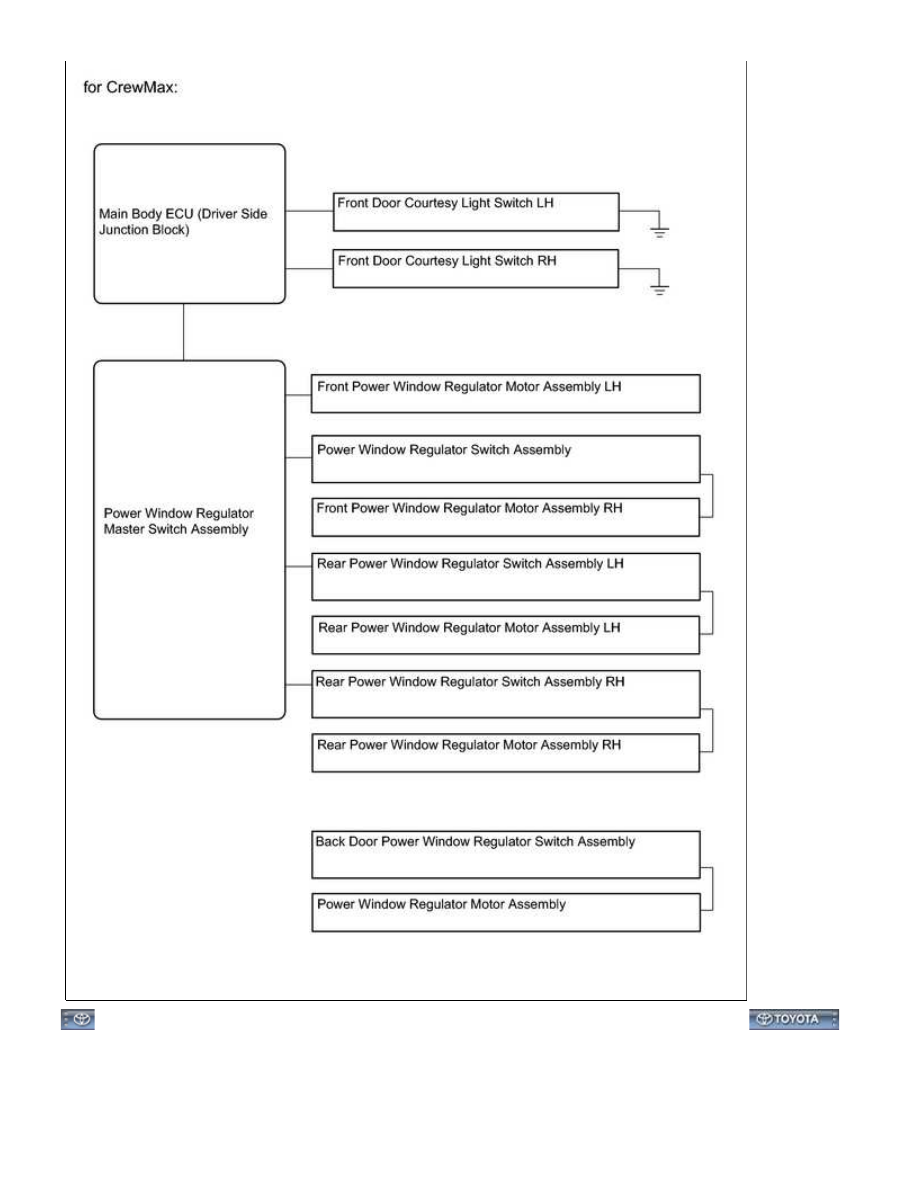

1. POWER WINDOW CONTROL SYSTEM DESCRIPTION

The power window control system controls the power window UP/DOWN function using the power

window regulator motors.

rear doors*1, *2.

*1: for Double Cab

*2: for CrewMax

power window regulator motor.

The power window control system (for back window glass) controls the power window open/close

function using the power window regulator motor.

*2: for CrewMax

2. FUNCTION OF MAIN COMPONENT

OUTLINE

Master Switch

Controls power window operation for all windows.

When window lock switch is set to lock position, window

operation will only be possible with driver side switch.

Power Window Switch

Located on front passenger side door and rear doors*1, *2.

Each power window switch controls power window operations

for its respective window.

Power Window Regulator Motor

Receives power window switch signals and activates motor to change

window position.

Back Door Power Window Regulator

Switch*2, *3

Controls power window operation for back window glass.

Power Window Regulator Motor (for

Back Window Glass)*2, *3

Receives back door power window regulator switch signals and activates

motor to change window position.

*1: for Double Cab

*2: for CrewMax

*3: for Double Cab, for Power Slide Type

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

3. SYSTEM FUNCTION

The power window control system has the following functions:

FUNCTION

OUTLINE

Manual UP

function

Function that raises a window while the power window switch or master switch is pulled up

(the window stops as soon as the power window switch is released).

Manual DOWN

function

for Driver Side:

Function that lowers a window while the master switch is pushed halfway down (the window

stops as soon as the master switch is released).

for Other Sides:

Function that lowers a window while the power window switch is pushed down (the window

stops as soon as power the window switch is released).

AUTO DOWN

function

(for Driver Side)

UP/DOWN

function

Window lock

function

Function where power window regulator switch assembly and rear switches*1, *2

Power window regulator switch assembly and rear switches*1, *2 can be operated

when the window lock switch is pressed again.

Key-off

operation

function

Function that makes it possible to operate all power windows for approximately 43

+/-1.5 seconds after the ignition switch is turned OFF when the front side door

have not been opened.

If 43 +/-1.5 seconds have passed or a front side door is opened while the AUTO

DOWN function is operating, window operation stops.

*1: for Double Cab

*2: for CrewMax

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000PY2067X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

HOW TO PROCEED WITH TROUBLESHOOTING; 2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the power window control system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3.

CHECK COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM*

(a) Use the Techstream to check if the CAN communication system is functioning normally.

Result:

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM
