Toyota Tundra (2015 year). Manual - part 2180

OK

OK

(a) Check for LIN communication system DTCs related to the power window control system



.

OK:

LIN communication system DTCs are not output.

NG

GO TO LIN COMMUNICATION SYSTEM

2.

CHECK FOR DTC (B2312)

(a) Check if DTC B2312 is output



.

OK:

DTC B2312 is not output.

NG

GO TO DTC (B2312)

3.

READ VALUE USING TECHSTREAM (FRONT PASSENGER SIDE MOTOR)

(a) Use the Data List to check if the front passenger side motor is functioning properly.

P-Door Motor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

P Door P/W

Up SW

Front passenger side power window manual

UP switch signal / ON or OFF

ON: Power window regulator

switch assembly operated

OFF: Power window regulator

switch assembly not operated

-

P Door P/W

Down SW

Front passenger side power window manual

DOWN switch signal / ON or OFF

ON: Power window regulator

switch assembly operated

OFF: Power window regulator

switch assembly not operated

-

OK:

The Techstream display changes normally when power window regulator switch assembly is operated.

NG

GO TO STEP 4

OK

REPLACE FRONT POWER WINDOW REGULATOR

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

MOTOR ASSEMBLY RH

4.

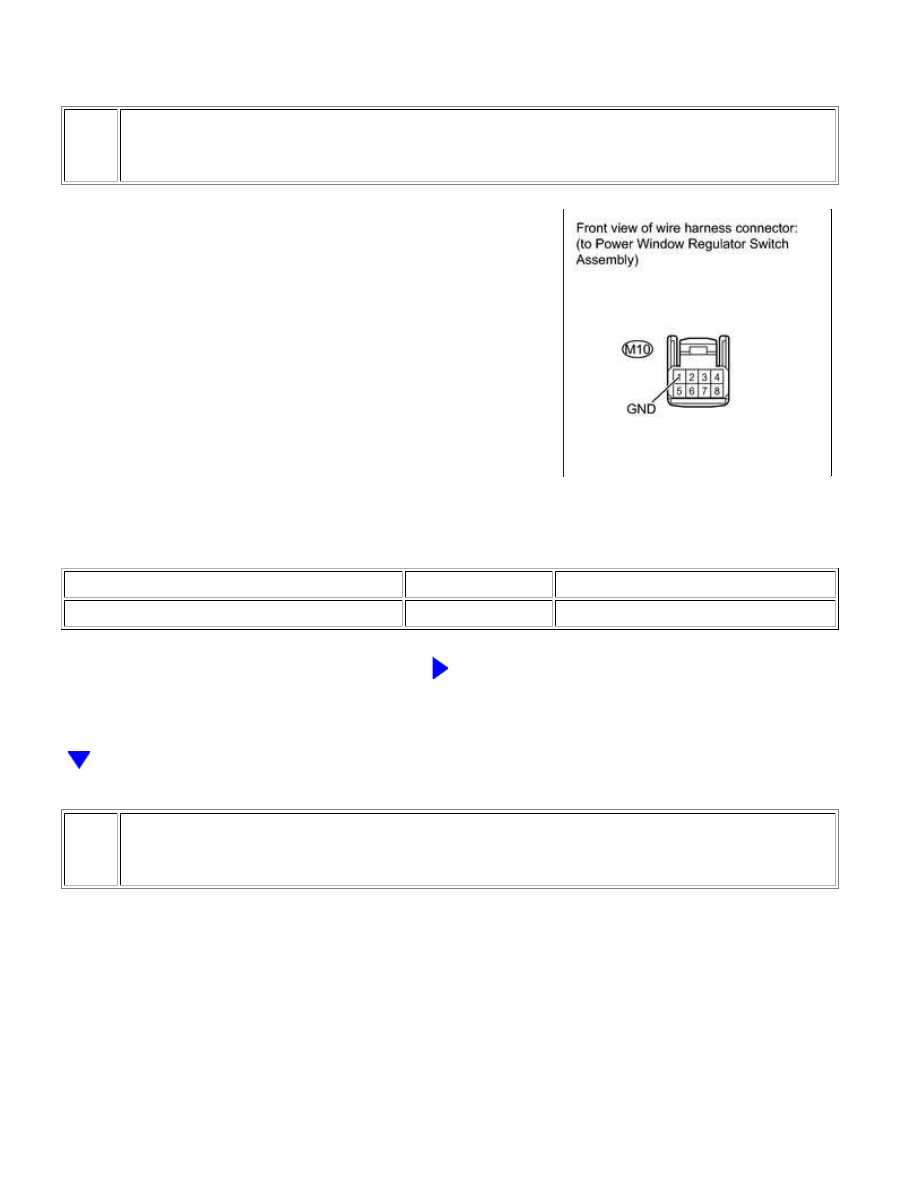

CHECK HARNESS AND CONNECTOR (POWER WINDOW REGULATOR SWITCH - BODY
GROUND)

(a) Disconnect the M10 switch connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M10-1 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

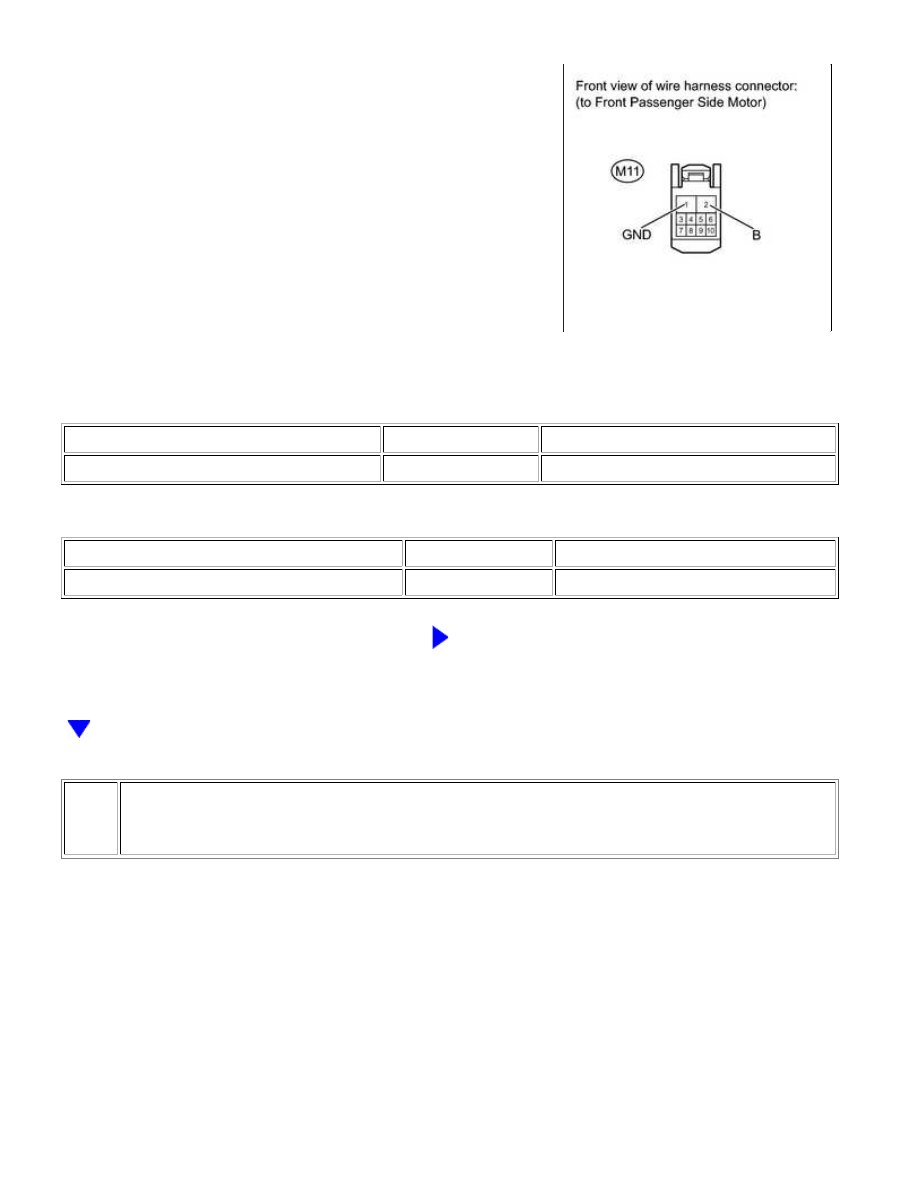

CHECK HARNESS AND CONNECTOR (FRONT PASSENGER SIDE MOTOR - BATTERY AND
BODY GROUND)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

(a) Disconnect the M11 motor connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M11-2 (B) - Body ground

Always

11 to 14 V

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M11-1 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

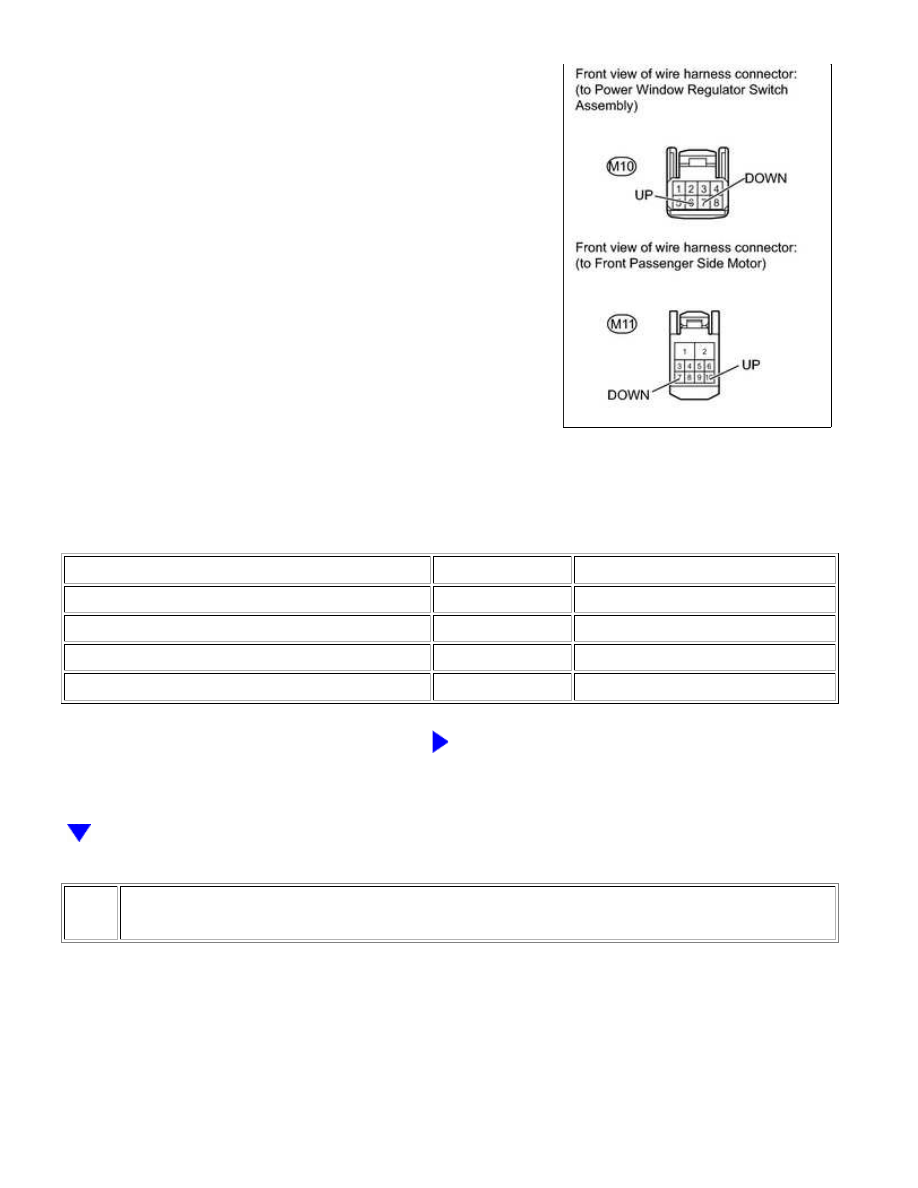

CHECK HARNESS AND CONNECTOR (POWER WINDOW REGULATOR SWITCH - FRONT
PASSENGER SIDE MOTOR)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

(a) Disconnect the M10 switch connector.

(b) Disconnect the M11 motor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M10-6 (UP) - M11-10 (UP)

Always

Below 1 Ω

M10-7 (DOWN) - M11-7 (DOWN)

Always

Below 1 Ω

M10-6 (UP) - Body ground

Always

10 kΩ or higher

M10-7 (DOWN) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

7.

INSPECT POWER WINDOW REGULATOR SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
