Toyota Tundra (2015 year). Manual - part 2165

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002R1J06MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE POWER WINDOW SWITCH: INSPECTION; 2015

MY Tundra [08/2014 -        ]

INSPECTION

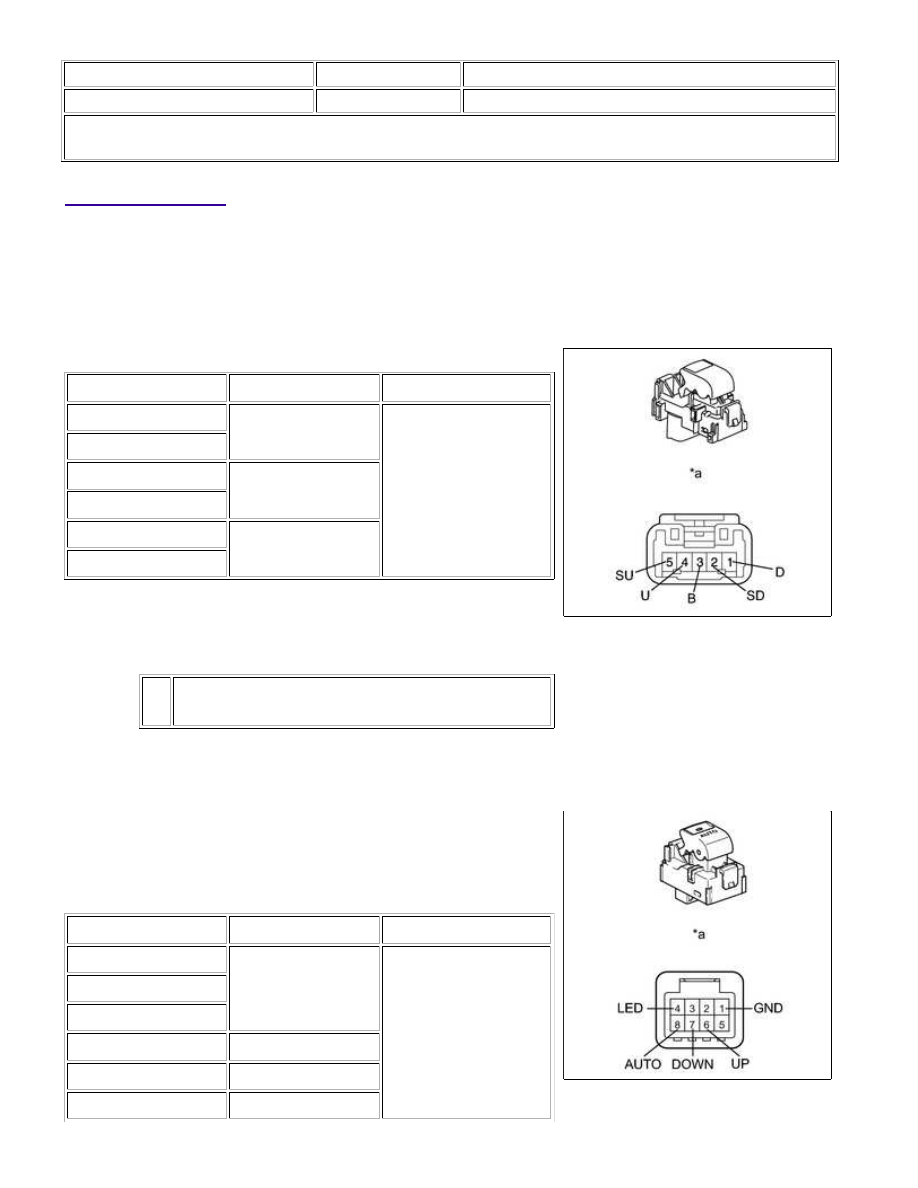

1. INSPECT POWER WINDOW REGULATOR SWITCH

ASSEMBLY (w/o Jam Protection Function)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (U) - 3 (B)

UP

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

OFF

1 (D) - 2 (SD)

4 (U) - 5 (SU)

DOWN

1 (D) - 3 (B)

If the result is not as specified, replace the power window

regulator switch assembly.

Text in Illustration

*a

Component without harness connected

(Power Window Regulator Switch Assembly)

2. INSPECT POWER WINDOW REGULATOR SWITCH

ASSEMBLY (w/ Jam Protection Function)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 (GND) - 6 (UP)

AUTO UP

Below 1 Ω

1 (GND) - 8 (AUTO)

4 (LED) - 7 (DOWN)

1 (GND) - 6 (UP)

MANUAL UP

1 (GND) - 7 (DOWN)

MANUAL DOWN

4 (LED) - 6 (UP)

OFF

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (LED) - 7 (DOWN)

1 (GND) - 7 (DOWN)

AUTO DOWN

1 (GND) - 8 (AUTO)

4 (LED) - 6 (UP)

If the result is not as specified, replace the power window

regulator switch assembly.

Text in Illustration

*a

Component without harness connected

(Power Window Regulator Switch Assembly)

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030HG00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE POWER WINDOW SWITCH: INSTALLATION;

2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL POWER WINDOW REGULATOR SWITCH ASSEMBLY

(a) Attach the 2 claws to install the power window regulator switch assembly.

2. INSTALL FRONT UPPER ARMREST BASE PANEL RH

(a) Connect the 2 connectors.

(b) Attach the 2 clips and 5 claws to install the front upper armrest

base panel RH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000003F4W014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. POWER WINDOW CONTROL SYSTEM PRECAUTIONS

NOTICE:

The power window control system prohibits the AUTO UP/DOWN function when the jam protection function
malfunctions. Therefore, troubleshoot the power window control system after confirming that no diagnostic
codes are displayed.
When the power window regulator or the power window regulator motor assembly is replaced, the power
window control system must be initialized.
After a door glass or a door glass run has been replaced, the jam protection function may operate
unexpectedly when the AUTO UP function is used. In such cases, the AUTO UP function can be resumed by
repeating the following operation at least 5 times:

Close the power window by fully pulling up the power window switch and holding it at the AUTO

UP position.

a.

Open the power window by fully pushing down the power window switch.

b.

a.

A power window is opened or closed while the door is being opened or closed.

b.

A sharp voltage change.

c.

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
