29. REMOVE UPPER CAB REAR PILLAR PLATE RH

HINT:

Use the same procedures described for the LH side.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000345V00DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for CrewMax): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

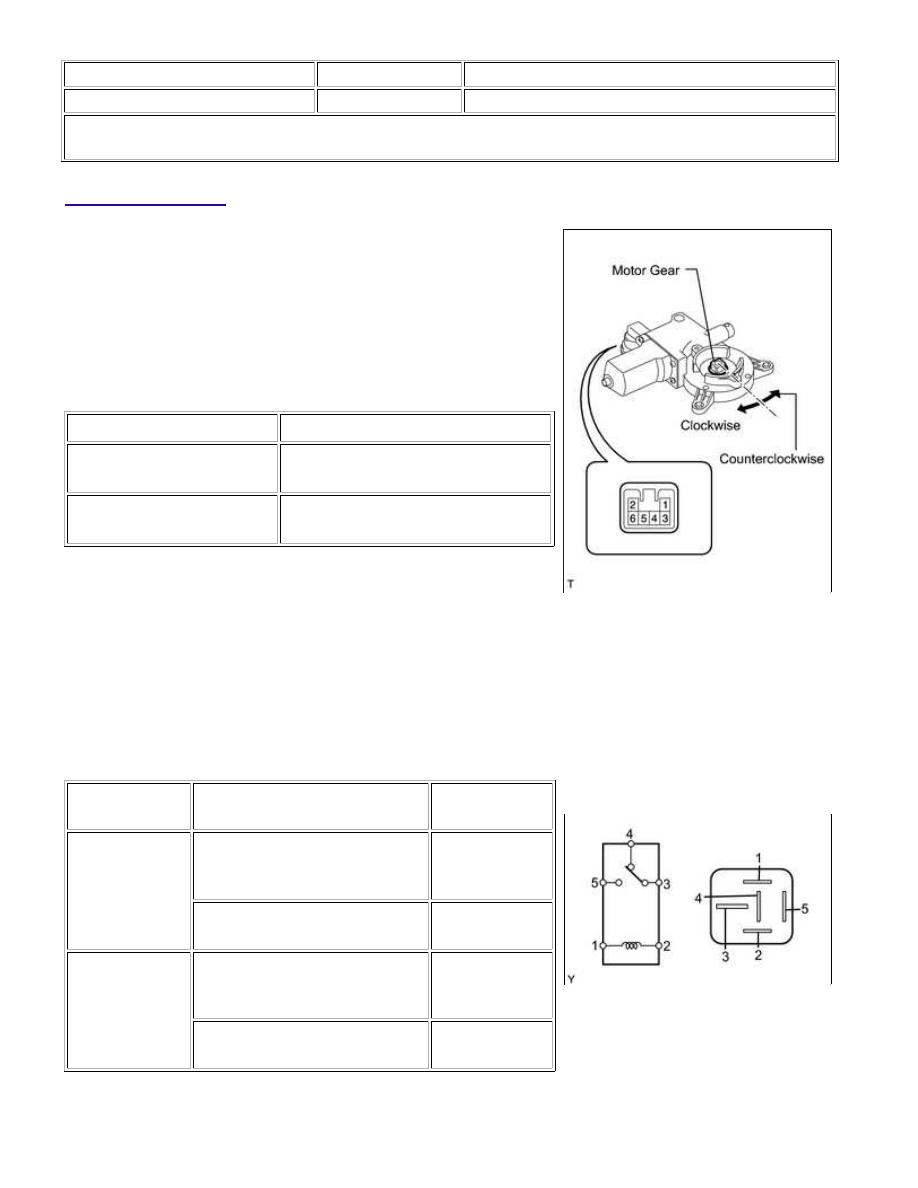

1. INSPECT BACK DOOR POWER WINDOW REGULATOR

MOTOR

voltage is applied to terminals 1 and 2 as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates counterclockwise

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates clockwise

If the result is not as specified, replace the motor.

2. INSPECT NO. 1 BACK POWER WINDOW RELAY (except 3UR-FBE)

(a) Remove the power window relay from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied between terminals 1 and

2

Below 1 Ω

When battery voltage is applied

between terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is not

applied between terminals 1 and

2

10 kΩ or higher

When battery voltage is applied

between terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

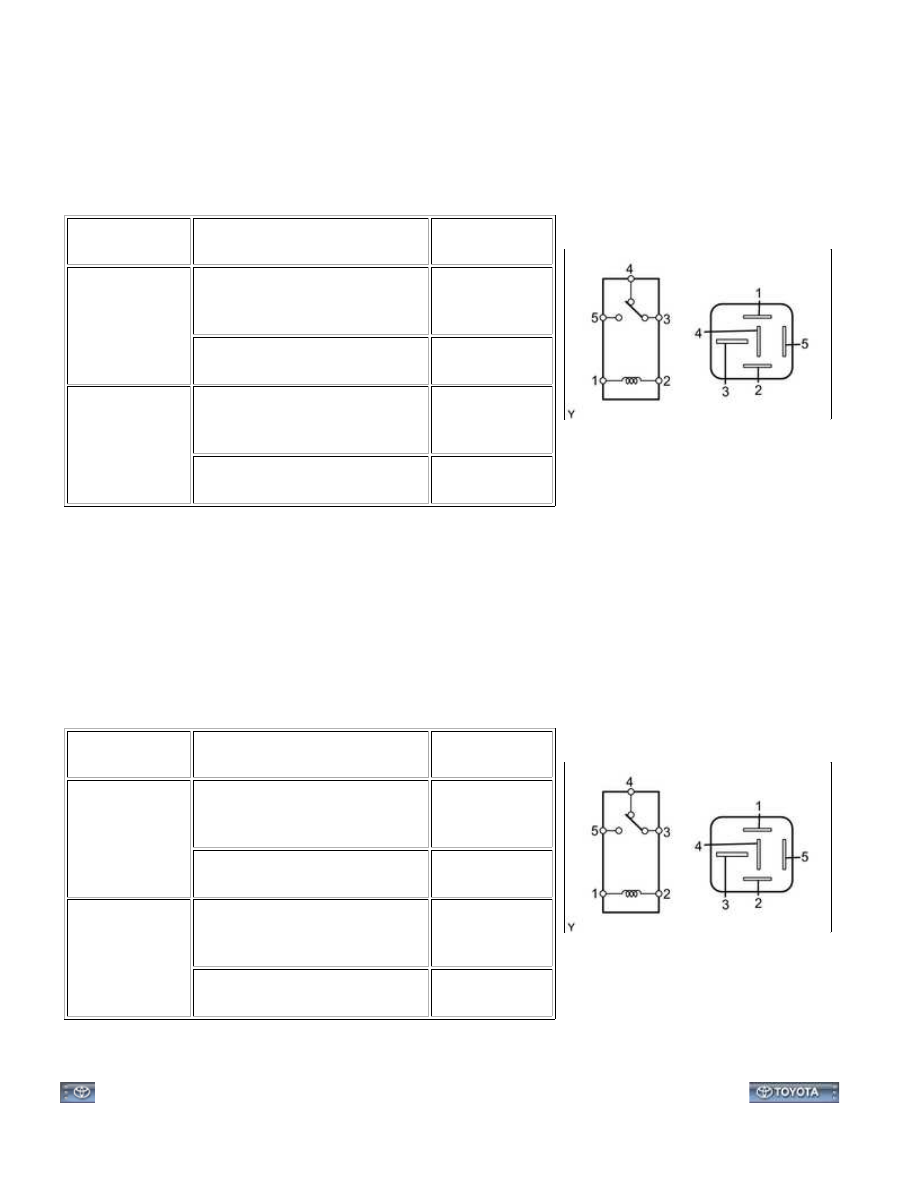

3. INSPECT NO. 2 BACK POWER WINDOW RELAY

(a) Remove the power window relay from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied between terminals 1 and

2

Below 1 Ω

When battery voltage is applied

between terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is not

applied between terminals 1 and

2

10 kΩ or higher

When battery voltage is applied

between terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

4. INSPECT NO. 3 BACK POWER WINDOW RELAY (for 3UR-FBE)

(a) Remove the power window relay from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied between terminals 1 and

2

Below 1 Ω

When battery voltage is applied

between terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is not

applied between terminals 1 and

2

10 kΩ or higher

When battery voltage is applied

between terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000304G00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for CrewMax): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

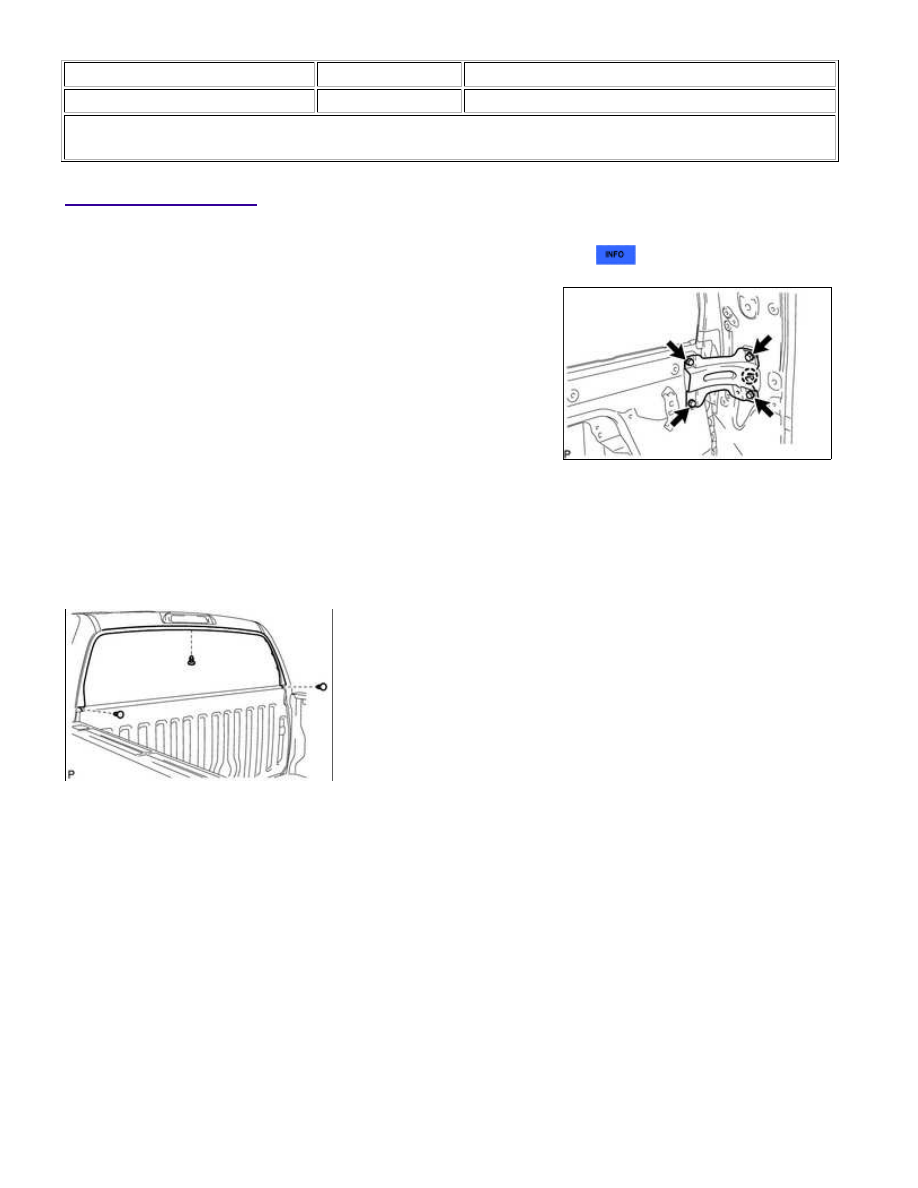

1. INSTALL UPPER CAB REAR PILLAR PLATE LH

(a) Align the positioning hole with the claw, and install the upper

plate with the 4 bolts as shown in the illustration.

2. INSTALL UPPER CAB REAR PILLAR PLATE RH

HINT:

Use the same procedures described for the LH side.

3. INSTALL BACK WINDOW OUTSIDE MOULDING

(a) Install the outside moulding with the 3 clips.

(b) Using an air riveter or hand riveter with a nose piece, install the back window outside moulding with 16

new rivets.
