Toyota Tundra (2015 year). Manual - part 2142

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030NP00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

TERMINALS OF ECU

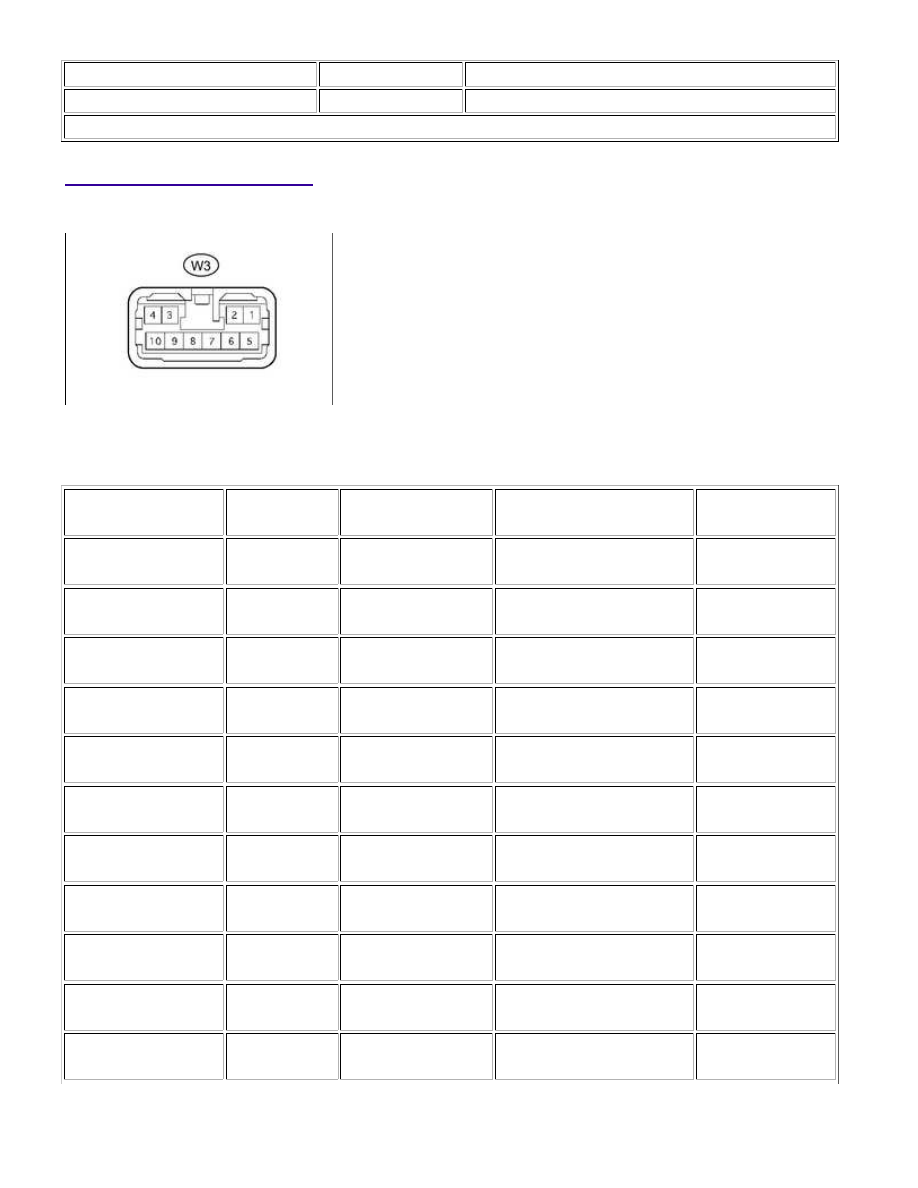

1. SLIDING ROOF DRIVE GEAR (SLIDING ROOF ECU)

(a) Disconnect the W3 ECU connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

W3-1 (UP) - Body

ground

BR - Body

ground

TILT switch is pressed to up Below 1 Ω

W3-1 (UP) - Body

ground

BR - Body

ground

TILT switch is not pressed

to up

10 kΩ or higher

W3-2 (DWN) - Body

ground

W - Body

ground

TILT switch is pressed to

down

Below 1 Ω

W3-2 (DWN) - Body

ground

W - Body

ground

TILT switch is not pressed

to down

10 kΩ or higher

W3-6 (OPN) - Body

ground

BE - Body

ground

SLIDE switch is pressed to

open

Below 1 Ω

W3-6 (OPN) - Body

ground

BE - Body

ground

SLIDE switch is not pressed

to open

10 kΩ or higher

W3-7 (CLS) - Body

ground

V - Body

ground

SLIDE switch is pressed to

close

Below 1 Ω

W3-7 (CLS) - Body

ground

V - Body

ground

SLIDE switch is not pressed

to close

10 kΩ or higher

W3-8 (E) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

W3-9 (IG) - Body

ground

SB - Body

ground

IG power supply

Ignition switch ON

11 to 14 V

W3-9 (IG) - Body

ground

SB - Body

ground

IG power supply

Ignition switch off

Below 1 V

SLIDING ROOF: SLIDING ROOF SYSTEM: TERMINALS OF ECU;...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

W3-10 (B) - Body

ground

L - Body

ground

+B power supply

Always

11 to 14 V

If the result is not as specified, there may be a malfunction on the wire harness side.

SLIDING ROOF: SLIDING ROOF SYSTEM: TERMINALS OF ECU;...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001YIS03YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus:

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus:

SLIDING ROOF: SLIDING ROOF SYSTEM: DTC CHECK / CLEAR;...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030NU00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra [08/2014 -        ]

DATA LIST / ACTIVE TEST

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus:

Sliding Roof

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Open Switch

Slide switch open signal/ON or

OFF

ON: SLIDE switch is pressed to open

OFF: SLIDE switch is not pressed to

open

-

Close Switch

Slide switch close signal/ON or

OFF

ON: SLIDE switch is pressed to close

OFF: SLIDE switch is not pressed to

close

-

Up Switch

Tilt switch up signal/ON or OFF

ON: TILT switch is pressed to up

OFF: TILT switch is not pressed to up

-

Down Switch

Tilt switch down signal/ON or OFF

ON: TILT switch is pressed to down

OFF: TILT switch is not pressed to

down

-

Hall IC1 Status

-

Hall IC1 Pulse

-

Hall IC2 Status

-

SLIDING ROOF: SLIDING ROOF SYSTEM: DATA LIST / ACTIVE ...
