(c) w/ Running light:

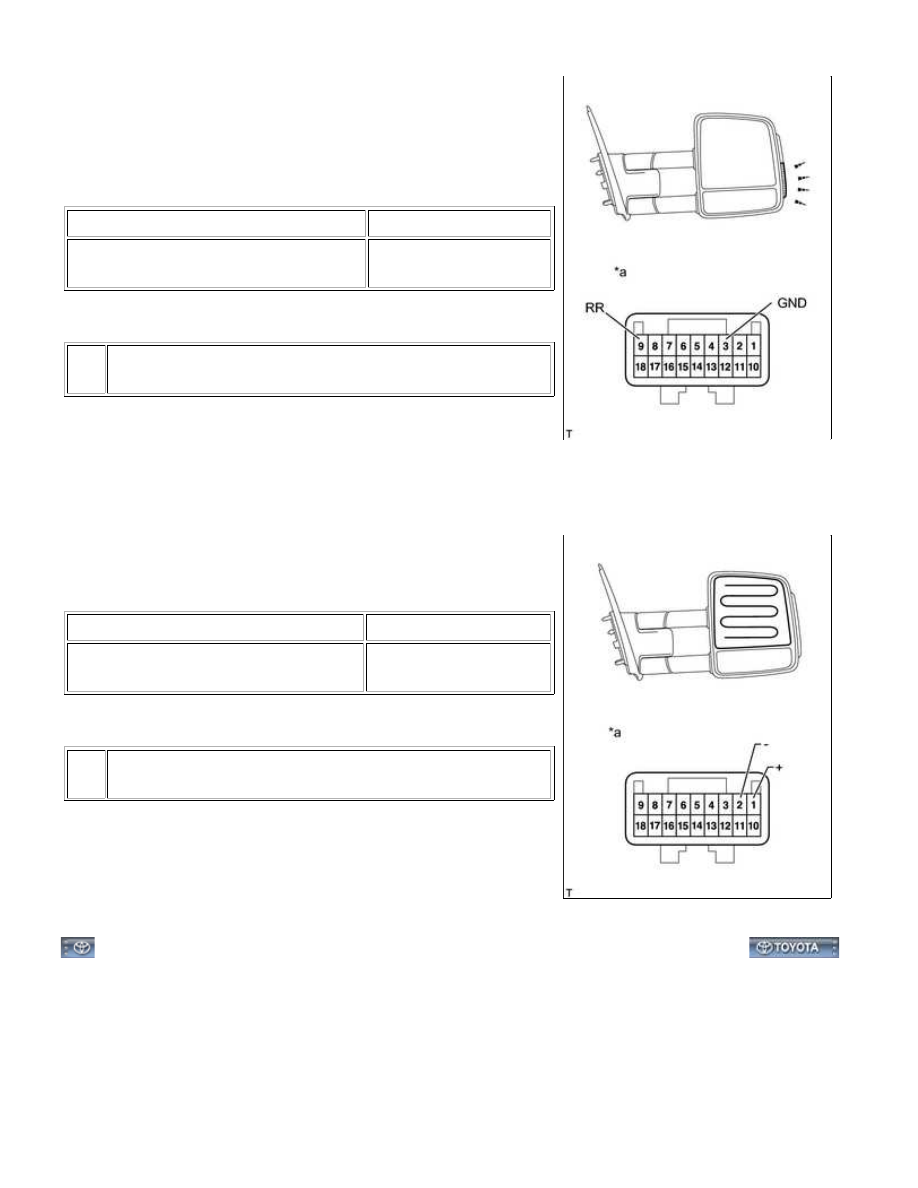

Check the running light.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 9 (RR)
Battery negative (-) → Terminal 3 (GND)

Running light illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.

(d) Check the mirror heater.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (+)
Battery negative (-) → Terminal 2 (-)

Mirror becomes warm

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the outer rear view

mirror assembly RH.

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000W1M04WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER REAR VIEW MIRROR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL OUTER MIRROR COVER LH (for Extended

Type)

(a) Attach the 2 claws to install the outer mirror cover LH.

2. INSTALL SIDE TURN SIGNAL LIGHT LENS (for Extended Type)

3. INSTALL OUTER MIRROR COVER (for Standard)

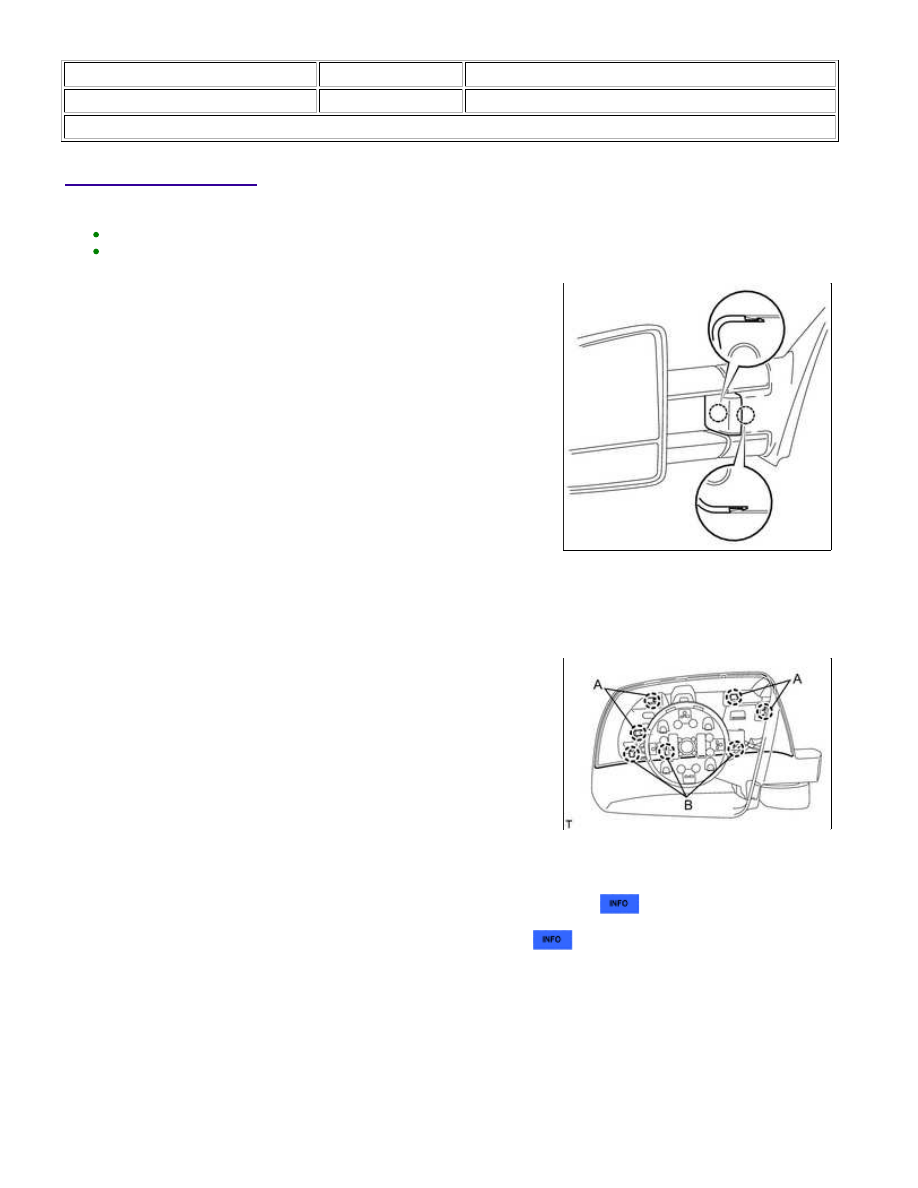

(a) Attach the 3 claws labeled B.

(b) Attach the 4 claws labeled A to install the outer mirror cover.

4. INSTALL OUTER MIRROR LIGHT ASSEMBLY LH (for Standard)

5. INSTALL OUTER REAR VIEW MIRROR SUB-ASSEMBLY

MIRROR: OUTER REAR VIEW MIRROR: INSTALLATION; 2015 ...

6. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY

(a) Temporarily install the outer rear view mirror assembly by

inserting the claw on the outer rear view mirror assembly into

the holes on the vehicle.

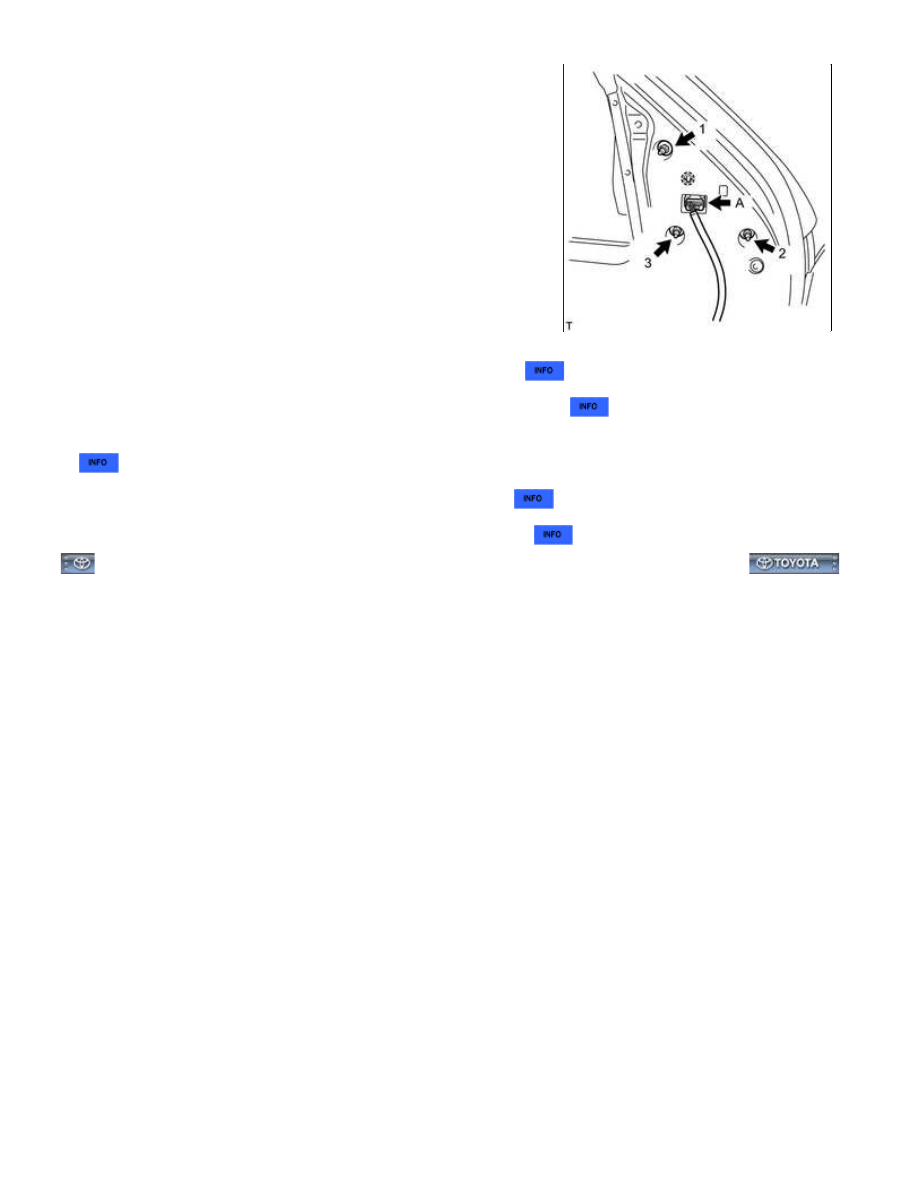

(b) Tighten the 3 nuts in the sequence shown in the illustration to

install the outer rear view mirror assembly.

Torque:

7.8 N·m {80 kgf·cm, 69in·lbf}

(c) w/ Power Mirror Control System:

Connect the connector labeled A.

7. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY

8. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH

9. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

10. INSTALL FRONT UPPER ARMREST BASE PANEL LH

11. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG

MIRROR: OUTER REAR VIEW MIRROR: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W6H00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

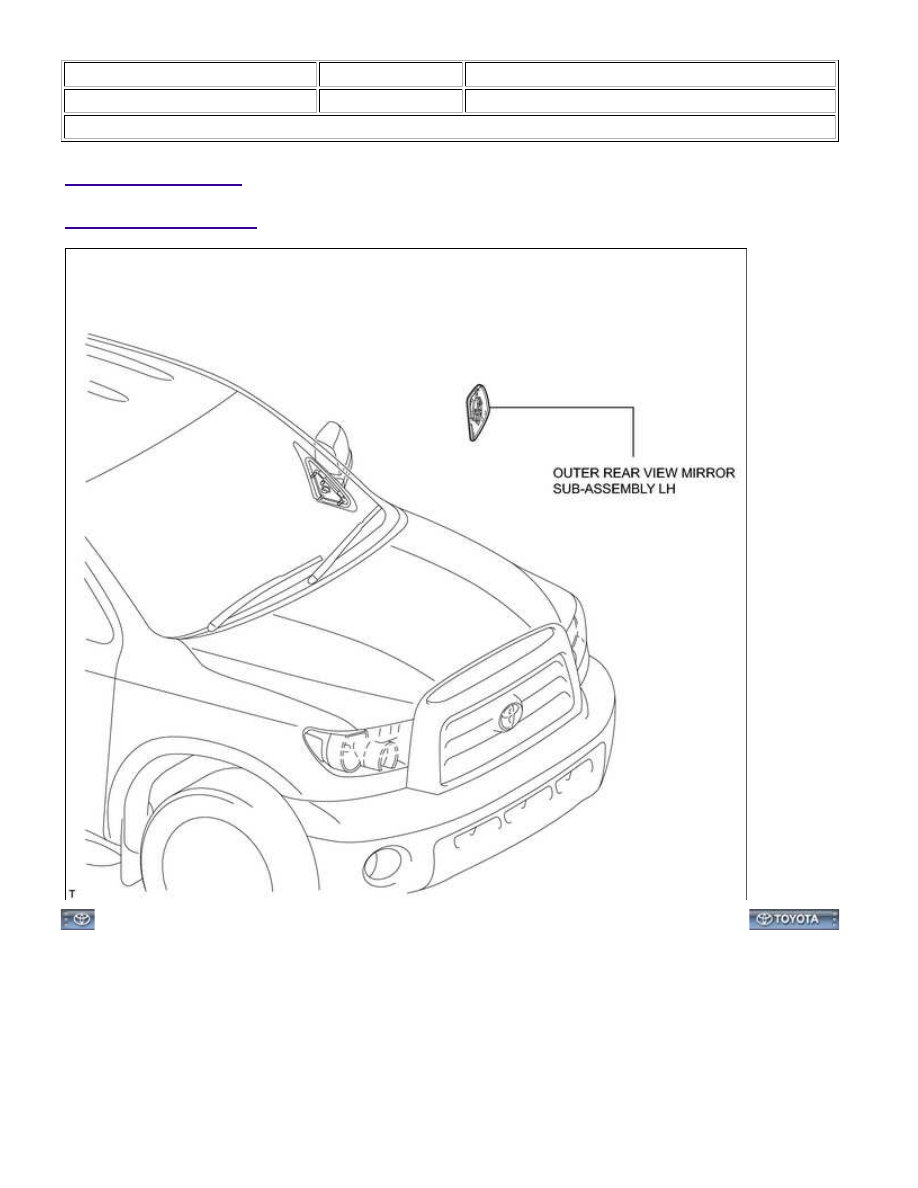

Title: MIRROR: OUTER REAR VIEW MIRROR GLASS: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
