OK

OK:

DTC B1244 is not output.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

READ VALUE USING TECHSTREAM (AUTOMATIC LIGHT CONTROL SENSOR)

(a) Operate the Techstream according to the display and select "Data List".

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Illumination Rate

Info

Illumination rate / min.: 0, max.:

99.99

Actual illumination rate is

displayed

-

OK:

Output illuminance is as shown in table above.

NG

GO TO STEP 3

OK

REPLACE MAIN BODY ECU

3.

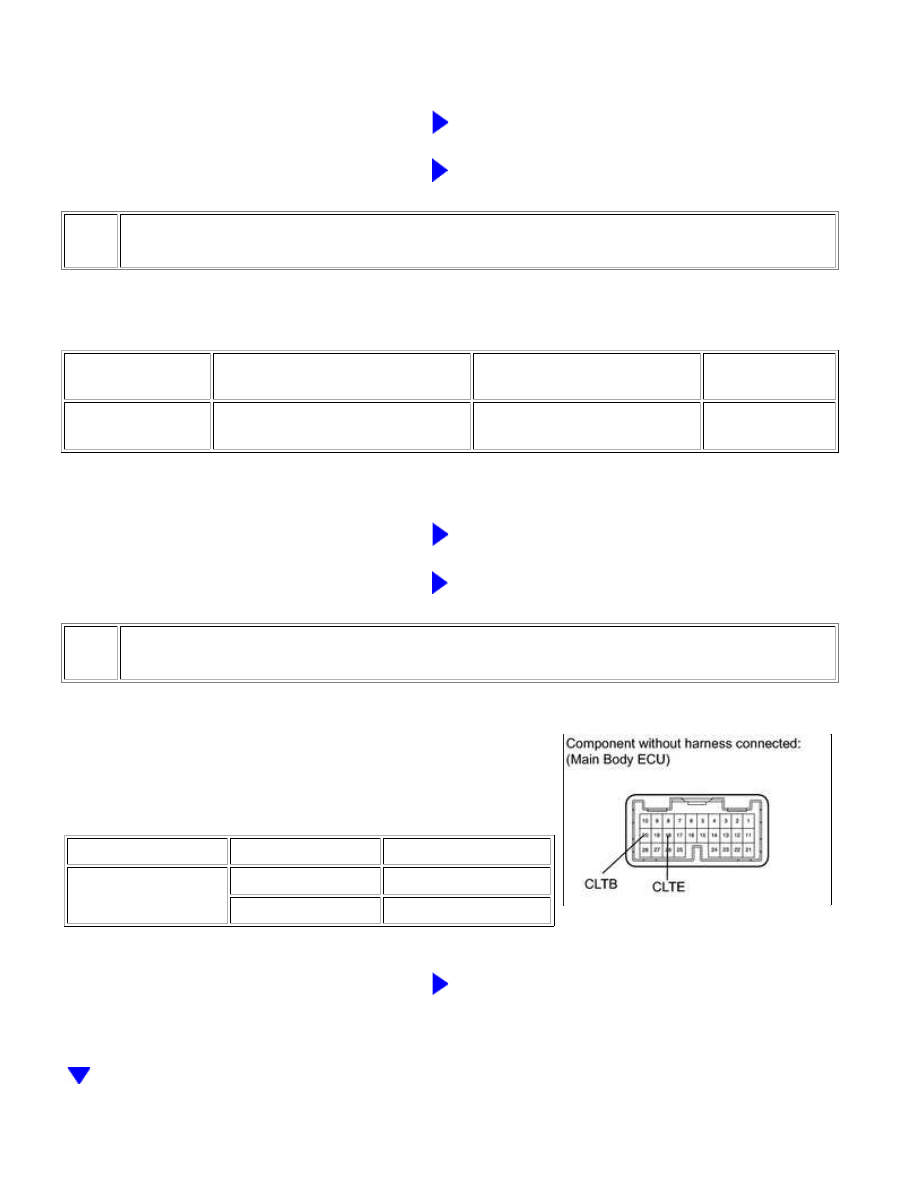

CHECK MAIN BODY ECU (LIGHT CONTROL SENSOR VOLTAGE)

(a) Disconnect the ECU connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

20 (CLTB) - 18 (CLTE)

Ignition switch ON

11 to 14 V

Ignition switch OFF

Below 1 V

NG

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: B1244; Light Sensor Circuit Malfun...

4.

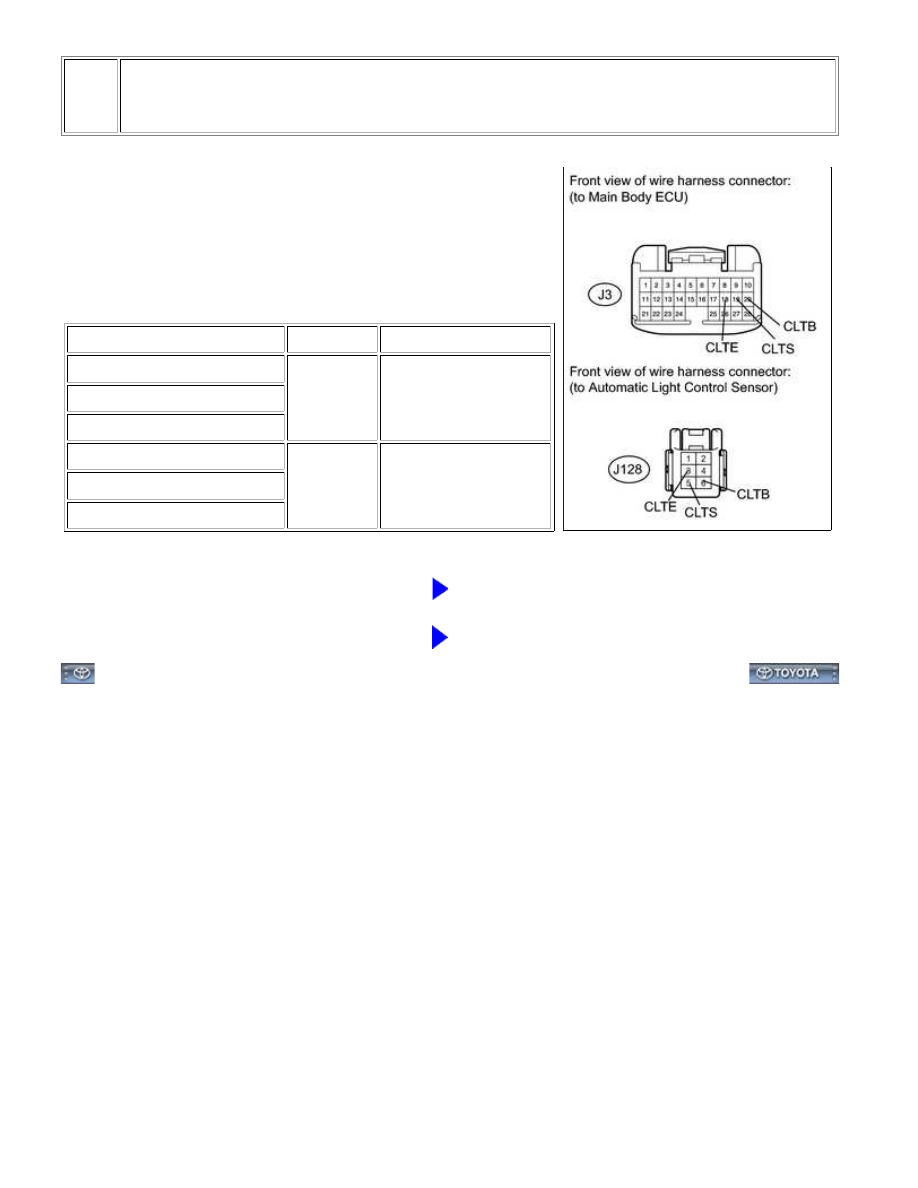

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - AUTOMATIC LIGHT CONTROL
SENSOR)

(a) Disconnect the J3 ECU connector.

(b) Disconnect the J128 sensor connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J3-20 (CLTB) - J128-6 (CLTB)

Always

Below 1 Ω

J3-19 (CLTS) - J128-5 (CLTS)

J3-18 (CLTE) - J128-3 (CLTE)

J3-20 (CLTB) - Body ground

Always

10 kΩ or higher

J3-19 (CLTS) - Body ground

J3-18 (CLTE) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AUTOMATIC LIGHT CONTROL SENSOR

LIGHTING: LIGHTING SYSTEM: B1244; Light Sensor Circuit Malfun...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZS101DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Headlight Dimmer Switch Circuit; 2015 MY Tundra [08/2014 -        ]

Headlight Dimmer Switch Circuit

DESCRIPTION

The turn signal flasher receives a turn signal light information signal from the headlight dimmer switch.

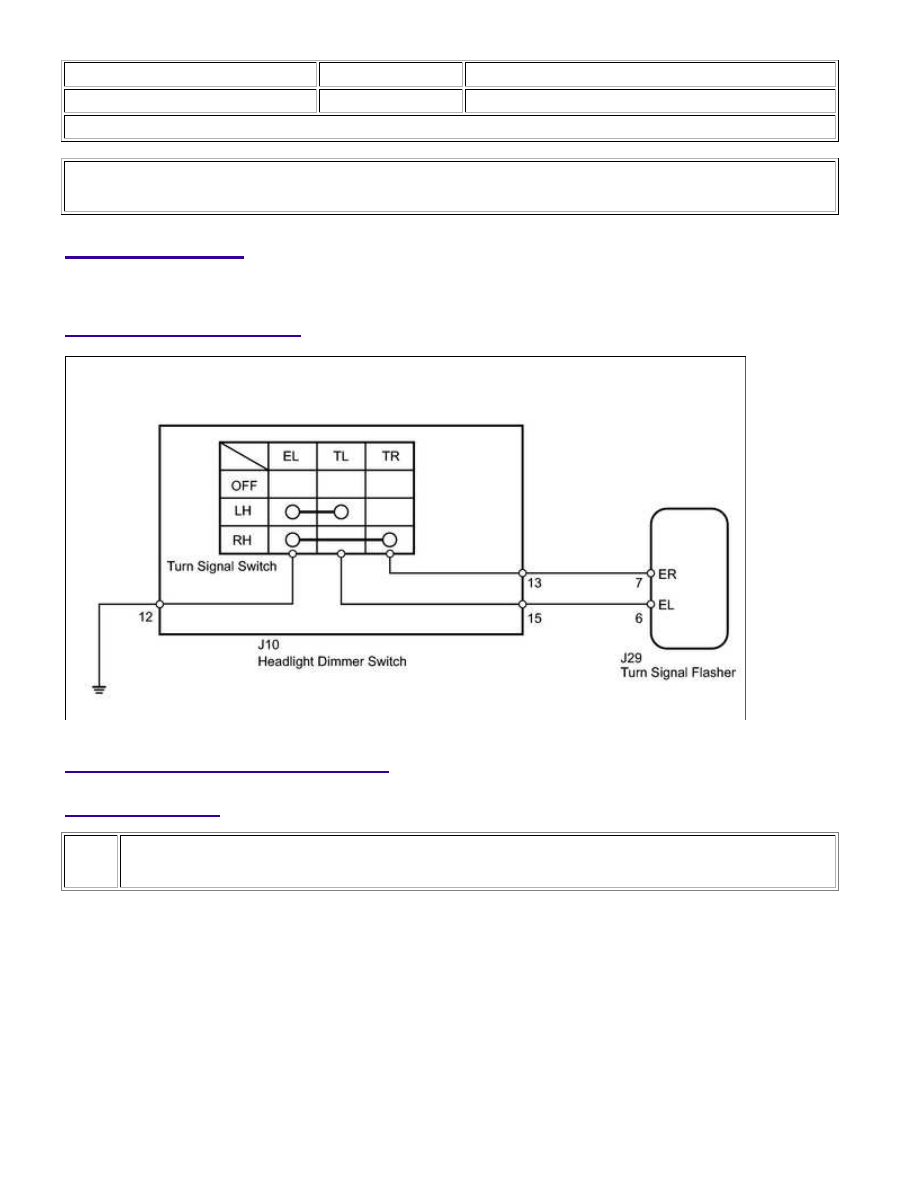

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

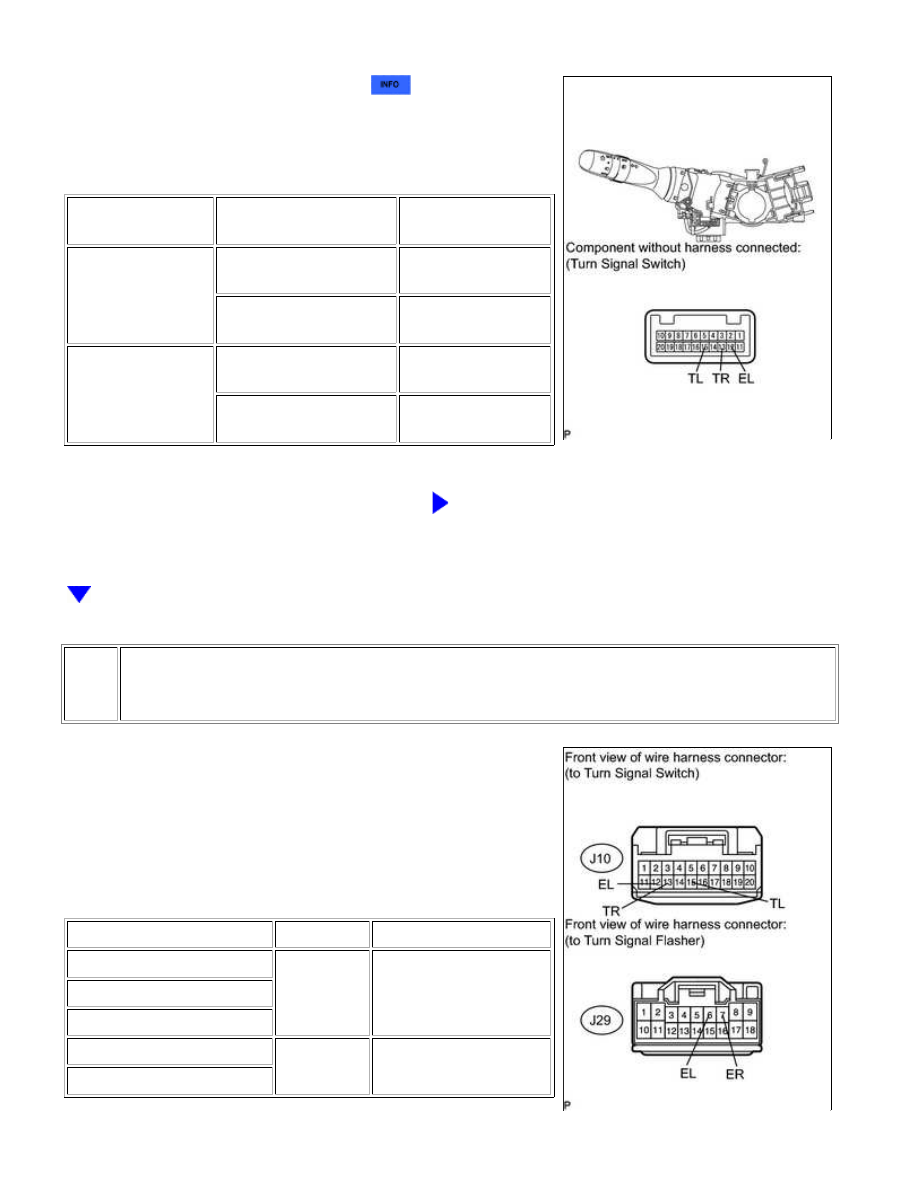

INSPECT HEADLIGHT DIMMER SWITCH (TURN SIGNAL SWITCH)

LIGHTING: LIGHTING SYSTEM: Headlight Dimmer Switch Circuit; ...

OK

(a) Remove the headlight dimmer switch



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

13 (TR) - 12 (EL)

Turn signal switch right

turn

Below 1 Ω

Turn signal switch left

turn

10 kΩ or higher

15 (TL) - 12 (EL)

Turn signal switch left

turn

Below 1 Ω

Turn signal switch right

turn

10 kΩ or higher

NG

REPLACE HEADLIGHT DIMMER SWITCH

2.

CHECK HARNESS AND CONNECTOR (HEADLIGHT DIMMER SWITCH - TURN SIGNAL
FLASHER AND BODY GROUND)

(a) Disconnect the J10 switch connector.

(b) Disconnect the J29 relay connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J10-13 (TR) - J29-7 (ER)

Always

Below 1 Ω

J10-15 (TL) - J29-6 (EL)

J10-12 (EL) - Body ground

J10-13 (TR) - Body ground

Always

10 kΩ or higher

J10-15 (TL) - Body ground

LIGHTING: LIGHTING SYSTEM: Headlight Dimmer Switch Circuit; ...
