6.6 A

Doc ID: RM000002S5203PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

7. REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY

8. REMOVE CAMSHAFT BEARING CAP LH

9. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5003QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Perform " Inspection After Repairs" after replacing the No. 3 or No. 4 camshaft or camshaft timing gear

LH or camshaft timing exhaust gear LH



.

1. INSTALL CAMSHAFT BEARING CAP LH

2. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH

3. INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

4. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

5. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

6. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

7. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

8. TIGHTEN CAMSHAFT TIMING GEAR LH

9. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

10. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

(a) Install the timing chain cover



.

11. INSPECT IGNITION TIMING

12. INSPECT ENGINE IDLE SPEED

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QCG00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

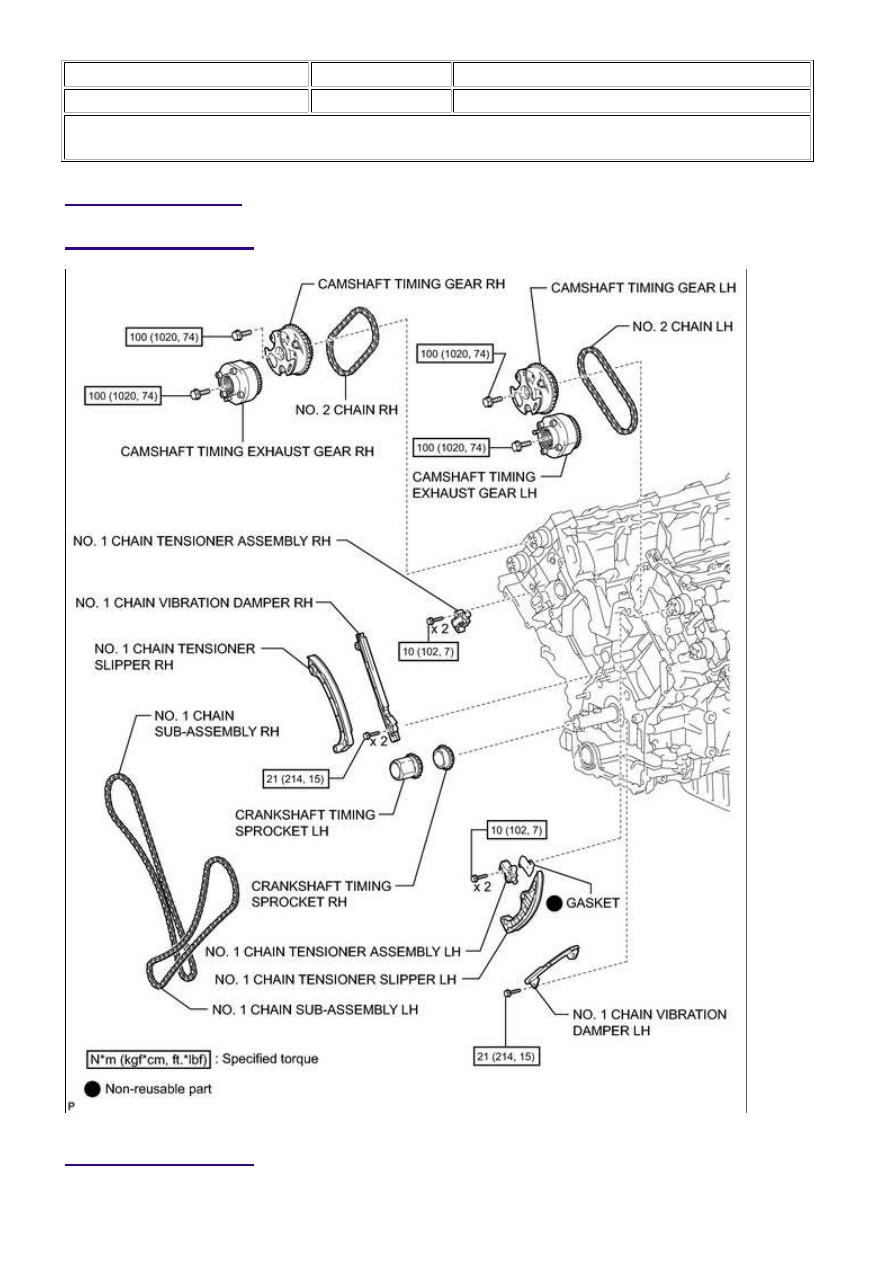

ILLUSTRATION

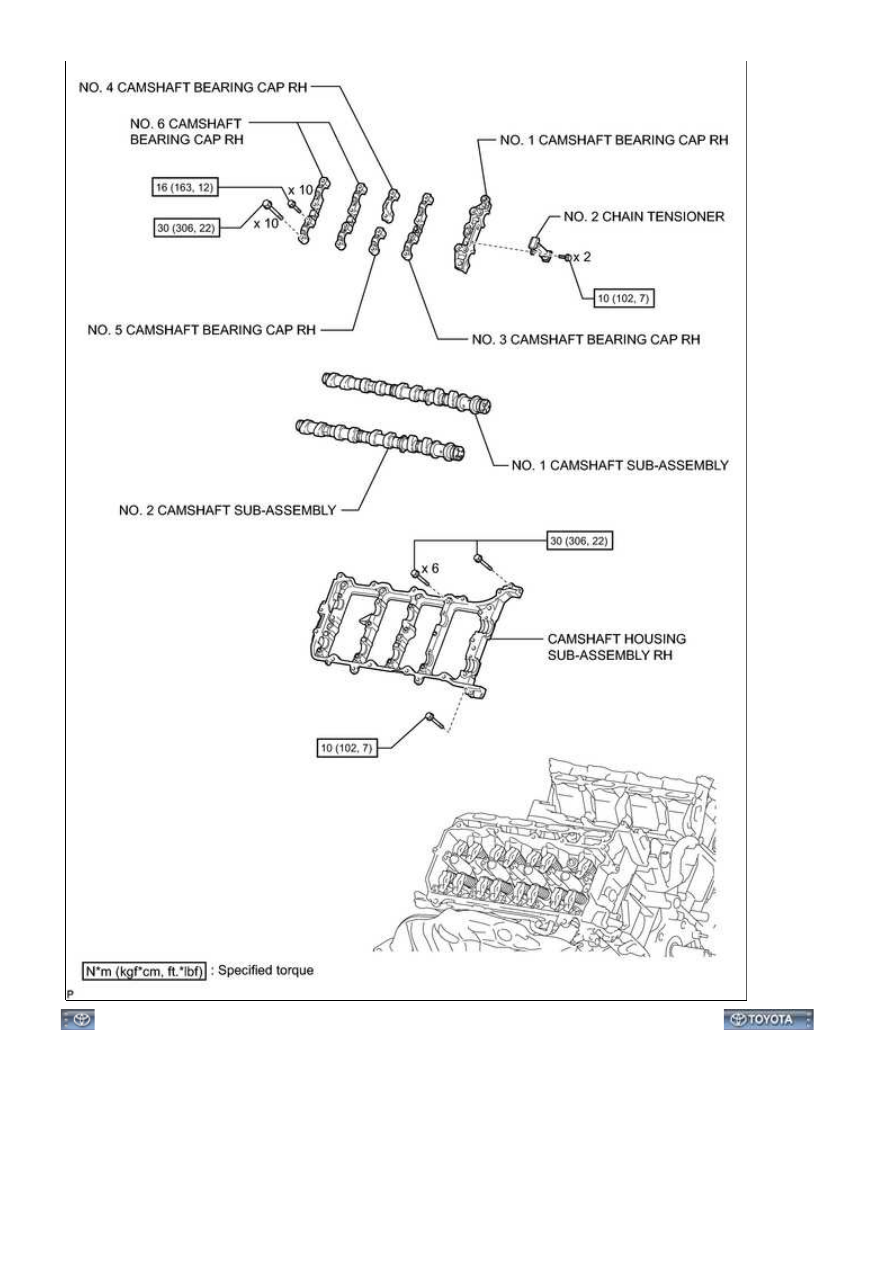

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): COM...

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): COM...
