Toyota Tundra (2015 year). Manual - part 198

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000012ZA021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. CHECK BRAKE CALIPER AND PISTON

(a) Check the caliper bore and piston for rust or scoring.

If necessary, replace the disc brake caliper assembly.

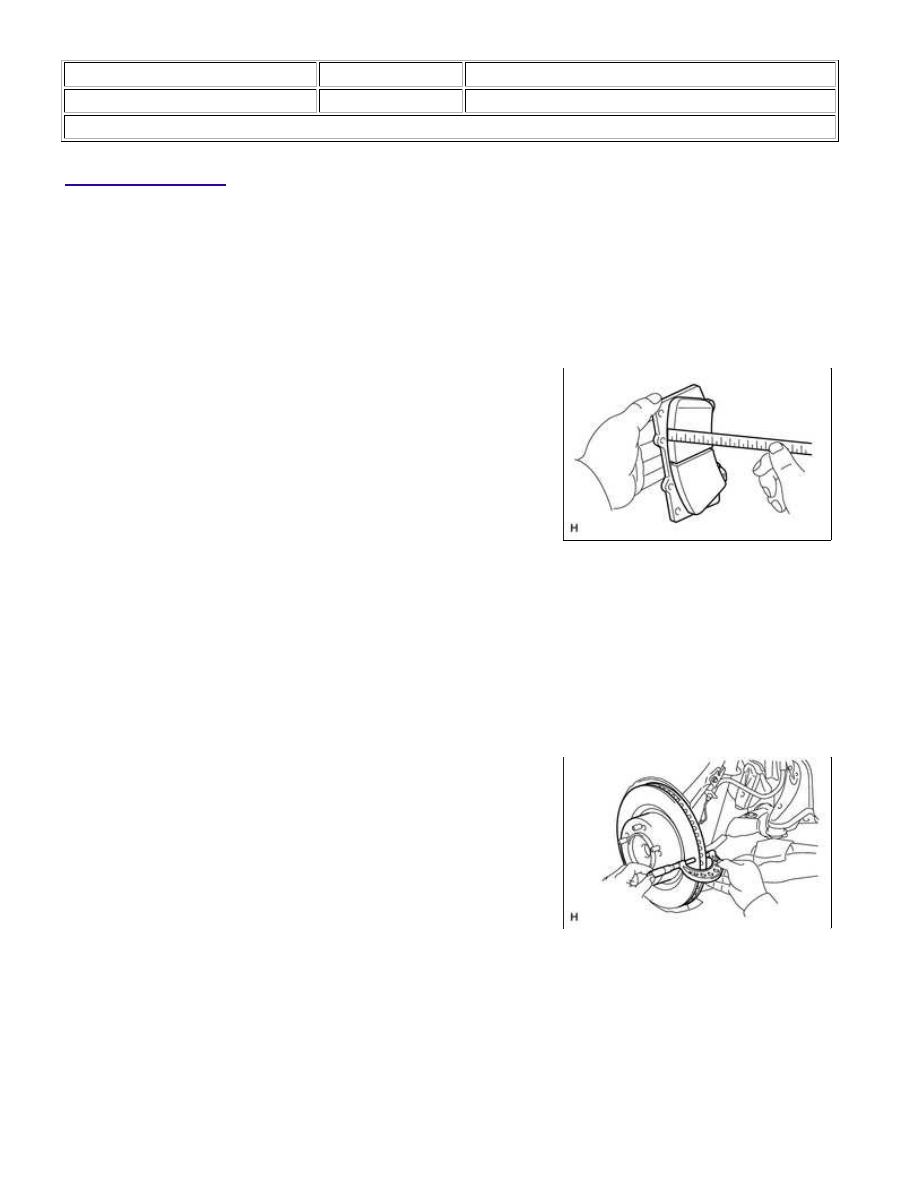

2. CHECK PAD LINING THICKNESS

(a) Using a ruler, measure the pad lining thickness.

Standard thickness:

11.9 mm (0.469 in.)

Minimum thickness:

1.0 mm (0.0394 in.)

If the pad lining thickness is less than the minimum, replace the

pad.

HINT:

Be sure to check the wear on the front disc after replacing the

brake pad with a new one.

3. CHECK FRONT DISC BRAKE ANTI-RATTLE SPRING

(a) Use brake cleaner to clean the front disc brake anti-rattle spring. Check for deformation and cracks.

(b) When installing the front disc brake anti-rattle spring to the front disc brake caliper, check that the

spring's force is applied to the hole pin and brake pad.

4. CHECK DISC THICKNESS

(a) Using a micrometer, measure the disc thickness.

Standard thickness:

32.0 mm (1.26 in.)

Minimum thickness:

29.0 mm (1.14 in.)

If the disc thickness is less than the minimum, replace the disc.

5. CHECK DISC RUNOUT

(a) Tighten the disc with the 5 hub nuts.

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

BRAKE: FRONT BRAKE: INSPECTION; 2015 MY Tundra [08/2014 -  ...

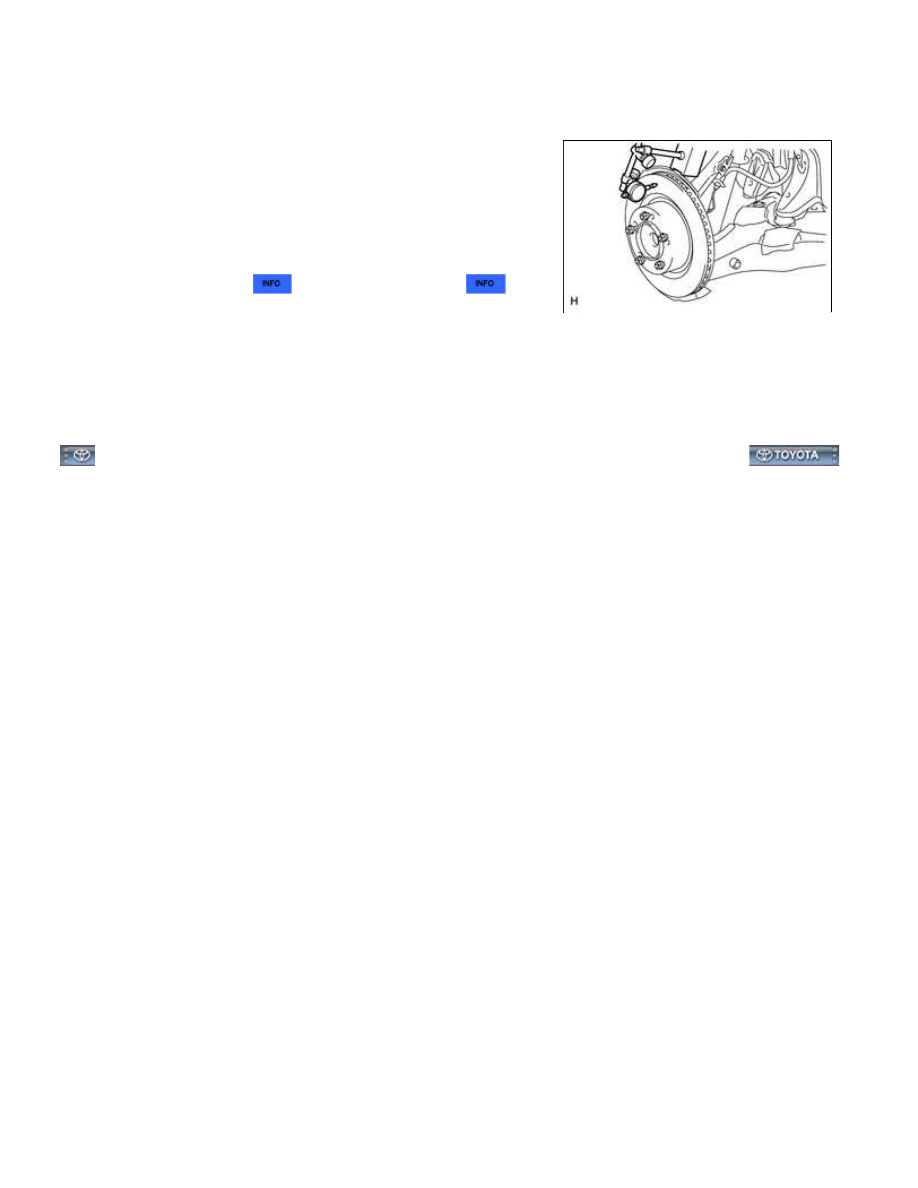

(b) Using a dial indicator, measure the disc runout 10 mm (0.394

0.05 mm (0.00197 in.)

If the runout is more than the maximum, change the installation

If the runout is more than the maximum even when the

installation positions are changed, check the bearing looseness

in the axial direction



and the axle hub runout



.

If the bearing looseness and the axle hub runout are normal, and

if the disc thickness is not within the specified range, grind the

disc.

If the disc thickness is less than the minimum, replace the disc.

(c) Remove the 5 hub nuts and front disc.

BRAKE: FRONT BRAKE: INSPECTION; 2015 MY Tundra [08/2014 -  ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000012ZE01TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. TEMPORARILY INSTALL FRONT DISC BRAKE BLEEDER PLUG

(a) Temporarily install the bleeder plug to the disc brake caliper.

HINT:

The bleeder plug will be tightened to the torque specification in the "BLEED AIR FROM BRAKE LINE"

procedure.

2. INSTALL FRONT DISC BRAKE BLEEDER PLUG CAP

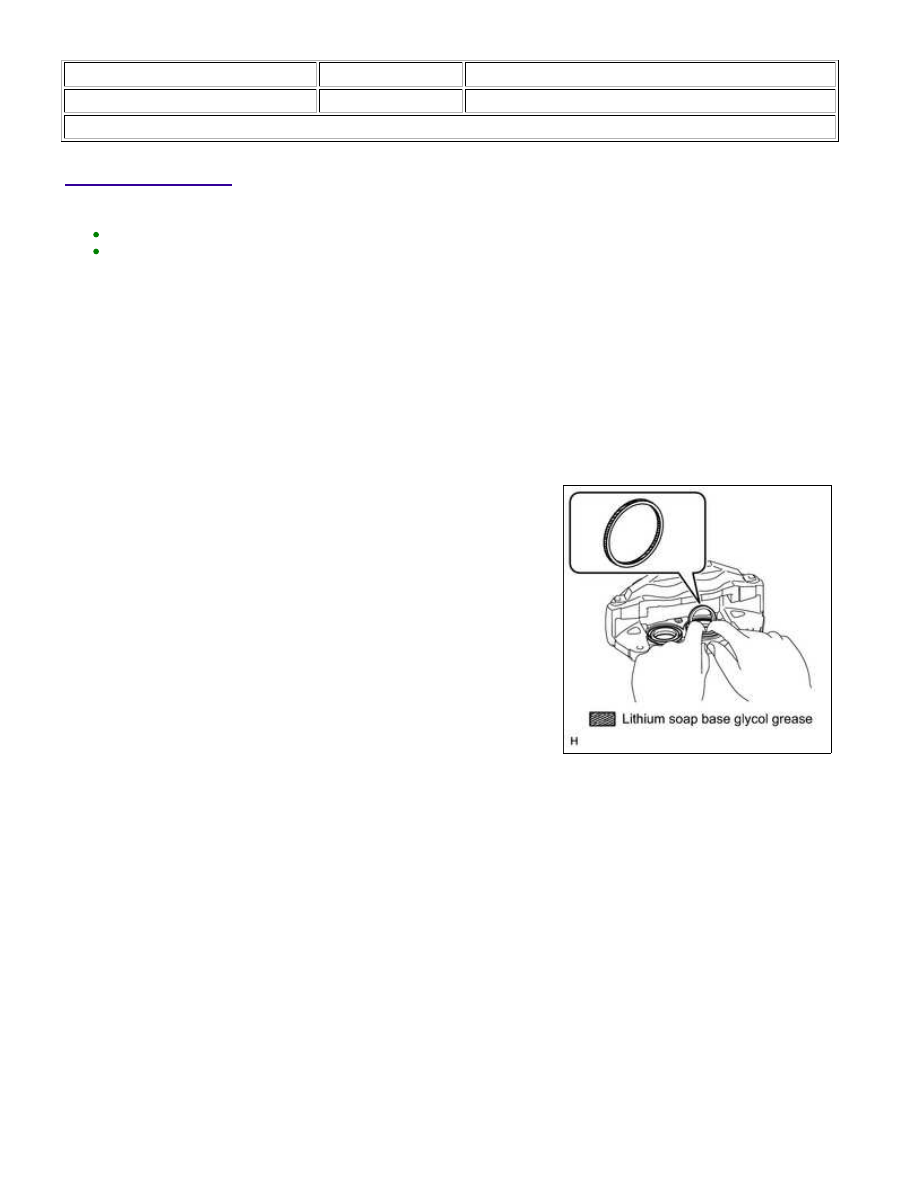

3. INSTALL PISTON SEAL

(b) Install the 4 piston seals to the disc brake caliper.

4. INSTALL FRONT DISC BRAKE PISTON

BRAKE: FRONT BRAKE: REASSEMBLY; 2015 MY Tundra [08/2014 -...

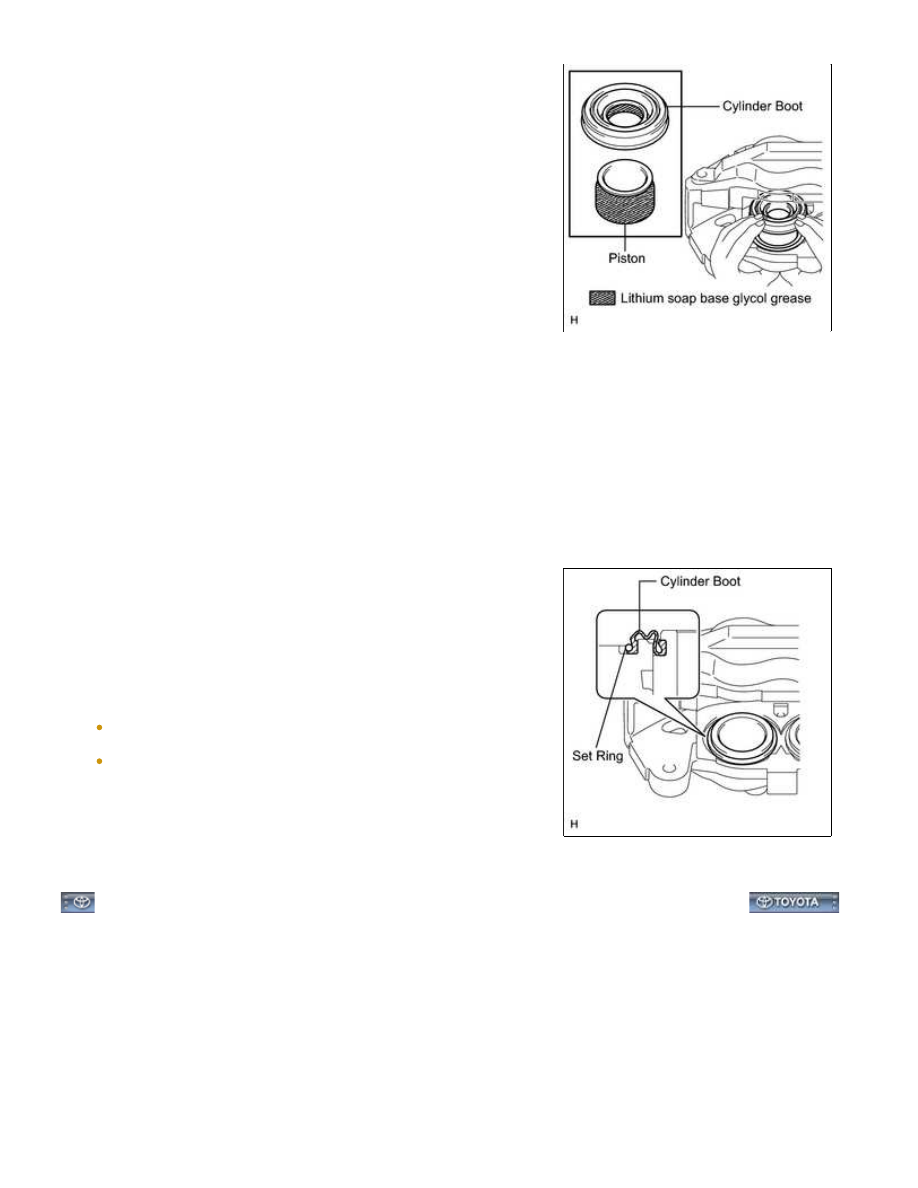

(c) Install the 4 cylinder boots to the 4 front disc brake pistons.

(d) Install the 4 front disc brake pistons to the front disc brake caliper.

NOTICE:

Do not forcibly install the piston into the disc brake caliper.

5. INSTALL CYLINDER BOOT

NOTICE:

BRAKE: FRONT BRAKE: REASSEMBLY; 2015 MY Tundra [08/2014 -...
