A

A

B

CHECK FOR INTERMITTENT PROBLEMS

31.

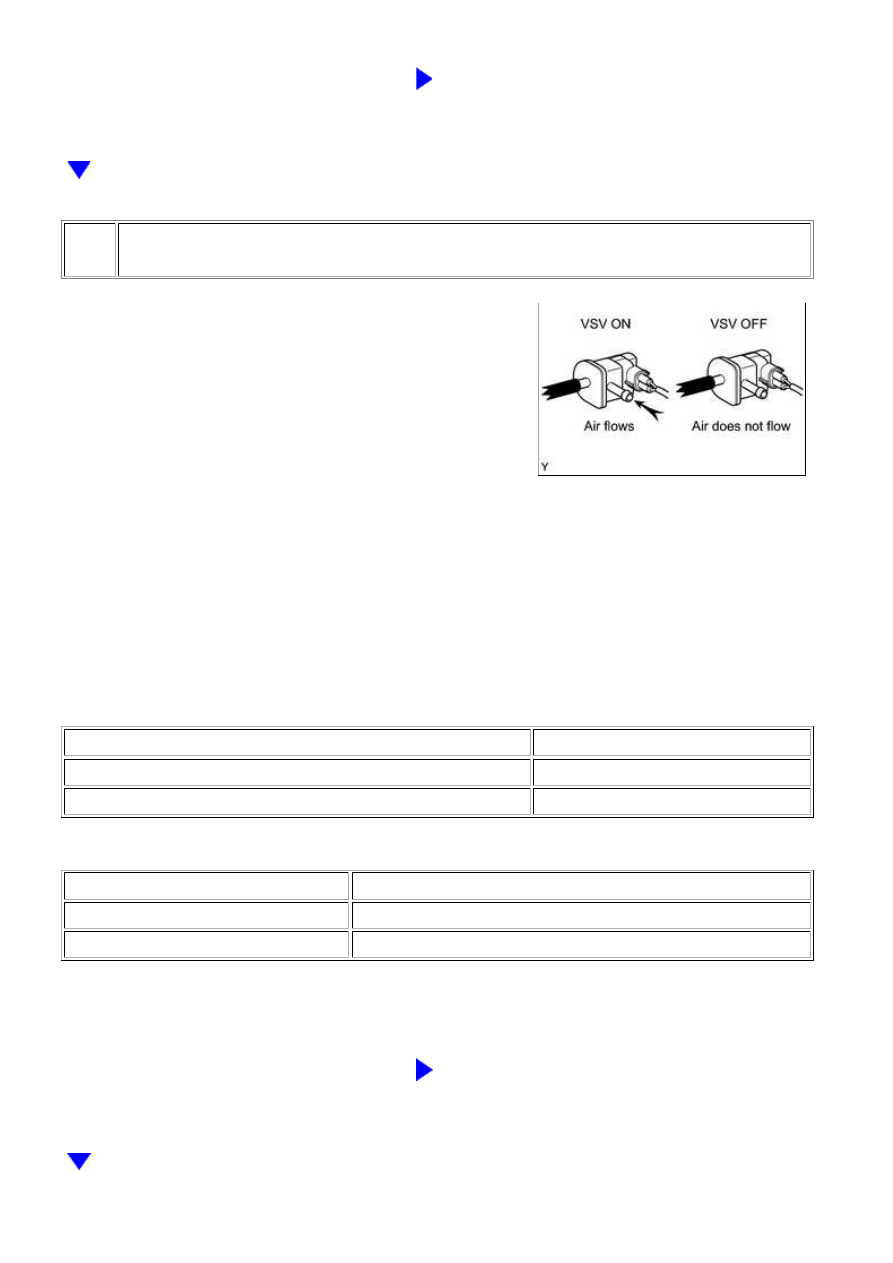

PERFORM ACTIVE TEST USING TECHSTREAM

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Start the engine.

(e) Enter the following menus: Powertrain / Engine and ECT / Active Test / Activate the VSV for

Evap Control.

(f) Operate the purge VSV and check the airflow.

OK:

ACTIVATE THE VSV FOR EVAP CONTROL

SPECIFIED CONDITION

ON

Air flows

OFF

Air does not flow

Result

RESULT

PROCEED TO

NG

A

OK

B

HINT:

B

CHECK FOR INTERMITTENT PROBLEMS

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

A

32.

CHECK CONNECTOR CONNECTION CONDITION (ECM)

(a) Check the ECM connector connection condition.

HINT:

RECONNECT CONNECTOR CORRECTLY

OK

REPLACE ECM

33.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE FUEL PUMP /
SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump

/ Speed.

(e) When performing the Active Test, check for an operating sound from the fuel pump.

Standard:

CONTROL THE FUEL PUMP / SPEED

SPECIFIED CONDITION

ON

Operating sound heard

OFF

Operating sound not heard

Result

RESULT

PROCEED TO

Abnormal

A

Normal

B

HINT:

GO TO STEP 35

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

A

34.

INSPECT FUEL PUMP

(a) Inspect the fuel pump



.

HINT:

Perform "Inspection After Repair" after replacing the fuel pump



.

NG

REPLACE FUEL PUMP

OK

CHECK FUEL PUMP CONTROL CIRCUIT

35.

CHECK FUEL SYSTEM

(a) Check the fuel system.

Check the fuel pump operation.

Check the fuel leaks.

Check the fuel pressure.

Perform the Active Test.

HINT:

For the fuel system On-vehicle Inspection, refer to the following procedures



.

Result

RESULT

PROCEED TO

Abnormal

A

Normal

B

B

CHECK FOR INTERMITTENT PROBLEMS

36.

CHECK FUEL SYSTEM

(a) Check for foreign matter such as iron particles around the fuel pump (fuel pump, fuel pump

filter and inside the fuel tank), and for signs that the fuel pump was stuck.

Result

RESULT

PROCEED TO

There is foreign matter or signs that fuel pump was stuck

A

There is no foreign matter and no signs that fuel pump was stuck

B

HINT:

If there is foreign matter such as iron particles on the fuel pump, fuel filter or fuel tank, remove the

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

A

OK

foreign matter.

B

REPAIR OR REPLACE FUEL SYSTEM

37.

CHECK FUEL SYSTEM

(a) Check the fuel system.

Check the fuel pump operation.

Check the fuel leaks.

Check the fuel pressure.

Perform the Active Test.

HINT:

For the fuel system On-vehicle Inspection, refer to the following procedures



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

OK

END

38.

CHECK IGNITION SYSTEM

(a) Perform ignition system On-vehicle Inspection



.

HINT:

Perform "Inspection After Repair" after repairing or replacing the ignition system



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

39.

READ FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, confirm the vehicle conditions recorded in the freeze frame data which

were present when the DTC was stored



.

Result

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...
