Toyota Tundra (2015 year). Manual - part 193

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001K6801DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE MASTER CYLINDER: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

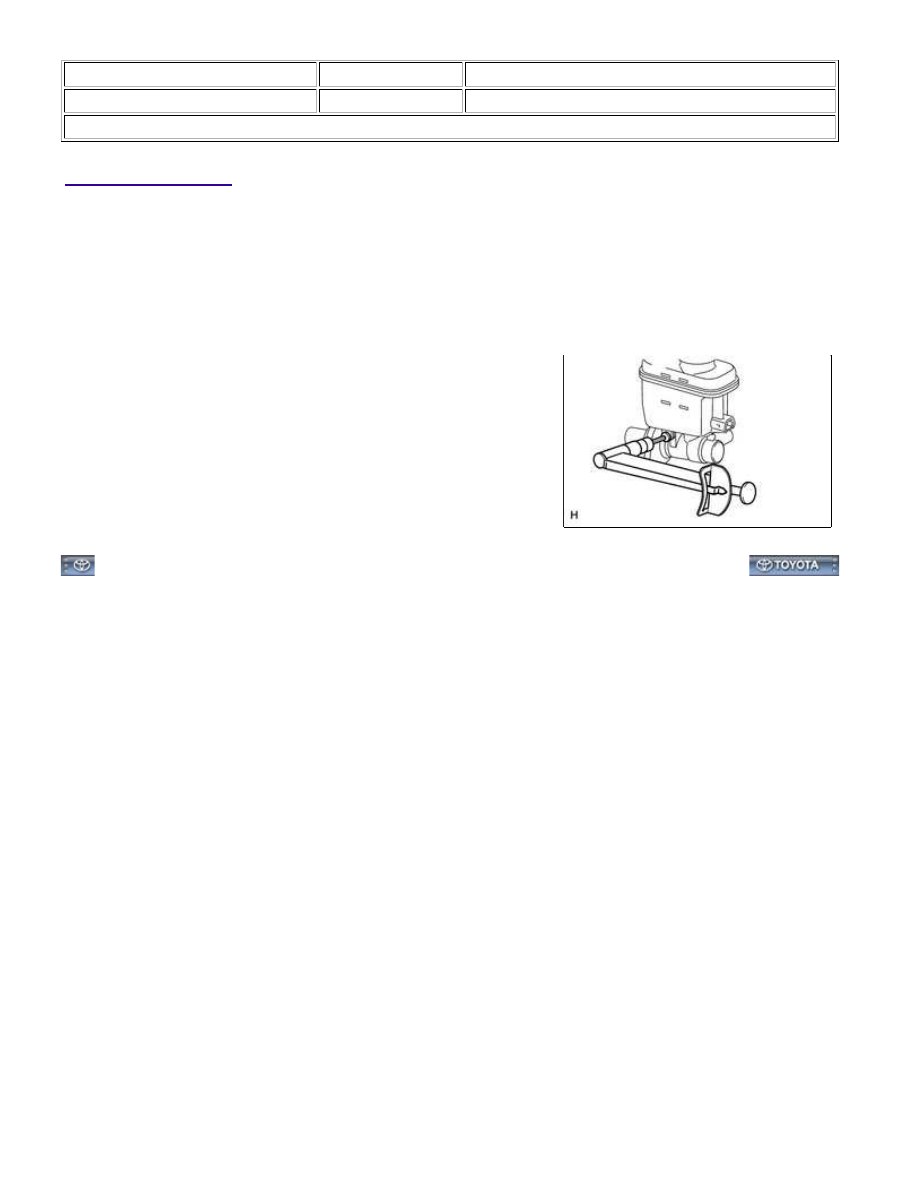

1. REMOVE BRAKE MASTER CYLINDER RESERVOIR

SUB-ASSEMBLY

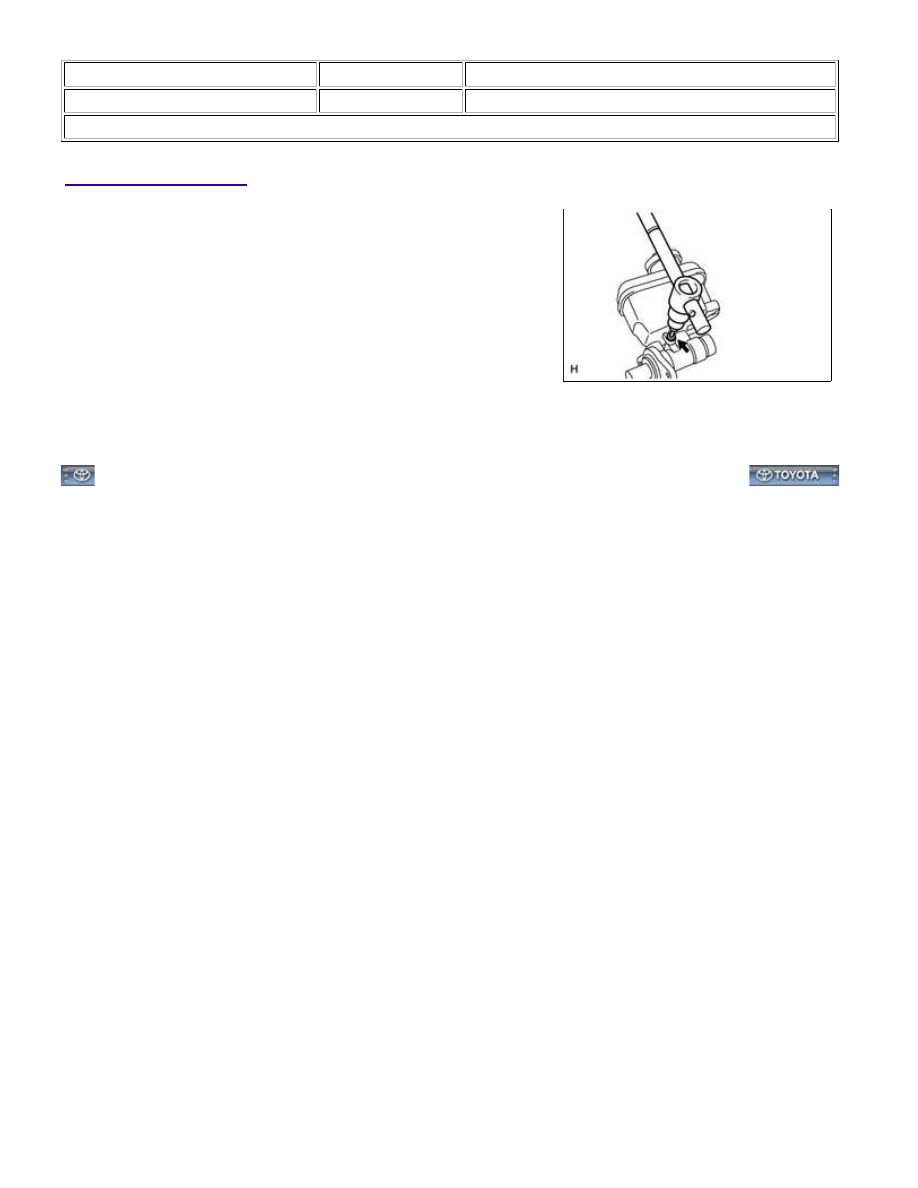

(a) Using a T25 "TORX" socket wrench, remove the screw and

reservoir.

2. REMOVE MASTER CYLINDER RESERVOIR GROMMET

(a) Remove the 2 grommets.

BRAKE: BRAKE MASTER CYLINDER: DISASSEMBLY; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001K6901DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE MASTER CYLINDER: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL MASTER CYLINDER RESERVOIR GROMMET

2. INSTALL BRAKE MASTER CYLINDER RESERVOIR SUB-ASSEMBLY

(a) Install the master cylinder reservoir onto the master cylinder body.

(b) Using a T25 "TORX" socket wrench, install the screw.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

BRAKE: BRAKE MASTER CYLINDER: REASSEMBLY; 2015 MY T...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001K6501WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE MASTER CYLINDER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

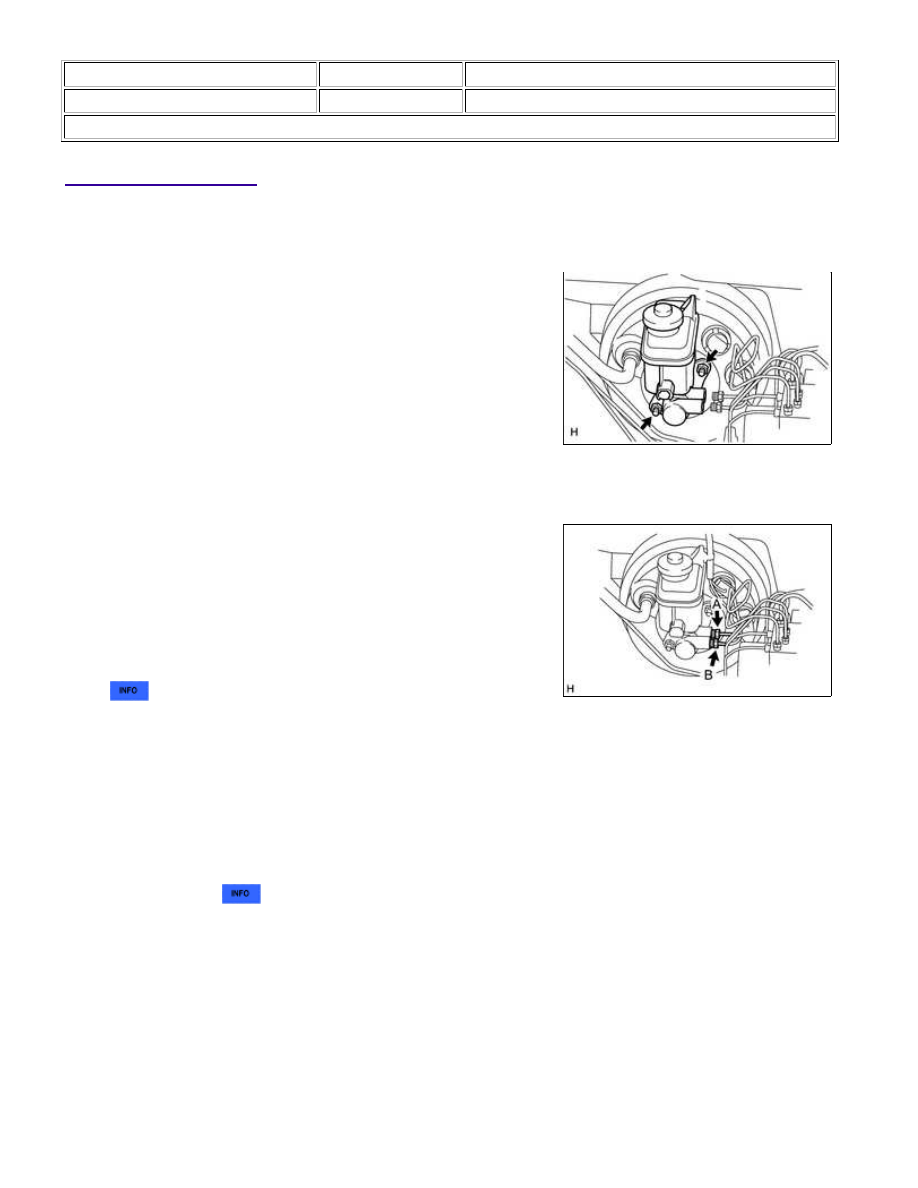

1. INSTALL BRAKE MASTER CYLINDER SUB-ASSEMBLY

(a) Install a new brake master cylinder seal onto the brake master cylinder.

(b) Install the brake master cylinder with 2 new nuts.

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

2. CONNECT FRONT NO. 1 BRAKE TUBE

(a) Using a union nut wrench, connect the brake tube (labeled A) to

the brake master cylinder.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations

where a union nut wrench is combined with a torque wrench



.

3. CONNECT REAR NO. 1 BRAKE TUBE

(a) Using a union nut wrench, connect the brake tube (labeled B) to the brake master cylinder.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations where a union nut wrench is combined with

a torque wrench



.

4. CONNECT BRAKE FLUID LEVEL WARNING SWITCH CONNECTOR

BRAKE: BRAKE MASTER CYLINDER: INSTALLATION; 2015 MY...

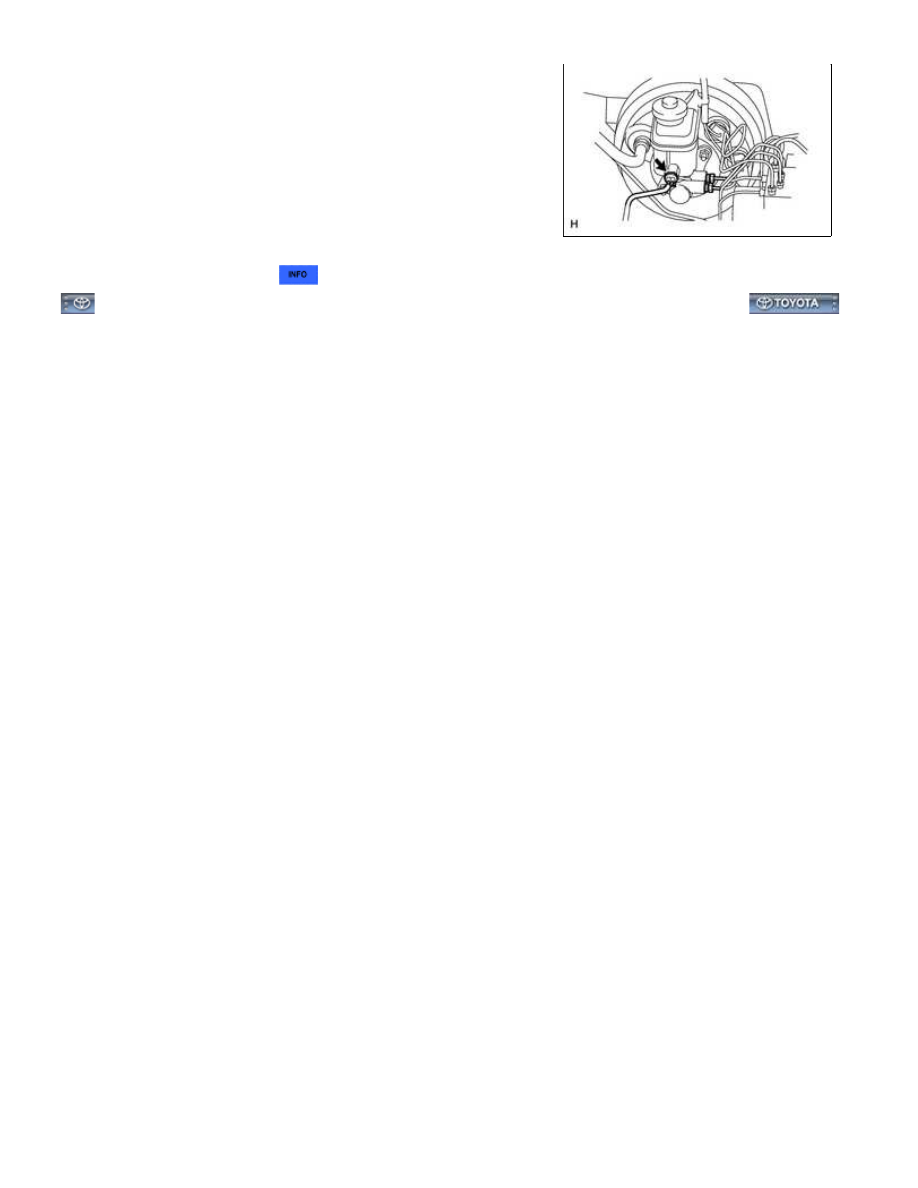

(a) Connect the brake fluid level warning switch connector.

5. BLEED BRAKE SYSTEM

BRAKE: BRAKE MASTER CYLINDER: INSTALLATION; 2015 MY...
