Toyota Tundra (2015 year). Manual - part 189

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001JNA00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE BOOSTER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

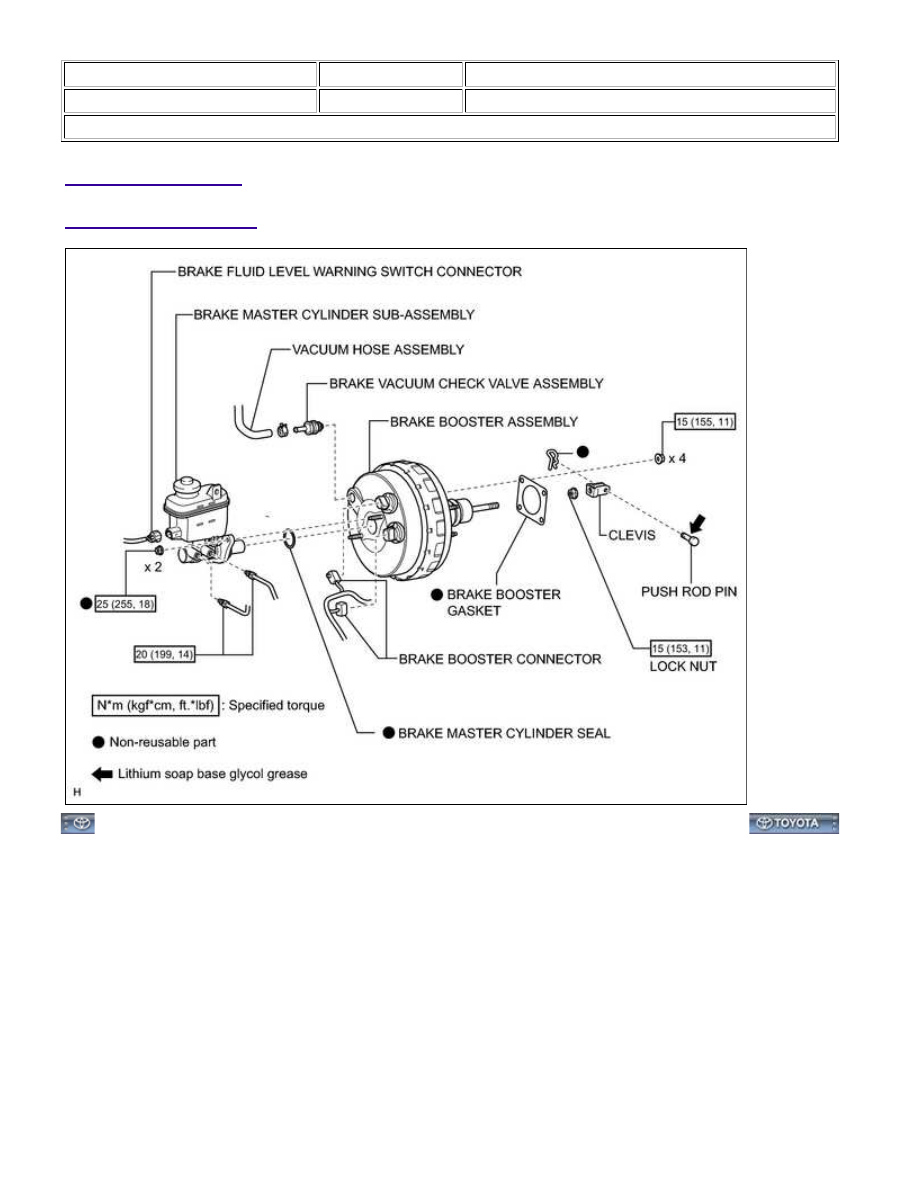

COMPONENTS

ILLUSTRATION

BRAKE: BRAKE BOOSTER: COMPONENTS; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001JNC00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE BOOSTER: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

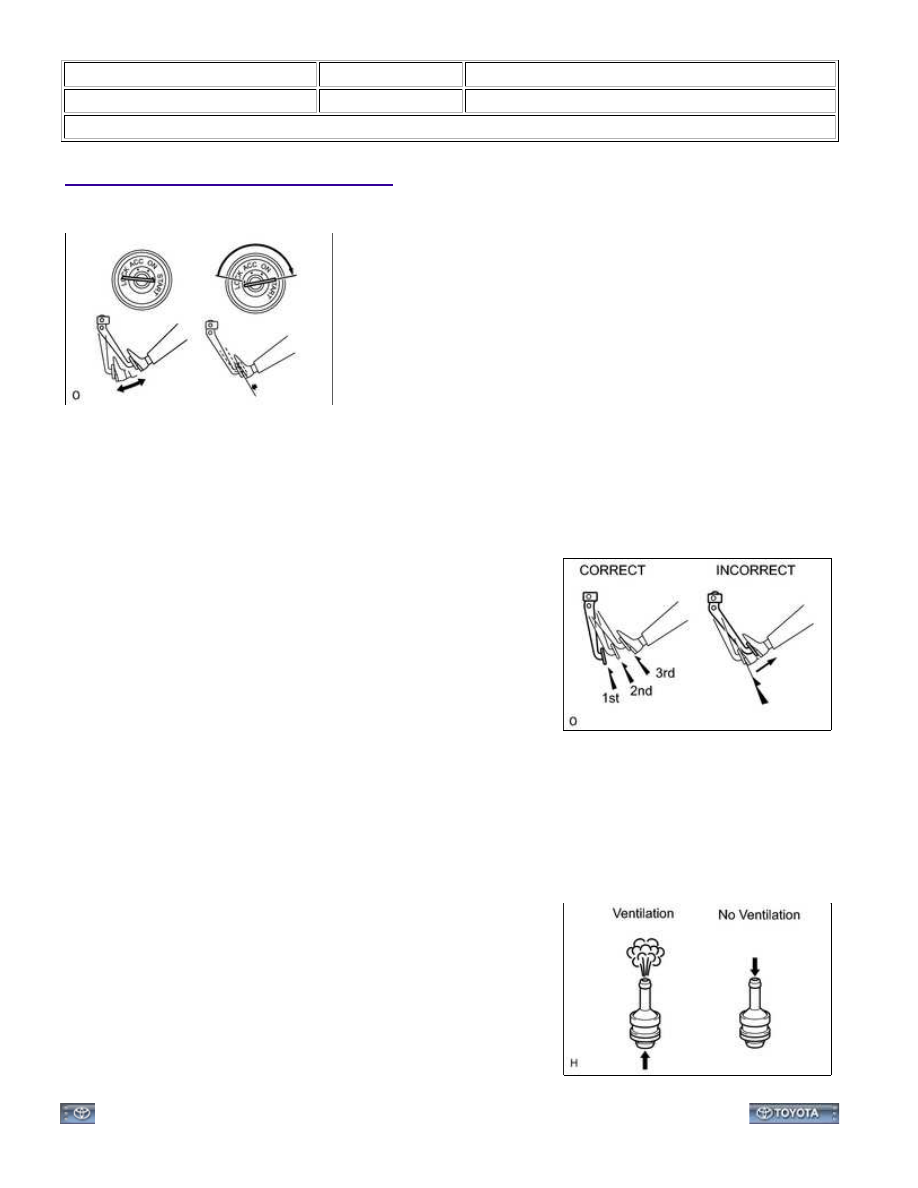

1. INSPECT BRAKE BOOSTER

(a) OPERATING CHECK

(1) Depress the brake pedal several times with the engine off and check that there is no change in the

pedal reserve distance.

(2) Depress the brake pedal and start the engine. If the pedal goes down slightly, operation is normal.

(b) AIRTIGHTNESS CHECK

(1) Start the engine and stop it after 1 or 2 minutes. Depress

the brake pedal several times slowly.

If the pedal goes down farthest the 1st time, but gradually

rises after the 2nd or 3rd time, the booster is airtight.

(2) Depress the brake pedal while the engine is running, and

stop the engine with the pedal depressed. If there is no

change in the pedal reserve travel after holding the pedal for

30 seconds, the booster is airtight.

2. CHECK BRAKE VACUUM CHECK VALVE ASSEMBLY

(a) Check the check valve.

(1) Slide the clip and disconnect the vacuum hose.

(2) Remove the check valve from the booster.

(3) Check that there is ventilation from the booster to the

engine, and no ventilation from the engine to the booster.

If the results are not as specified, replace the check valve

assembly.

BRAKE: BRAKE BOOSTER: ON-VEHICLE INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001JNB00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE BOOSTER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

NOTICE:

Release the vacuum from the booster by depressing the brake pedal several times. then remove the brake

master cylinder sub-assembly from the brake booster assembly.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. DRAIN BRAKE FLUID

NOTICE:

Immediately wash off any brake fluid that comes into contact with any painted surfaces.

4. REMOVE BRAKE MASTER CYLINDER SUB-ASSEMBLY

(a) Remove the brake master cylinder



.

5. DISCONNECT VACUUM HOSE ASSEMBLY

(a) Slide the clip and disconnect the vacuum hose from the check valve.

6. DISCONNECT BRAKE BOOSTER CONNECTOR

(a) Disconnect the 2 brake booster connectors from the brake booster.

7. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

(a) Remove the lower No. 1 instrument panel airbag assembly



.

8. REMOVE PUSH ROD PIN

(a) Remove the clip and push rod pin.

9. REMOVE BRAKE BOOSTER ASSEMBLY

BRAKE: BRAKE BOOSTER: REMOVAL; 2015 MY Tundra [08/2014 - ...

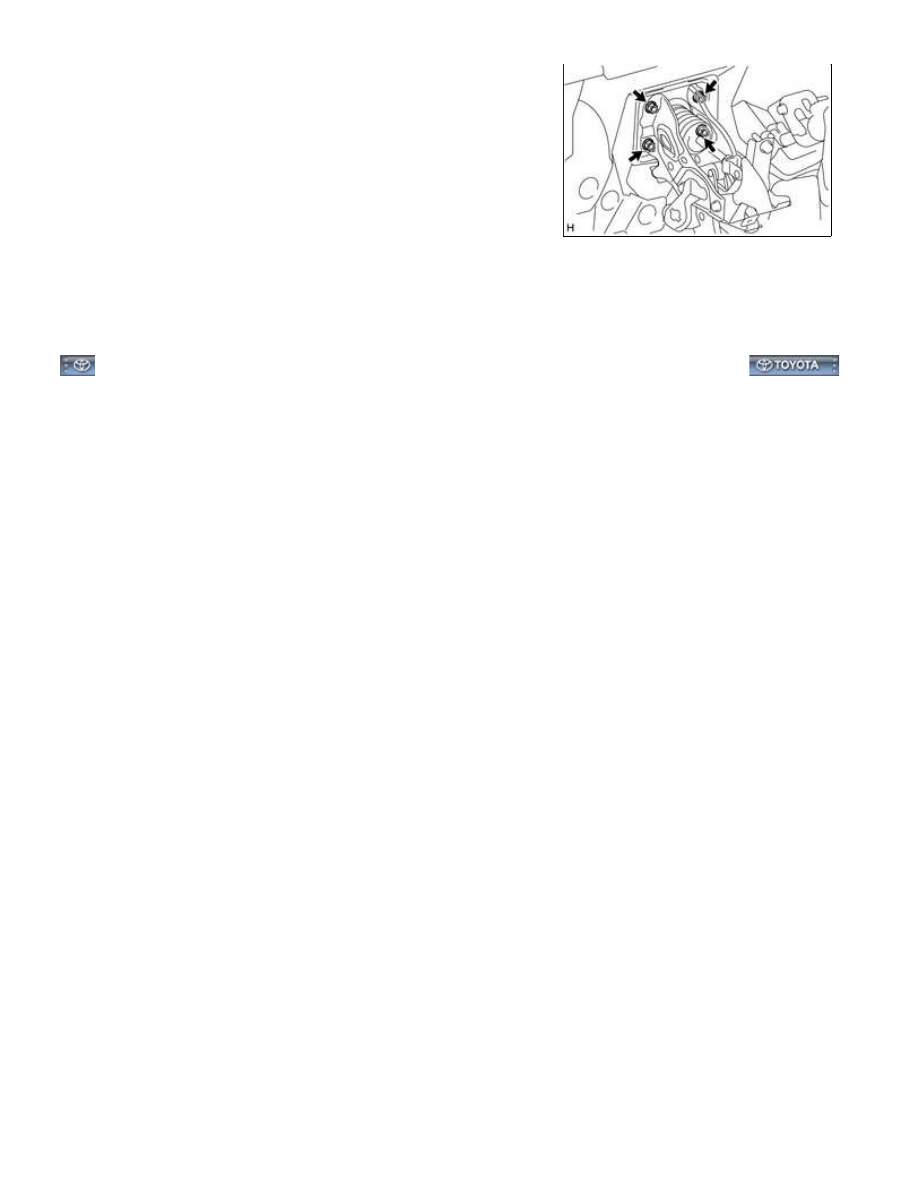

(a) Remove the 4 nuts, and then pull out the brake booster.

(b) Remove the brake booster gasket from the brake booster.

(c) Loosen the lock nut and then remove the clevis.

10. REMOVE BRAKE VACUUM CHECK VALVE ASSEMBLY

BRAKE: BRAKE BOOSTER: REMOVAL; 2015 MY Tundra [08/2014 - ...
