(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D33-1 (HA1A) - D74-22 (HA1A)

Always

Below 1 Ω

D34-1 (HA2A) - D74-20 (HA2A)

Always

Below 1 Ω

D33-1 (HA1A) or D74-22 (HA1A) - Body ground

Always

10 kΩ or higher

D34-1 (HA2A) or D74-20 (HA2A) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

CHECK WHETHER DTC OUTPUT RECURS

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Start the engine.

(f) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving

Pattern.

(g) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(h) Read the output pending DTCs.

Result

RESULT

PROCEED TO

No DTC is output

A

P0031, P0032, P0051, P0052, P101D or P103D is output

B

B

REPLACE ECM

A

CHECK FOR INTERMITTENT PROBLEMS

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0031,P0032...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000PFA0X5X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM:

P0037,P0038,P0057,P0058,P0141,P0161,P102D,P105D; Oxygen Sensor Heater Control Circuit Low (Bank 1

Sensor 2); 2015 MY Tundra [08/2014 -        ]

DTC

P0037

Oxygen Sensor Heater Control Circuit Low (Bank 1 Sensor 2)

DTC

P0038

Oxygen Sensor Heater Control Circuit High (Bank 1 Sensor 2)

DTC

P0057

Oxygen Sensor Heater Control Circuit Low (Bank 2 Sensor 2)

DTC

P0058

Oxygen Sensor Heater Control Circuit High (Bank 2 Sensor 2)

DTC

P0141

Oxygen Sensor Heater Circuit Malfunction (Bank 1 Sensor 2)

DTC

P0161

Oxygen Sensor Heater Circuit Malfunction (Bank 2 Sensor 2)

DTC

P102D

O2 Sensor Heater Circuit Performance Bank 1 Sensor 2 Stuck ON

DTC

P105D

O2 Sensor Heater Circuit Performance Bank 2 Sensor 2 Stuck ON

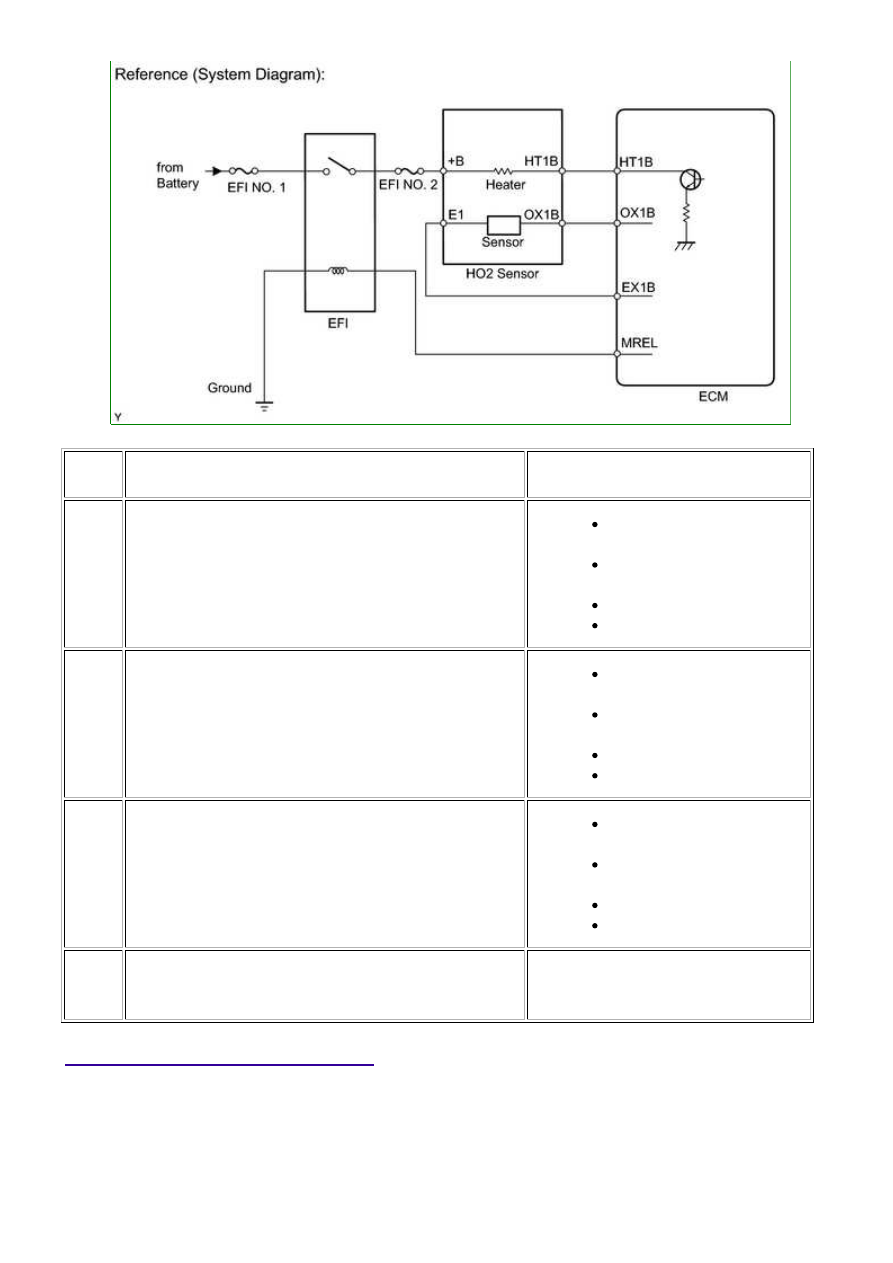

DESCRIPTION

Refer to DTC P0136



.

HINT:

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0037

P0057

The heater current is less than the specified value while

the heater is operating.

(1 trip detection logic)

Open in HO2 sensor heater

circuit

HO2 sensor heater (for

Sensor 2)

Integration relay

ECM

P0038

P0058

The heater current is higher than the specified value

while the heater is operating.

(1 trip detection logic)

Short in HO2 sensor heater

circuit

HO2 sensor heater (for

Sensor 2)

Integration relay

ECM

P0141

P0161

The cumulative heater resistance correction value

exceeds the threshold.

(2 trip detection logic)

Open or short in HO2 sensor

heater circuit

HO2 sensor heater (for

Sensor 2)

Integration relay

ECM

P102D

P105D

The heater current is higher than the specified value

while the heater is not operating.

(1 trip detection logic)

ECM

MONITOR DESCRIPTION

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0037,P0038...

Heated oxygen sensor heater range check (P0037, P0038, P0057,
P0058, P102D and P105D):

The ECM monitors the current applied to the O2 sensor heater to check the heater for malfunctions. If the

current is below the threshold value, the ECM determines that there is an open circuit in the heater. If the

current is above the threshold value, the ECM determines that there is a short circuit in the heater.

The ECM constantly monitors the current applied to the heater. If the ECM detects an open or short circuit, the

ECM turns the MIL on and sets a DTC.

If a malfunction is detected, the ECM cuts off the current applied to the heater.

Heated oxygen sensor heater performance (P0141 and P0161):

After the accumulated heater ON time exceeds 100 seconds, the ECM calculates the heater resistance using

the battery voltage and the current applied to the heater.

If the resistance is above the threshold value, the ECM determines that there is a malfunction in the HO2

sensor heater and sets DTC P0141 or P0161.

MONITOR STRATEGY

Related DTCs

P0037: Heated oxygen sensor heater (for Bank 1) range check (Low

electrical current)

P0038: Heated oxygen sensor heater (for Bank 1) range check (High

electrical current)

P0057: Heated oxygen sensor heater (for Bank 2) range check (Low

electrical current)

P0058: Heated oxygen sensor heater (for Bank 2) range check (High

electrical current)

P0141: Heated oxygen sensor heater performance (for Bank 1)

P0161: Heated oxygen sensor heater performance (for Bank 2)

P102D: Heated oxygen sensor heater stuck ON (for Bank 1 Sensor 2)

P105D: Heated oxygen sensor heater stuck ON (for Bank 2 Sensor 2)

Required Sensors/Components

(Main)

Heated oxygen sensor heater

Required Sensors/Components

(Related)

-

Once per driving cycle: P0141 and P0161

Duration

0.5 seconds: P0037, P0057, P102D and P105D

Within 3 seconds: P0038 and P0058

10 seconds: P0141 and P0161

MIL Operation

Immediate: P0037, P0038, P0057, P0058, P102D and P105D

2 driving cycles: P0141 and P0161

TYPICAL ENABLING CONDITIONS

P0037 and P0057 (Case 1)

Monitor runs whenever following DTCs not stored

None
