PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PYF09WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front Side): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

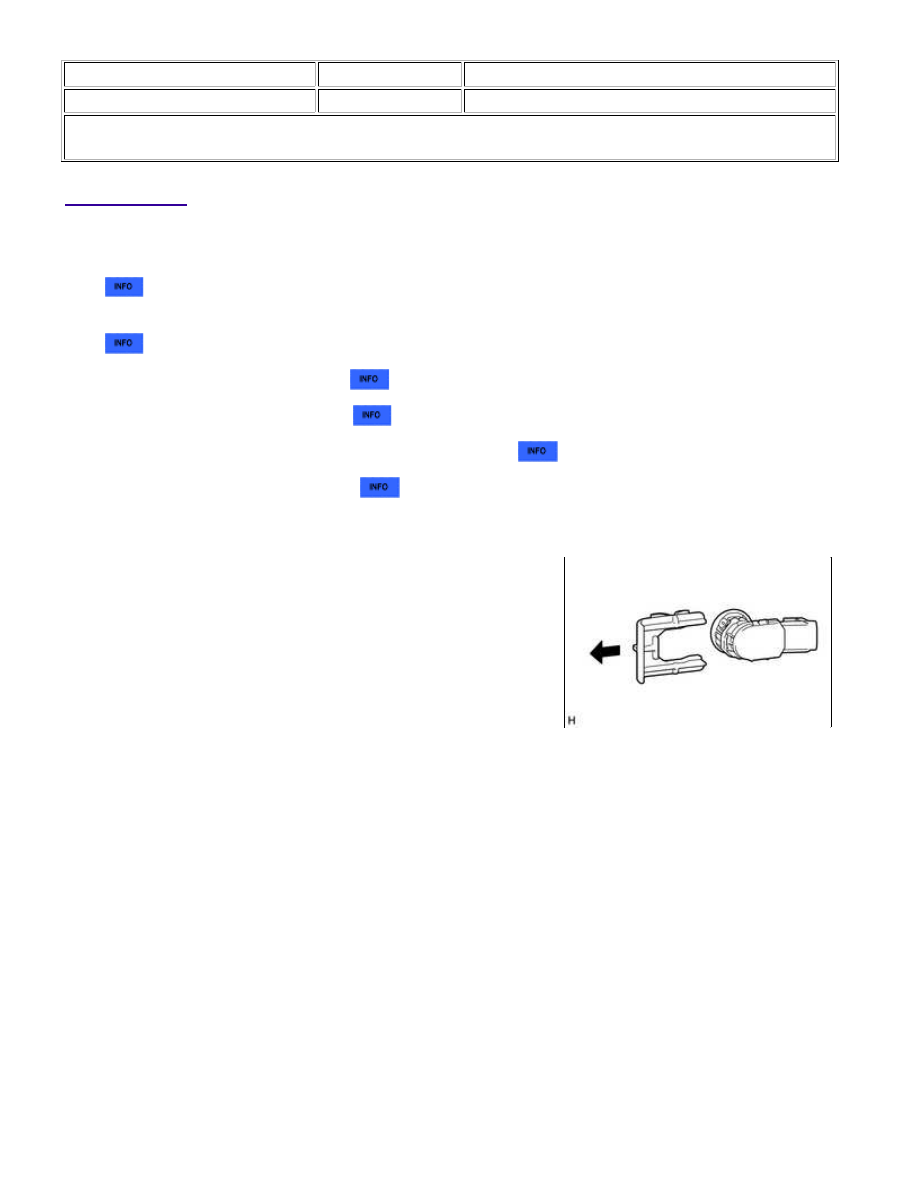

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

2. REMOVE FRONT END PANEL LH

3. REMOVE FRONT END PANEL RH

4. REMOVE FRONT BUMPER CENTER UPPER RETAINER

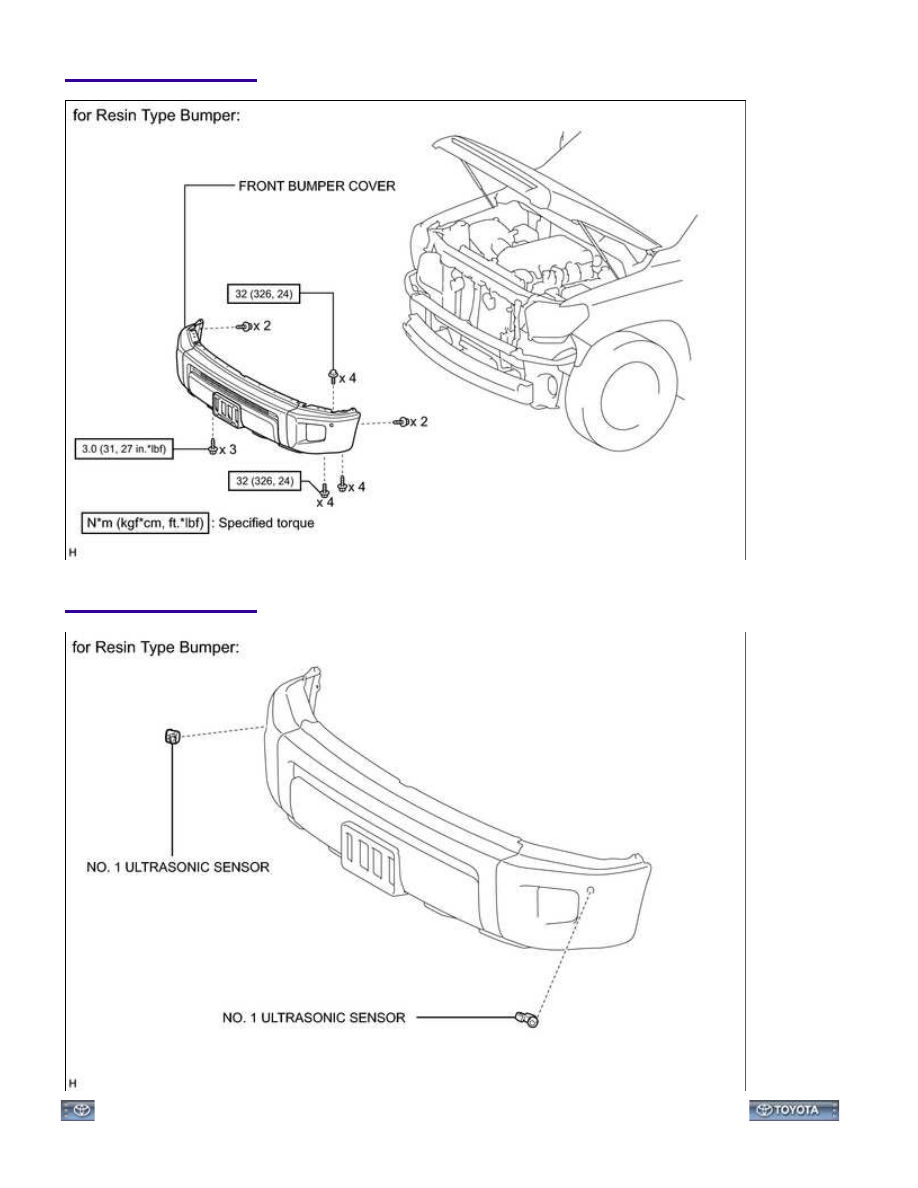

5. REMOVE FRONT BUMPER COVER

6. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER (for Steel Type Bumper)

(a) Remove the No. 1 ultrasonic sensor retainer as shown in the

illustration.

HINT:

The illustration shows the No. 1 ultrasonic sensor retainer for the

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

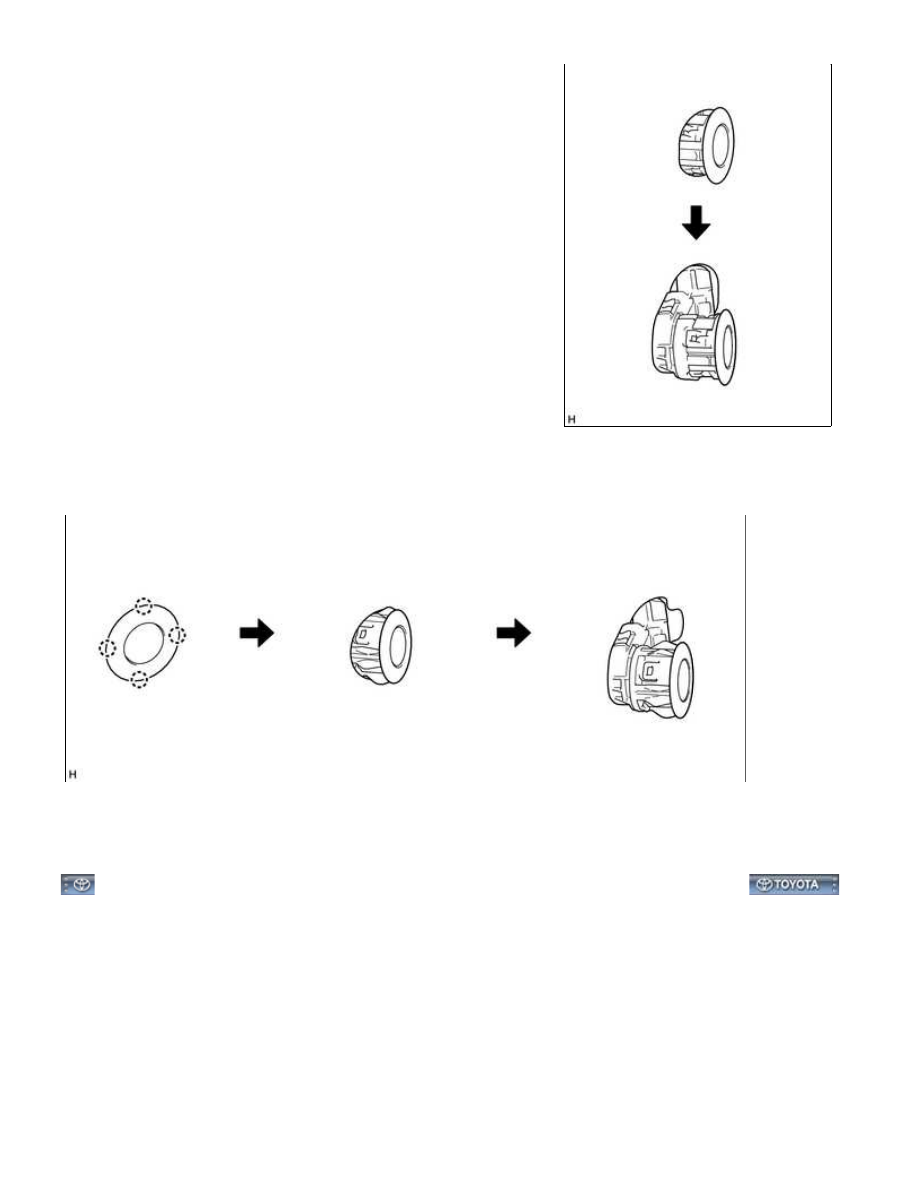

(a) Remove the No. 1 ultrasonic sensor as shown in the illustration.

HINT:

The illustration shows the No. 1 ultrasonic sensor for the LH. The

(a) Detach the 4 claws and remove the No. 1 ultrasonic sensor as shown in the illustration.

HINT:

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000005L2S001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front Side): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

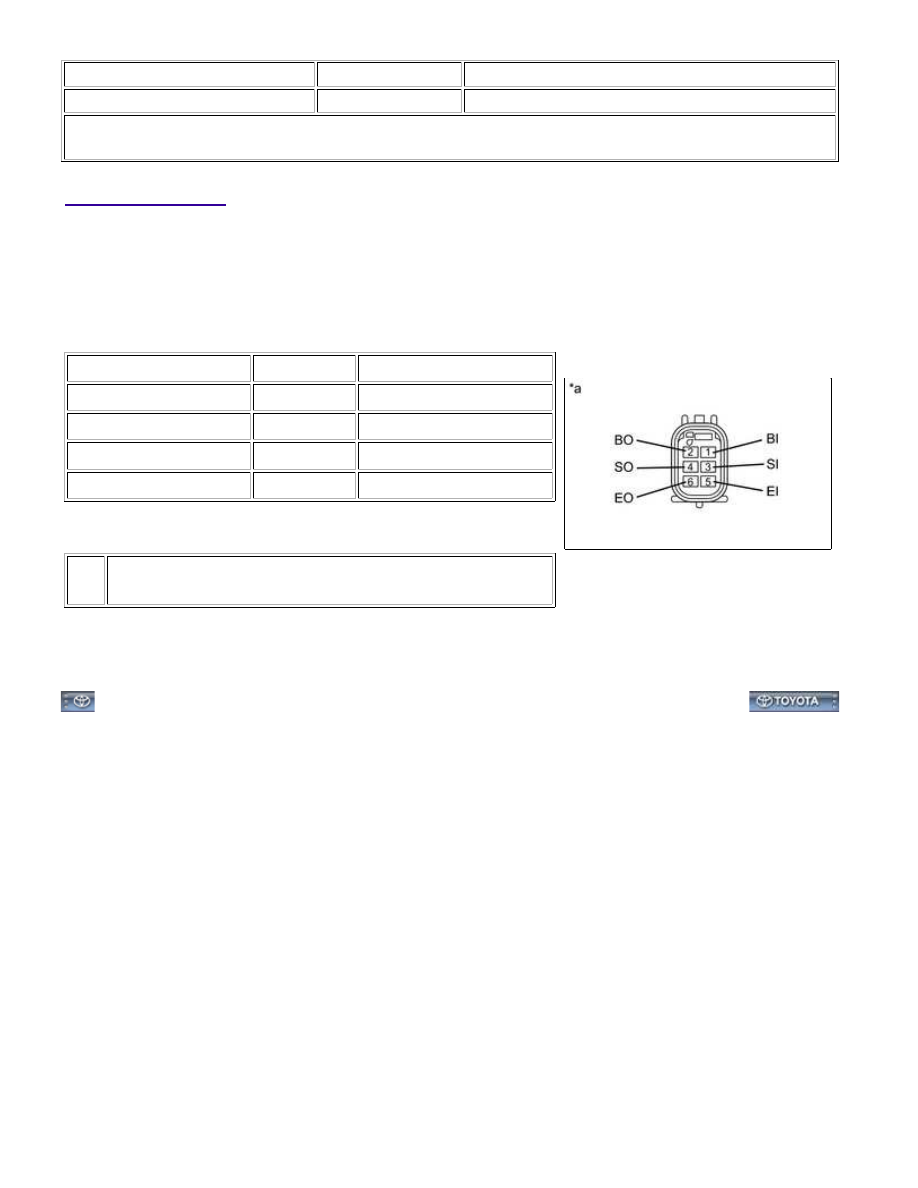

1. INSPECT NO. 1 ULTRASONIC SENSOR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (BI) - 5 (EI)

Always

10 kΩ or higher

1 (BI) - 2 (BO)

Always

10 kΩ or higher

3 (SI) - 4 (SO)

Always

Below 1 Ω

5 (EI) - 6 (EO)

Always

Below 1 Ω

Text in Illustration

*a

Component without harness connected:

(No. 1 Ultrasonic Sensor)

If the result is not as specified, replace the No. 1 ultrasonic

sensor.
