Toyota Tundra (2015 year). Manual - part 1833

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WK01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PURGE VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

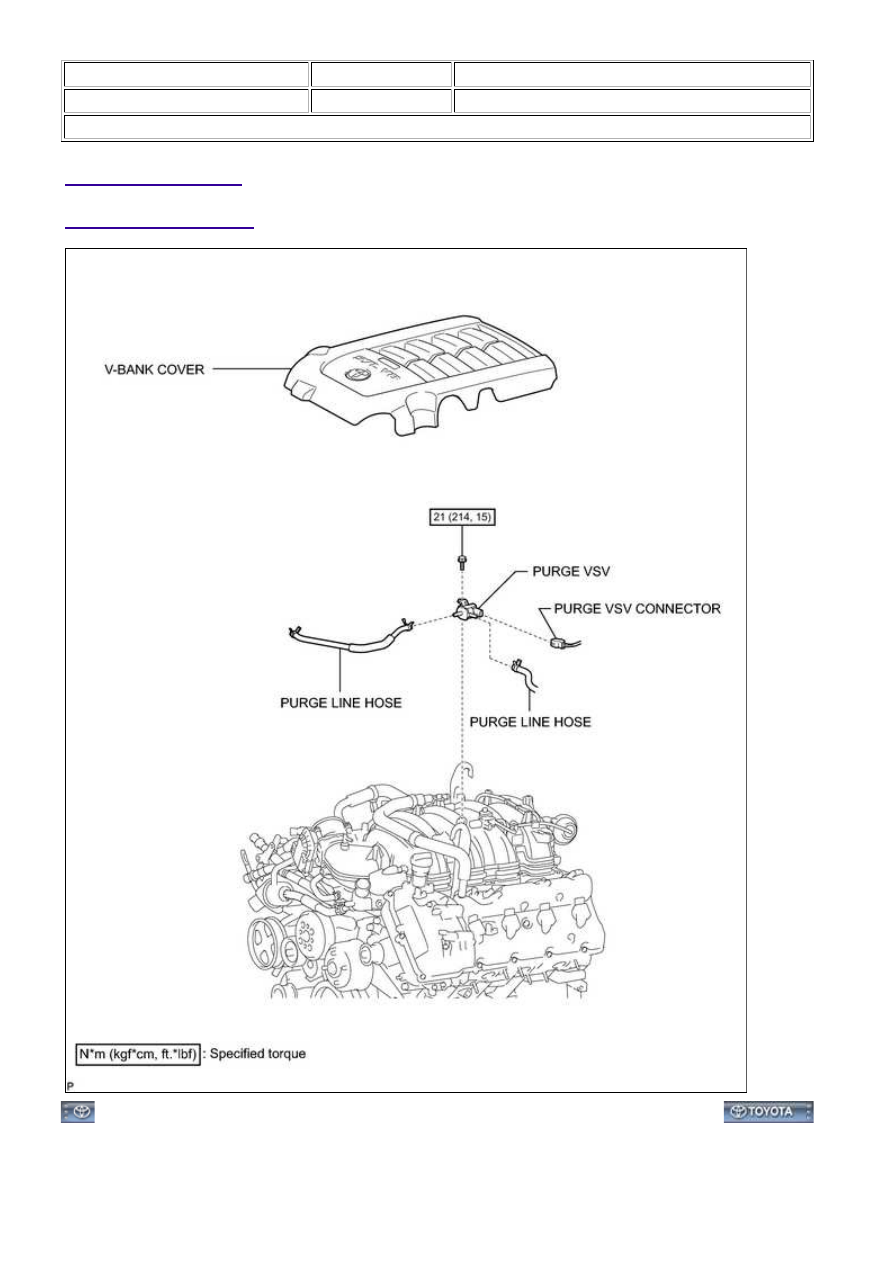

COMPONENTS

ILLUSTRATION

3UR-FE EMISSION CONTROL: PURGE VALVE: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WL01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PURGE VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

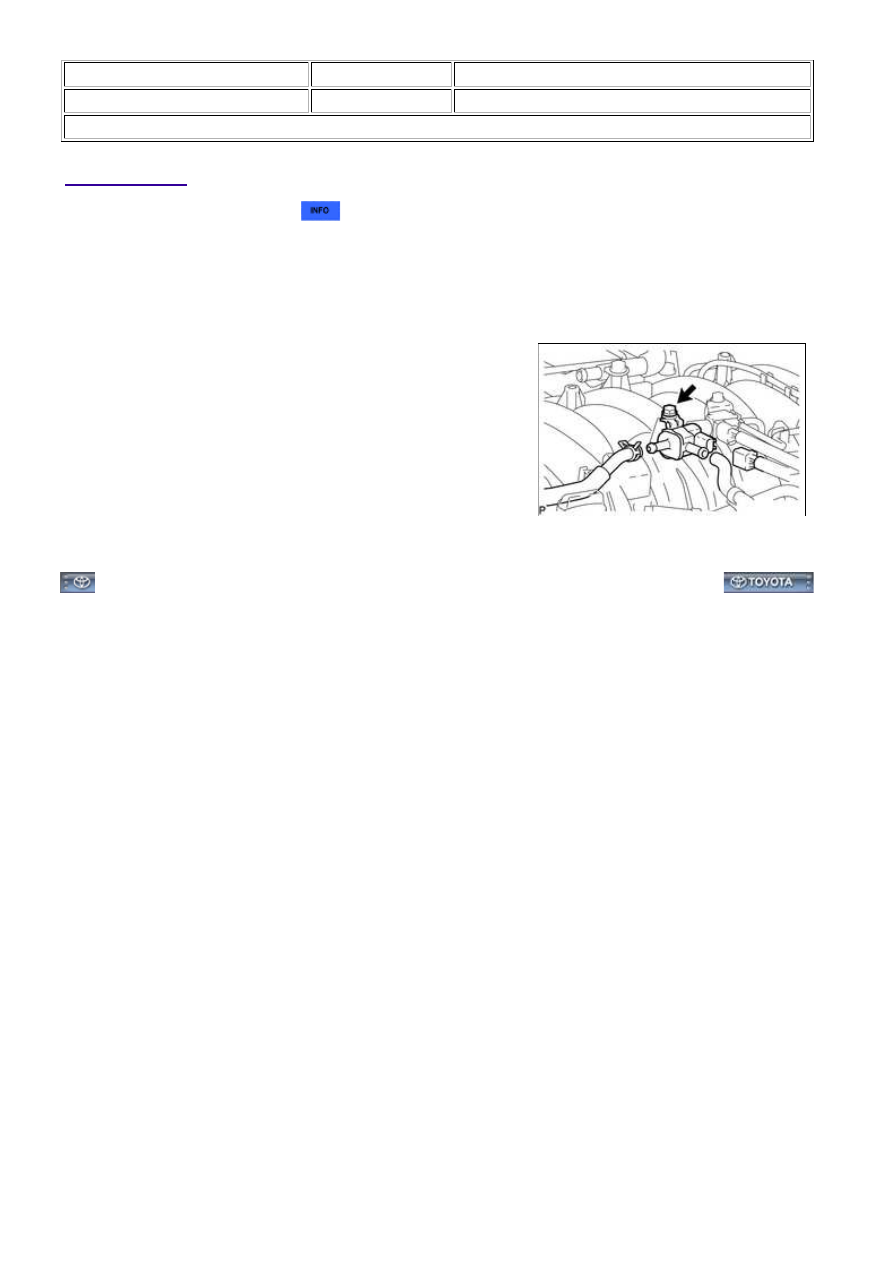

REMOVAL

1. REMOVE V-BANK COVER

2. DISCONNECT PURGE LINE HOSE

(a) Disconnect the 2 purge line hoses.

3. REMOVE PURGE VSV

(a) Disconnect the connector.

(b) Remove the bolt and purge VSV.

3UR-FE EMISSION CONTROL: PURGE VALVE: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LK03NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

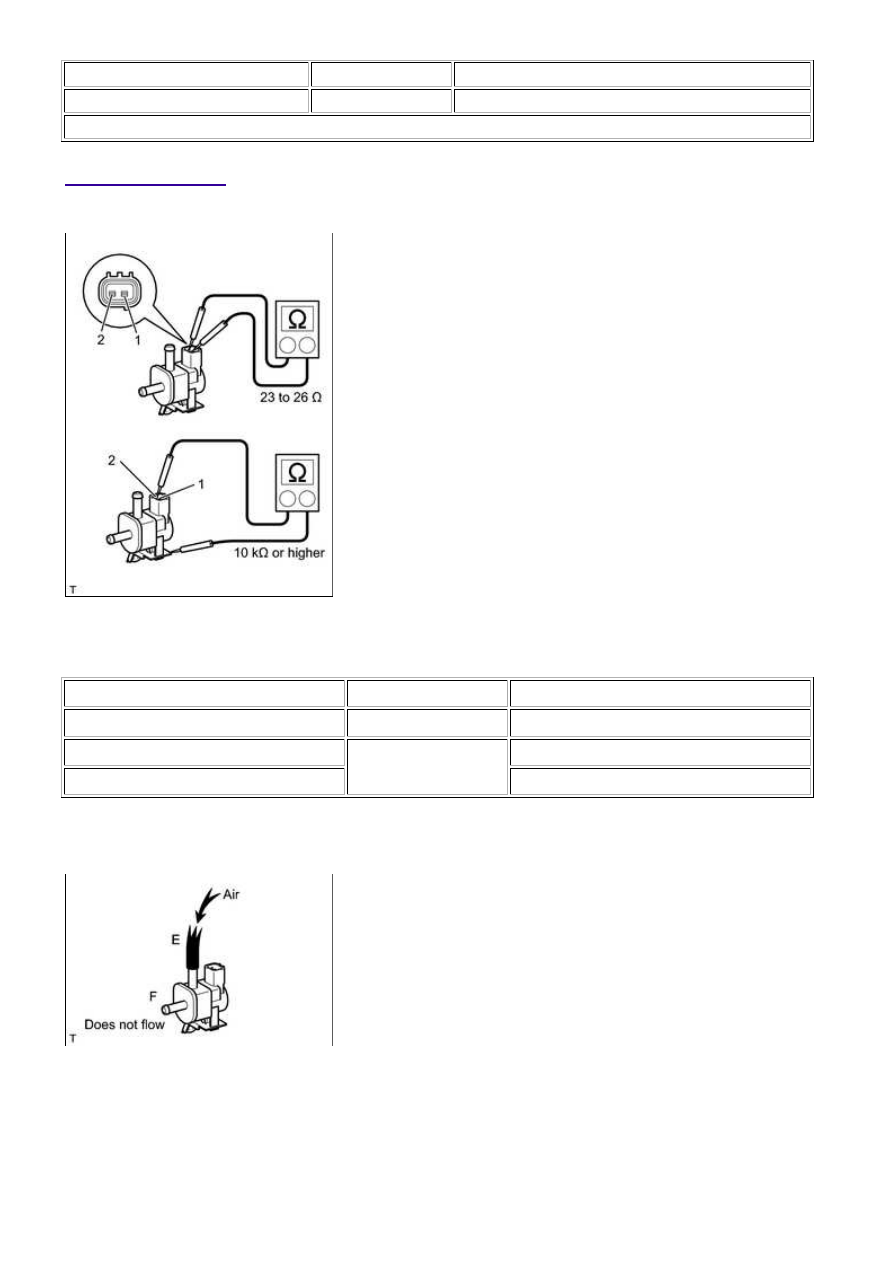

INSPECTION

1. INSPECT PURGE VSV

(a) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

23 to 26 Ω

1 - VSV body ground

Always

10 kΩ or higher

2 - VSV body ground

10 kΩ or higher

If the result is not as specified, replace the purge VSV.

(b) Inspect the purge VSV operation.

(1) Check that air does not flow from ports.

3UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 201...

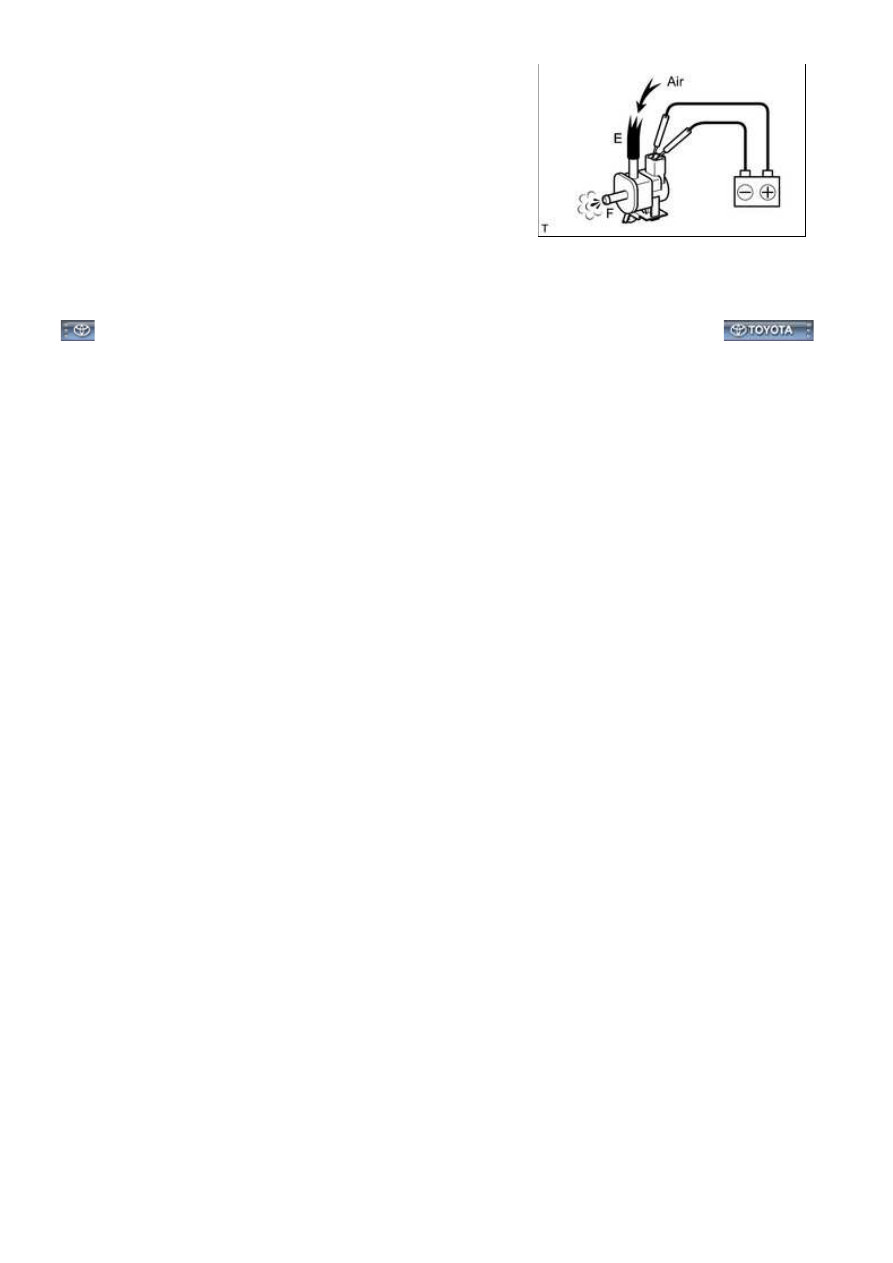

(2) Apply battery voltage across the terminals.

(3) Check that air flows from ports.

If the result is not as specified, replace the purge VSV.

3UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 201...
