Title: 3UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL CANISTER PUMP MODULE

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Engage the 2 claws to install a new canister pump module

to the charcoal canister assembly.

NOTICE:

Do not allow foreign matter such as grease, oil or water to
adhere to the O-rings.
Ensure that the claws are engaged properly.

2. INSTALL CHARCOAL CANISTER ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Install the charcoal canister assembly with the 4 bolts.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(2) Attach the wire harness clamp.

(3) Connect the vent line hose.

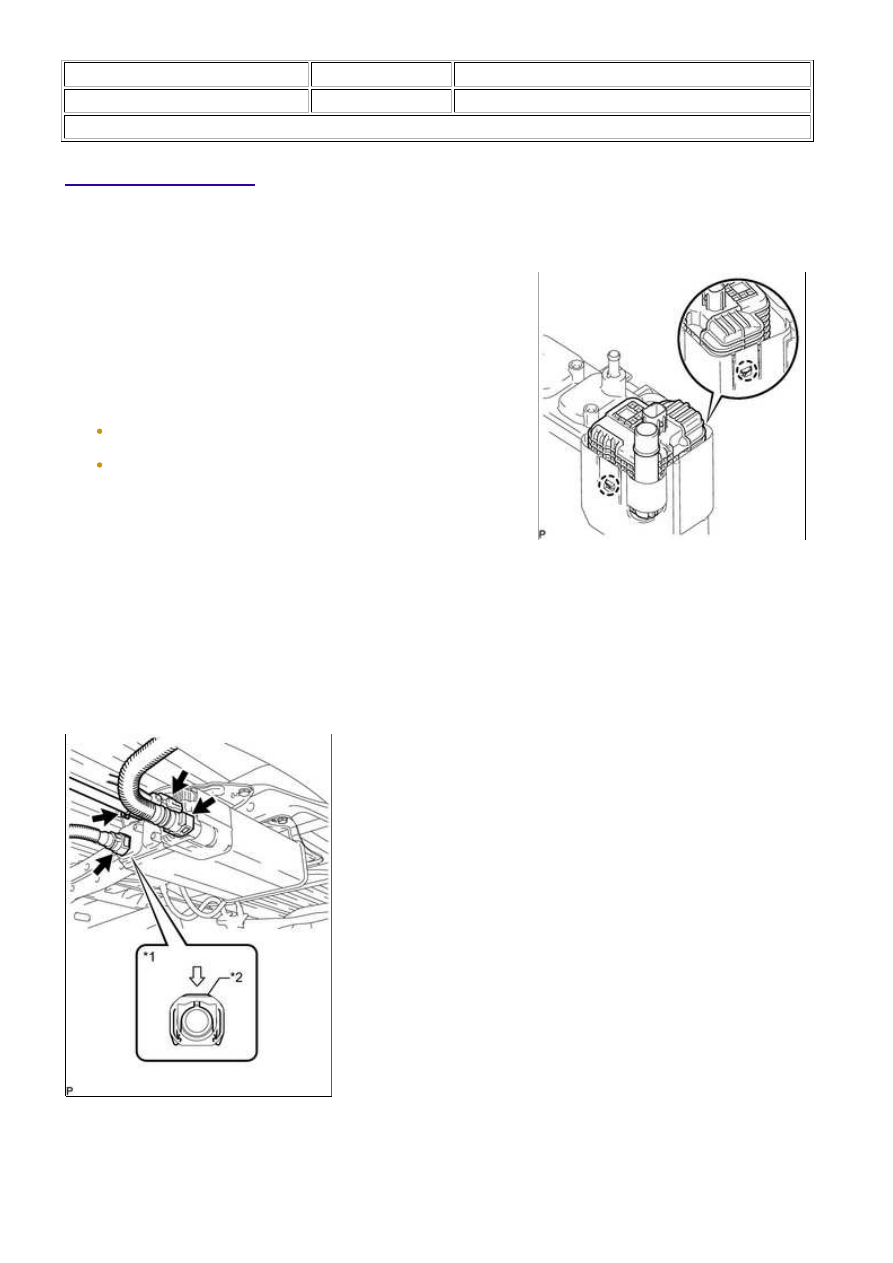

Text in Illustration

3UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 201...

*1

Vent Line Hose

*2

Retainer

Push

Push the vent line hose into the port and push the retainer to lock it.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the vent line hose, check that the vent line hose and valve are

securely connected by pulling on them.

1.

(4) Connect the air inlet line hose.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the air inlet line hose, check that the air inlet line hose and valve are securely
connected by pulling on them.

(5) Connect the purge line hose.

(6) Connect the canister pump module connector.

(7) Connect the wiring harness clamp bracket with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) for 144 L (38 US gal) Fuel Tank:

(1) Install the charcoal canister assembly with the 4 bolts.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(2) Attach the wire harness clamp.

(3) Connect the vent line hose.

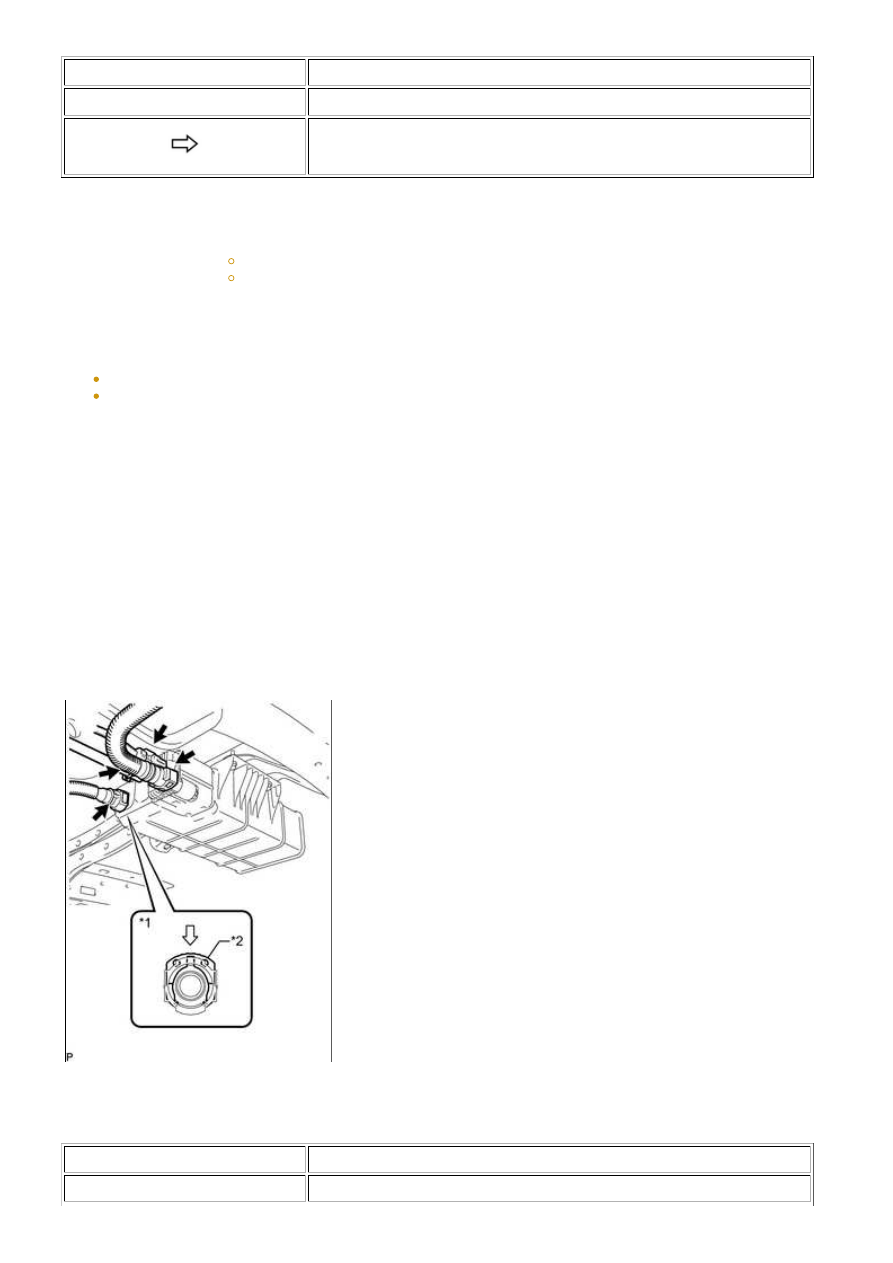

Text in Illustration

*1

Vent Line Hose

*2

Retainer

3UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 201...

Push

Push the vent line hose into the port and push the retainer to lock it.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the vent line hose, check that the vent line hose and valve are

securely connected by pulling on them.

1.

(4) Connect the air inlet line hose.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the air inlet line hose, check that the air inlet line hose and valve are securely
connected by pulling on them.

(5) Connect the purge line hose.

(6) Connect the canister pump module connector.

(7) Connect the wiring harness clamp bracket with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000314Y01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

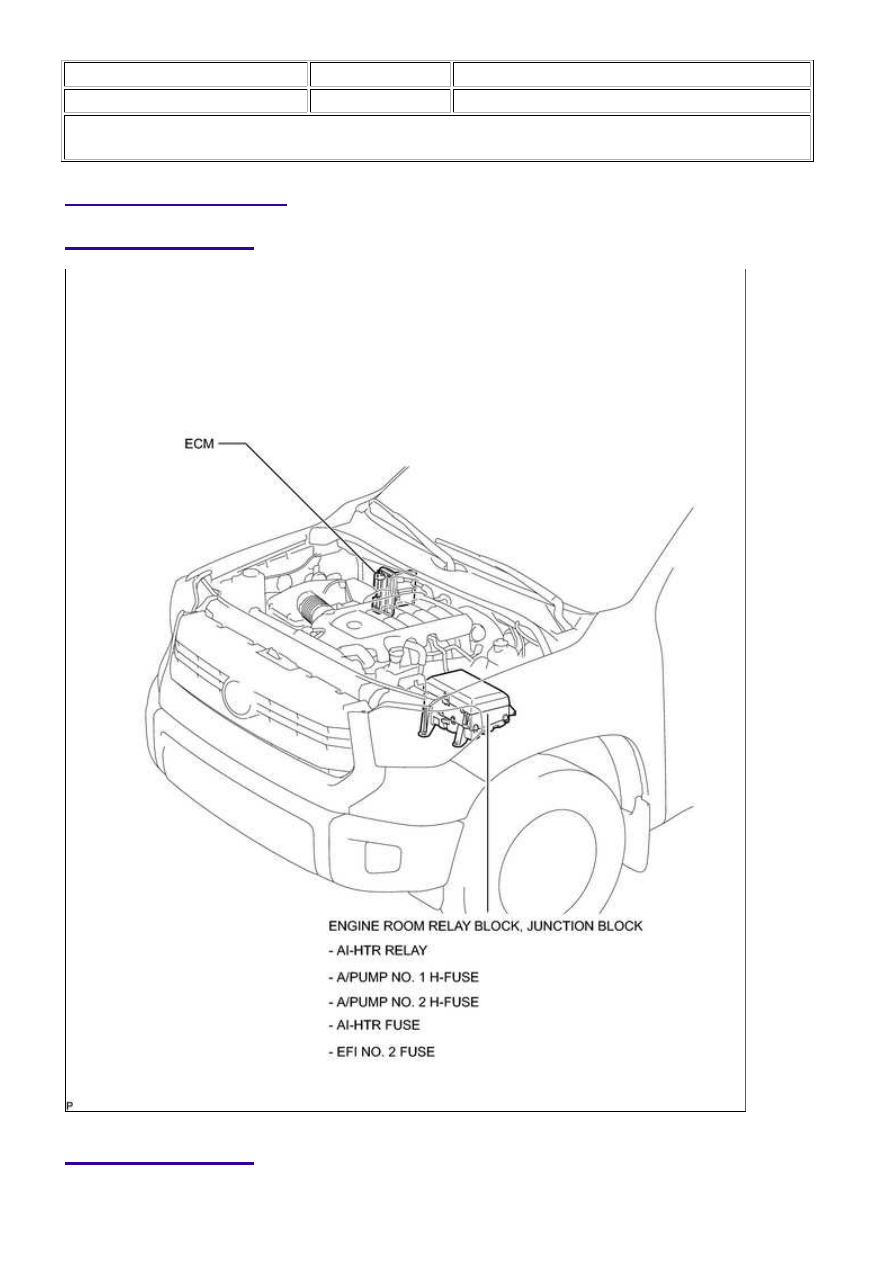

PARTS LOCATION
