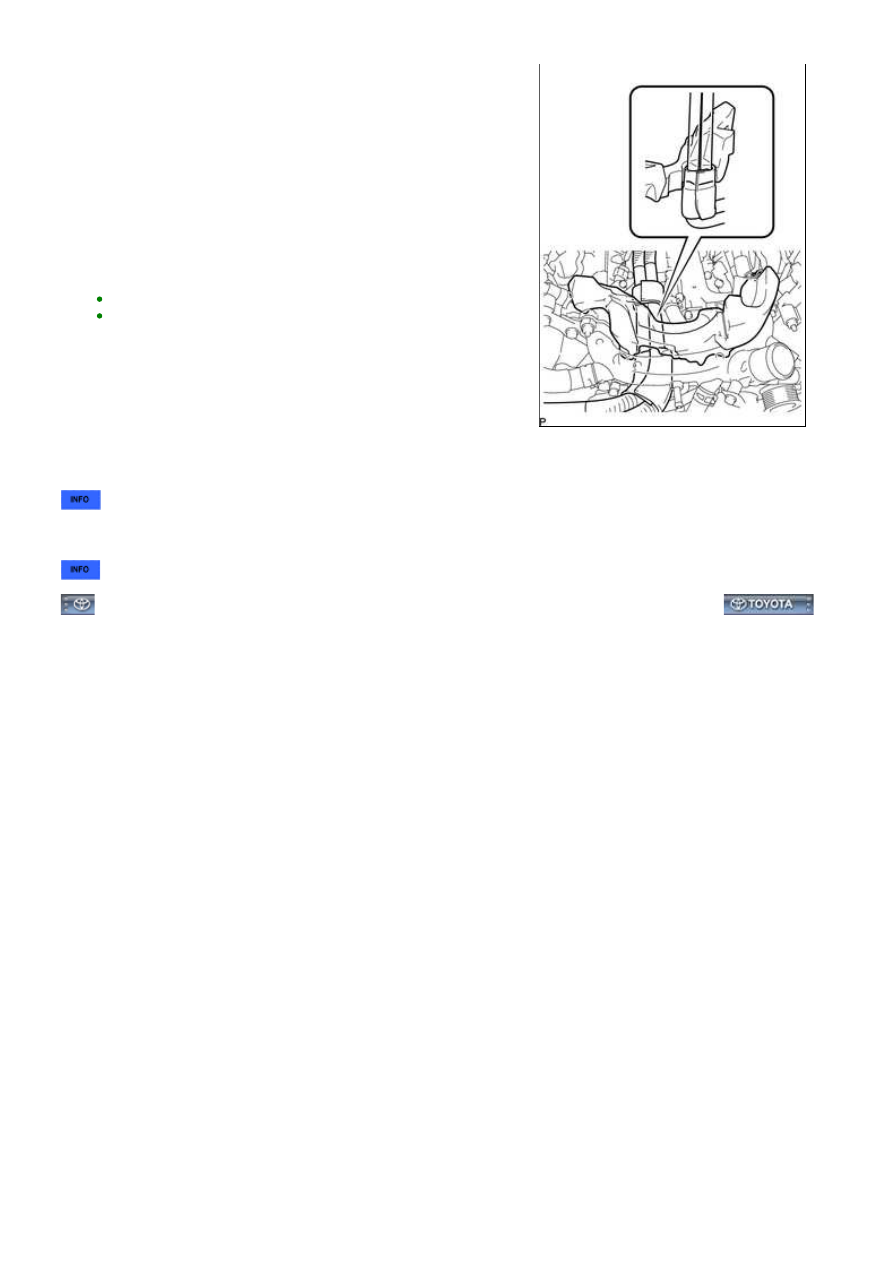

14. INSTALL NO. 2 ENGINE COVER

NOTICE:

Make sure that the No. 2 engine cover is level with the top

Align the No. 2 engine cover cutout with the air tube.
Align the No. 2 engine cover with the front water by-pass
joint and cylinder head wall.

15. INSTALL INTAKE MANIFOLD

16. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY

3UR-FE EMISSION CONTROL: AIR SWITCHING VALVE: INSTAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002HXR00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: CANISTER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

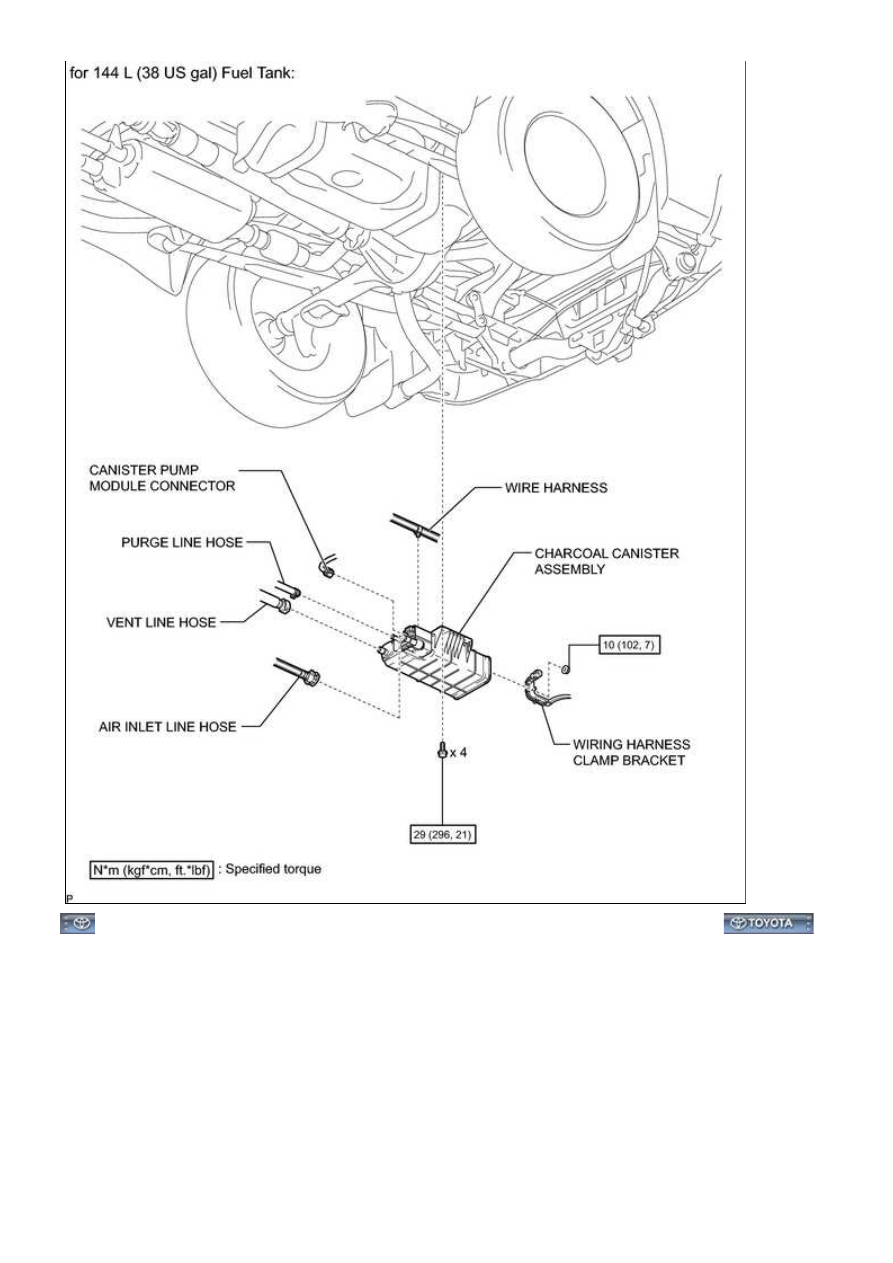

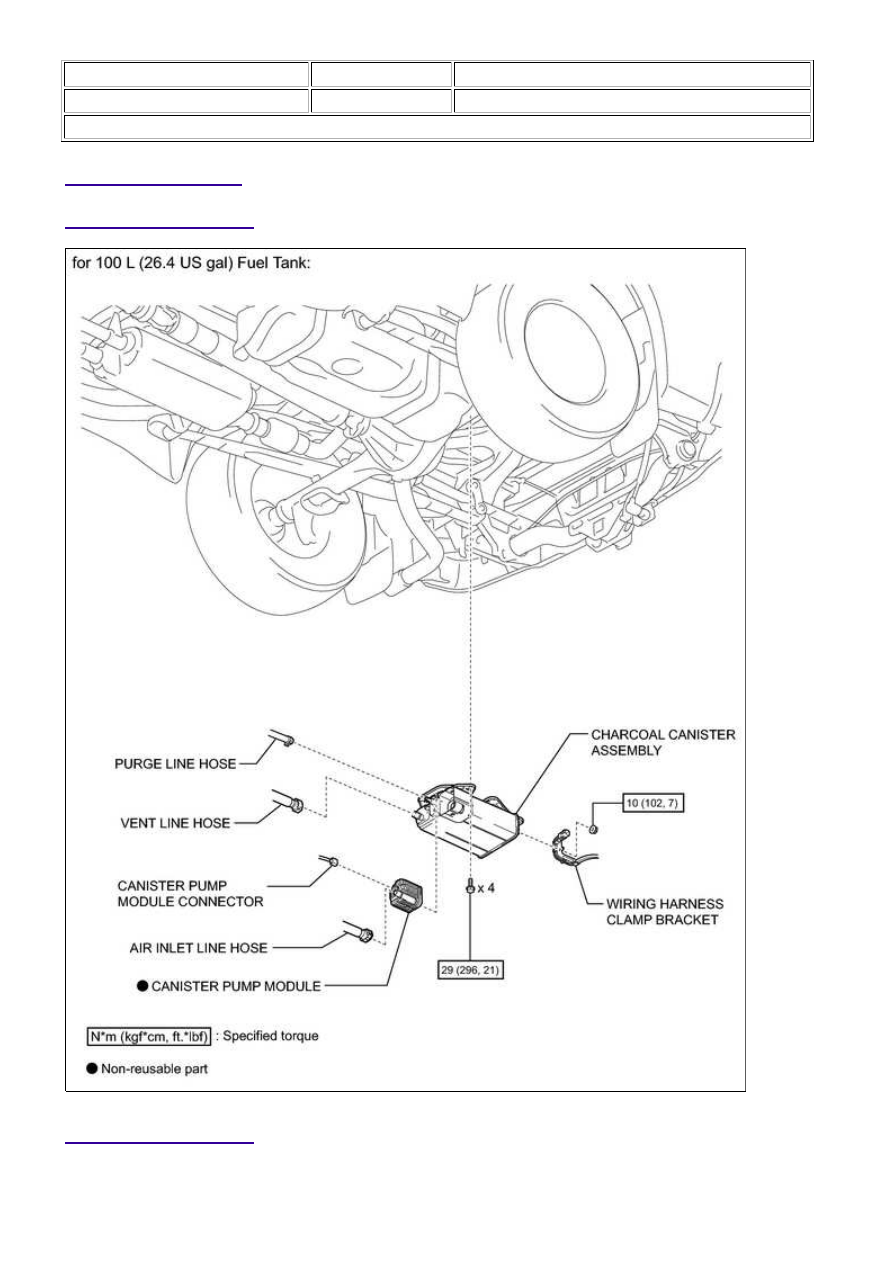

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE EMISSION CONTROL: CANISTER: COMPONENTS; 2015...

3UR-FE EMISSION CONTROL: CANISTER: COMPONENTS; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HXS03HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

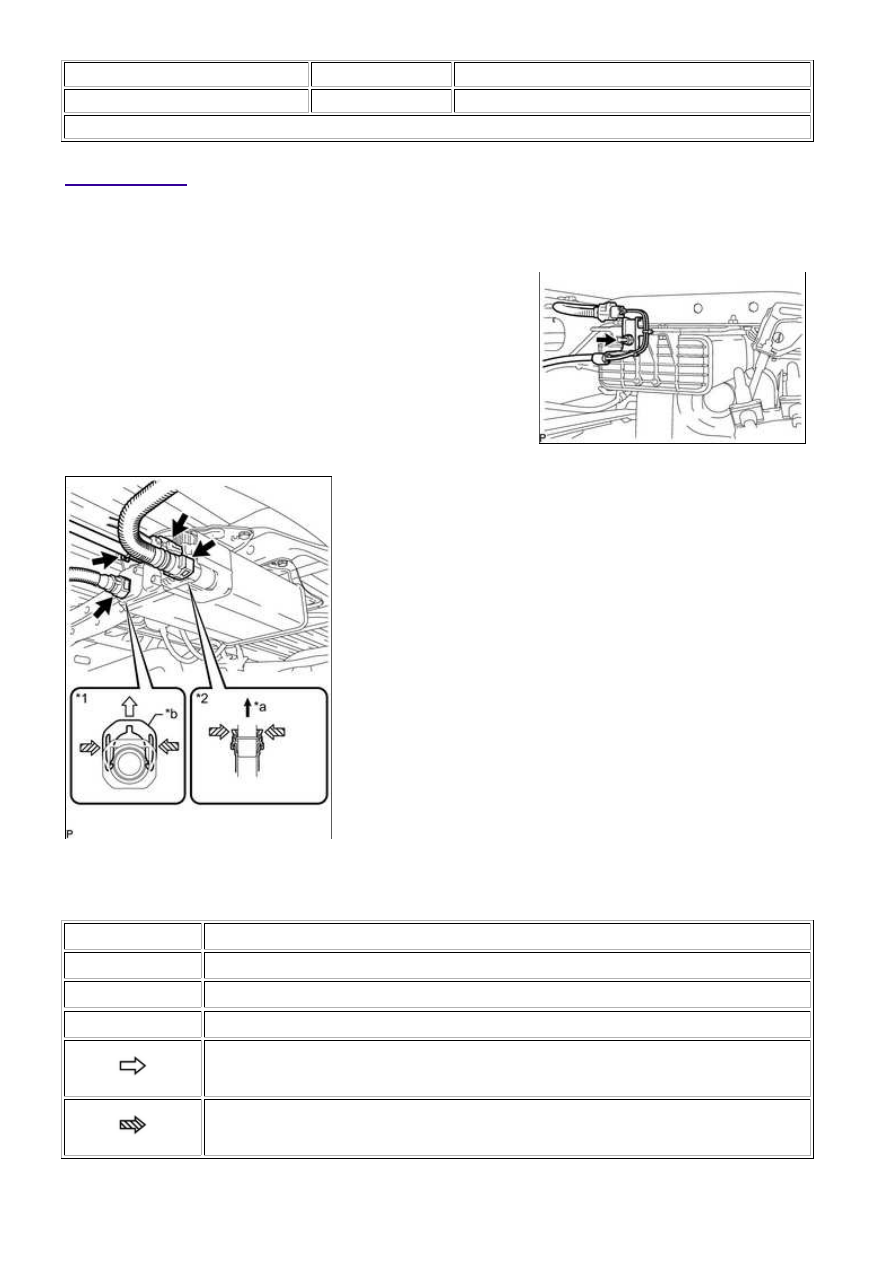

REMOVAL

1. REMOVE CHARCOAL CANISTER ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Remove the nut and disconnect the wiring harness clamp

bracket.

(2) Disconnect the canister pump module connector.

Text in Illustration

*1

Vent Line Hose

*2

Air Inlet Line Hose

*a

Charcoal Canister Assembly Side

*b

Retainer

Upper

Pinch

(3) Disconnect the purge line hose.
