Toyota Tundra (2015 year). Manual - part 1781

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000031GM025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE INTAKE: INTAKE SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

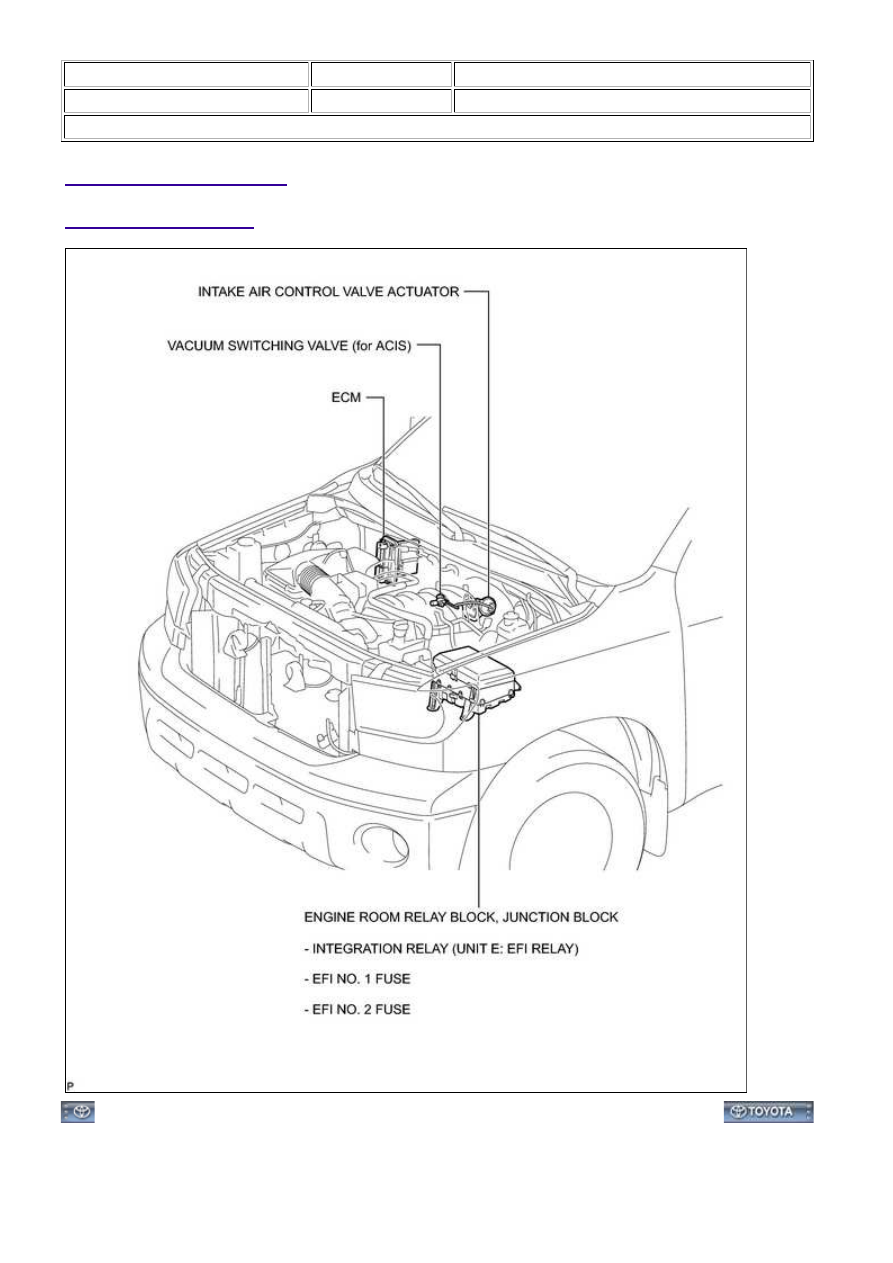

PARTS LOCATION

ILLUSTRATION

3UR-FBE INTAKE: INTAKE SYSTEM: PARTS LOCATION; 2015 M...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000031GN01RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE INTAKE: INTAKE SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

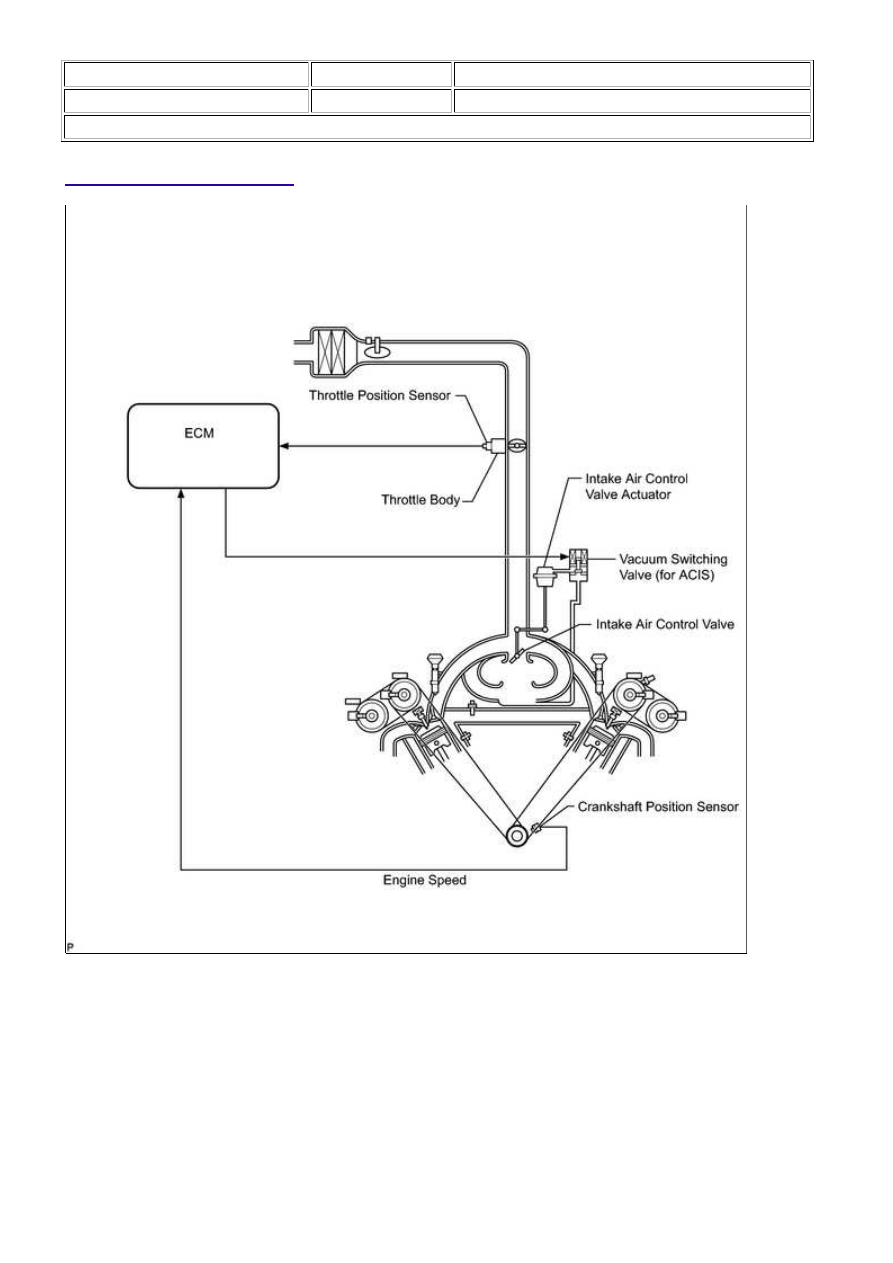

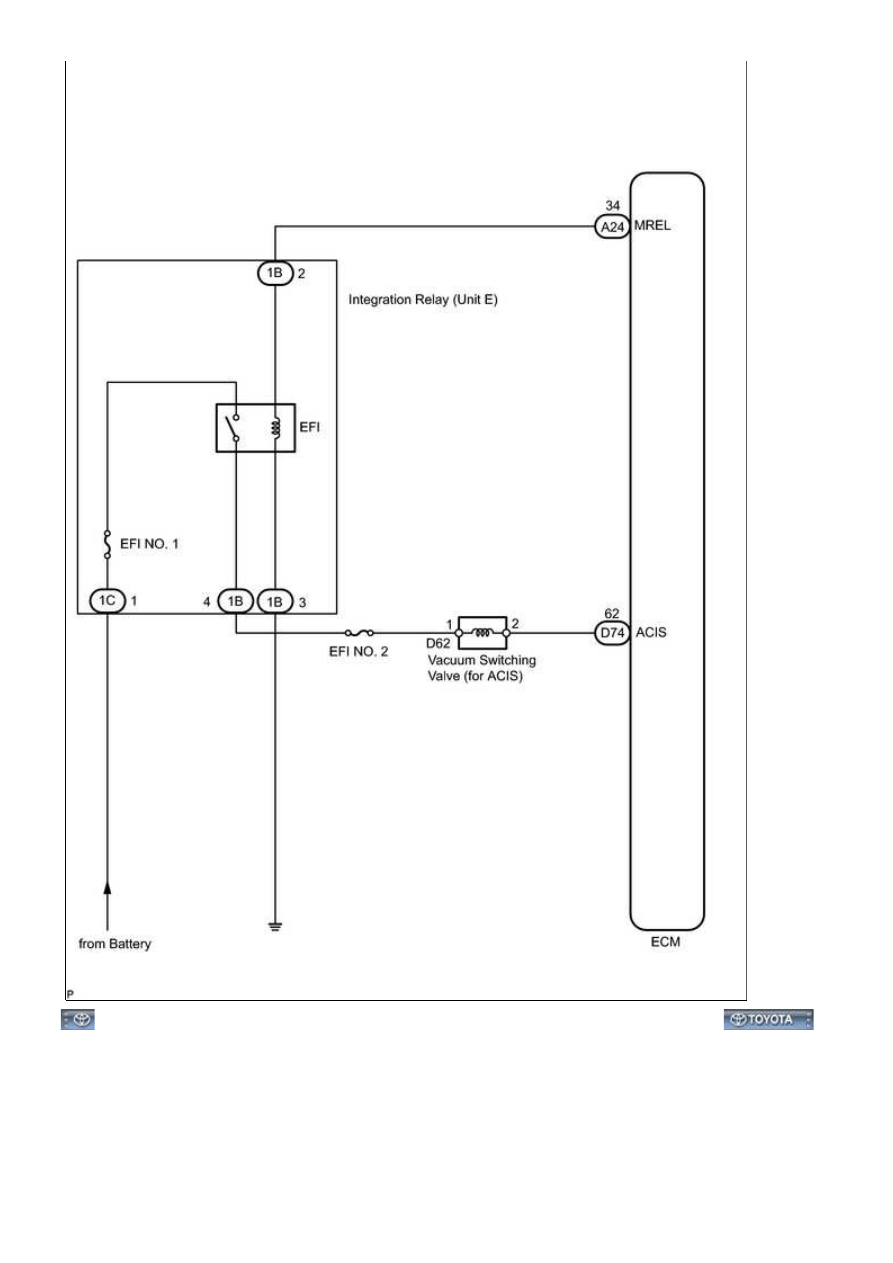

SYSTEM DIAGRAM

3UR-FBE INTAKE: INTAKE SYSTEM: SYSTEM DIAGRAM; 2015 ...

3UR-FBE INTAKE: INTAKE SYSTEM: SYSTEM DIAGRAM; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000003112026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE INTAKE: INTAKE SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

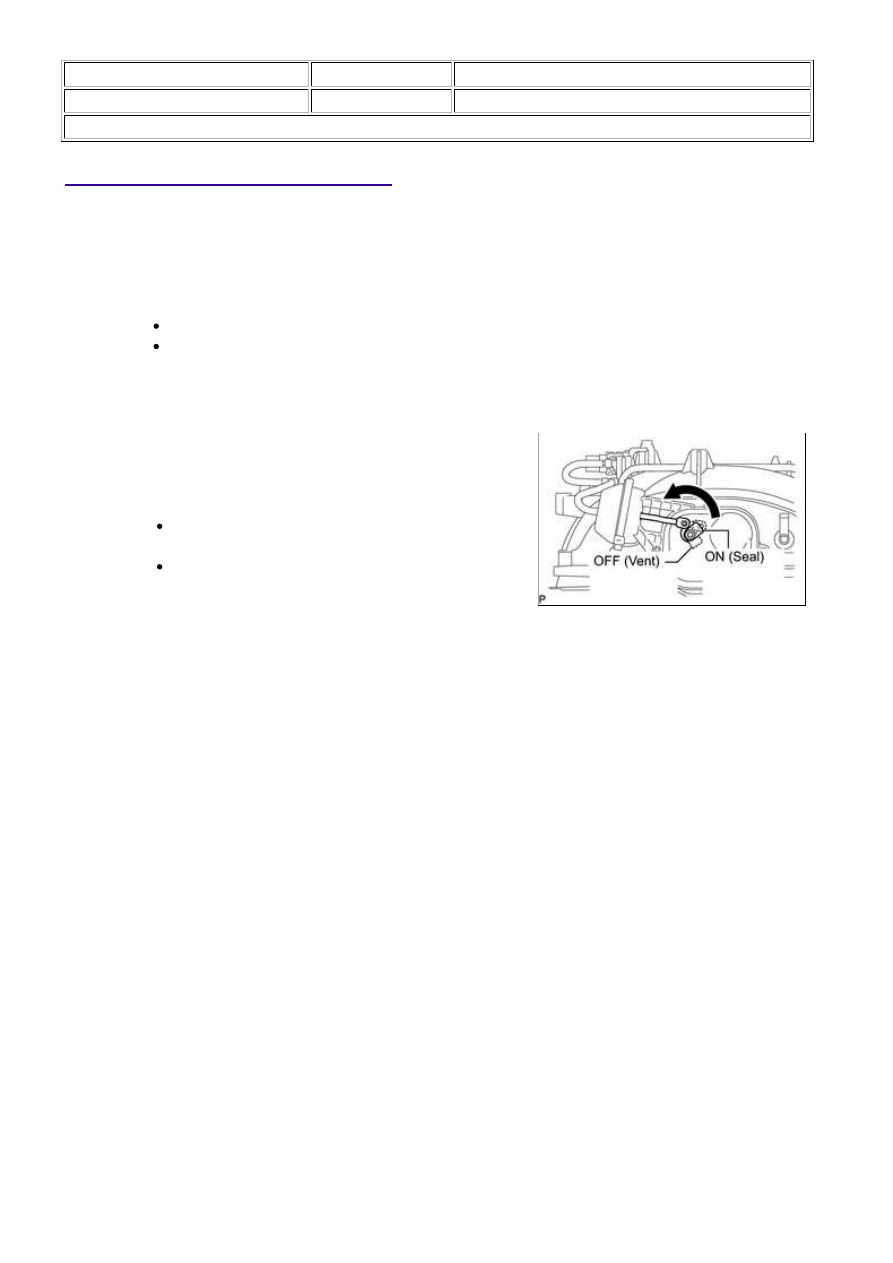

ON-VEHICLE INSPECTION

1. INSPECT INTAKE AIR CONTROL VALVE

(a) Remove the V-bank cover.

(b) Start the engine.

Racing the engine to 4700 rpm or more.

NOTICE:

Do not increase the engine speed to 5400 rpm or more.

(d) Check that the VSV (for ACIS) is OFF (vent) under the

following conditions below.

Releasing the accelerator pedal while under the VSV

(for ACIS) OFF condition.

The engine is idling.

(e) Connect the Techstream to the DLC3.

(f) Perform the Active Test, and then check that the actuator rod operates.

If the result is not as specified, inspect the intake air control valve, vacuum tank and VSV (for ACIS) for

normal operation. Replace malfunctioning parts as necessary.

(g) Install the V-bank cover.

2. CHECK INTAKE AIR CONTROL VALVE OPERATION

(a) Remove the V-bank cover.

3UR-FBE INTAKE: INTAKE SYSTEM: ON-VEHICLE INSPECTION;...
