SYMPTOM

SUSPECTED AREA

SEE

PAGE

Problem with the rear view

monitor image (color, disorder

may be temporarily distorted when the vehicle is close to an object

that transmits radio waves, such as a telecommunication tower, an

airport or a truck equipped with a transceiver)

-

Proceed to "Screen Flicker or Color Distortion"

Proceed to "Image from Camera for Rear View Monitor is Abnormal"

Replace radio and display receiver assembly (for Column Shift Type)

Replace radio and display receiver assembly (for Floor Shift Type)

When the rear view monitor

screen is displayed, the lines are

misaligned (the image from the

camera is tilted)

Check that the camera is correctly installed

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000051N6015X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): DTC CHECK /

CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

HINT:

Refer to Audio and Visual System



.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000013ZZ0D6X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): TERMINALS

OF ECU; 2015 MY Tundra [08/2014 -        ]

TERMINALS OF ECU

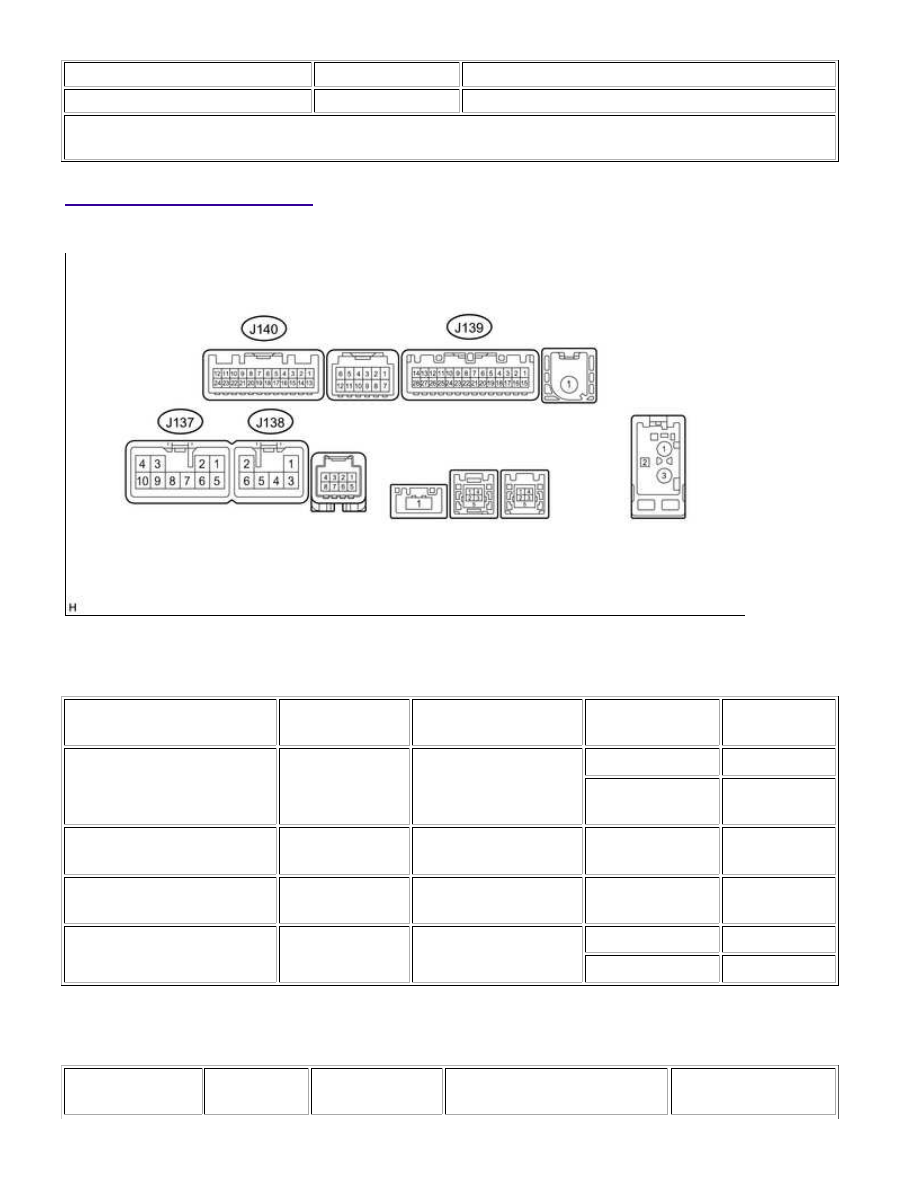

1. CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY

(a) Disconnect the J137 and J139 radio and display receiver assembly connectors.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO. (SYMBOL)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

J137-3 (ACC1) - J137-7

(GND1)

GR - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch

ACC

11 to 14 V

J137-4 (+B1) - J137-7

(GND1)

V - W-B

Power source (+B)

Always

11 to 14 V

J137-7 (GND1) - Body ground

W-B - Body

ground

Ground

Always

Below 1 Ω

J139-1 (IG) - J137-7 (GND1)

P - W-B

Power source (IG)

Ignition switch off

Below 1 V

Ignition switch ON

11 to 14 V

(c) Reconnect the J137 and J139 radio and display receiver assembly connectors.

(d) Measure the voltage and waveform according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

J139-2 (REV) -

J137-7 (GND1)

Y - W-B

Reverse signal

Ignition switch ON, shift lever

in R

7.5 to 14 V

Ignition switch ON, shift lever

not in R

Below 1 V

J140-11 (CA+) -

J140-23 (CGND)

B - Shielded

Power source

Ignition switch ACC

5.5 to 7.05 V

J140-12 (V+) -

J140-24 (V-)

R - W

Display signal

Ignition switch ON

Pulse generation (See

waveform 1)

Ignition switch ON, screen

blacked out by covering

camera lens

Pulse generation (See

waveform 2)

J140-23 (CGND) -

Body ground

Shielded -

Body ground

Shielded ground

Always

Below 1 V

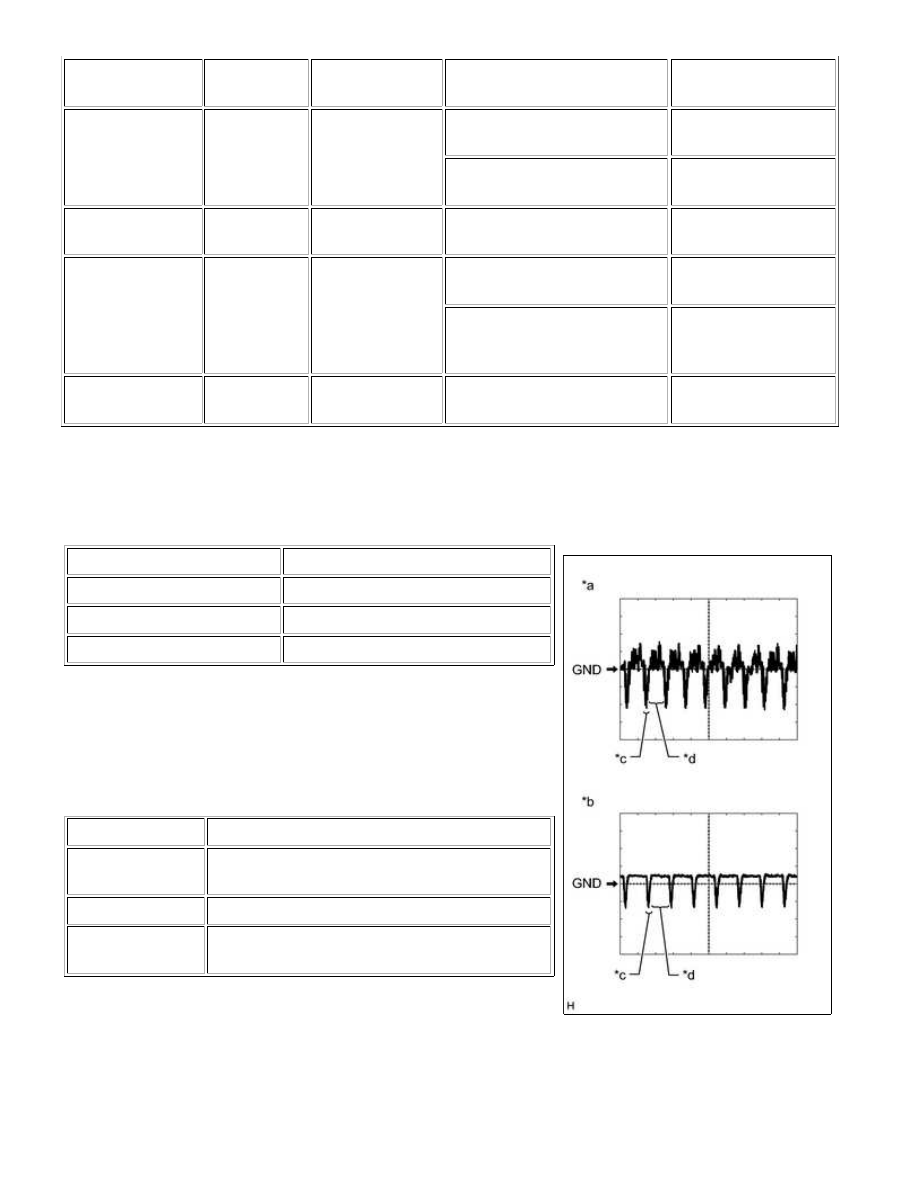

(e) Using an oscilloscope, check the waveform.

(1) Waveform 1

Measurement Condition

ITEM

CONTENT

Terminal No. (Symbol)

J140-12 (V+) - J140-24 (V-)

Tool Setting

0.2 V/DIV., 50 µs/DIV.

Condition

Ignition switch ON

HINT:

The video waveform changes according to the image sent by the

television camera assembly.

(2) Waveform 2

Measurement Condition

ITEM

CONTENT

Terminal No.

(Symbol)

J140-12 (V+) - J140-24 (V-)

Tool Setting

0.2 V/DIV., 50 µs/DIV.

Condition

Ignition switch ON, screen blacked out by

covering camera lens

HINT:

The video waveform changes according to the image sent by the

television camera assembly.

Text in Illustration
