Toyota Tundra (2015 year). Manual - part 1772

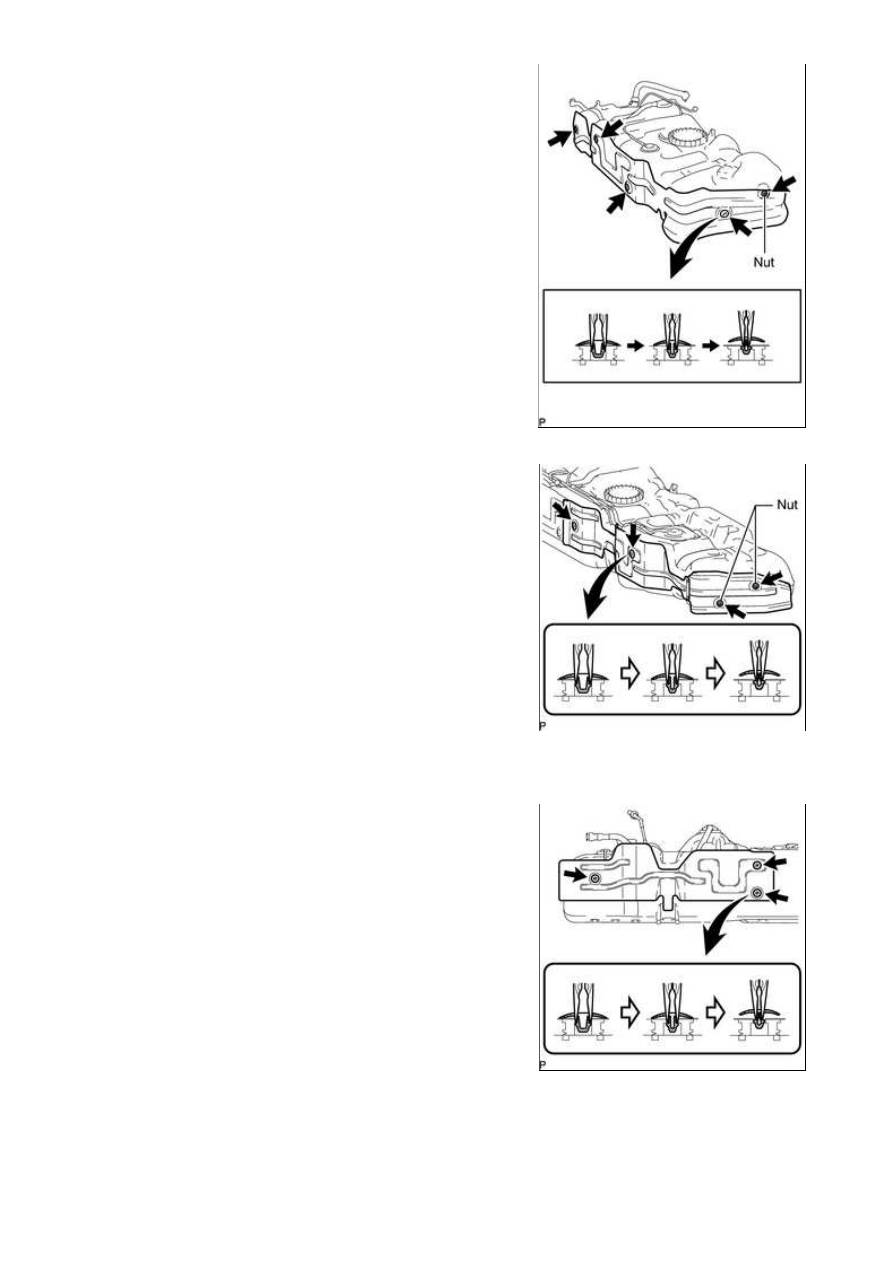

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Remove the nut from the No. 1 fuel tank heat insulator.

(2) Using needle-nose pliers, remove the 4 clips shown in the

illustration and then remove the No. 1 fuel tank heat

insulator.

(b) for 144 L (38 US gal) Fuel Tank:

(1) Remove the 2 nuts from the No. 1 fuel tank heat

insulator.

(2) Using needle-nose pliers, remove the 2 clips shown in the

illustration and then remove the No. 1 fuel tank heat

insulator.

17. REMOVE NO. 2 FUEL TANK HEAT INSULATOR (for 144 L (38 US gal) Fuel Tank)

(a) Using needle-nose pliers, remove the 3 clips shown in the

illustration and then remove the No. 2 fuel tank heat

insulator.

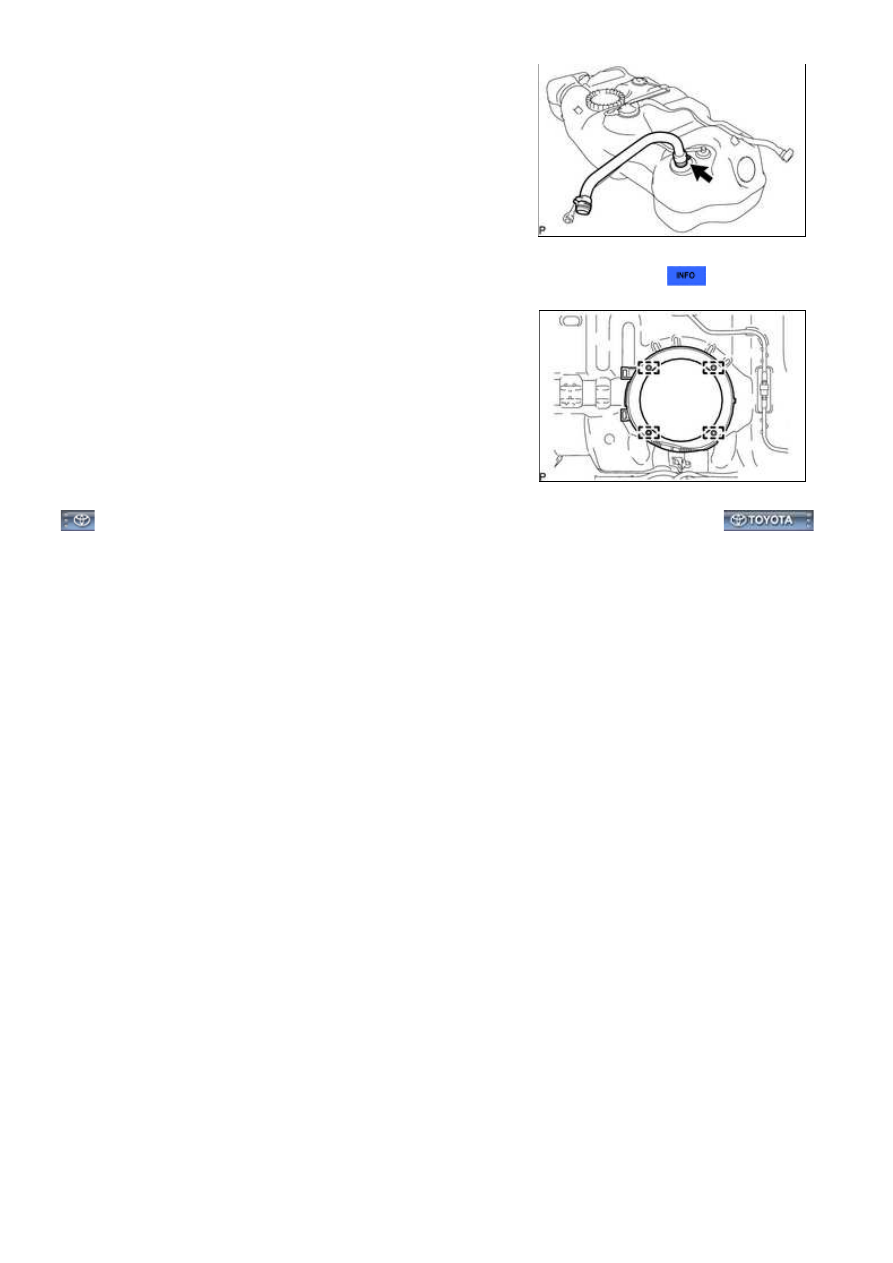

18. REMOVE FUEL TANK TO FILLER PIPE HOSE

3UR-FBE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014...

(a) Remove the fuel tank to filler pipe hose from the fuel tank

assembly.

19. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

20. REMOVE NO. 1 FUEL TANK PROTECTOR (w/

Cover)

HINT:

(a) Detach the 4 clamps to remove the No. 1 fuel tank protector.

3UR-FBE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLR0AJX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 FUEL TANK PROTECTOR (w/ Cover)

HINT:

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

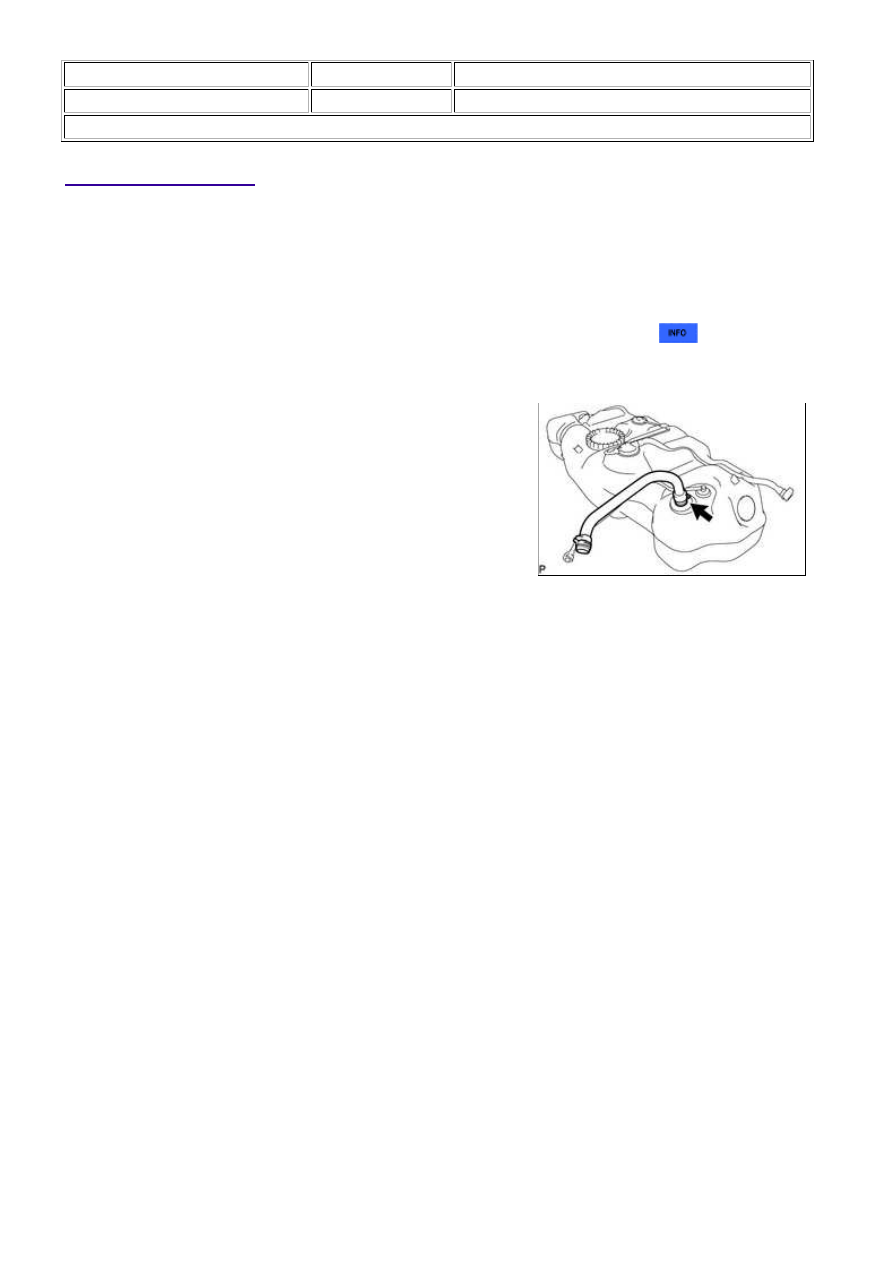

3. INSTALL FUEL TANK TO FILLER PIPE HOSE

(a) Install the fuel tank to filler pipe hose to the fuel tank

assembly.

4. INSTALL NO. 2 FUEL TANK HEAT INSULATOR (for 144 L (38 US gal) Fuel Tank)

(a) Install the No. 2 fuel tank heat insulator with the 3 clips.

5. INSTALL NO. 1 FUEL TANK HEAT INSULATOR

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Install the No. 1 fuel tank heat insulator with the 4 clips and nut.

Torque:

6.0 N·m {61 kgf·cm, 53in·lbf}

(b) for 144 L (38 US gal) Fuel Tank:

(1) Install the No. 1 fuel tank heat insulator with the 2 clips and 2 nuts.

Torque:

6.0 N·m {61 kgf·cm, 53in·lbf}

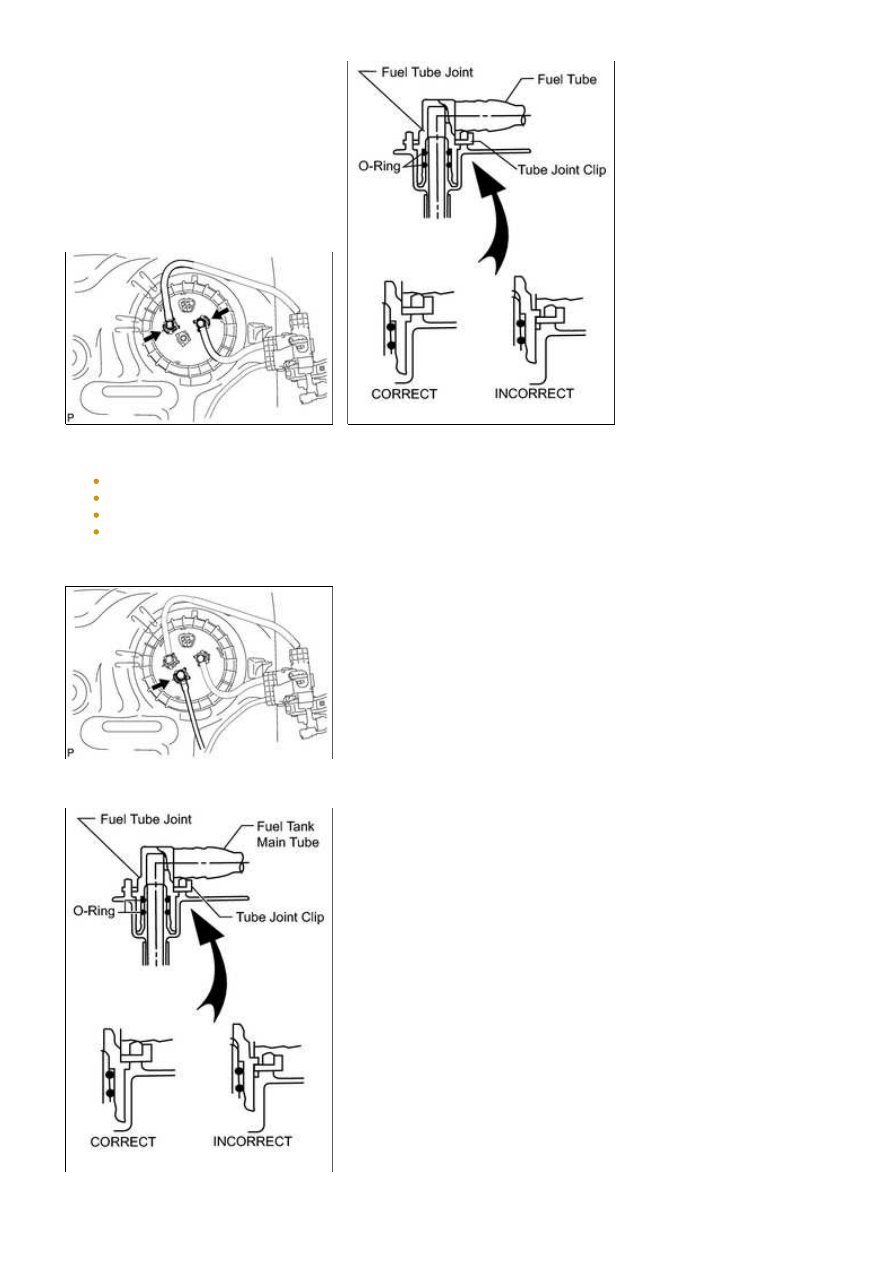

6. INSTALL FUEL PRESSURE SWITCHING VALVE ASSEMBLY

(a) Install the fuel pressure switching valve assembly with the 2 tube joint clips.

3UR-FBE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [0...



NOTICE:

(a) Install the fuel tank return tube with the tube joint clip.

3UR-FBE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [0...
