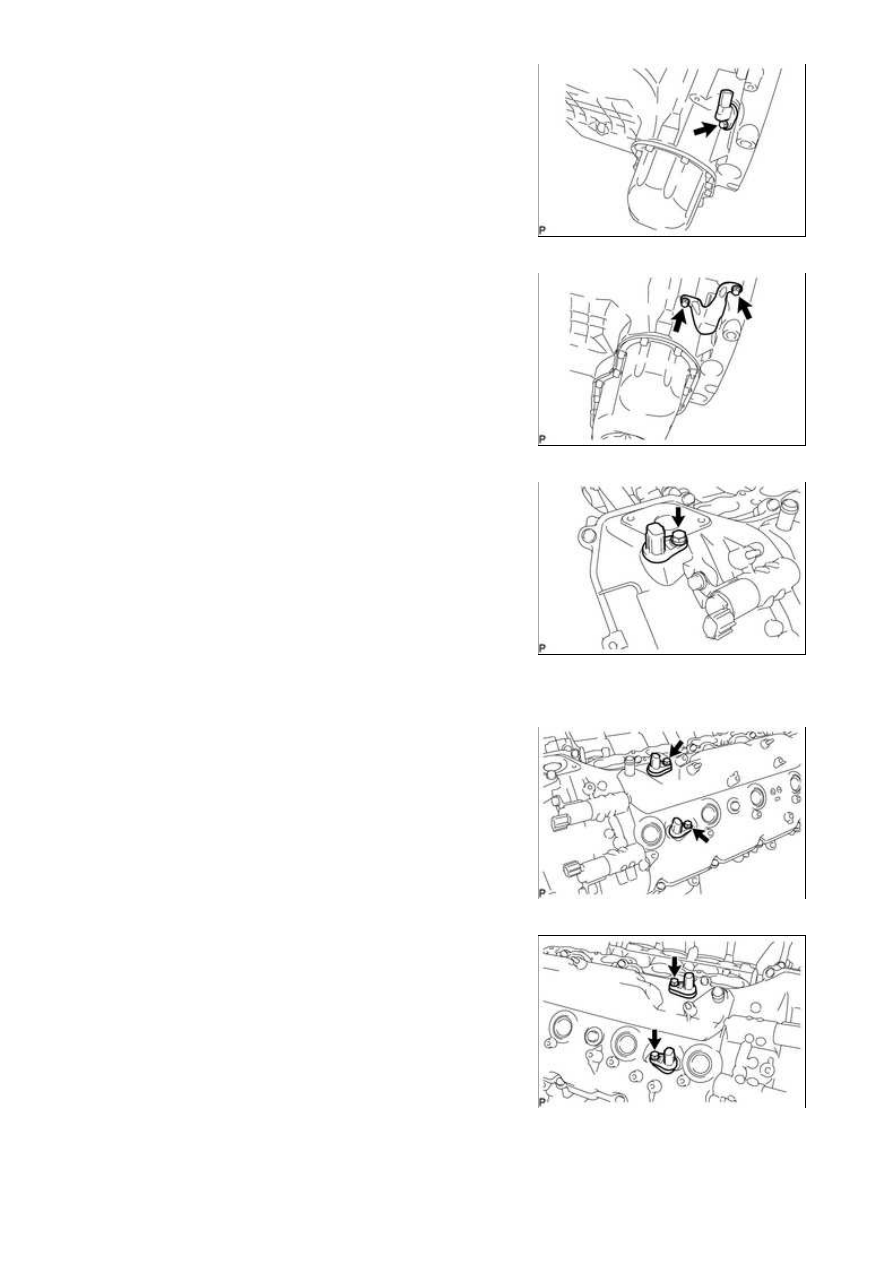

47. INSTALL CRANKSHAFT POSITION SENSOR

(a) Install the crankshaft position sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

48. INSTALL CRANK POSITION SENSOR PROTECTOR

(a) Install the sensor protector with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

49. INSTALL CAMSHAFT POSITION SENSOR

(a) Install the camshaft position sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

50. INSTALL VVT SENSOR

(a) LH:

(1) Install the 2 VVT sensors with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(1) Install the 2 VVT sensors with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

51. INSTALL SPARK PLUG

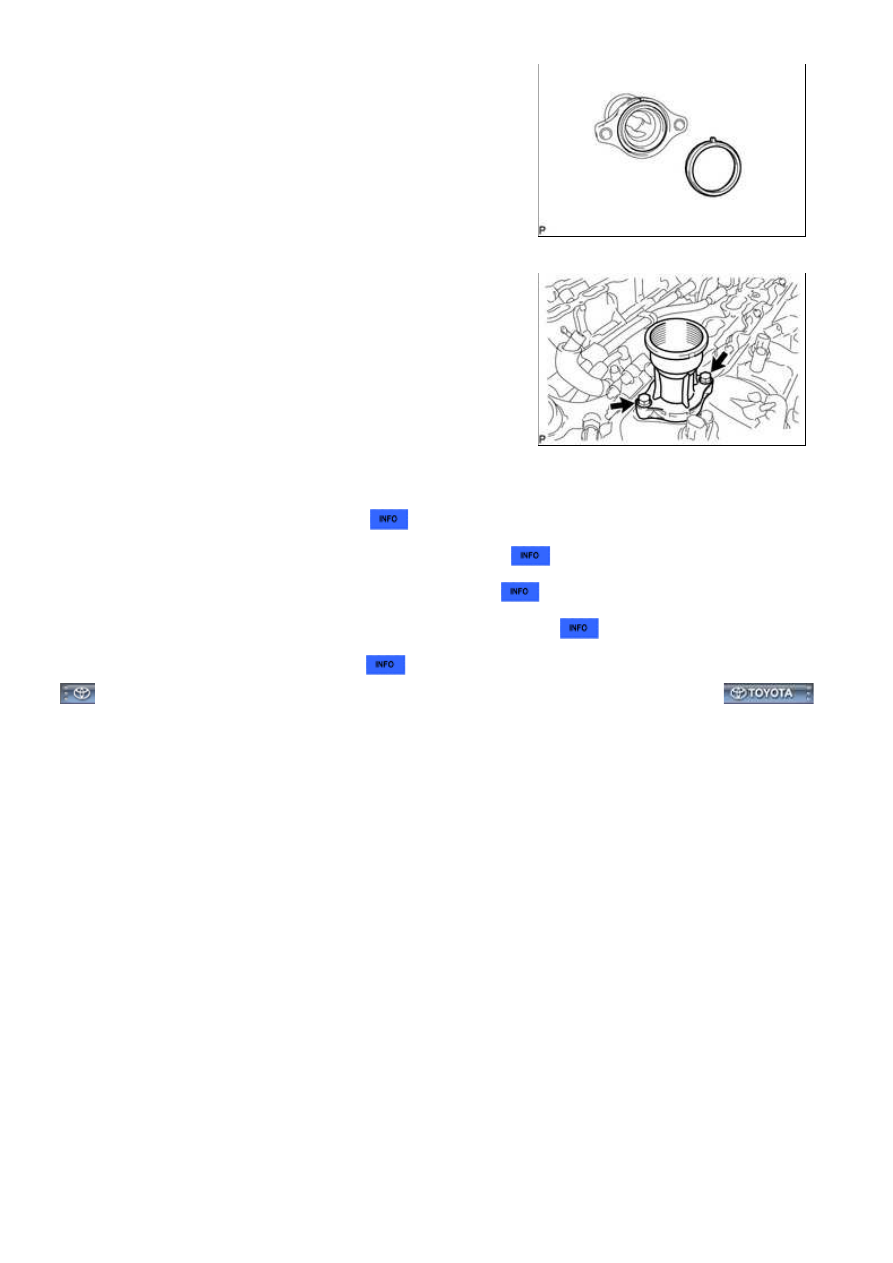

52. INSTALL OIL FILLER CAP HOUSING

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY;...

(b) Install the cap housing with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

53. INSTALL OIL FILLER CAP SUB-ASSEMBLY

54. INSTALL CRANKSHAFT PULLEY

55. INSTALL OIL FILTER BRACKET (w/o Oil Cooler)

56. INSTALL OIL FILTER BRACKET (w/ Oil Cooler)

57. INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

58. INSTALL OIL FILTER ELEMENT

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030XK02AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

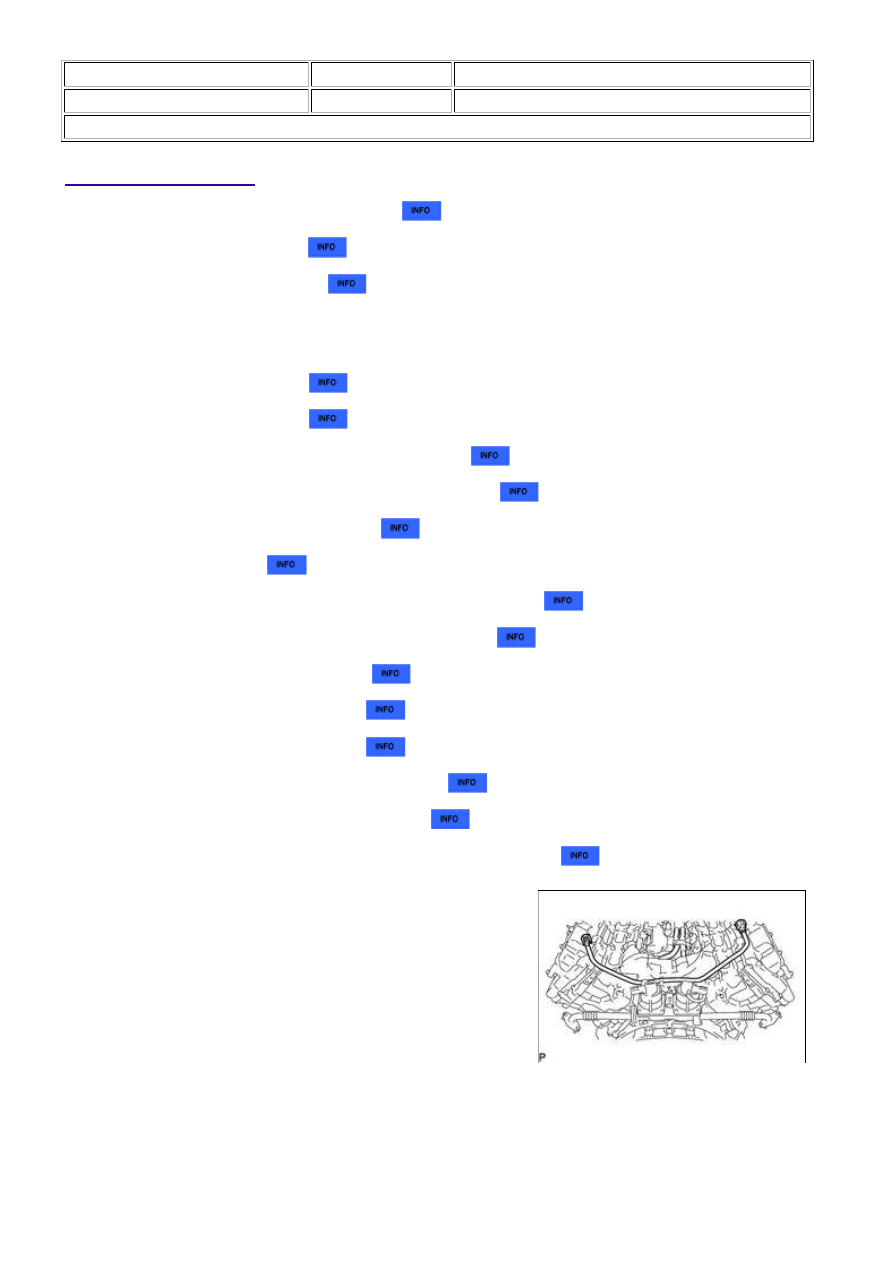

INSTALLATION

1. INSTALL IGNITION COIL ASSEMBLY

2. INSTALL KNOCK SENSOR

3. INSTALL SEPARATOR CASE

4. INSTALL ENGINE WIRE

(a) Connect the 3 clamps and 4 knock sensor connectors.

5. INSTALL NO. 3 AIR TUBE

6. INSTALL NO. 2 AIR TUBE

7. INSTALL AIR SWITCHING VALVE ASSEMBLY

8. INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY

9. INSTALL WATER INLET HOUSING

10. INSTALL AIR TUBE

11. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

12. INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY

13. INSTALL WATER PUMP PULLEY

14. INSTALL NO. 1 ENGINE COVER

15. INSTALL NO. 2 ENGINE COVER

16. INSTALL FRONT WATER BY-PASS JOINT

17. INSTALL NO. 1 WATER BY-PASS HOSE

18. INSTALL NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler)

19. INSTALL FUEL TUBE SUB-ASSEMBLY

20. INSTALL NO. 2 FUEL TUBE SUB-ASSEMBLY

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION...

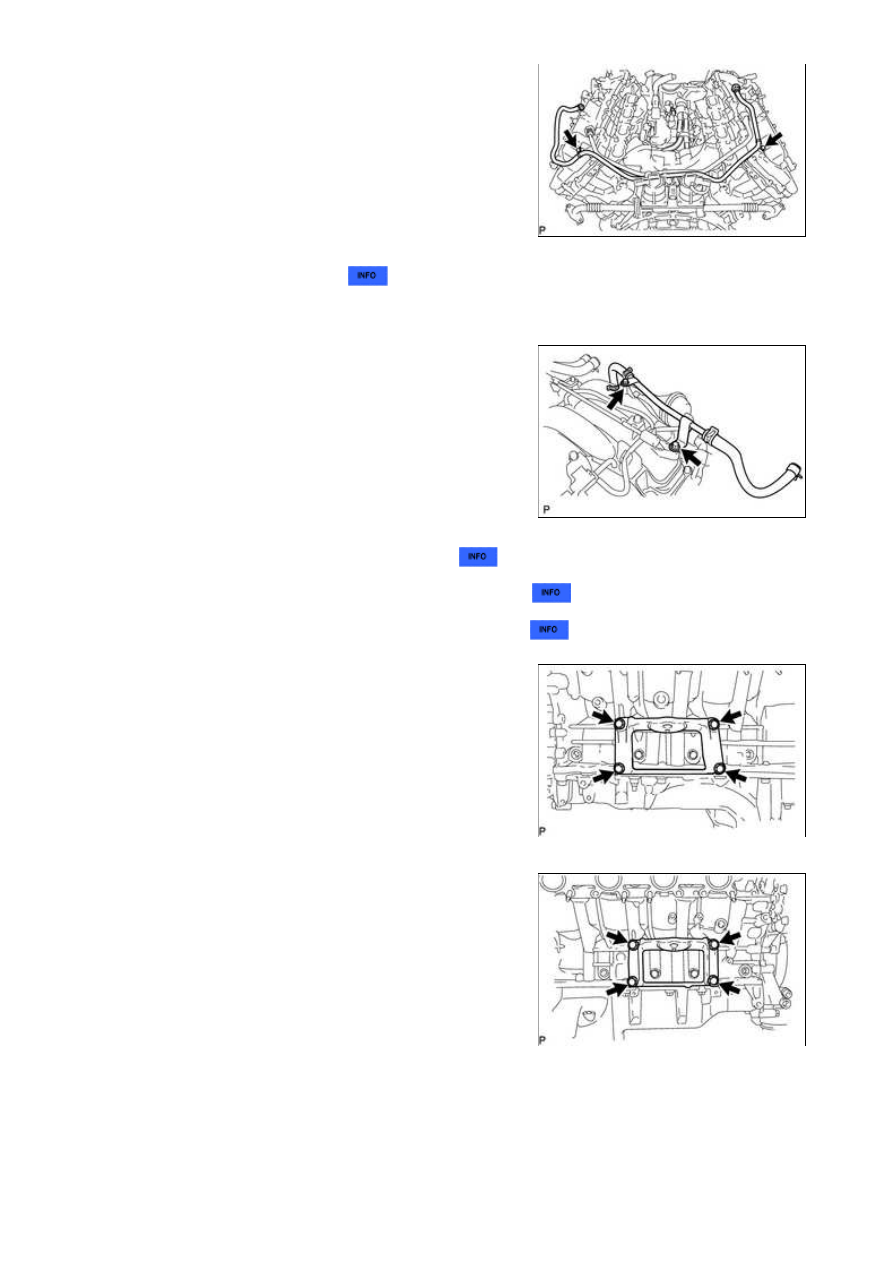

(a) Install the No. 2 fuel tube with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

21. INSTALL INTAKE MANIFOLD

22. INSTALL NO. 1 TUBE

(a) Install the No. 1 tube with the 2 bolts.

Torque:

8.2 N·m {83 kgf·cm, 73in·lbf}

23. CONNECT VENTILATION HOSE ASSEMBLY

24. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

25. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

26. INSTALL NO. 1 ENGINE MOUNTING BRACKET LH

(a) Install the mounting bracket with the 4 bolts.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

27. INSTALL NO. 1 ENGINE MOUNTING BRACKET RH

(a) Install the mounting bracket with the 4 bolts.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

28. INSTALL FRONT ENGINE MOUNTING INSULATOR RH

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION...
