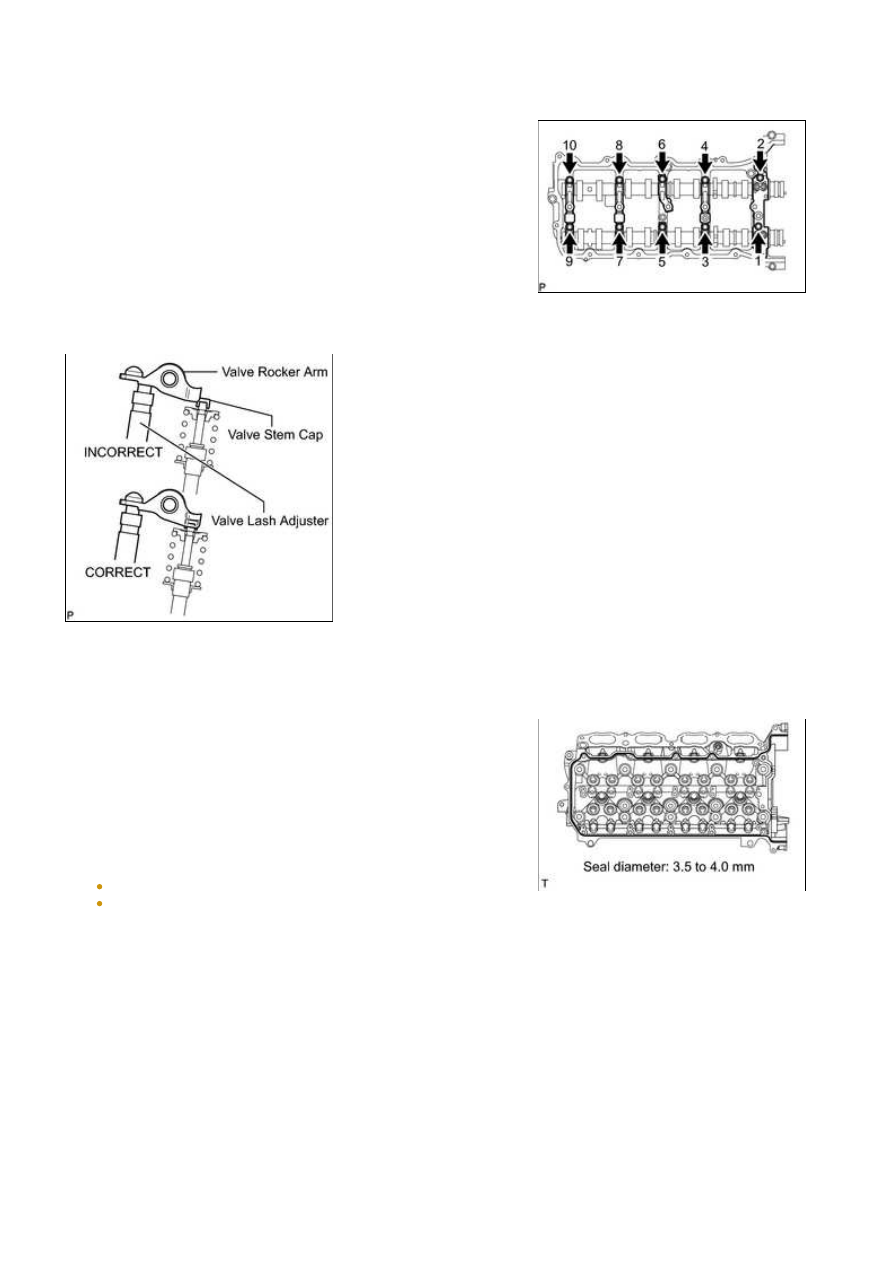

(c) Confirm the marks and numbers on the camshaft bearing caps and place them in their proper positions

and directions.

(d) Temporarily install the 10 bolts in the order shown in the

illustration.

21. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY RH

(a) Make sure that the valve rocker arms are installed as shown in the illustration.

(b) Apply seal packing in a continuous line as shown in the

illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or

equivalent

Standard seal diameter:

3.5 to 4.0 mm (0.138 to 0.157 in.)

NOTICE:

Remove any oil from the contact surface.
Install the camshaft housing within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY;...

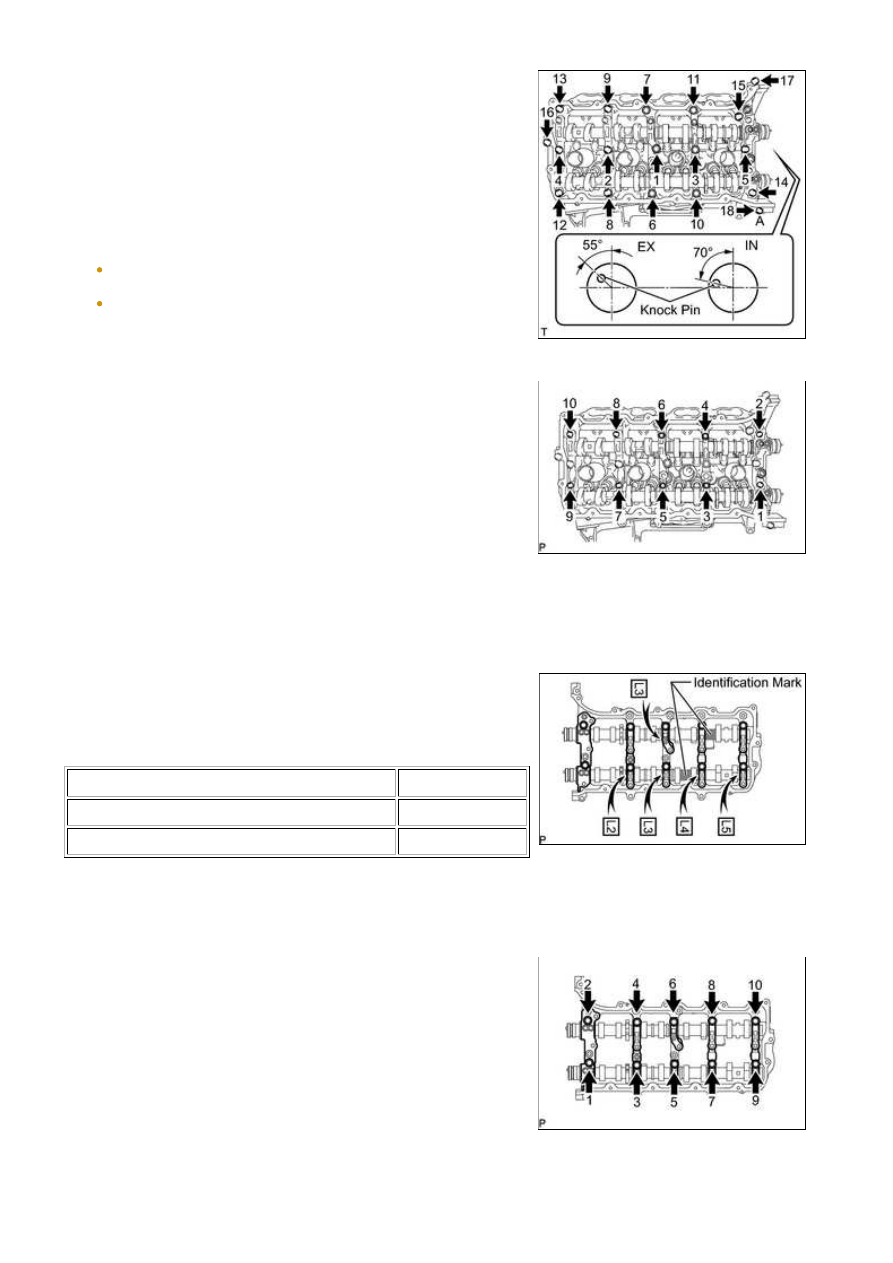

(c) Install the camshaft housing, and install the 18 bolts in the

order shown in the illustration.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for except bolt A -

30 N·m {306 kgf·cm, 22ft·lbf}

NOTICE:

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

NOTICE:

Thoroughly wipe clean any seal packing.

22. INSTALL CAMSHAFT BEARING CAP LH

housing.

HINT:

Check the identification mark stamped on the camshaft.

ITEM

MARK

for Intake Side

NO. 3

for Exhaust Side

NO. 4

(c) Confirm the marks and numbers on the camshaft bearing caps and place them in their proper positions

and directions.

(d) Temporarily install the 10 bolts in the order shown in the

illustration.

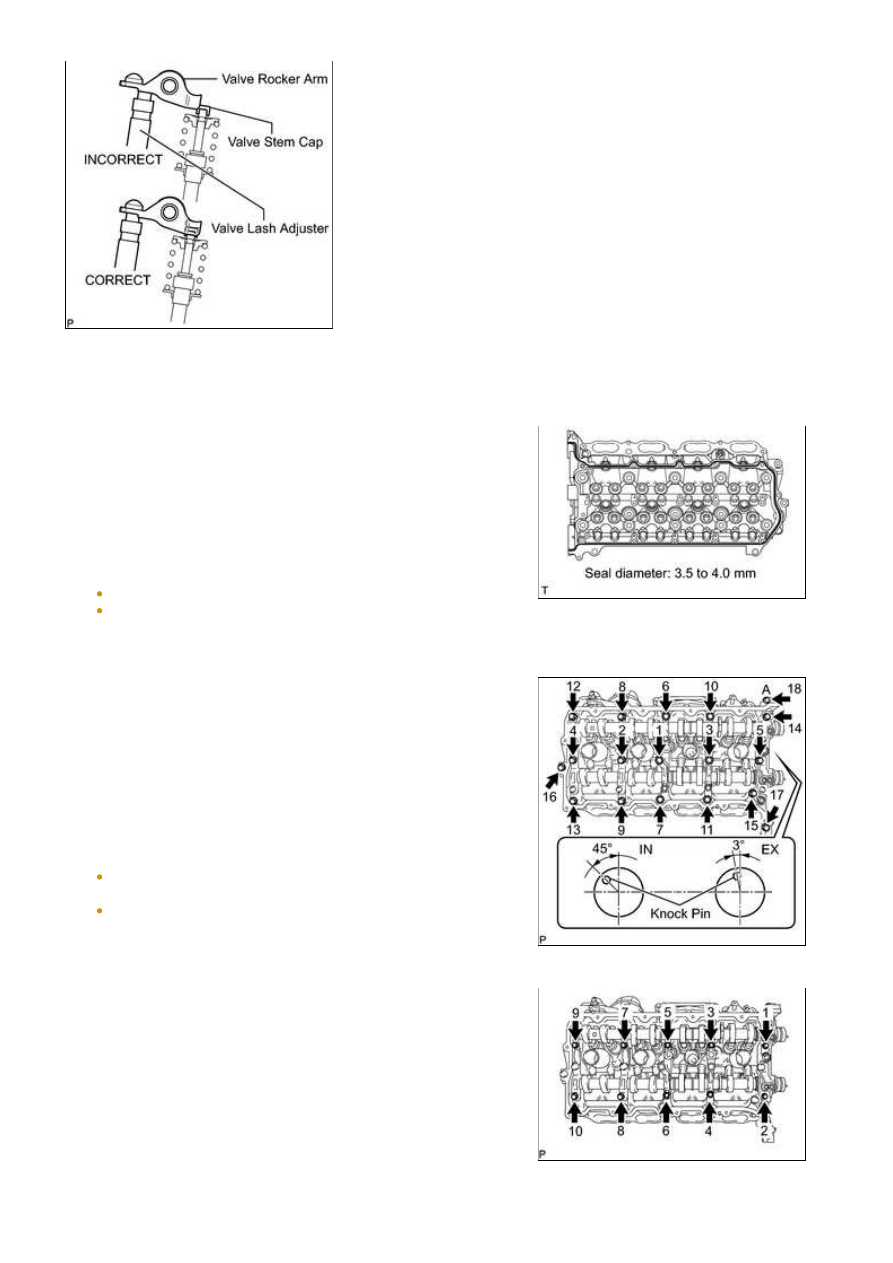

23. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY;...

(a) Install the valve rocker arms as shown in the illustration.

(b) Apply seal packing in a continuous line as shown in the

illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or

equivalent

Standard seal diameter:

3.5 to 4.0 mm (0.138 to 0.157 in.)

NOTICE:

Remove any oil from the contact surface.
Install the camshaft housing within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

(c) Install the camshaft housing, and install the 18 bolts in the

order shown in the illustration.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for except bolt A -

30 N·m {306 kgf·cm, 22ft·lbf}

NOTICE:

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

NOTICE:

Thoroughly wipe clean any seal packing.

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY;...

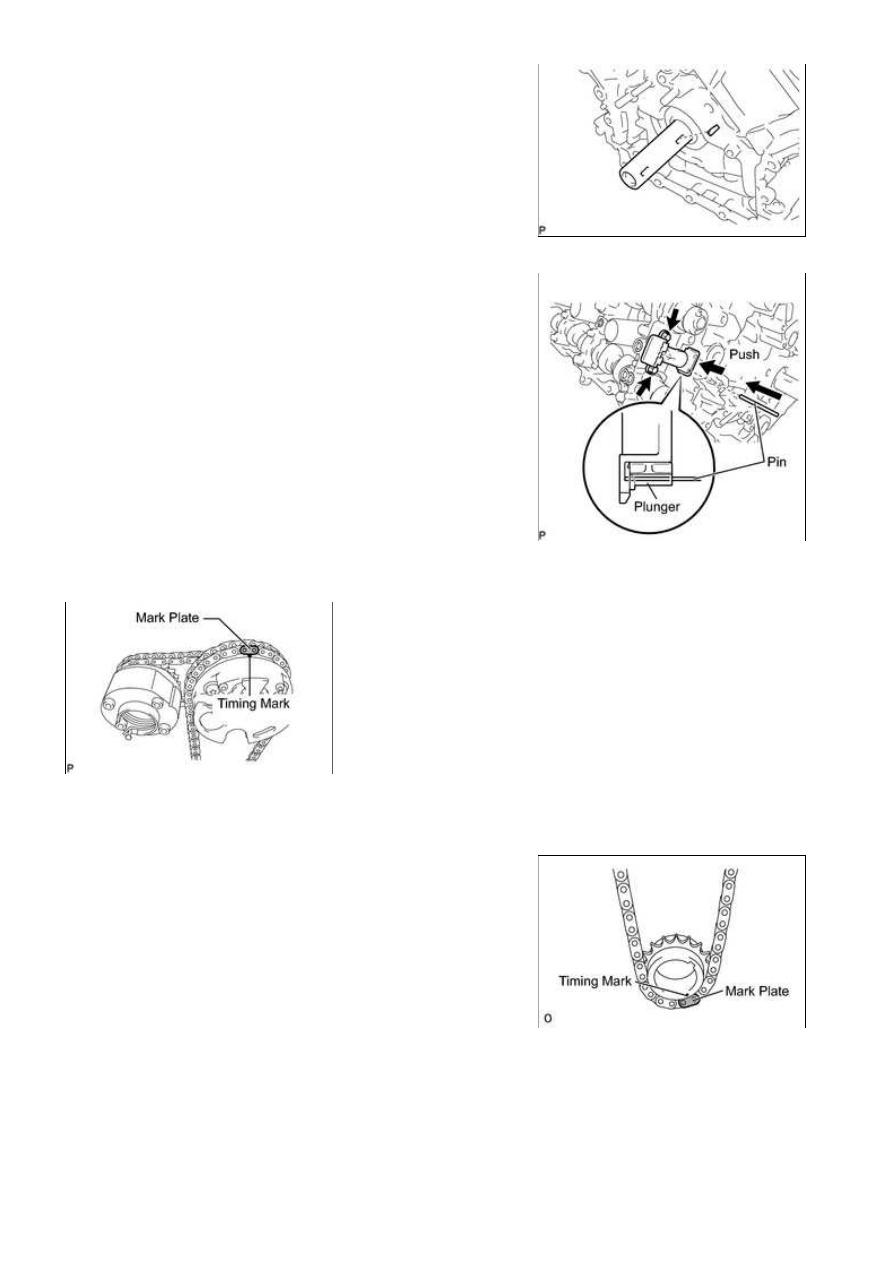

24. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the timing gear key.

HINT:

The other timing gear key will be installed at a later step.

25. INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY

(a) Install the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) While raising up the No. 2 chain tensioner, insert a pin of

φ1.0 mm (0.0394 in.) into the hole to fix it in place.

26. INSTALL NO. 1 CHAIN SUB-ASSEMBLY RH

(a) Align the No. 1 chain's orange mark plate with the camshaft timing gear's timing mark, and attach the

chain to the gear as shown in the illustration.

(b) Align the No. 1 chain's orange mark plate with the crankshaft

timing gear's timing mark, and attach the chain to the gear

as shown in the illustration.
