Toyota Tundra (2015 year). Manual - part 173

A

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

X1-6 (CB+) - X1-5 (CGND)

Ignition switch ACC

5.5 to 7.05 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

5.

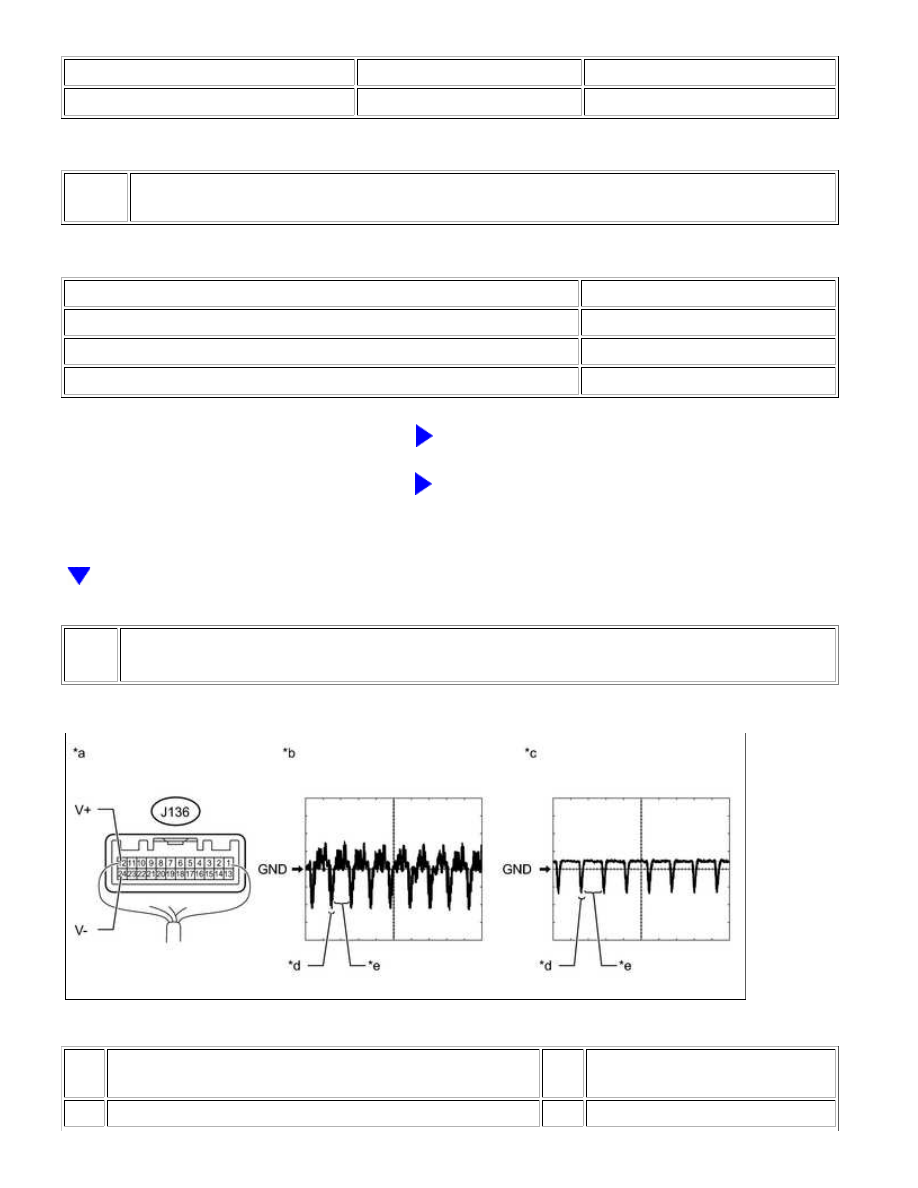

CHECK TELEVISION CAMERA ASSEMBLY

(a) Using an oscilloscope, check the waveform.

Text in Illustration

*a

Component with harness connected

(Navigation Receiver Assembly)

*b

Waveform 1

*c

Waveform 2

*d

Synchronized Signal

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

NEXT

*e

Video Waveform

-

-

Measurement Condition

ITEM

CONTENT

Tester Connection

J136-12 (V+) - J136-24 (V-)

Tool Setting

0.2 V/DIV., 50 µs/DIV.

Condition

Waveform 1: Ignition switch ON

Waveform 2: Ignition switch ON, screen blacked out by covering camera lens

OK:

Waveform is as shown in illustration.

HINT:

The video waveform changes according to the image sent by the television camera assembly.

NG

GO TO STEP 6

OK

USE SIMULATION METHOD TO CHECK

6.

REPLACE TELEVISION CAMERA ASSEMBLY

(a) Replace the television camera assembly with a new or normally functioning one



.

7.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

No DTC is output

A

DTC is output (for Column Shift Type)

B

DTC is output (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

A

END (TELEVISION CAMERA ASSEMBLY WAS

DEFECTIVE)

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000POJ0XMX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): Screen

Flicker or Color Distortion; 2015 MY Tundra [08/2014 -        ]

Screen Flicker or Color Distortion

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK DISPLAY SETTING

(a) Reset the display settings (contrast and brightness) and check that the screen appears normal.

OK:

The display returns to normal.

NG

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

OK

END

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...
