Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

Wait 5 seconds or more.

6.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

7.

Read the pending DTC.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P0560.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.

11.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

12.

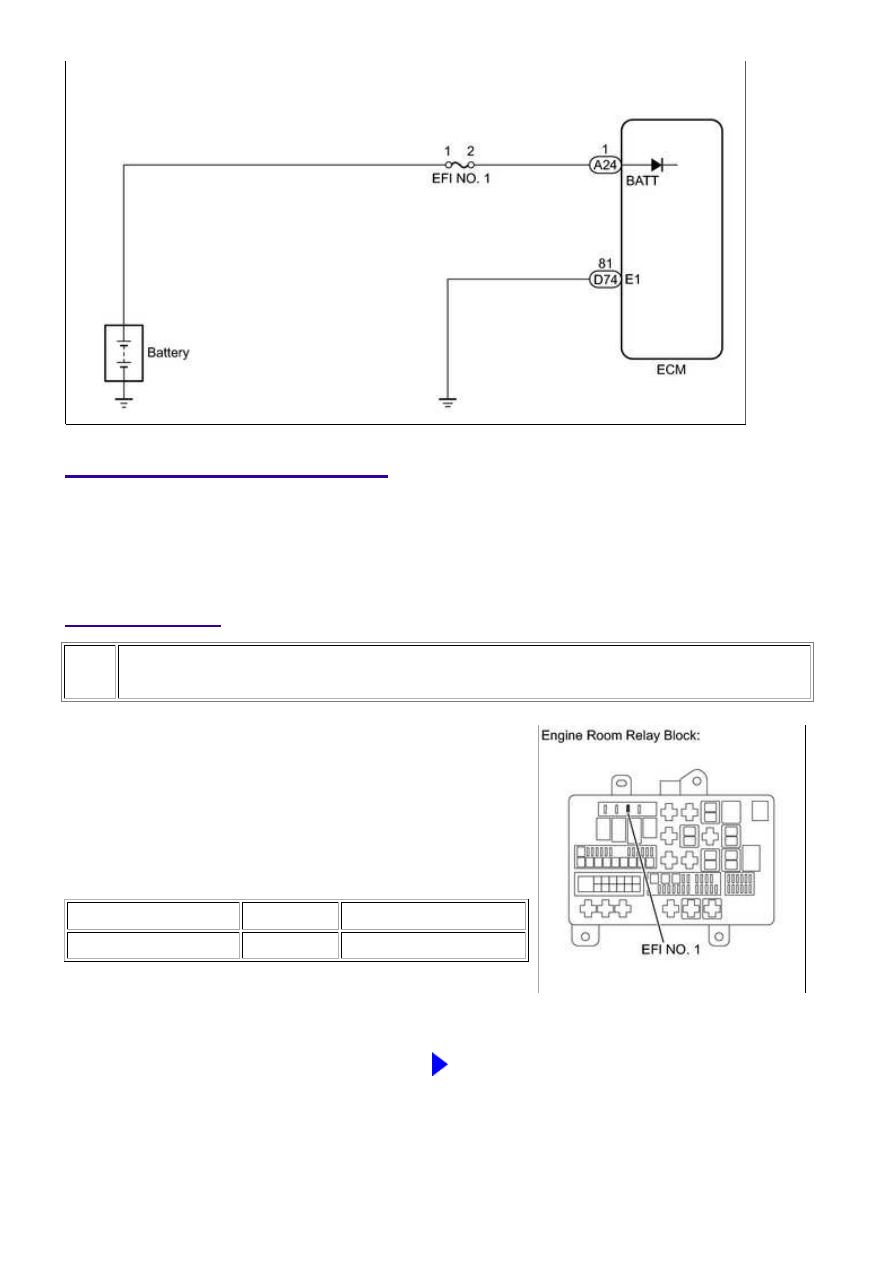

WIRING DIAGRAM

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syst...

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when

malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle
was moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and
other data from the time the malfunction occurred.

PROCEDURE

1.

INSPECT FUSE (EFI NO. 1)

(a) Remove the EFI NO. 1 fuse from the engine room relay

block.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

EFI NO. 1 fuse

Always

Below 1 Ω

NG

CHECK FOR SHORTS IN ALL HARNESSES AND

CONNECTORS CONNECTED TO FUSE AND

REPLACE FUSE

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syst...

OK

2.

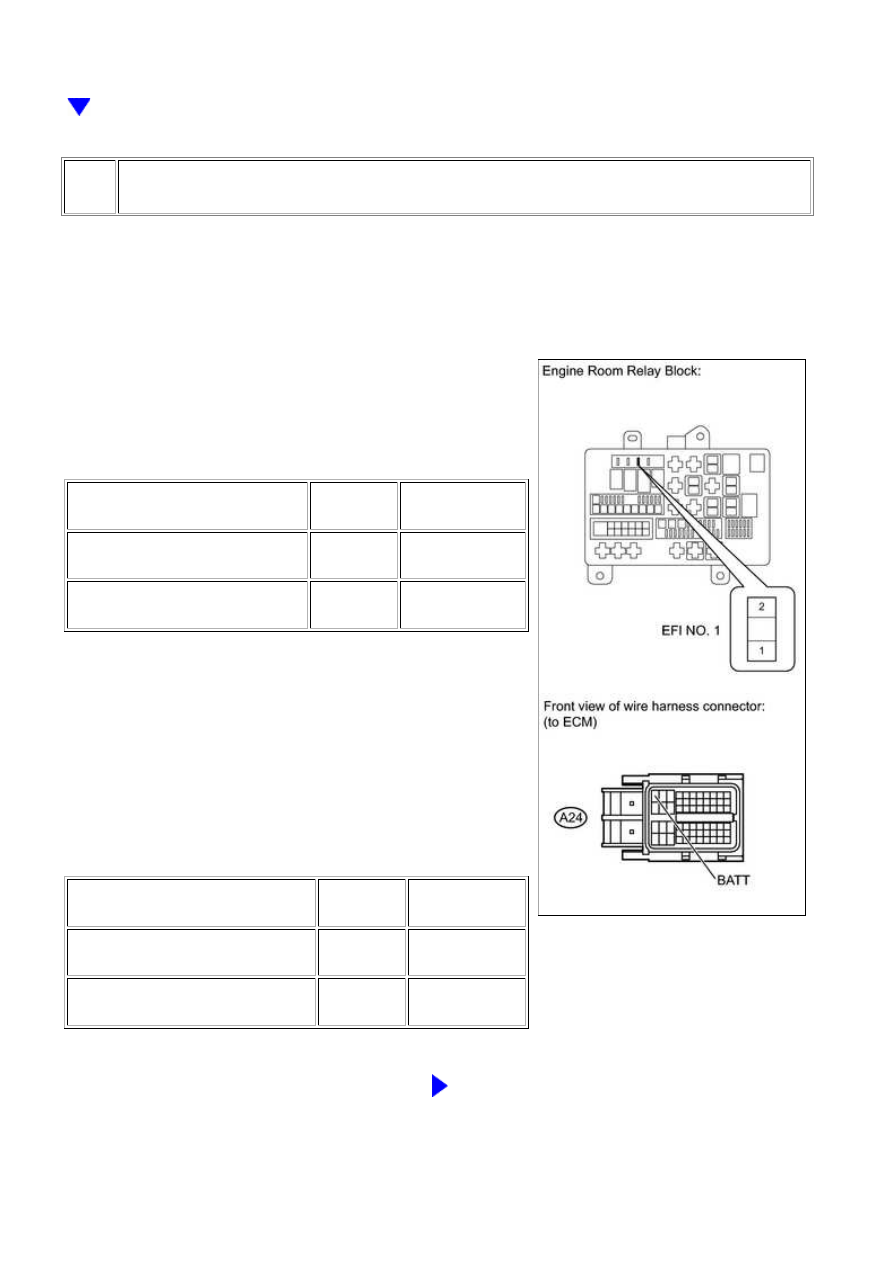

CHECK HARNESS AND CONNECTOR (EFI NO. 1 FUSE - ECM, BATTERY)

(a) Check the harness and the connector between the EFI

NO. 1 fuse and ECM.

(1) Remove the EFI NO. 1 fuse from the engine room

relay block.

(2) Disconnect the A24 ECM connector.

(3) Measure the resistance according to the value(s) in

the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

EFI NO. 1 fuse terminal 2 - A24-1

(BATT)

Always

Below 1 Ω

EFI NO. 1 fuse terminal 2 or A24-1

(BATT) - Body ground

Always

10 kΩ or higher

(b) Check the harness and the connector between the EFI

NO. 1 fuse and battery.

(1) Remove the EFI NO. 1 fuse from the engine room

relay block.

(2) Disconnect the positive battery terminal.

(3) Measure the resistance according to the value(s) in

the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Battery positive (+) terminal - EFI

NO. 1 fuse terminal 1

Always

Below 1 Ω

Battery positive (+) terminal or EFI

NO. 1 fuse terminal 1- Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syst...

OK

OK

OK

3.

INSPECT BATTERY

(a) Check that the battery is not depleted



.

OK:

Battery is not depleted.

NG

REPLACE BATTERY

4.

CHECK BATTERY TERMINAL

(a) Check that the battery terminals are not loose or corroded.

OK:

Battery terminals are not loose or corroded.

NG

REPAIR BATTERY TERMINAL

5.

CHECK WHETHER DTC OUTPUT RECURS

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Clear DTCs



.

(d) Turn the ignition switch off and turn the Techstream off.

(e) Start the engine and turn the Techstream on.

(f) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving

Pattern.

(g) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(h) Read DTCs.

Result
