Title: 3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

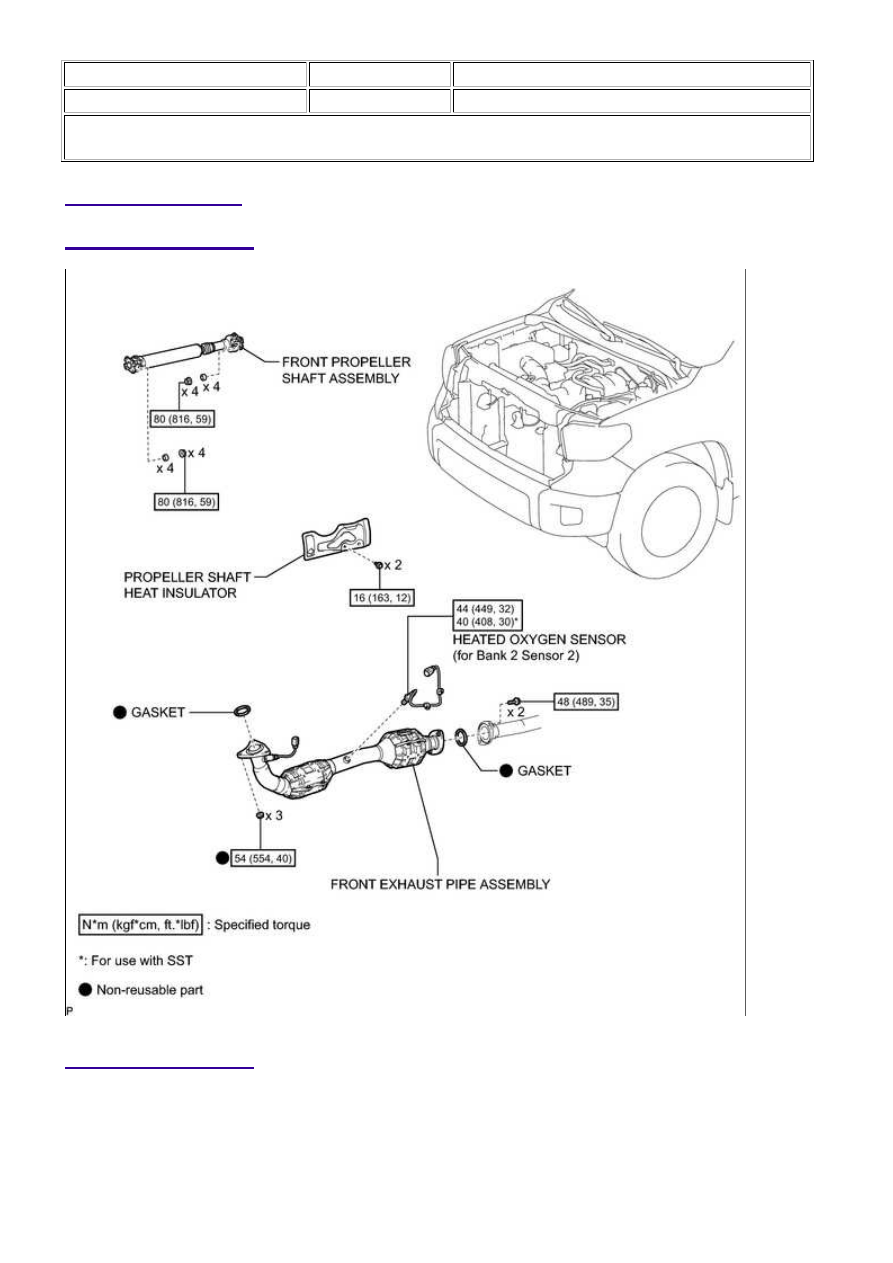

ILLUSTRATION

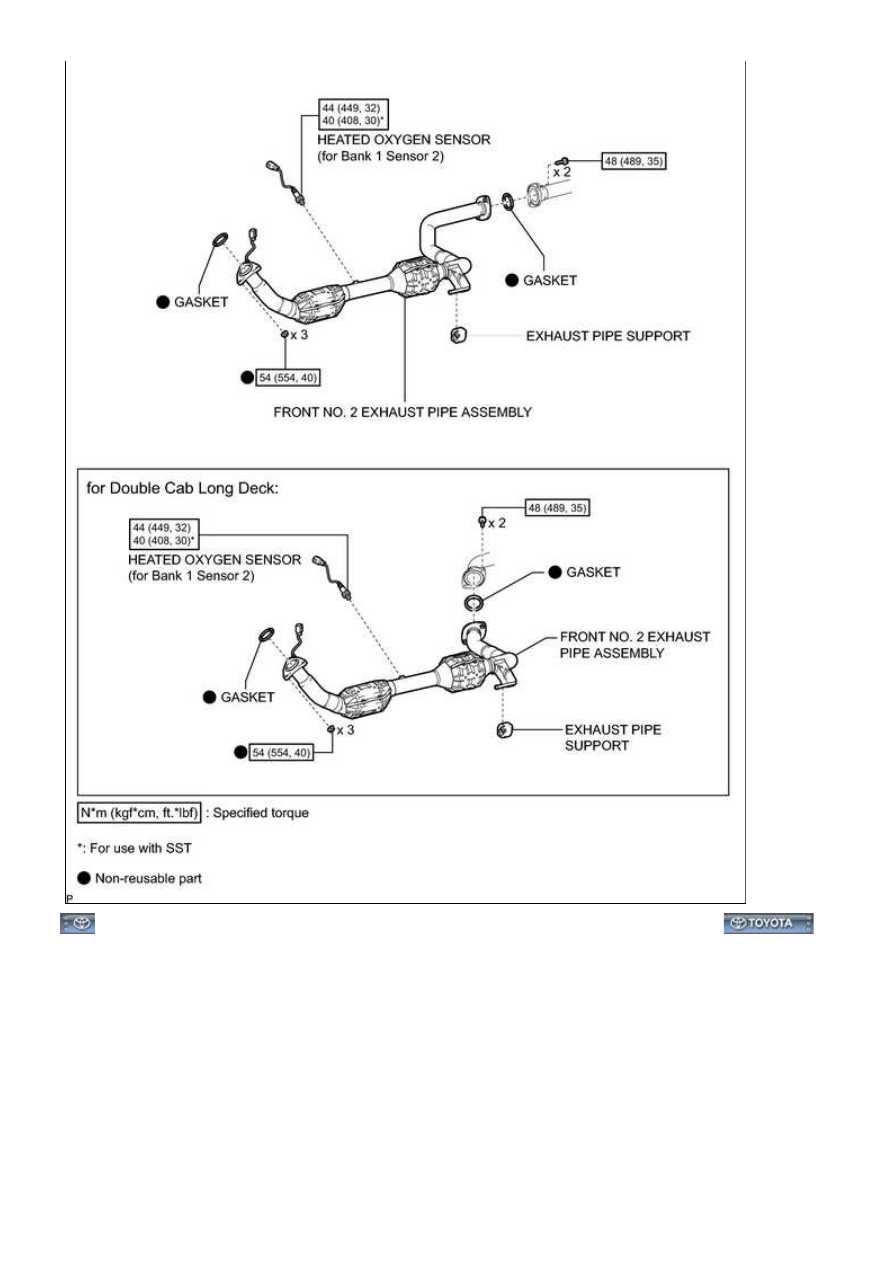

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENS...

3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENS...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031YM023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

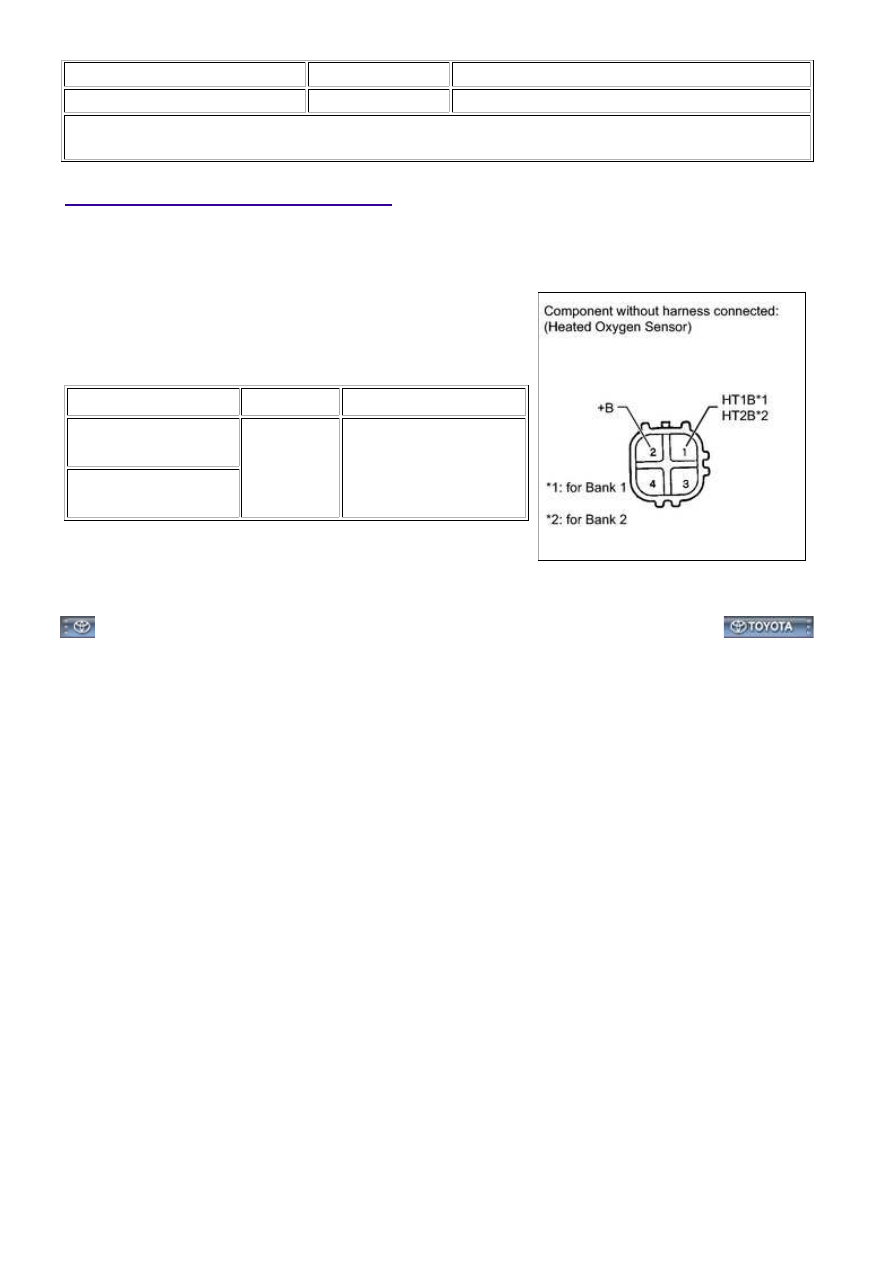

1. CHECK HEATED OXYGEN SENSOR

(a) Disconnect the sensor connector.

(b) Measure the heater resistance according to the value(s) in

the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (HT1B) - 2 (+B)

(for Bank 1)

20°C (68°F)

11 to 16 Ω

1 (HT2B) - 2 (+B)

(for Bank 2)

If the result is not as specified, replace the sensor.

(c) Reconnect the sensor connector.

3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031YL023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: REMOVAL; 2015 MY Tundra [08/2014

-        ]

REMOVAL

CAUTION:

The procedures should be performed by at least 2 people.
Wear protective gloves when removing the exhaust pipe assembly.
The exhaust pipe assembly is extremely hot immediately after the engine has stopped.
Confirm that the exhaust pipe assembly has cooled down before removing it.

1. REMOVE PROPELLER SHAFT HEAT INSULATOR

2. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

3. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

4. REMOVE FRONT EXHAUST PIPE ASSEMBLY

5. REMOVE HEATED OXYGEN SENSOR (for Bank 1 Sensor 2)

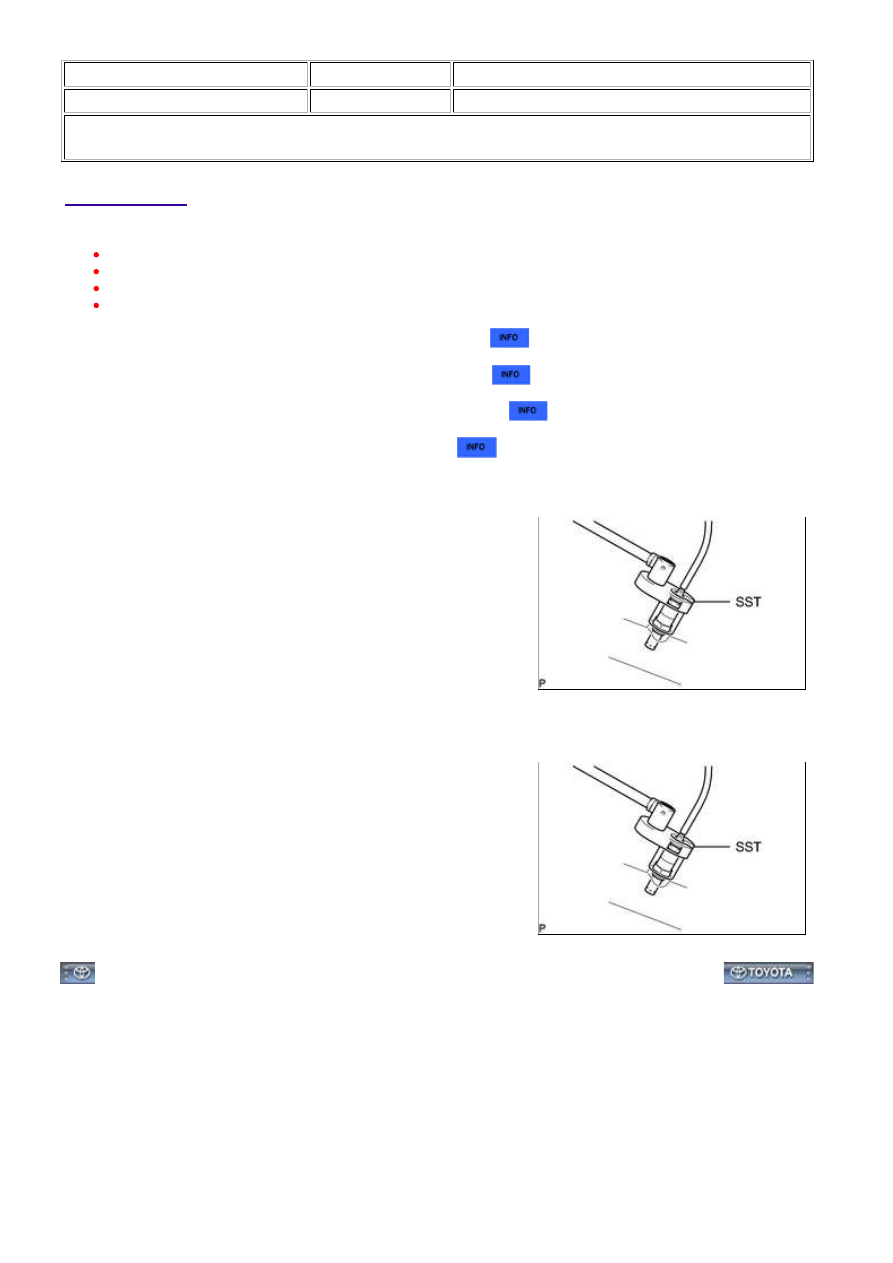

(a) Using SST, remove the heated oxygen sensor.

SST: 09224-00010

6. REMOVE HEATED OXYGEN SENSOR (for Bank 2 Sensor 2)

(a) Using SST, remove the heated oxygen sensor.

SST: 09224-00010
