6.6 A

Doc ID: RM0000030JC03QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

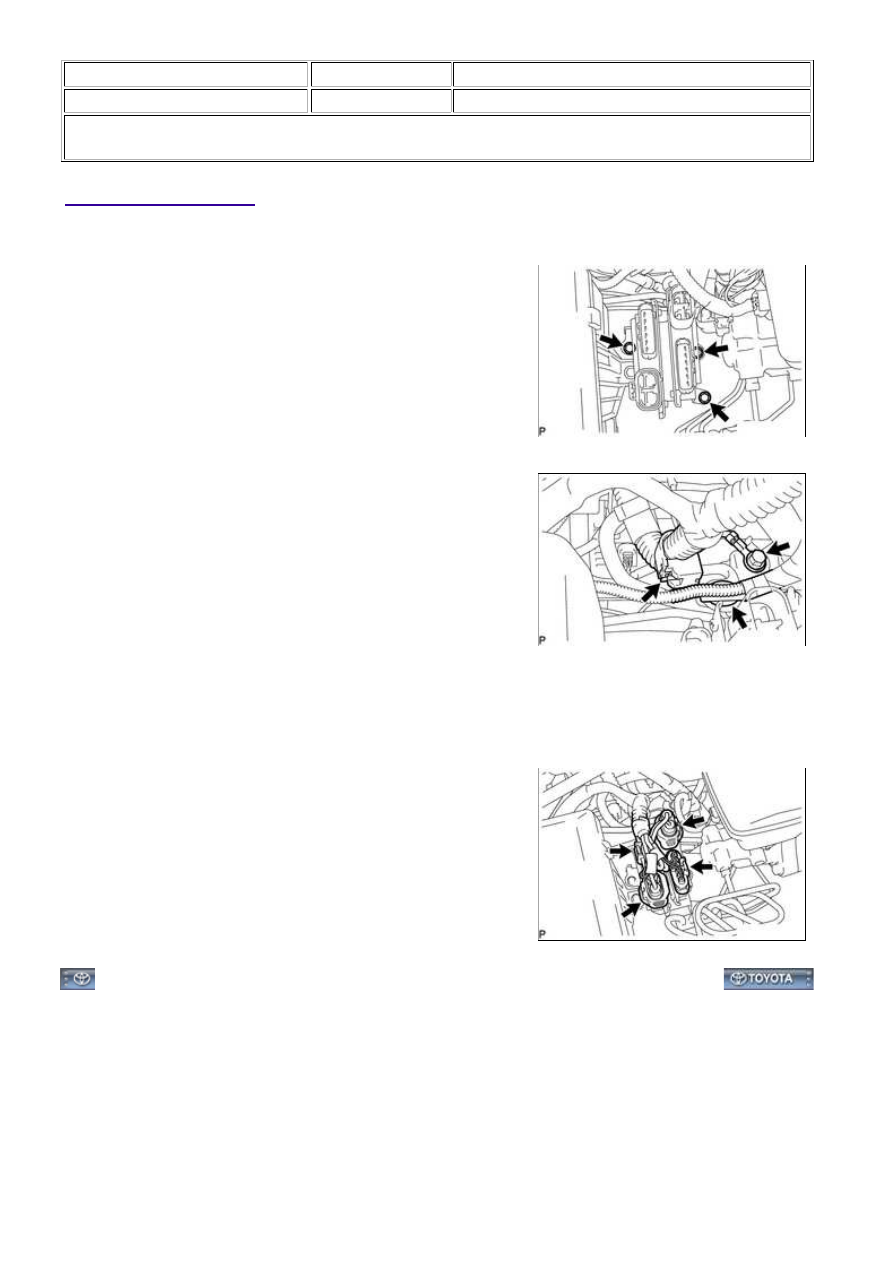

REMOVAL

1. REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

(a) Disconnect the 4 air injection control driver connectors.

(b) Remove the bolt and disconnect the ground cable.

(c) Disconnect the 2 wire harness clamps.

(d) Remove the 3 bolts and air injection control driver.

3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: REM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JE01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

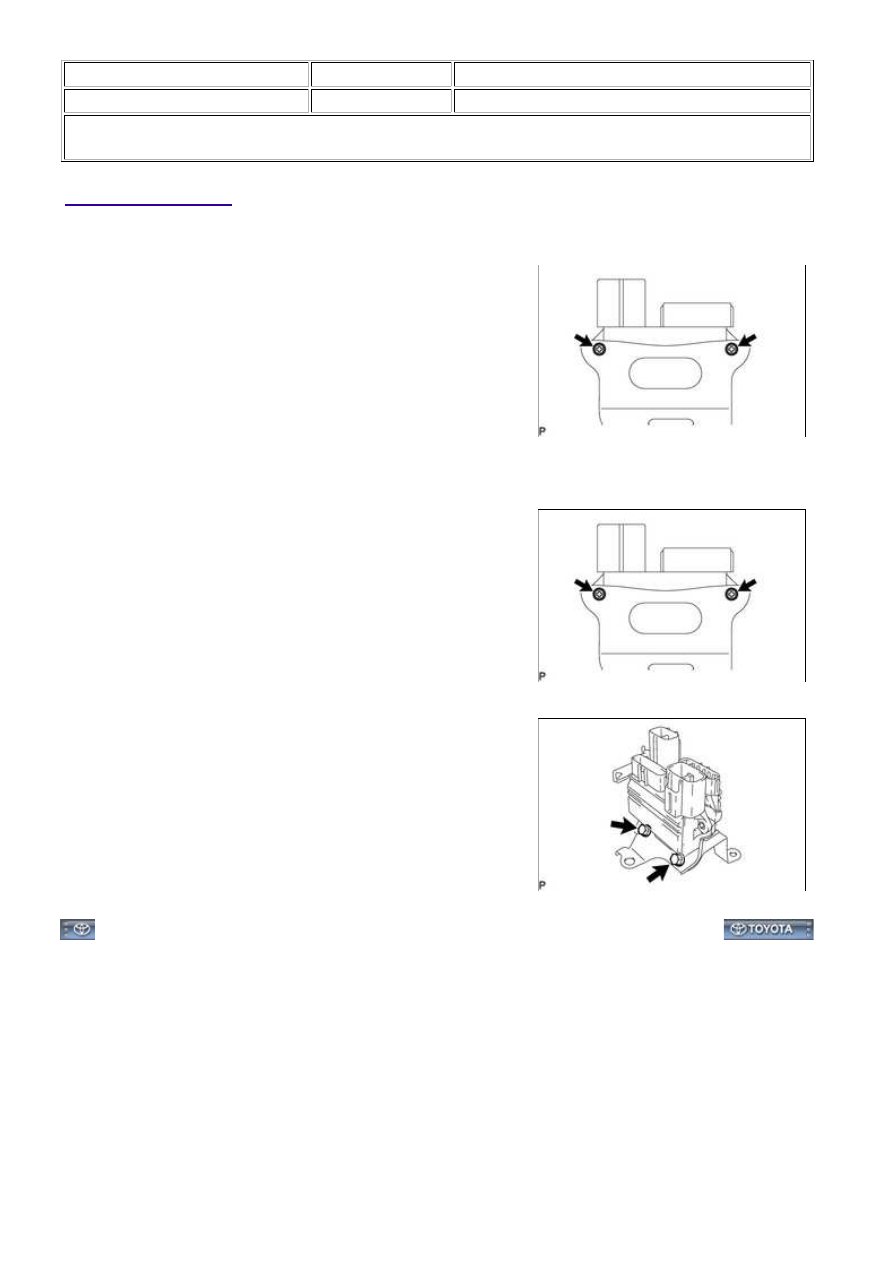

DISASSEMBLY

1. REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)

(a) Remove the 2 bolts.

(b) Remove the 2 screws and air injection control driver.

2. REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

(a) Remove the 2 screws and air injection control driver.

3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: DISA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JF01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

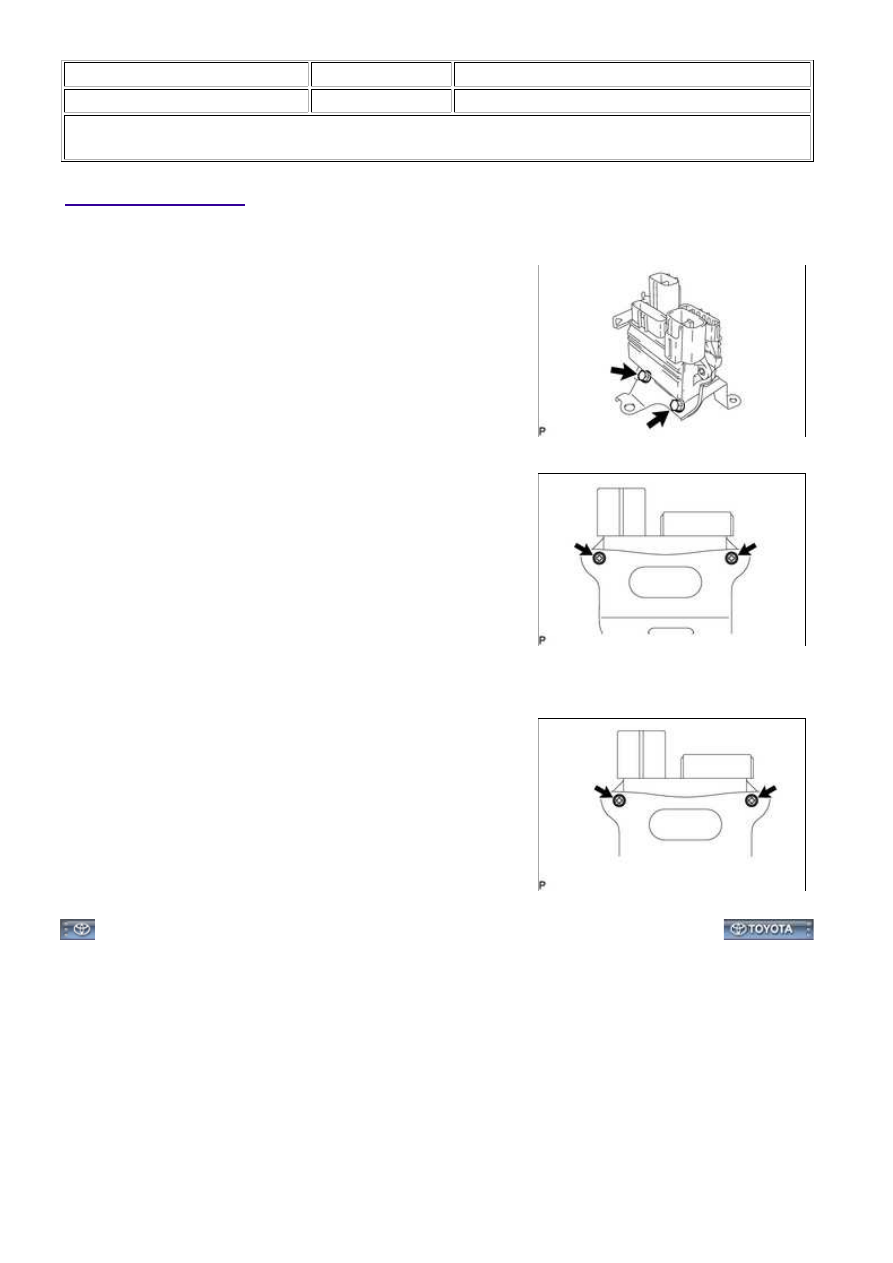

REASSEMBLY

1. INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

(a) Install the air injection control driver with the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

2. INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

(a) Install the air injection control driver with the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

(b) Install the 2 bolts.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: REA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JA03QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

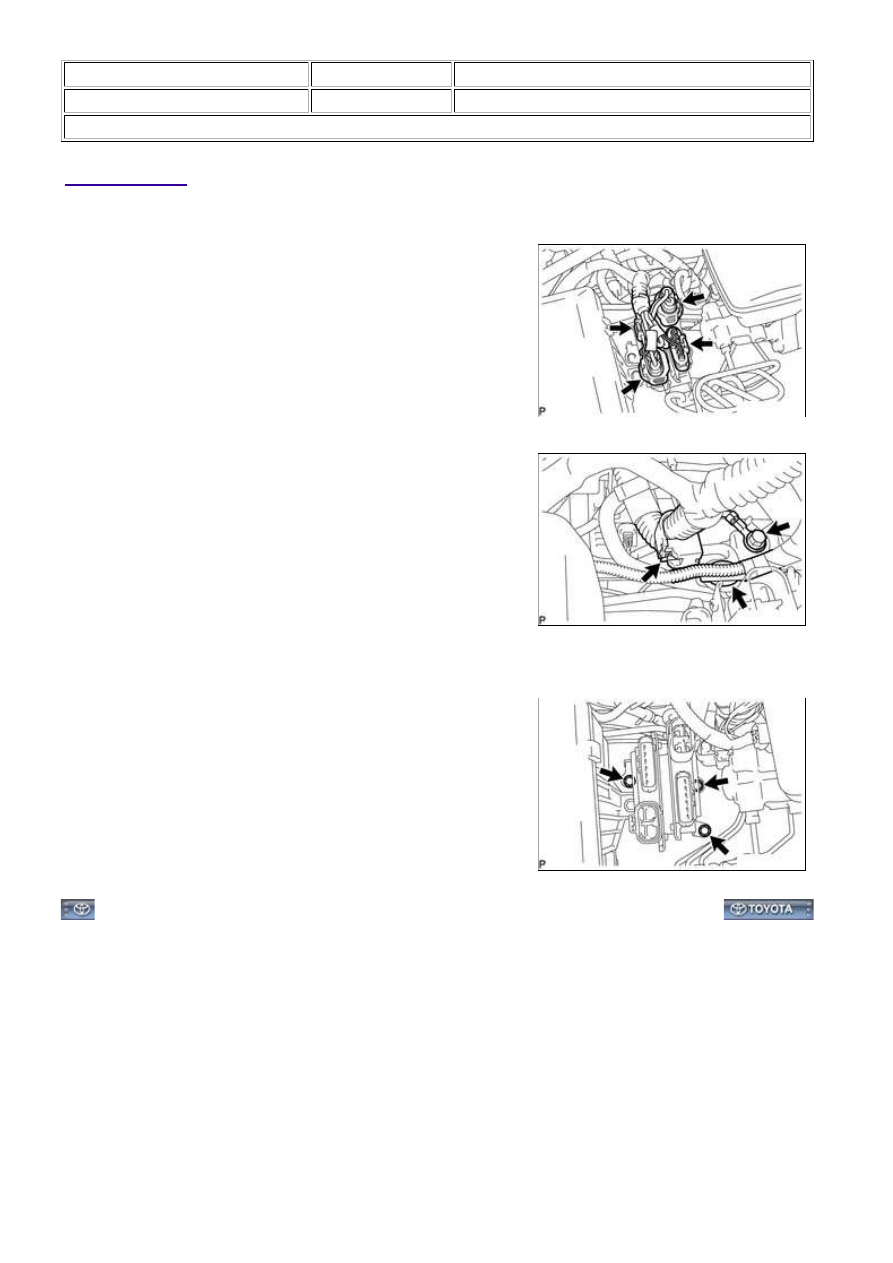

INSTALLATION

1. INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

(a) Install the air injection control driver with the 3 bolts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Connect the 2 wire harness clamps.

(c) Install the ground cable with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(d) Connect the 4 air injection control driver connectors.
