Toyota Tundra (2015 year). Manual - part 1432

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BGI03ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

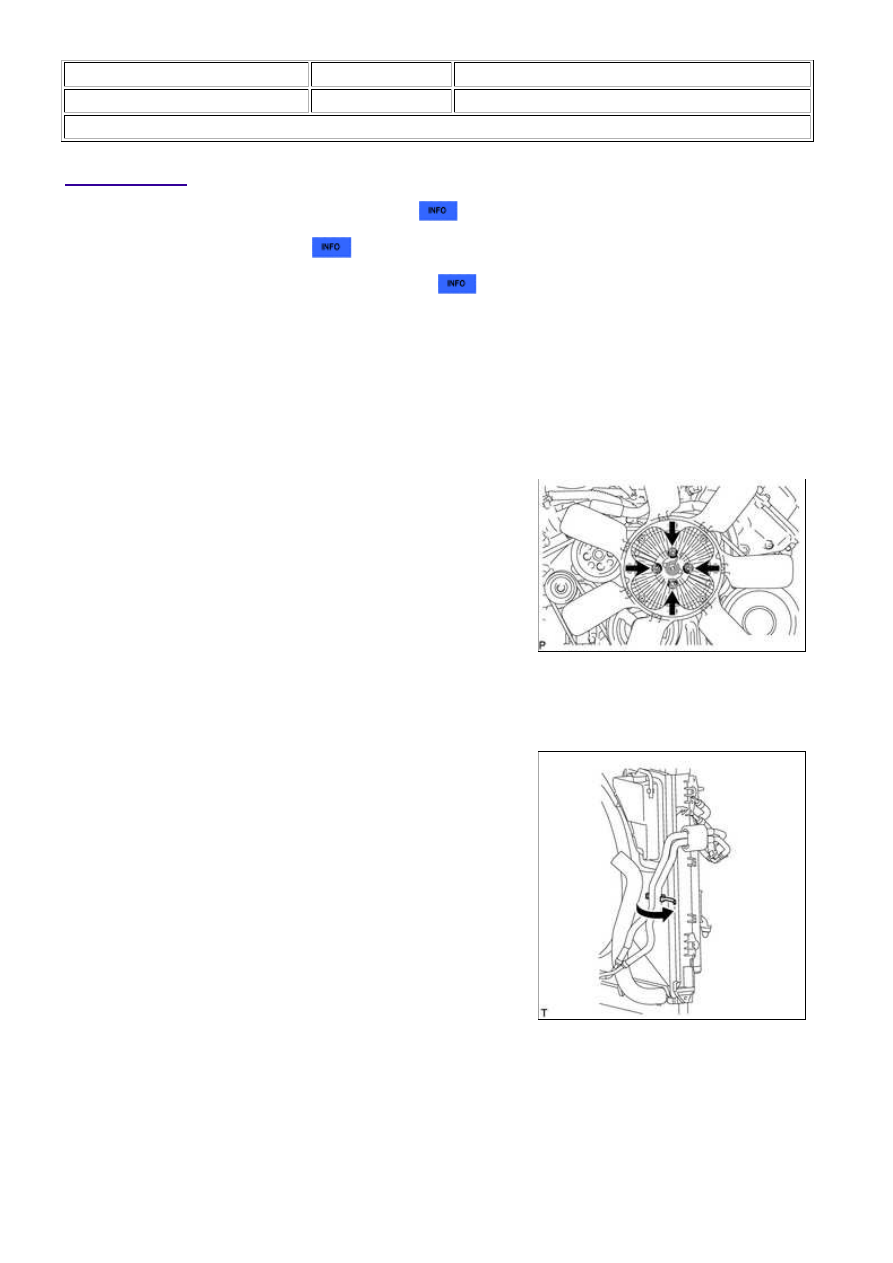

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. DISCONNECT INLET RADIATOR HOSE

(a) Slide the clip and disconnect the inlet radiator hose from the radiator assembly.

5. DISCONNECT OUTLET RADIATOR HOSE

(a) Slide the clip and disconnect the outlet radiator hose from the radiator assembly.

6. REMOVE FAN SHROUD

(a) Loosen the 4 nuts holding the fan with fluid coupling.

(b) Remove the fan and generator V-belt.

(c) Disconnect the reservoir hose from the upper radiator tank.

(d) for Condenser with Integrated Oil Cooler:

Detach the claw and open the No. 1 flexible hose clamp.

3UR-FBE COOLING: RADIATOR: REMOVAL; 2015 MY Tundra [08...

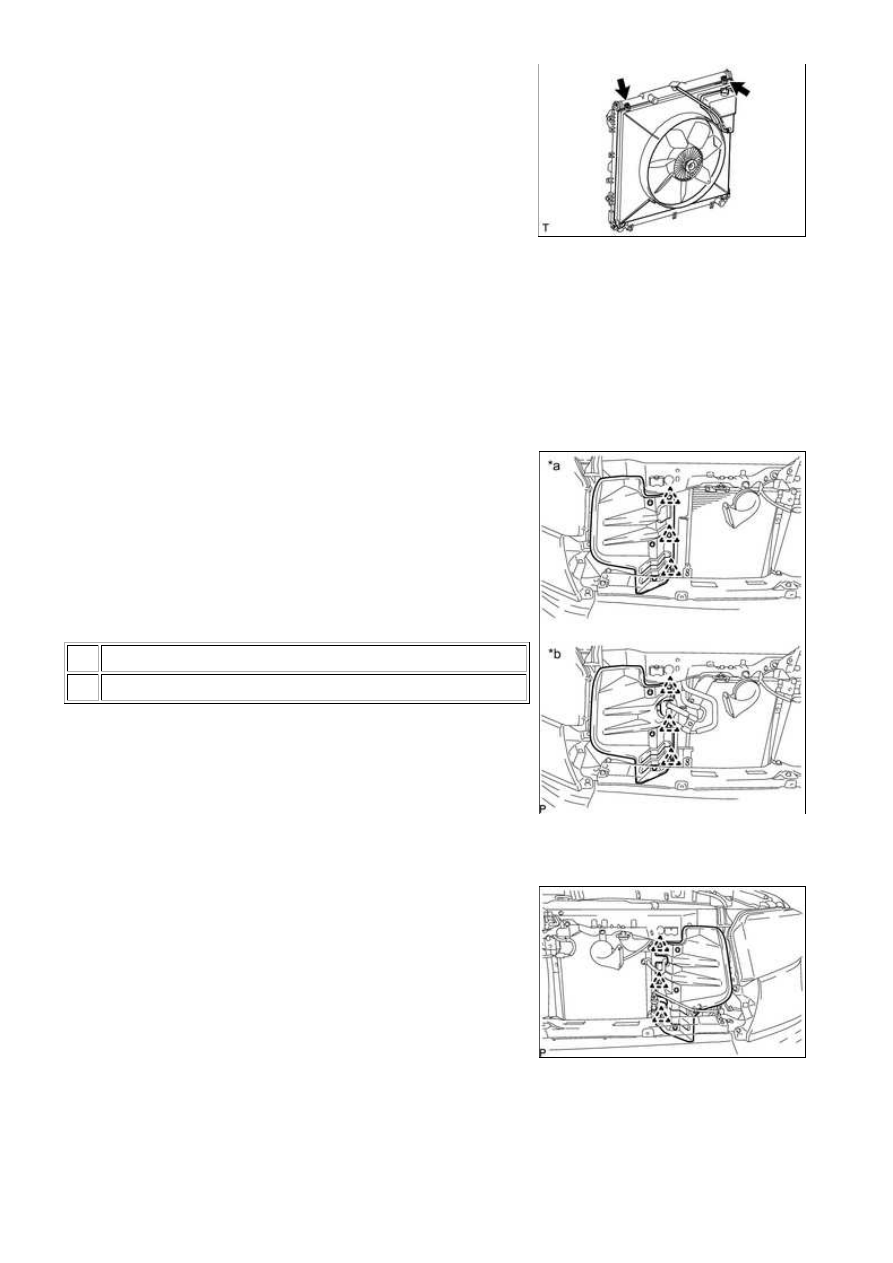

(e) Remove the 2 bolts holding the fan shroud.

NOTICE:

Be careful not to damage the radiator core.

(g) Remove the fan pulley from the fan bracket.

7. DISCONNECT RADIATOR SIDE DEFLECTOR RH

(a) Using a clip remover, remove the 3 clips and disconnect the

radiator side deflector RH.

Text in Illustration

*a

except Condenser with Integrated Oil Cooler

*b

for Condenser with Integrated Oil Cooler

8. DISCONNECT RADIATOR SIDE DEFLECTOR LH

(a) Using a clip remover, remove the 3 clips and disconnect the

radiator side deflector LH.

9. REMOVE RADIATOR ASSEMBLY

3UR-FBE COOLING: RADIATOR: REMOVAL; 2015 MY Tundra [08...

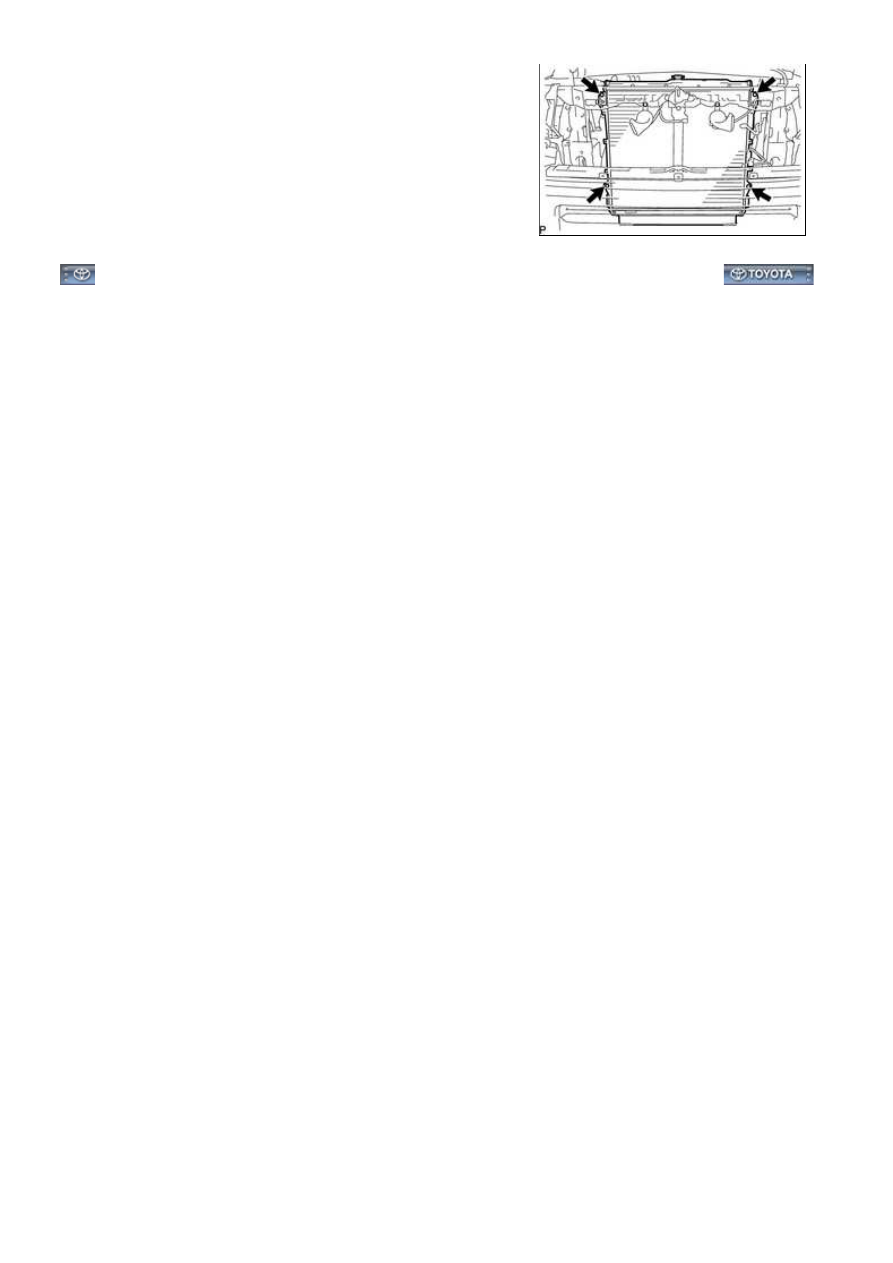

(a) Remove the 4 bolts and radiator assembly.

3UR-FBE COOLING: RADIATOR: REMOVAL; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XV1019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE RADIATOR DRAIN COCK PLUG

(a) Remove the drain cock plug.

(b) Remove the O-ring.

3UR-FBE COOLING: RADIATOR: DISASSEMBLY; 2015 MY Tundra...
