Toyota Tundra (2015 year). Manual - part 1420

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002190024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 1.6 kW Type): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

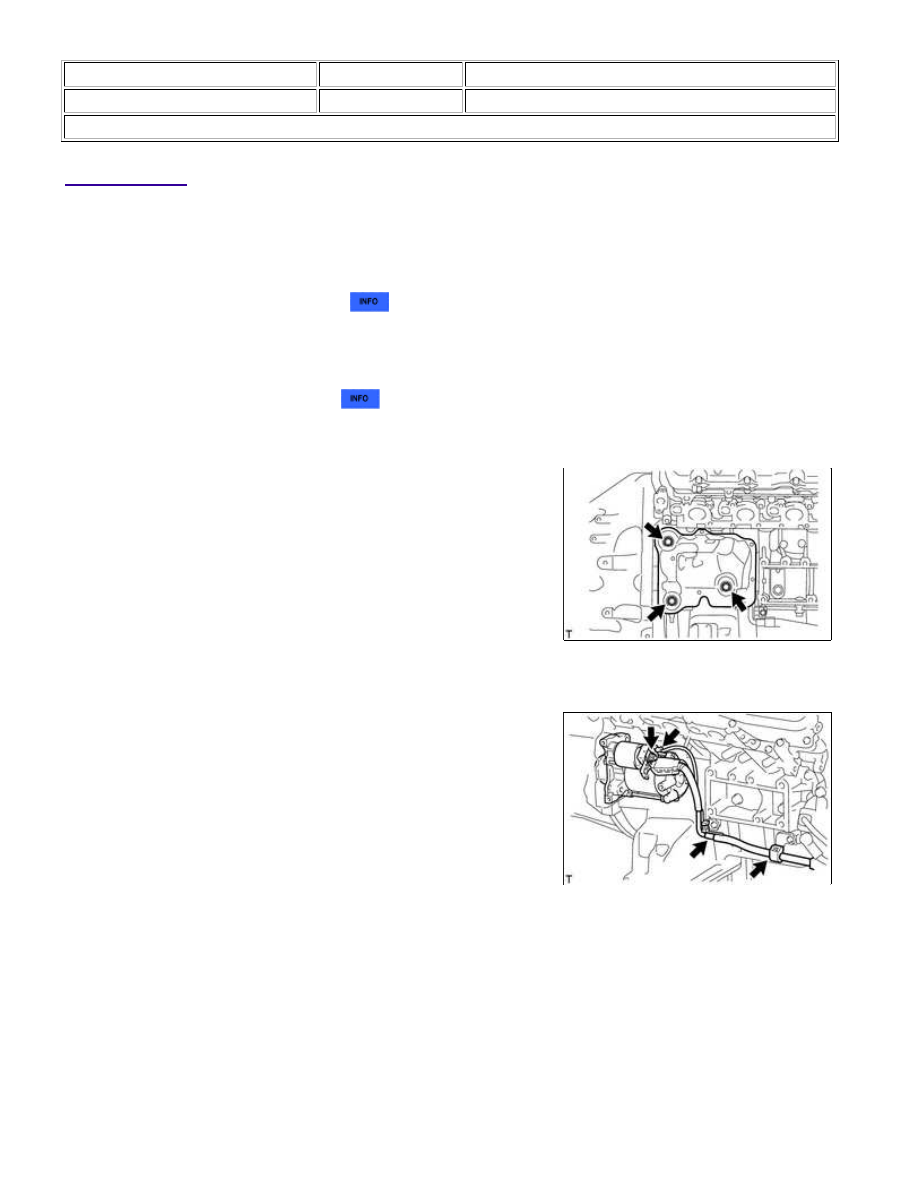

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

(a) Remove the exhaust manifold RH



.

4. REMOVE STARTER COVER

(a) Remove the 3 bolts and starter cover.

5. REMOVE STARTER ASSEMBLY

(a) Disconnect the 2 wire harness clamps.

(b) Disconnect the starter connector.

(c) Remove the nut and disconnect the starter wire.

1UR-FE STARTING: STARTER (for 1.6 kW Type): REMOVAL; 2015...

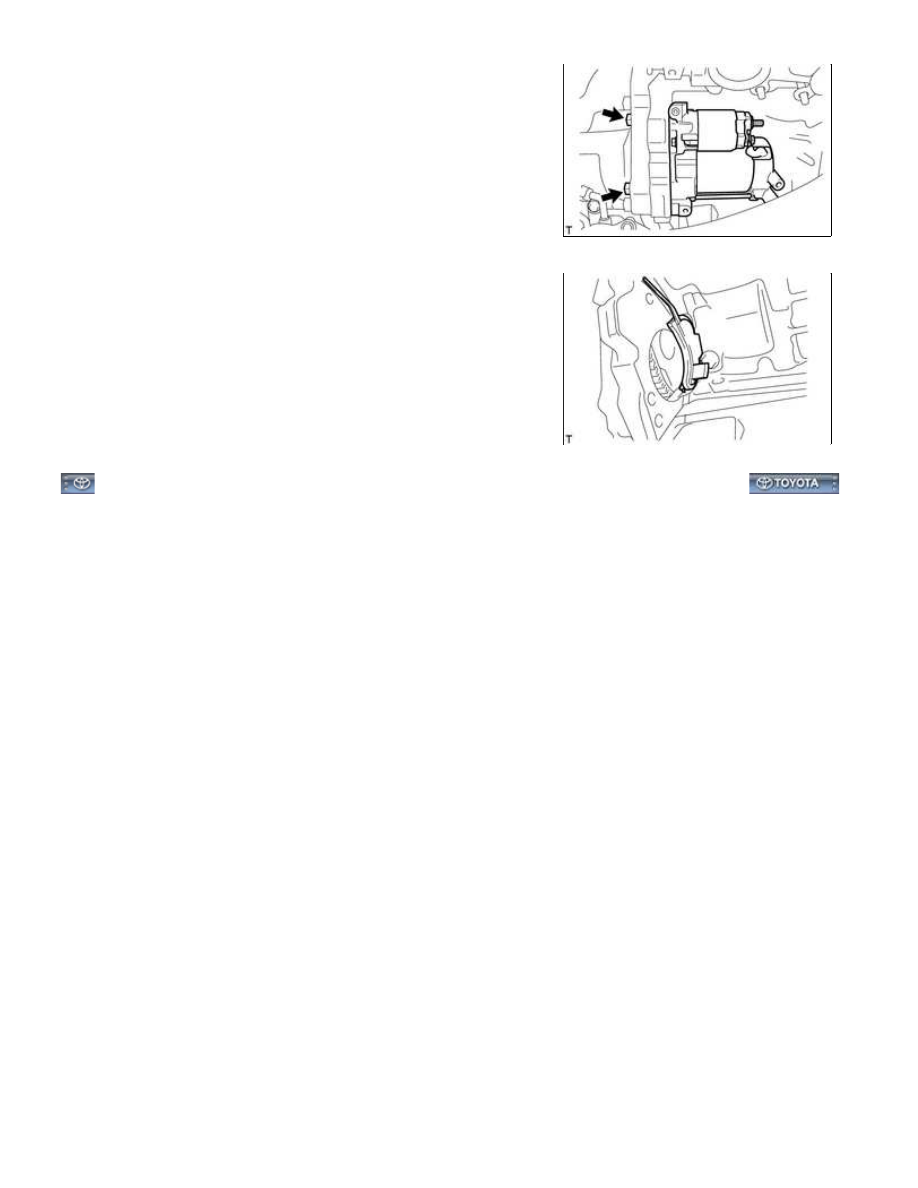

(d) Remove the 2 bolts and starter.

(e) Remove the flywheel housing side cover.

1UR-FE STARTING: STARTER (for 1.6 kW Type): REMOVAL; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000215401KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 1.6 kW Type): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

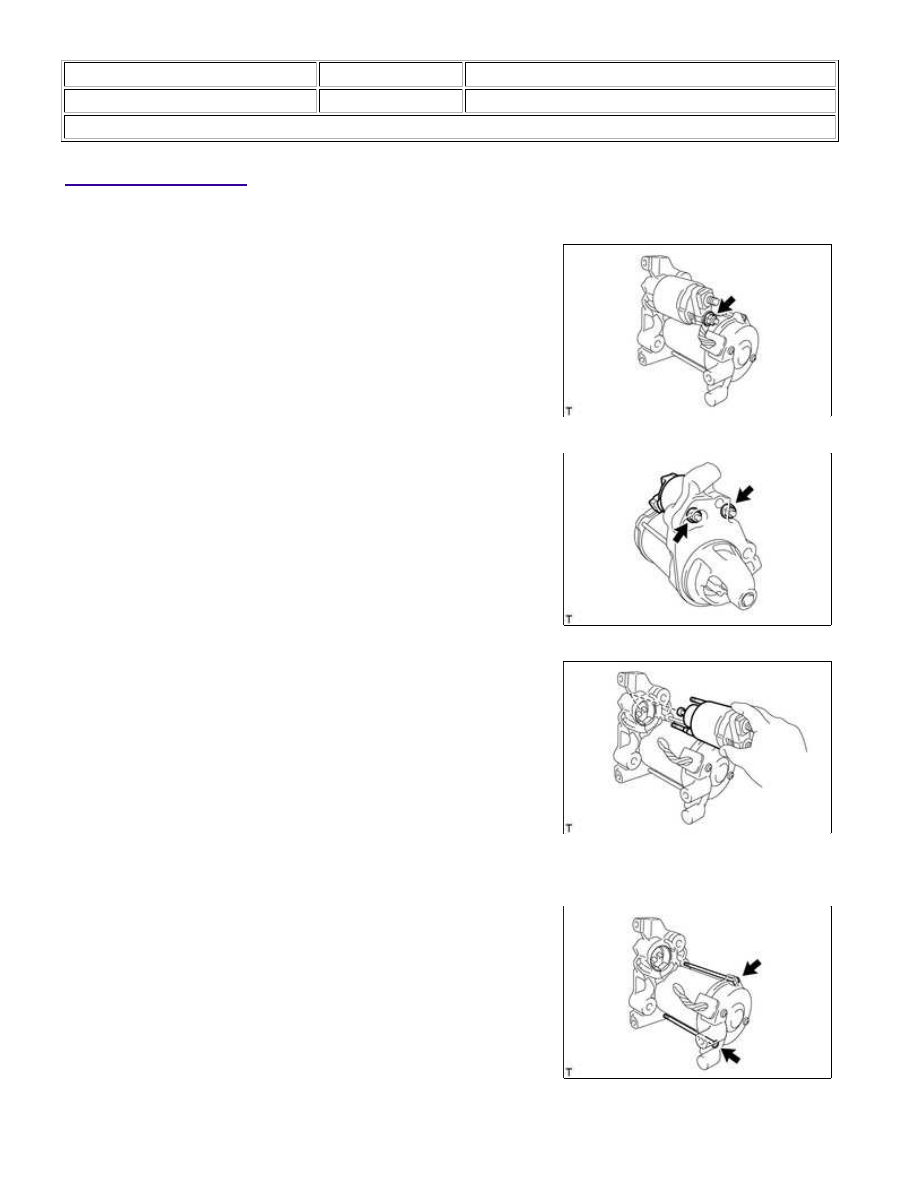

1. REMOVE MAGNET STARTER SWITCH ASSEMBLY

(a) Remove the nut and disconnect the lead wire from the magnet

starter switch.

(b) Remove the 2 nuts from the starter drive housing while holding

the magnet starter switch.

(c) Pull the magnet starter switch and while lifting the front part of

the magnet starter switch, release the plunger hook from the

drive lever and remove the magnet starter switch.

2. REMOVE STARTER YOKE ASSEMBLY

(a) Using a T25 "TORX" socket wrench, remove the 2 bolts.

1UR-FE STARTING: STARTER (for 1.6 kW Type): DISASSEMBLY; 2...

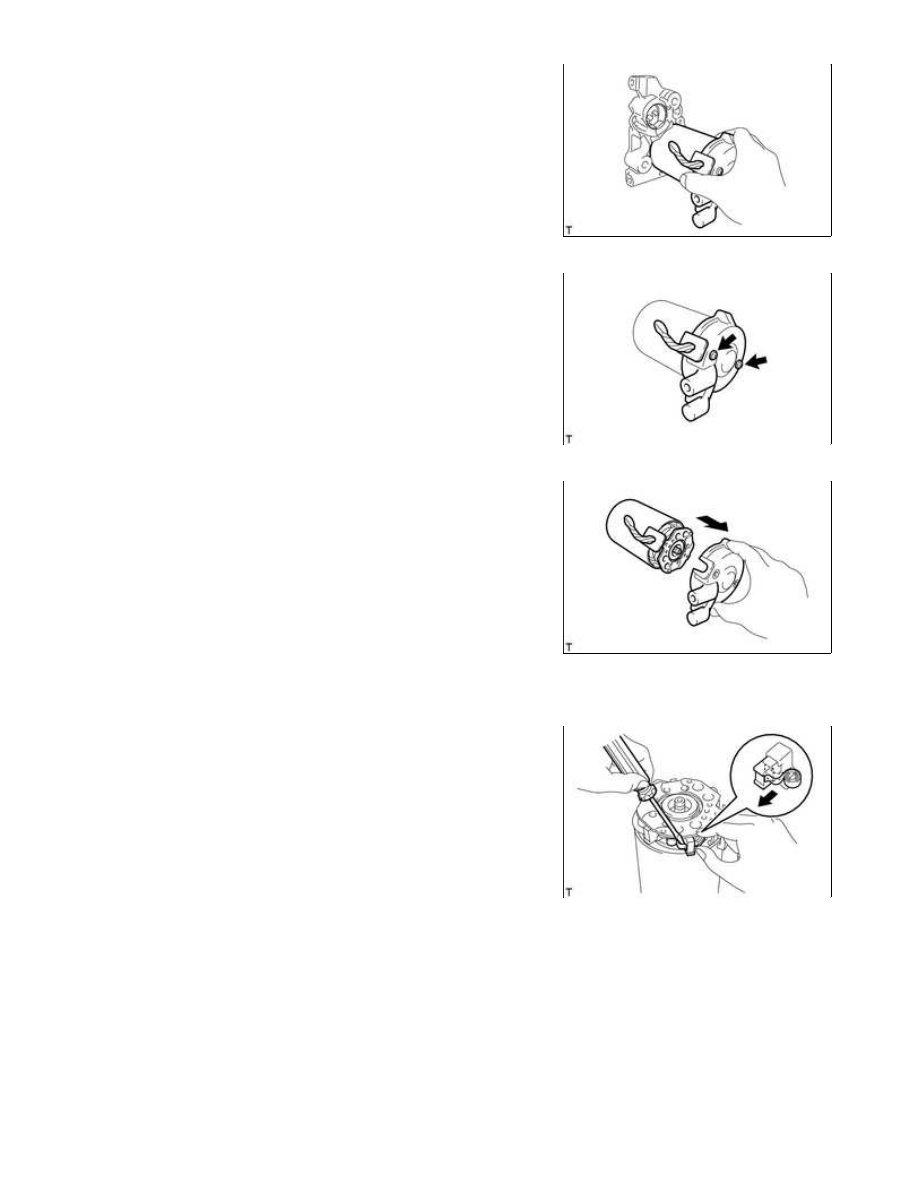

(b) Pull out the starter yoke together with the starter commutator

end frame.

(c) Remove the 2 screws and commutator end frame from the

starter yoke.

While holding down the lead wire, remove the starter

commutator end frame.

3. REMOVE STARTER BRUSH HOLDER ASSEMBLY

they are held in place by the springs.

(b) Remove the brush holder.

4. REMOVE STARTER ARMATURE ASSEMBLY

1UR-FE STARTING: STARTER (for 1.6 kW Type): DISASSEMBLY; 2...
