Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002RTH034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: OIL PRESSURE SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

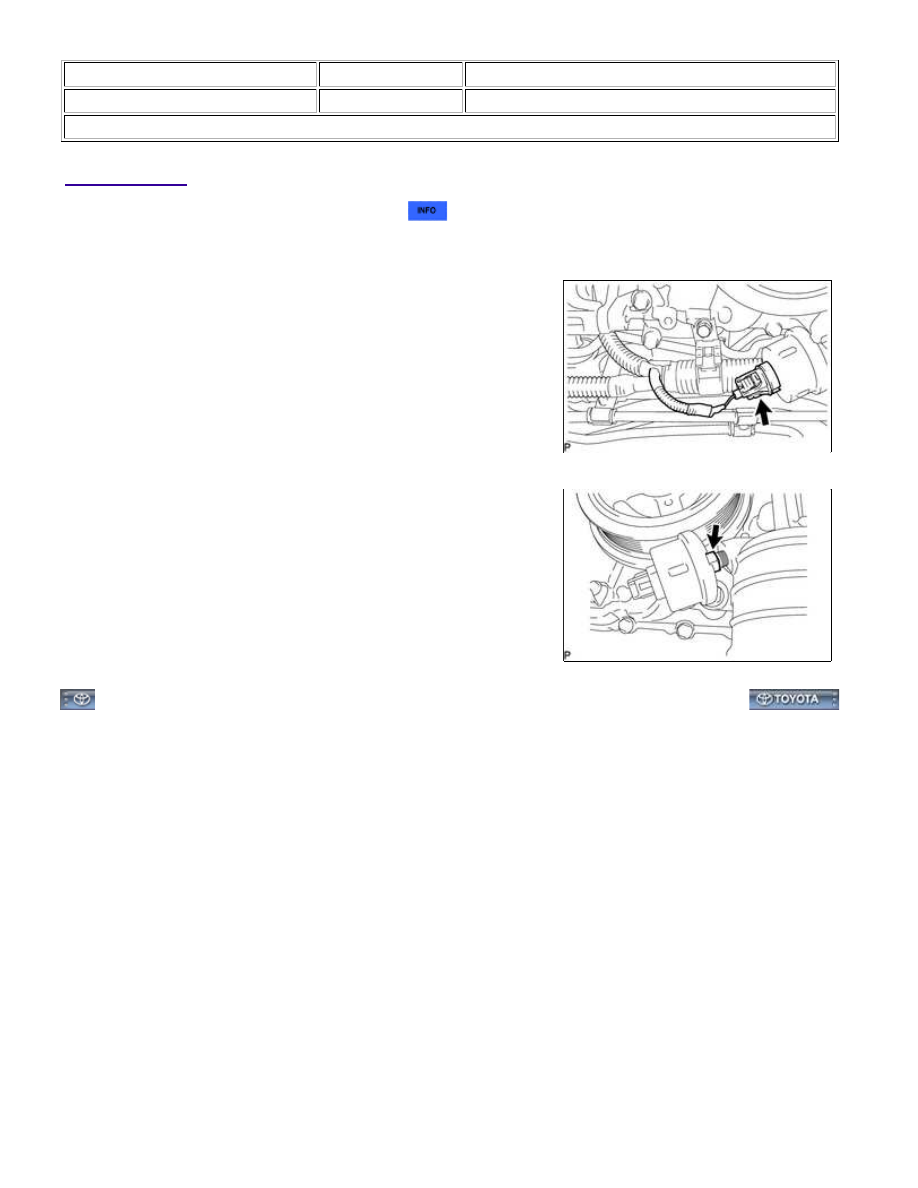

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER

2. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

(a) Disconnect the sender gauge connector.

(b) Remove the oil pressure sender gauge.

1UR-FE LUBRICATION: OIL PRESSURE SWITCH: REMOVAL; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002RTF034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: OIL PRESSURE SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

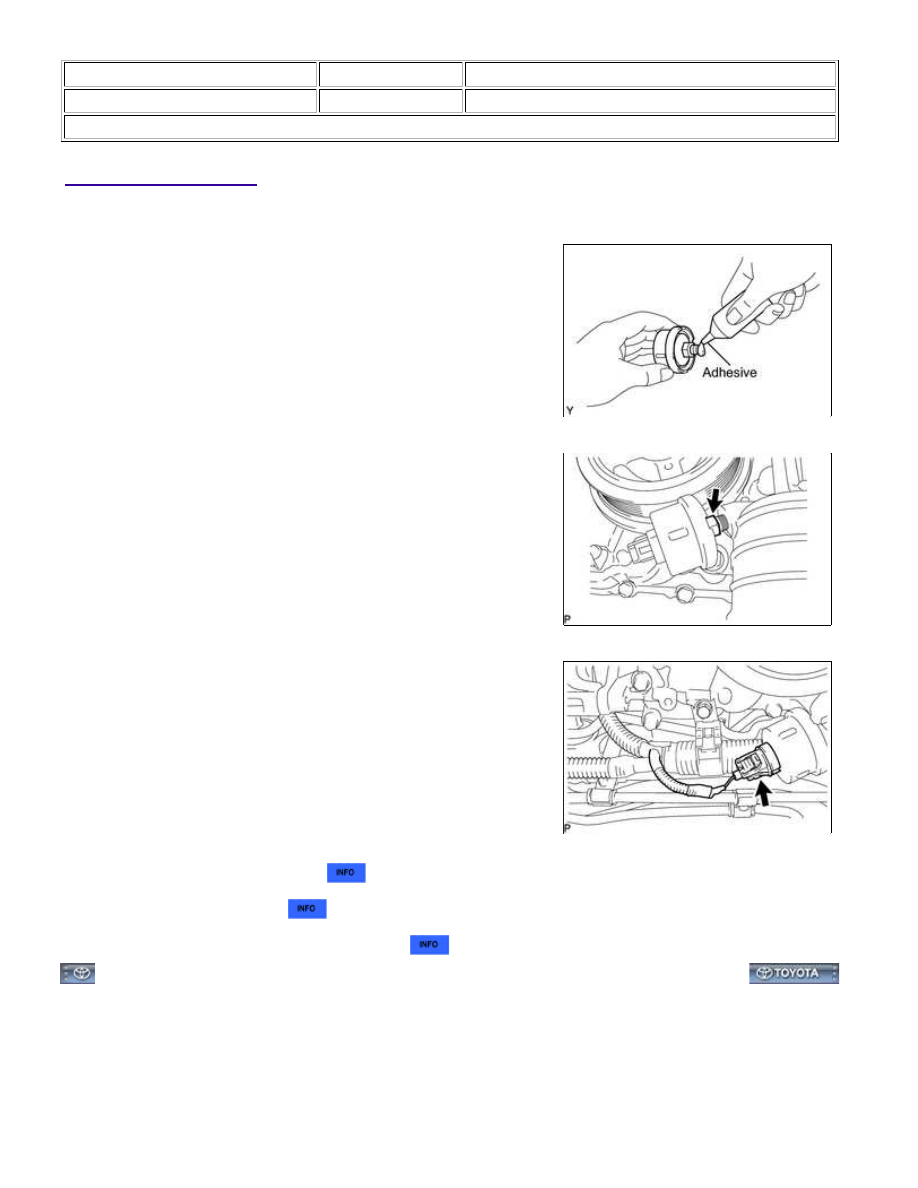

INSTALLATION

1. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

Adhesive:

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

(b) Install the oil pressure sender gauge.

Torque:

15 N·m {153 kgf·cm, 11ft·lbf}

NOTICE:

Do not start the engine within 1 hour after installation.

(c) Connect the sender gauge connector.

2. INSPECT ENGINE OIL LEVEL

3. INSPECT FOR OIL LEAK

4. INSTALL NO. 1 ENGINE UNDER COVER

1UR-FE LUBRICATION: OIL PRESSURE SWITCH: INSTALLATION...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002S4W03FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: OIL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE LUBRICATION: OIL PUMP: COMPONENTS; 2015 MY Tund...

ILLUSTRATION
