Toyota Tundra (2015 year). Manual - part 1391

Last Modified: 9-16-2014

6.6 L

Doc ID: RM0000028RU04ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

CAUTION:

Before working on the fuel system, disconnect the cable from the negative (-) battery terminal.
Do not smoke or be near an open flame when working on the fuel system.
Keep gasoline away from rubber and leather parts.

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

1. DISCHARGE FUEL SYSTEM PRESSURE

CAUTION:

(b) Disconnect the fuel pump ECU connector



.

(c) Connect the cable to the negative (-) battery terminal.

(d) Start the engine. After the engine has stopped on its own, turn the ignition switch off.

HINT:

DTC P0171/0174 (system too lean) may be set.

(e) Crank the engine again, and then check that the engine does not start.

(f) Loosen the fuel tank cap, and then discharge the pressure in the fuel tank completely.

(g) Connect the fuel pump ECU connector



.

2. FUEL SYSTEM

(1) Perform the "DISCHARGE FUEL SYSTEM PRESSURE" procedures above.

(4) Disconnect the connection.

(5) Plug the connection with a rubber plug.

1UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [08...

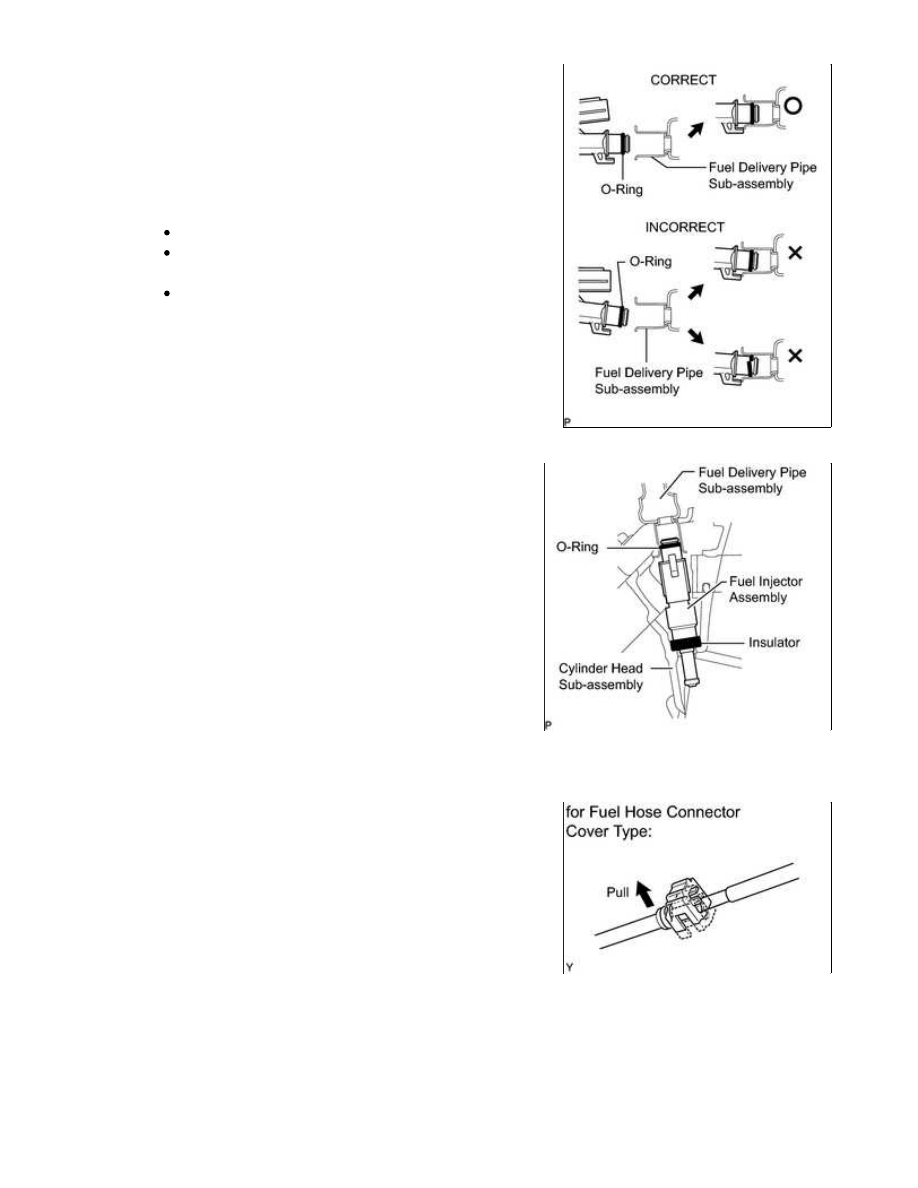

(b) Observe these precautions when removing and installing the

fuel injectors:

Never reuse the O-ring.

When placing a new O-ring on the fuel injector

assembly, do not damage it.

Coat a new O-ring with spindle oil or gasoline before

installing it. Do not use engine oil, gear oil or brake oil.

(c) Install the fuel injector assembly to the fuel delivery pipe

sub-assembly and intake manifold as shown in the

illustration.

NOTICE:

Before installing the fuel injector assembly, apply spindle oil

(1) for Fuel Hose Connector Cover Type:

Detach the lock claw by lifting up the cover as shown in the

illustration.

1UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [08...

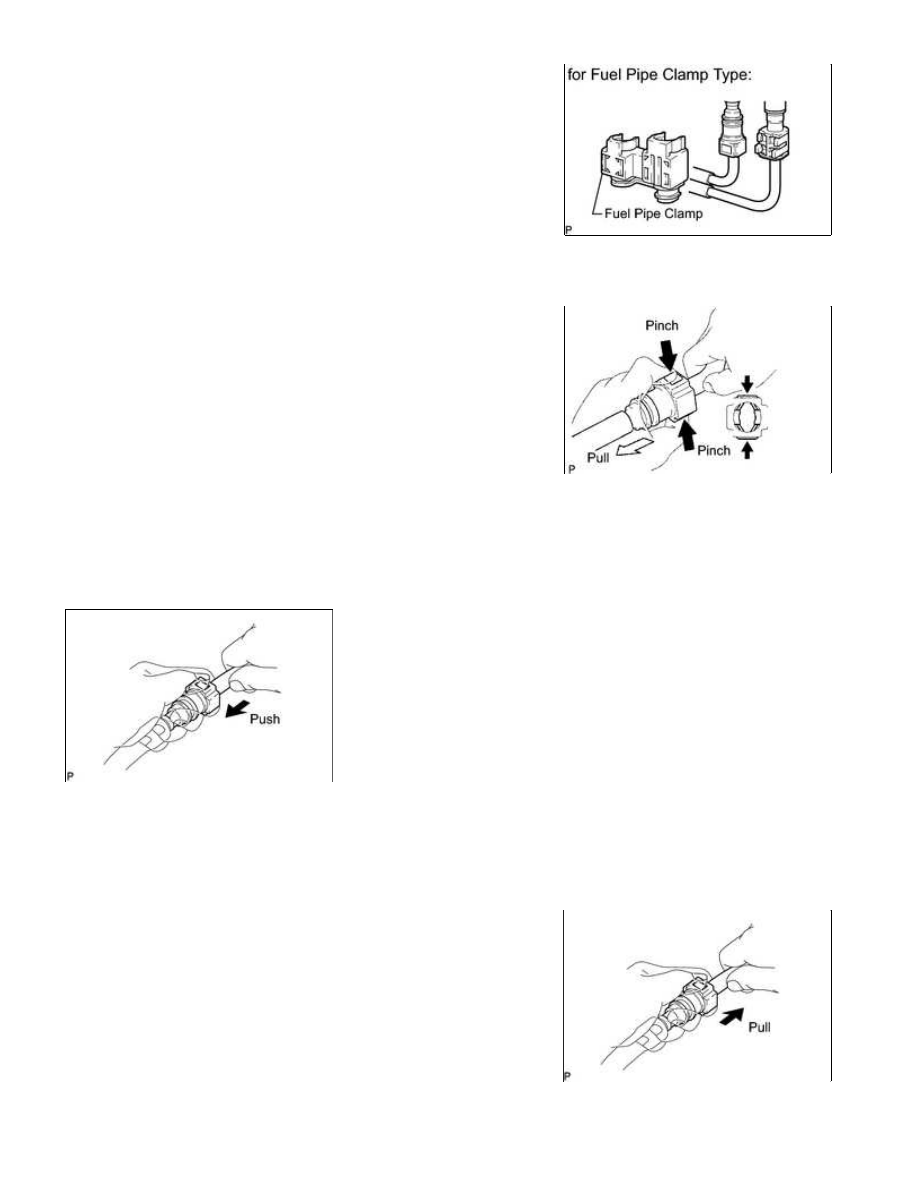

(2) for Fuel Pipe Clamp Type:

Remove the fuel pipe clamp from the fuel tube connector.

(3) Check for dirt or mud on the pipe and around the connector before disconnection. Clean if necessary.

(4) Pinch the connector and disconnect the connector and pipe.

If the connector and the pipe are stuck together, pinch the

connector, push and pull the pipe to disconnect the pipe and

pull it out.

NOTICE:

Do not use any tools.

bag.

(e) Observe these precautions when connecting the fuel tube connector (for Quick Type A).

(3) After having finished the connection, try to pull apart the

pipe and the connector to confirm that they are securely

connected.

1UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [08...

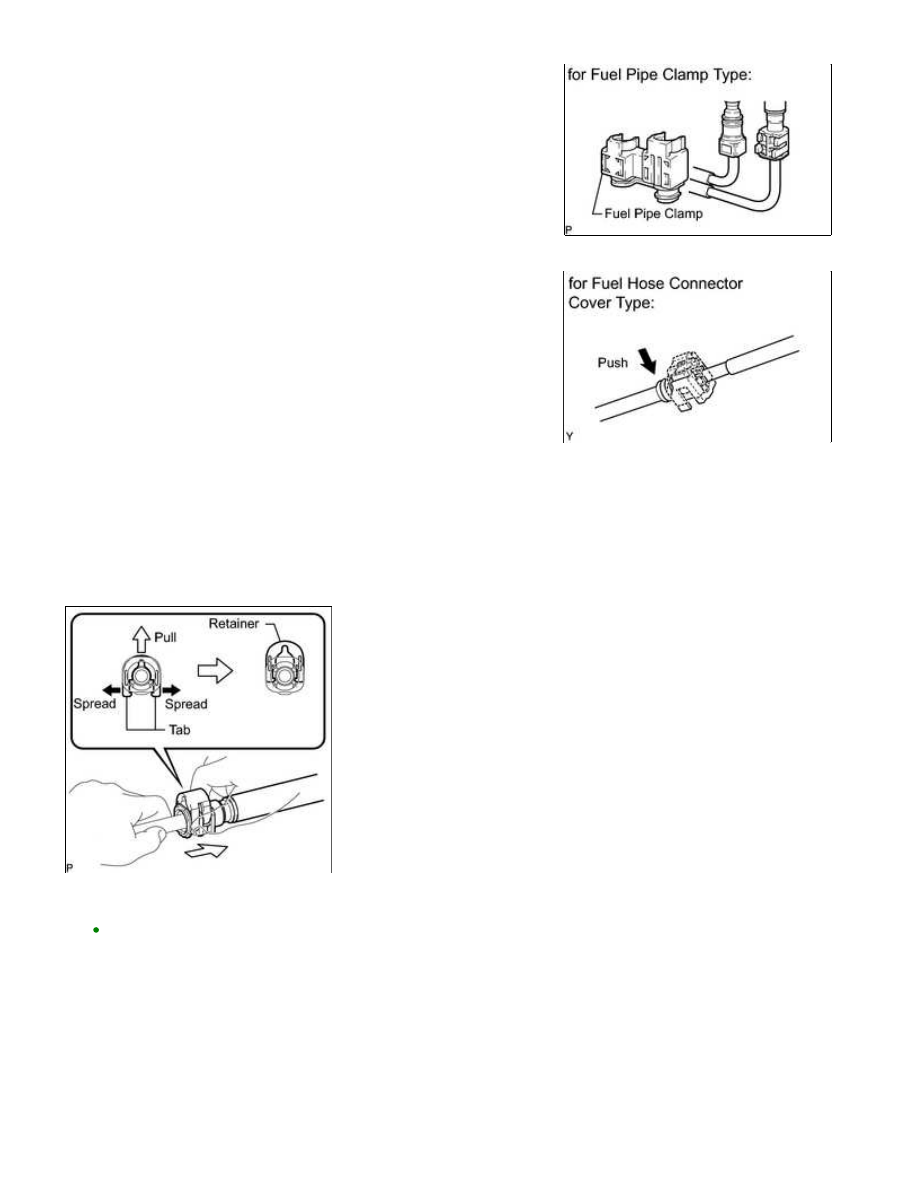

(4) for Fuel Pipe Clamp Type:

Install the fuel pipe clamp to the connector.

(5) for Fuel Hose Connector Cover Type:

Attach the lock claw to the connector by pushing down on

the cover as shown in the illustration.

(6) Check that there is no fuel leakage.

(f) Observe these precautions when disconnecting the fuel tube connector (for Quick Type B).

the pipe.

HINT:
