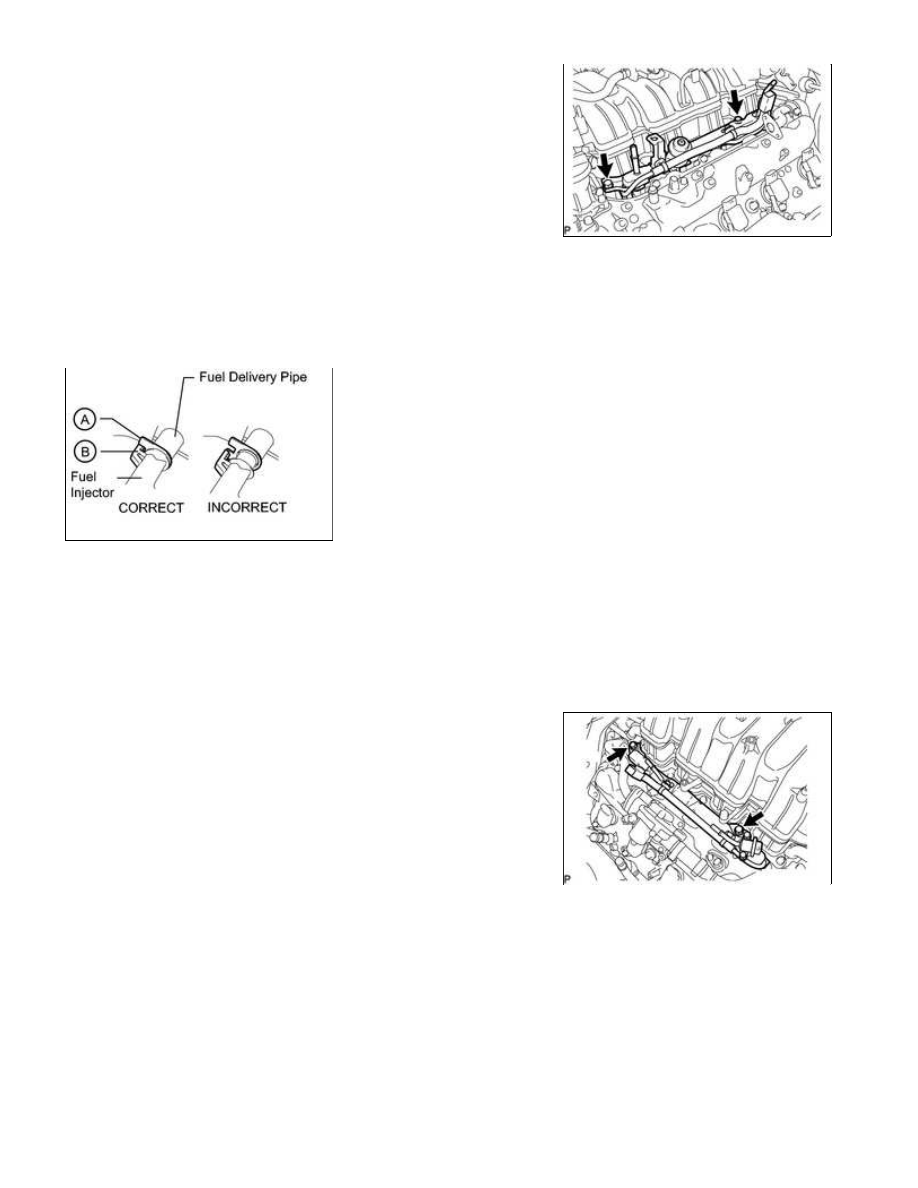

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head sub-assembly LH.

(b) Install the fuel delivery pipe sub-assembly LH (with injectors) to the cylinder head sub-assembly LH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

NOTICE:

(d) Connect the No. 7 wire harness connector.

3. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head sub-assembly RH.

(b) Install the fuel delivery pipe sub-assembly RH (with injectors) to the cylinder head sub-assembly RH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

1UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

NOTICE:

(d) Connect the No. 6 wire harness connector.

4. CONNECT NO. 1 FUEL PIPE SUB-ASSEMBLY

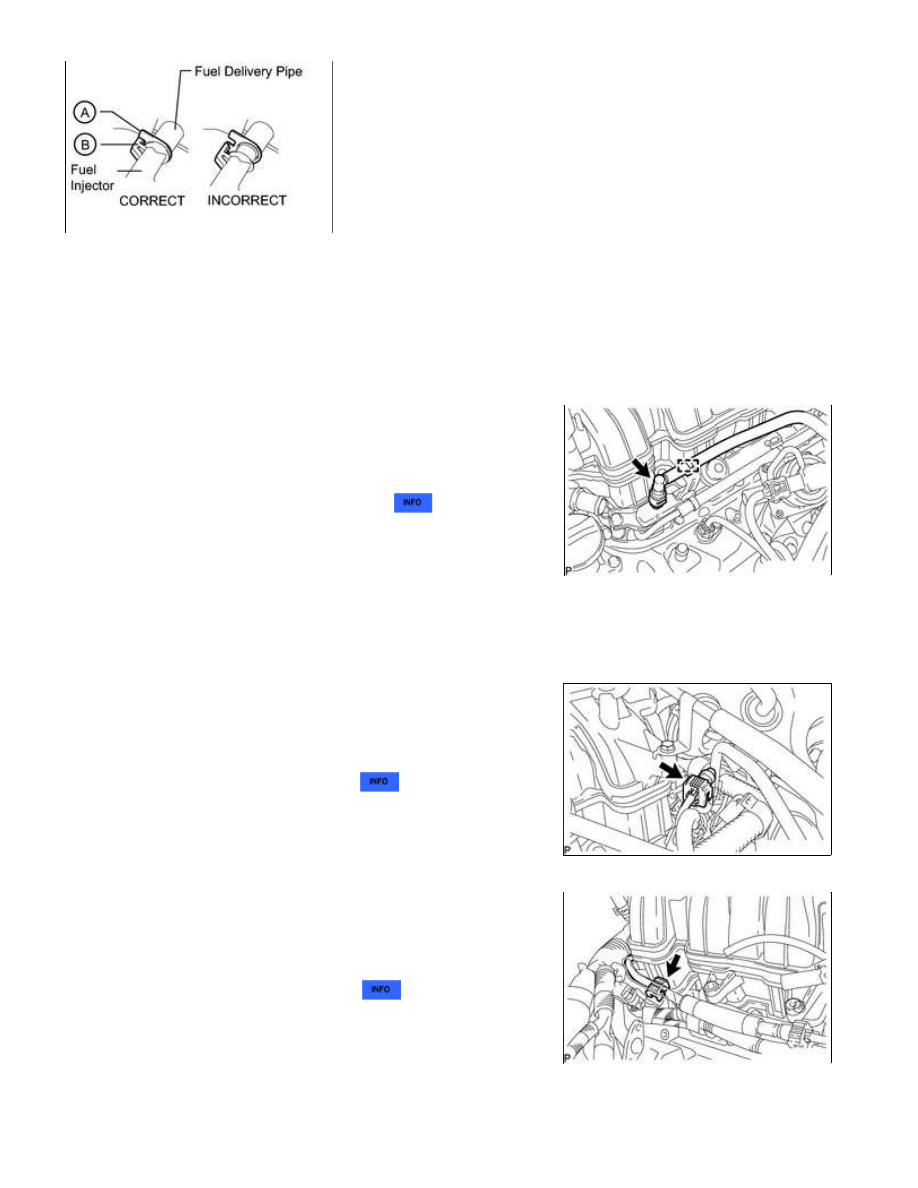

(a) Connect the No. 1 fuel pipe sub-assembly to the fuel delivery

pipe sub-assembly LH (for Quick Type B)



.

(b) Attach the clamp.

5. CONNECT FUEL TUBE SUB-ASSEMBLY

(a) Connect the fuel tube sub-assembly to the fuel delivery pipe

sub-assembly LH (for Quick Type A)



.

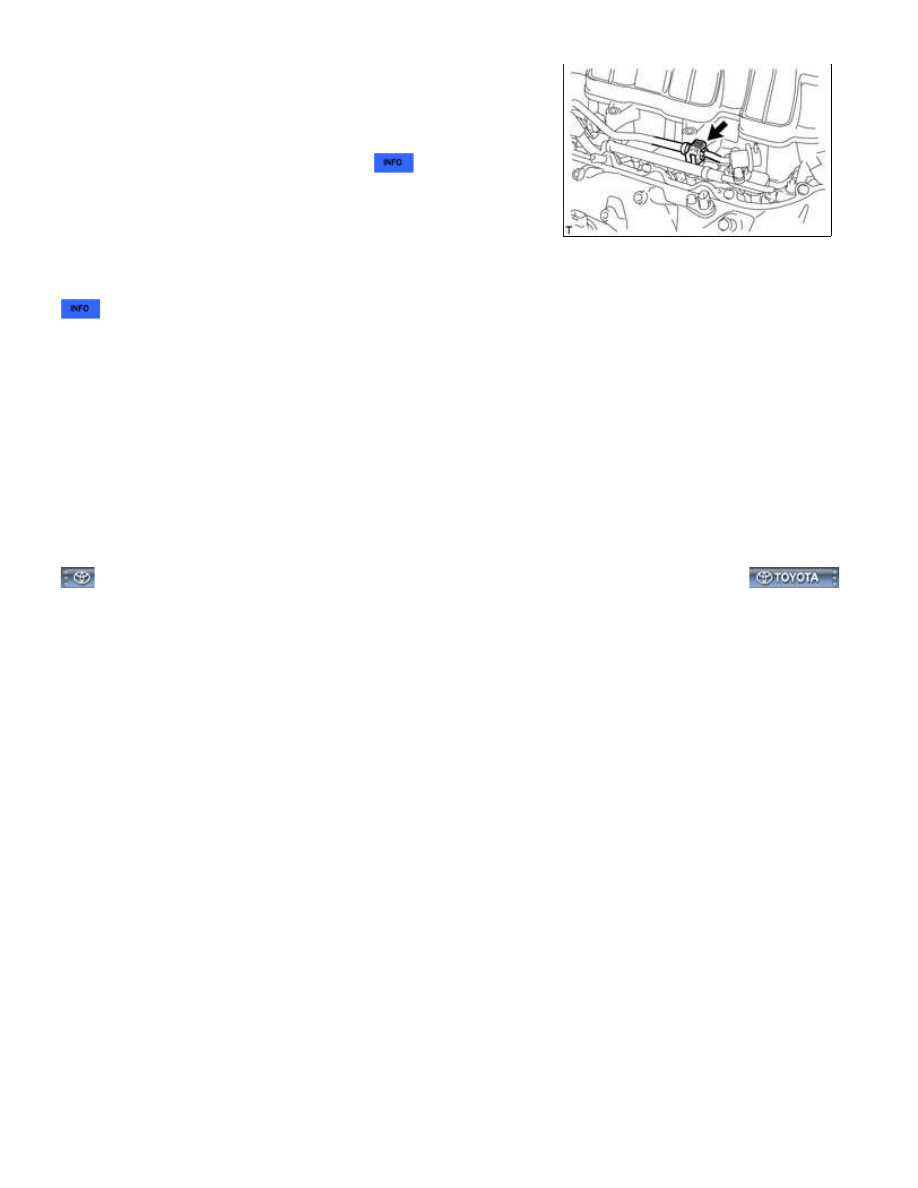

(b) Connect the fuel tube sub-assembly to the fuel delivery pipe

sub-assembly RH (for Quick Type A)



.

6. CONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

1UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

(a) Connect the No. 2 fuel tube sub-assembly to the fuel pressure

regulator assembly (for Quick Type A)



.

7. INSTALL EGR VALVE BRACKET

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

9. CHECK FOR FUEL LEAK

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and Techstream main switch on.

NOTICE:

Do not start the engine.

(c) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump / Speed.

(d) Check that there are no fuel leaks after doing maintenance anywhere on the fuel system.

1UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002H8C025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PRESSURE REGULATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

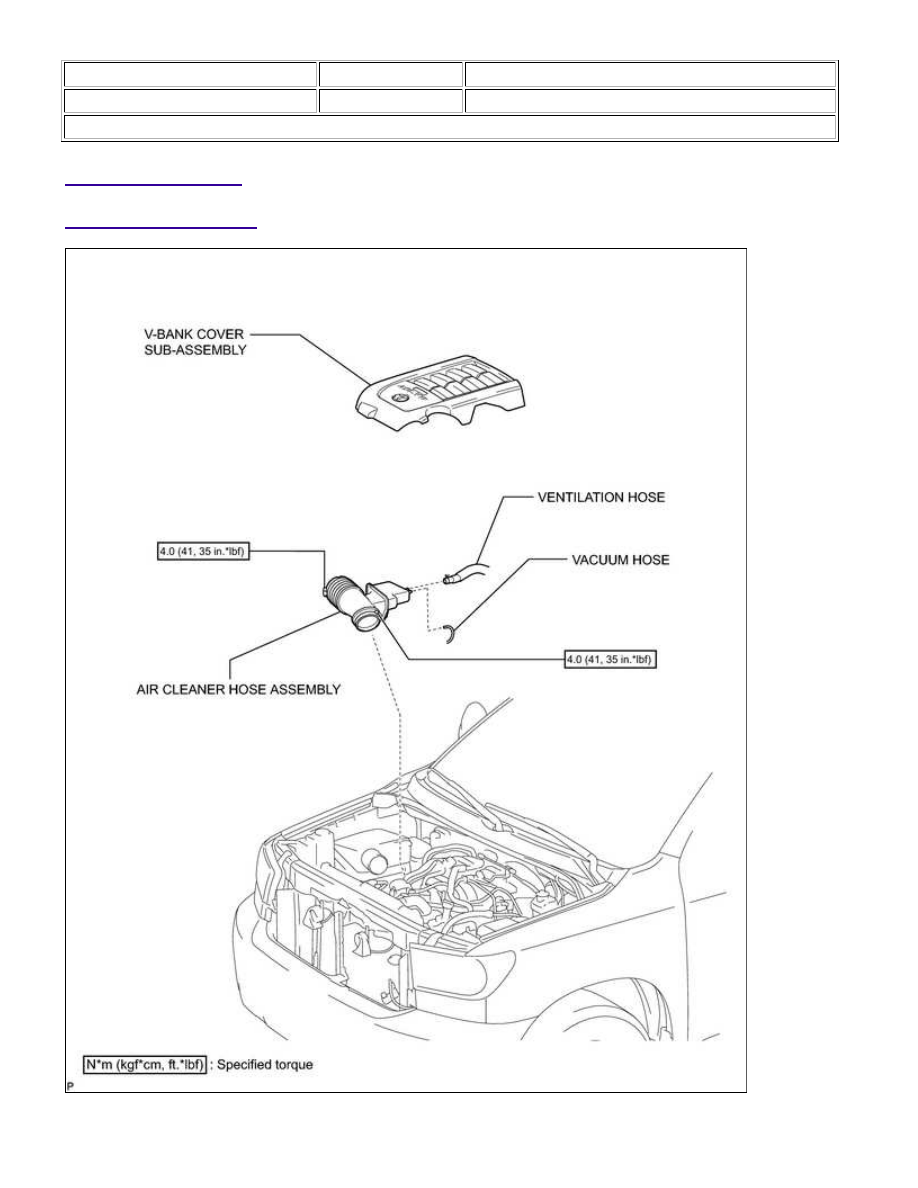

COMPONENTS
