Toyota Tundra (2015 year). Manual - part 1357

(a) Install the hood with the 4 bolts.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

Install the hood support while supporting the hood by hand.

(c) Attach the hood support clips.

NOTICE:

Check that the hood support is engaged in the ball joint and that it cannot be pulled out.

57. ADJUST HOOD SUB-ASSEMBLY

58. INSTALL NO. 1 ENGINE UNDER COVER

59. INSTALL FRONT WIPER MOTOR AND LINK ASSEMBLY

(a) Install the front wiper motor and link



.

60. INSPECT IGNITION TIMING

61. INSPECT ENGINE IDLE SPEED

62. INSPECT CO/HC

63. CHECK ENGINE OIL LEVEL

64. CHECK ENGINE COOLANT LEVEL

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005QCO008X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE UNIT: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should be
used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard value
as a reference only and base any judgments on the maximum and minimum values.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: PRECAUTION; 2...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030XM024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

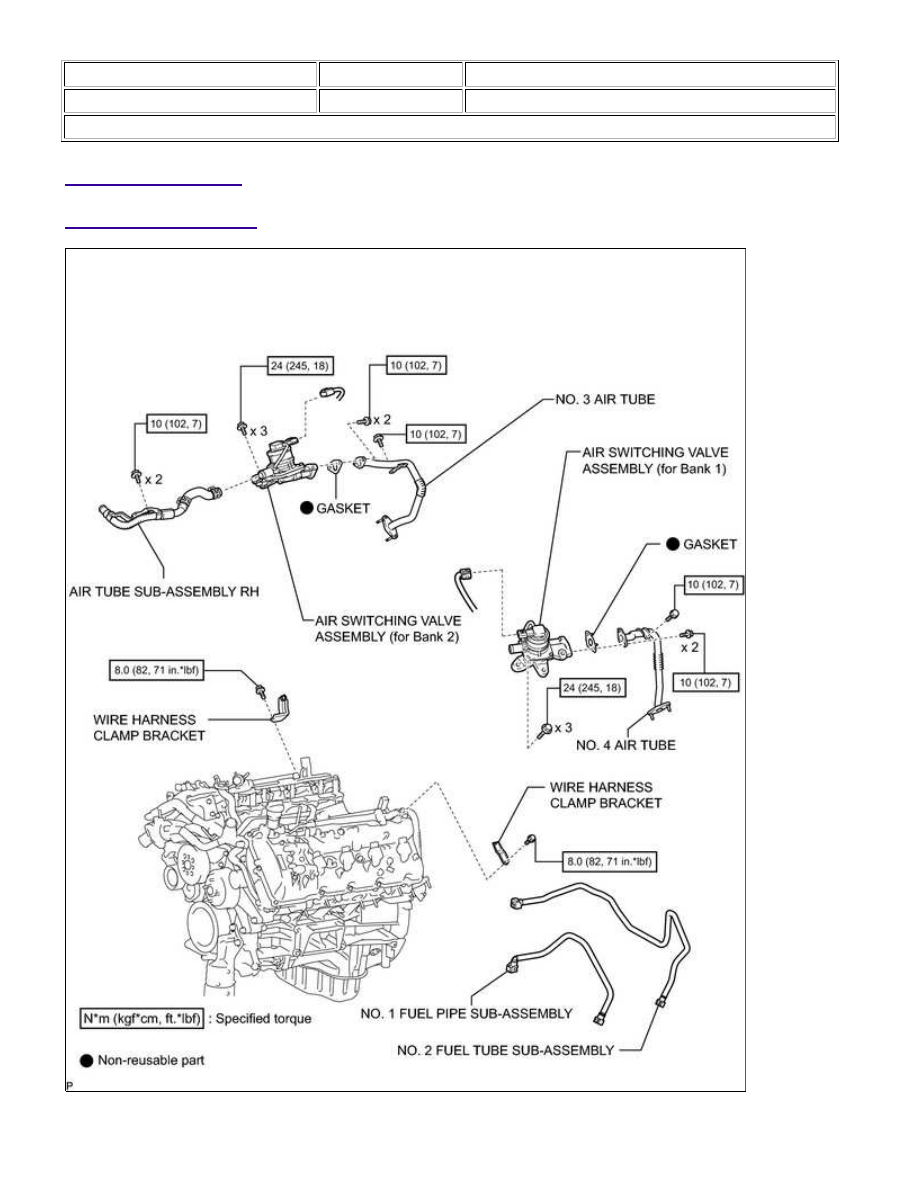

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...

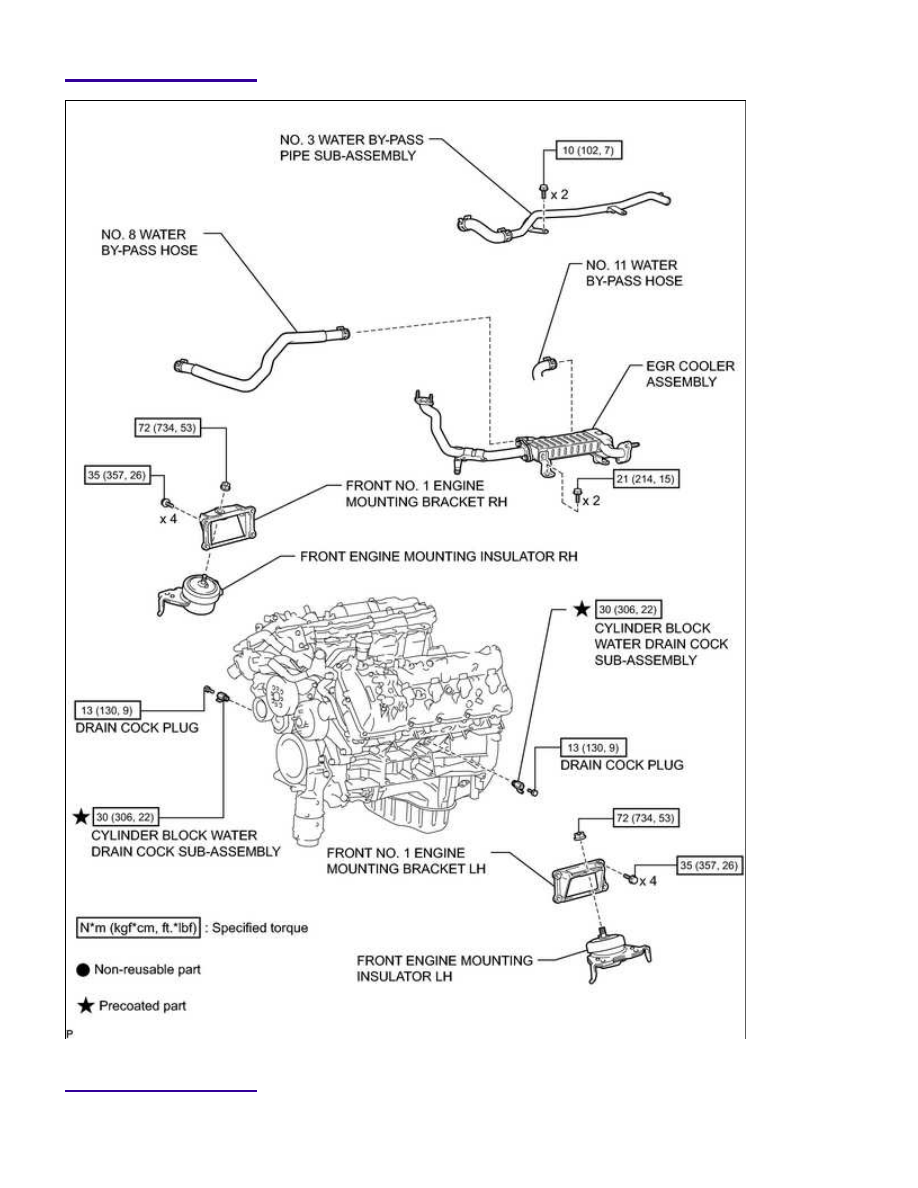

ILLUSTRATION

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...
