(c) Using SST and wooden blocks, compress the spring and install

the retainer locks.

SST: 09202-70020

09202-00010

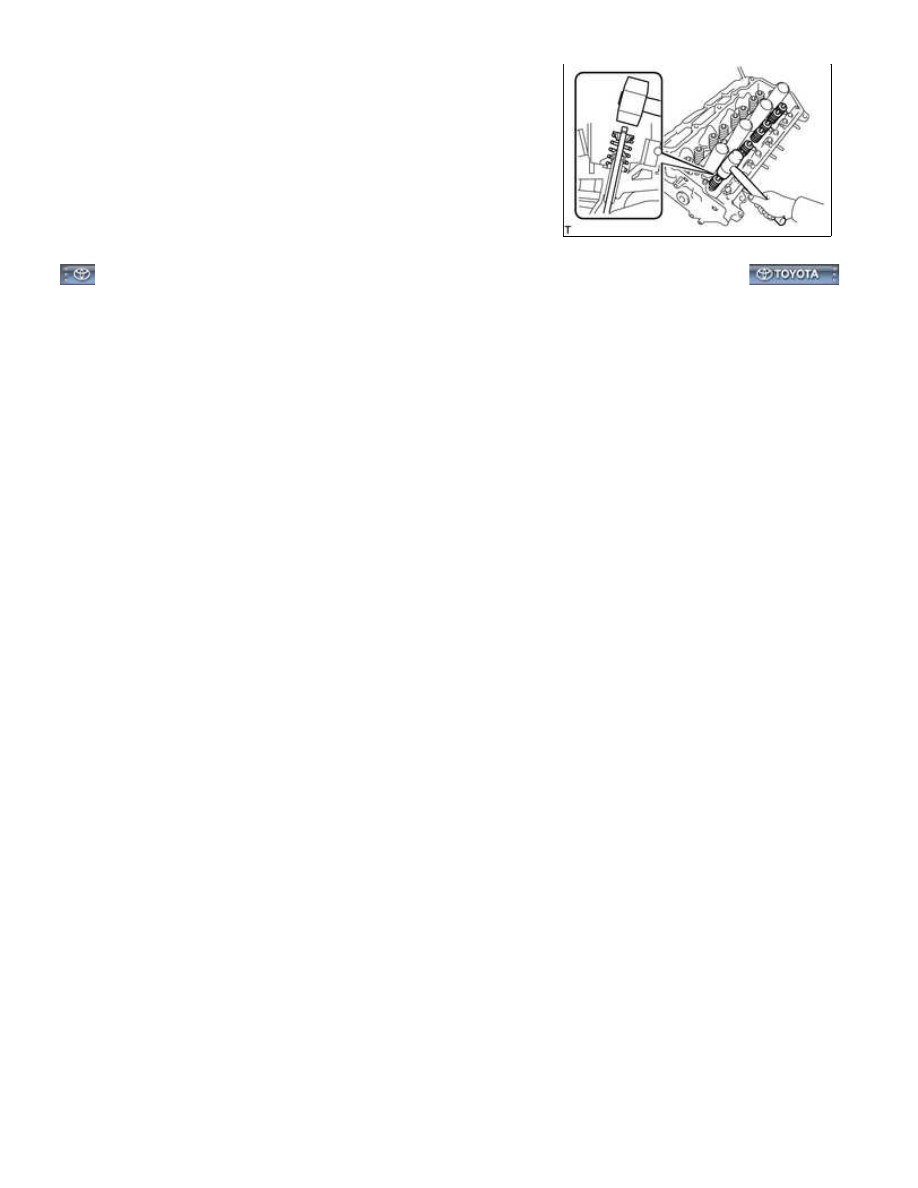

(d) Using a plastic-faced hammer, lightly tap the valve stem tip to

ensure a proper fit.

NOTICE:

Be careful not to damage the retainer.

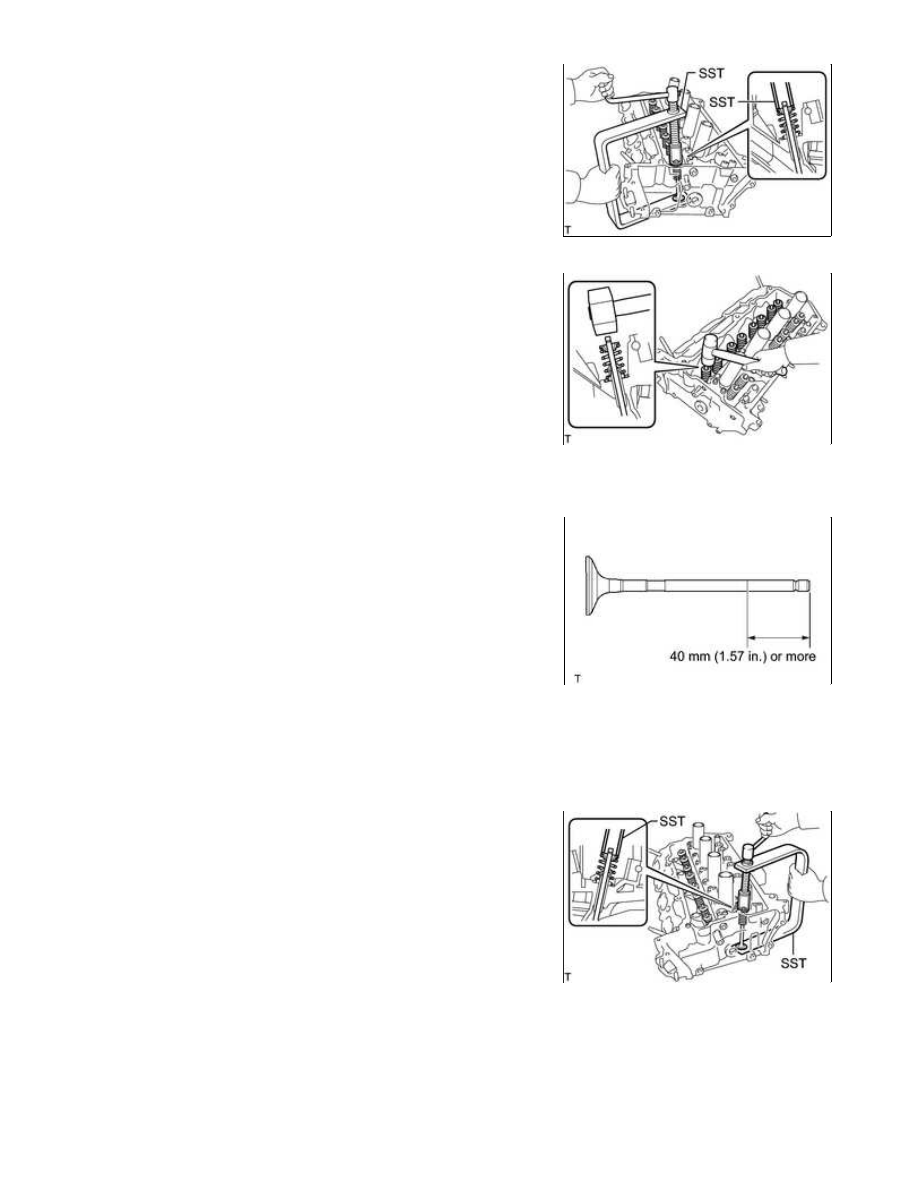

7. INSTALL EXHAUST VALVE

(b) Install the valve, compression spring and spring retainer to the cylinder head.

NOTICE:

Install the same parts in the same combination to their original locations.

(c) Using SST and wooden blocks, compress the spring and install

the retainer locks.

SST: 09202-70020

09202-00010

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REASSEMBL...

(d) Using a plastic-faced hammer, lightly tap the valve stem tip to

ensure a proper fit.

NOTICE:

Be careful not to damage the retainer.

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REASSEMBL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002OPA03HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPAIR; 2015 MY Tundra [08/2014 -        ]

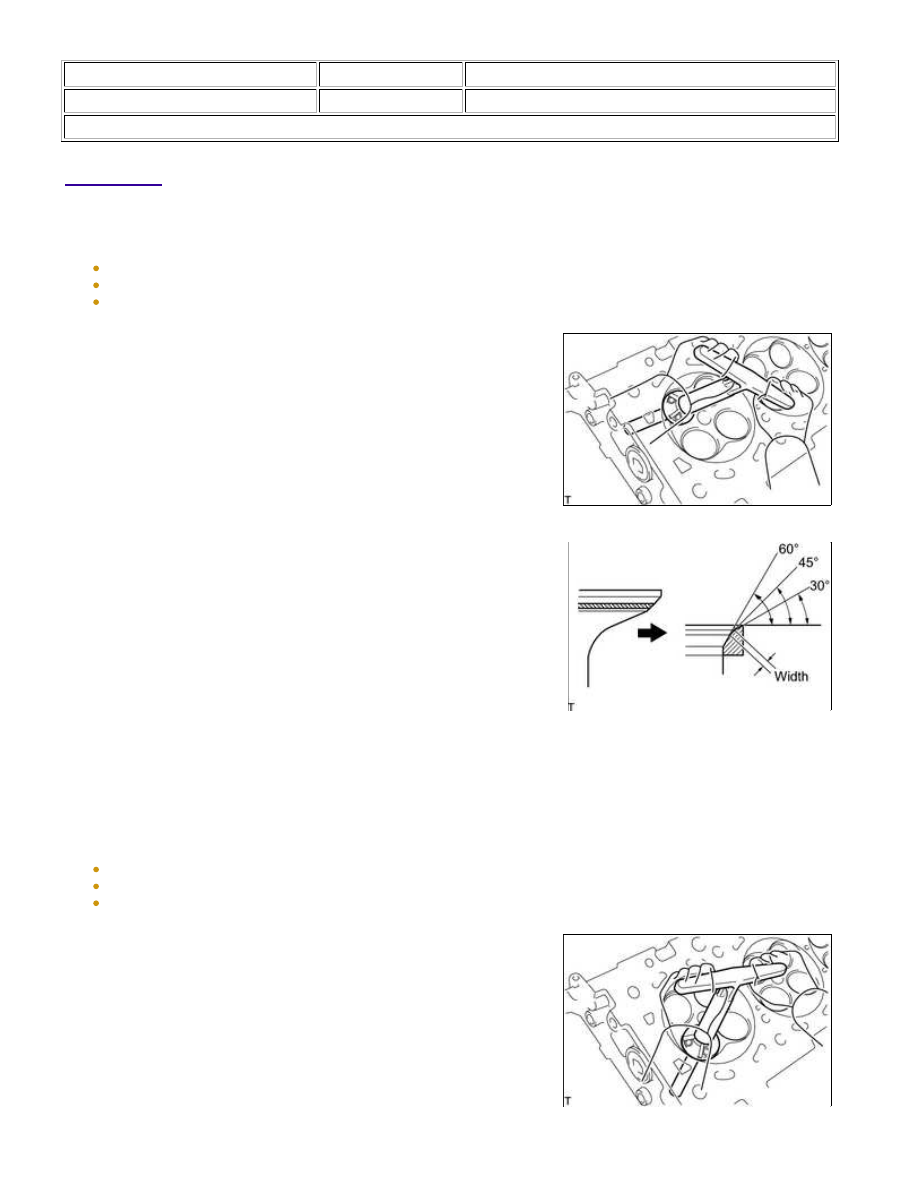

REPAIR

1. REPAIR INTAKE VALVE SEAT

NOTICE:

seat width is more than the specification.

(b) Using 30° and 60° cutters, correct the valve seat so that the

width should be maintained within the specified range around the

1.1 to 1.5 mm (0.0433 to 0.0591 in.)

(c) Hand-lap the valve and valve seat with an abrasive compound.

(d) Check the valve seating position.

2. REPAIR EXHAUST VALVE SEAT

NOTICE:

seat width is more than the specification.

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPAIR; 201...

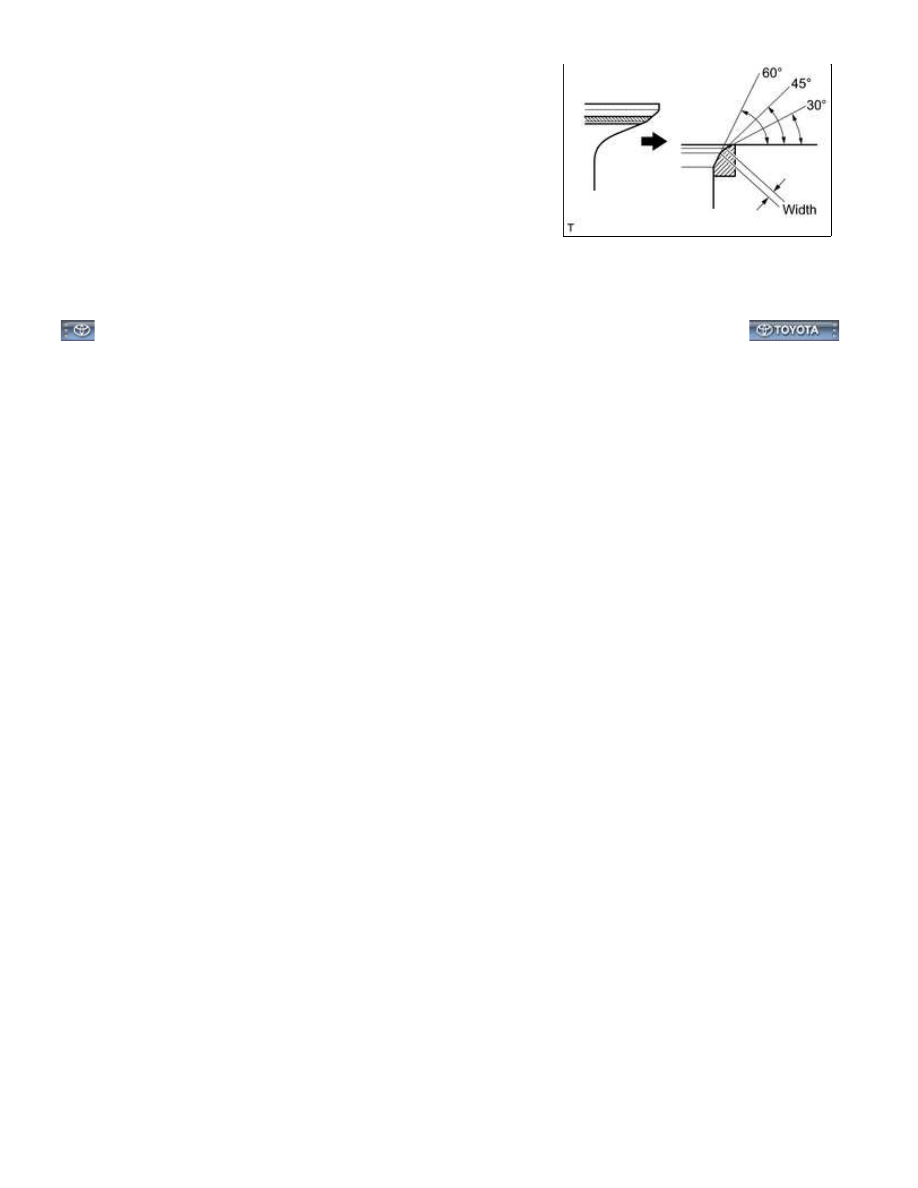

(b) Using 30° and 60° cutters, correct the valve seat so that the

width should be maintained within the specified range around

1.1 to 1.5 mm (0.0433 to 0.0591 in.)

(c) Hand-lap the valve and valve seat with an abrasive compound.

(d) Check the valve seating position.
