Toyota Tundra (2015 year). Manual - part 1331

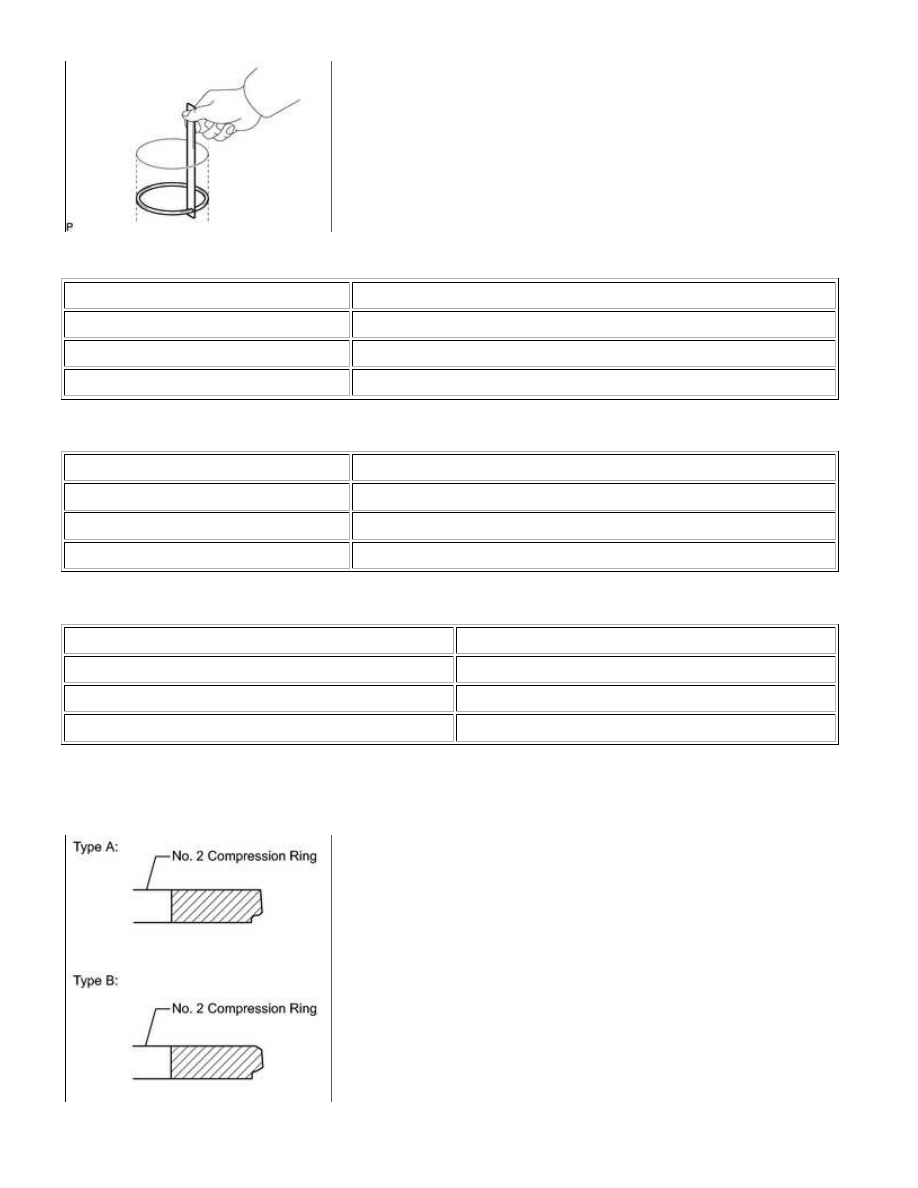

Standard End Gap (for Type A):

ITEM

SPECIFIED CONDITION

No. 1 Compression Ring

0.23 to 0.33 mm (0.00906 to 0.0130 in.)

No. 2 Compression Ring

0.40 to 0.50 mm (0.0157 to 0.0197 in.)

Oil Ring

0.10 to 0.40 mm (0.00394 to 0.0157 in.)

Standard End Gap (for Type B):

ITEM

SPECIFIED CONDITION

No. 1 Compression Ring

0.22 to 0.32 mm (0.00866 to 0.0126 in.)

No. 2 Compression Ring

0.35 to 0.45 mm (0.0138 to 0.0177 in.)

Oil Ring

0.10 to 0.40 mm (0.00394 to 0.0157 in.)

Maximum End Gap:

ITEM

SPECIFIED CONDITION

No. 1 Compression Ring

0.42 mm (0.0165 in.)

No. 2 Compression Ring

0.55 mm (0.0217 in.)

Oil Ring

0.45 mm (0.0177 in.)

HINT:

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: INSPECTIO...

ITEM

PAINT MARK

Type A

No. 1 Compression Ring

Blue

No. 2 Compression Ring

Orange

Type B

No. 1 Compression Ring

Yellow

No. 2 Compression Ring

Green

If the end gap is more than the maximum, replace the piston ring. If the end gap is more than the

maximum even with a new piston ring, replace the cylinder block.

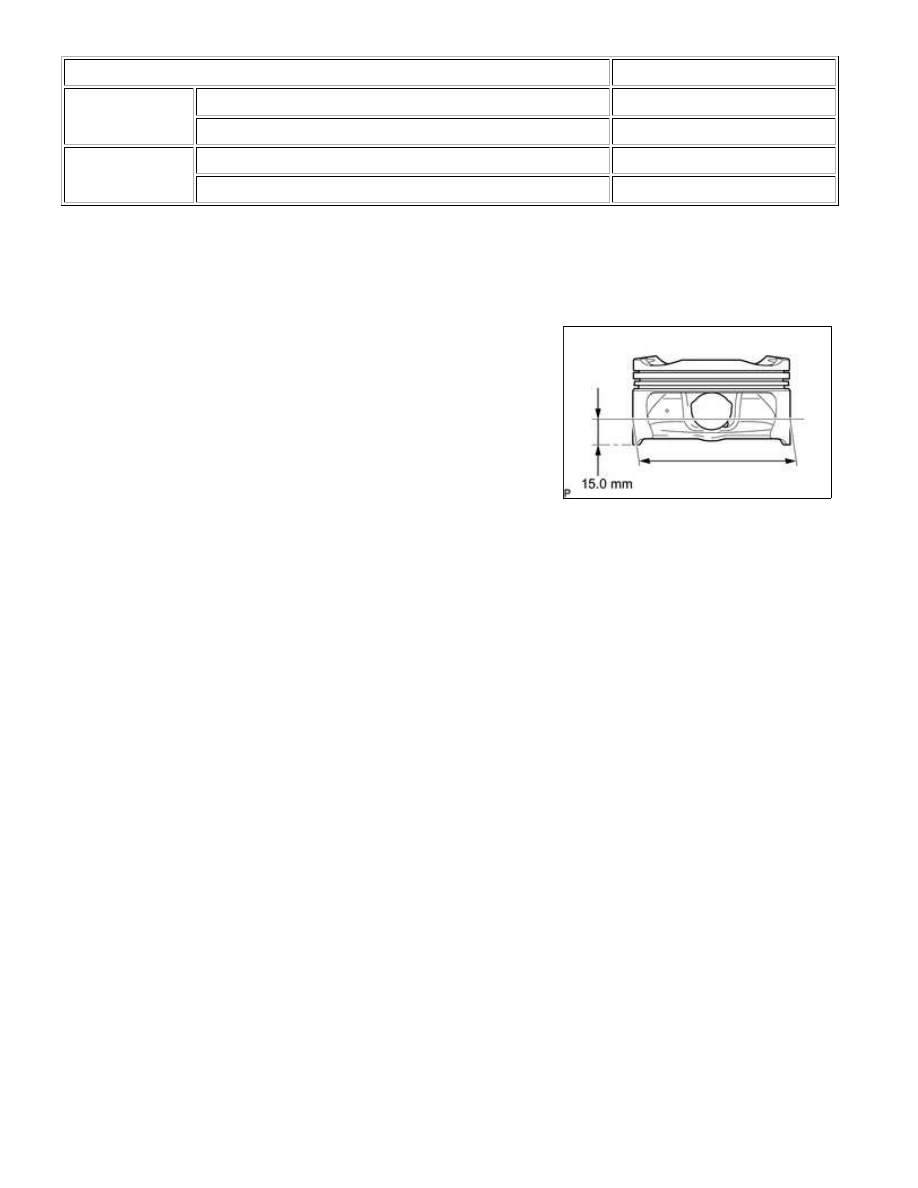

5. INSPECT PISTON SUB-ASSEMBLY WITH PIN

(a) Using a micrometer, measure the piston diameter at a position

Reference value (new parts):

93.980 to 93.990 mm (3.7000 to 3.7004 in.)

Minimum diameter:

93.815 mm (3.6935 in.)

If the diameter is less than the minimum, replace the piston.

6. INSPECT PISTON OIL CLEARANCE

(a) Measure the cylinder bore diameter in the thrust direction.

(b) Subtract the piston diameter measurement from the cylinder bore diameter measurement.

Reference value (new parts):

0.010 to 0.032 mm (0.000394 to 0.001260 in.)

Maximum oil clearance:

0.385 mm (0.0152 in.)

If the oil clearance is more than the maximum, replace all the pistons. If necessary, replace the cylinder

block.

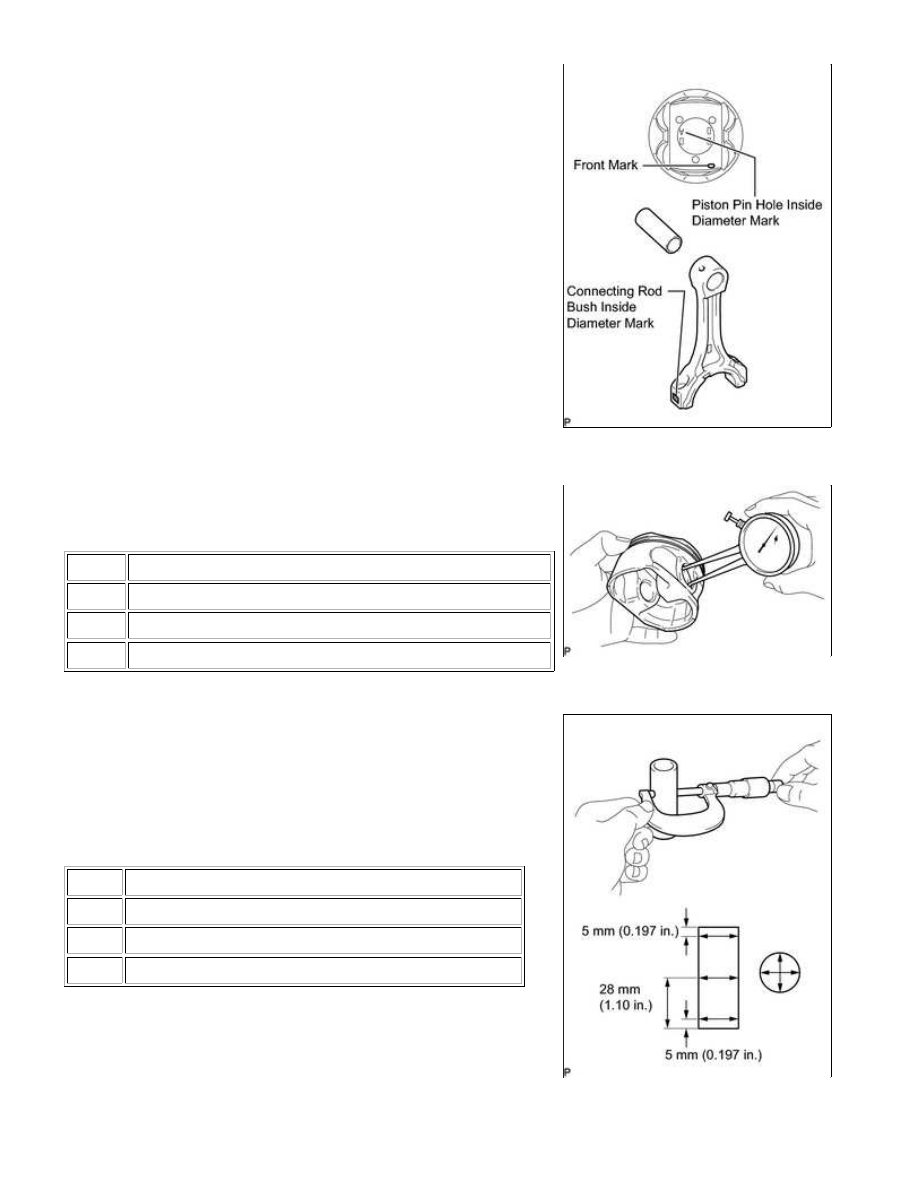

7. INSPECT PISTON PIN OIL CLEARANCE

HINT:

(a) Check each mark on the piston, piston pin and connecting rod.

Standard Piston Pin Hole Inside Diameter:

MARK

SPECIFIED CONDITION

A

21.998 to 22.001 mm (0.86606 to 0.86618 in.)

B

22.001 to 22.004 mm (0.86618 to 0.86630 in.)

C

22.004 to 22.007 mm (0.86630 to 0.86642 in.)

(c) Using a micrometer, measure the piston pin diameter.

Standard Piston Pin Diameter:

MARK

SPECIFIED CONDITION

A

21.998 to 22.001 mm (0.86606 to 0.86618 in.)

B

22.001 to 22.004 mm (0.86618 to 0.86630 in.)

C

22.004 to 22.007 mm (0.86630 to 0.86642 in.)

(d) Subtract the piston pin diameter measurement from the piston pin hole diameter measurement.

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: INSPECTIO...

Standard oil clearance:

-0.002 to 0.004 mm (-0.0000787 to 0.000157 in.)

Maximum oil clearance:

0.015 mm (0.000591 in.)

If the oil clearance is more than the maximum, replace the piston and piston pin as a set.

Standard Bush Inside Diameter:

MARK

SPECIFIED CONDITION

A

22.005 to 22.008 mm (0.86634 to 0.86645 in.)

B

22.008 to 22.011 mm (0.86645 to 0.86657 in.)

C

22.011 to 22.014 mm (0.86657 to 0.86669 in.)

(f) Subtract the piston pin diameter measurement from the bush inside diameter measurement.

Standard oil clearance:

0.005 to 0.011 mm (0.000197 to 0.000433 in.)

Maximum oil clearance:

0.03 mm (0.00118 in.)

If the oil clearance is more than the maximum, replace the connecting rod, and replace the piston and pin

as a set.

8. INSPECT CONNECTING ROD SUB-ASSEMBLY

(a) Using a rod aligner and feeler gauge, check the connecting rod alignment.

(1) Check for bend.

Maximum bend:

0.05 mm (0.00197 in.) per 100 mm (3.94 in.)

If the bend is more than the maximum, replace the connecting rod.
