Last Modified: 9-16-2014

6.6 U

Doc ID: RM000004RS401LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

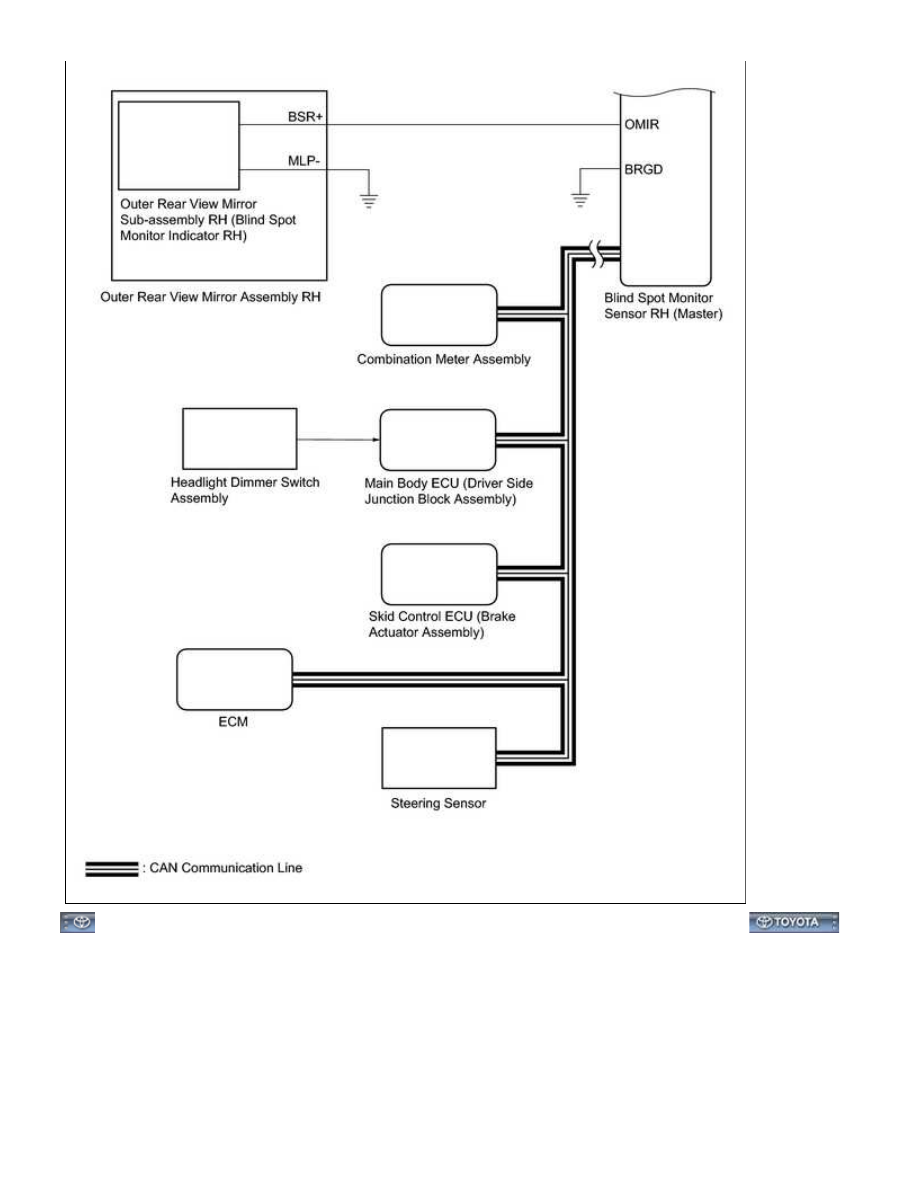

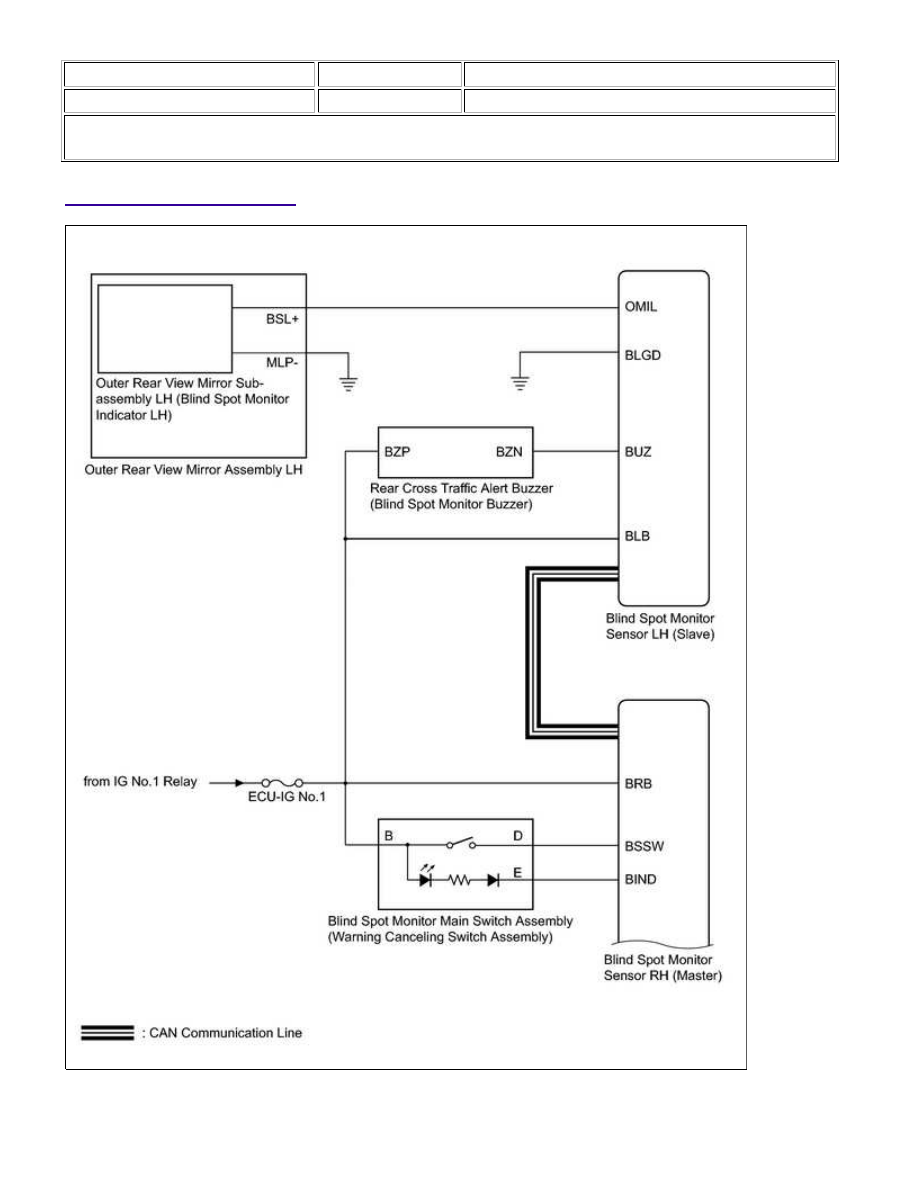

SYSTEM DIAGRAM

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000004RS001KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra

[08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

(a) The blind spot monitor system has the blind spot monitor function and rear cross traffic alert function.

(1) Blind spot monitor function

The blind spot monitor function is a function that assists the driver in making the decision to

change lanes. The function uses quasi-millimeter wave radar to detect vehicles that are

traveling in an adjacent lane in the area that is not reflected in the outer rear view mirror

If the turn signal switch is operated while the outer rear view mirror indicator on an outer rear

view mirror assembly is illuminated, the indicator starts blinking to give additional warning to

the driver.

(2) Rear cross traffic alert function

2. FUNCTION OF COMPONENTS

COMPONENT

FUNCTION

Blind Spot Monitor Sensor

Illuminates or blinks the outer rear view mirror indicator on the

outer rear view mirror assembly.

Sounds the rear cross traffic alert buzzer (blind spot monitor

buzzer) when the rear cross traffic alert function is operating.

Changes the outer rear view mirror indicator on the outer rear

view mirror assembly from illuminated to blinking when a turn

signal switch operation signal is received from the windshield

wiper switch assembly with the blind spot monitor function

operating.

Dims the outer rear view mirror indicator on the outer rear view

mirror assembly and blind spot monitor indicator on the blind

spot monitor main switch assembly (warning canceling switch

assembly).

Turns on the blind spot monitor indicator on the blind spot

monitor main switch assembly (warning canceling switch

assembly) when the blind spot monitor main switch assembly

(warning canceling switch assembly) is on.

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

COMPONENT

FUNCTION

Outer Rear View Mirror Assembly

Outer Rear View Mirror

Sub-assembly (Blind

Spot Monitor Indicator)

Turns on or blinks the indicator based on a signal from the blind spot

monitor sensor.

Blind Spot Monitor Main Switch

Assembly (Warning Canceling

Switch Assembly)

Blind Spot Monitor

Indicator

Turns the blind spot monitor system on or off via CAN

communication.

Rear Cross Traffic Alert Buzzer

(Blind Spot Monitor Buzzer)

Sounds based on a signal from the blind spot monitor sensor.

Combination Meter Assembly

Multi-information Display

Displays an error message on the multi-information display if the blind

spot monitor detects a malfunction while it is operating.

Main Body ECU (Driver Side

Junction Block Assembly)

Sends the destination information and the dimmer signal to the blind spot

monitor sensor via CAN communication.

Skid Control ECU (Brake Actuator

Assembly)

Transmits a vehicle speed signal to the blind spot monitor sensor via CAN

communication.

ECM

Sends a shift position signal (R) to the blind spot monitor sensor via CAN

communication.

Steering Sensor

Headlight Dimmer Switch Assembly

Receives a turn signal from headlight dimmer switch assembly.

Sends a turn signal to the blind spot monitor sensor via CAN

communication.

3. OPERATION DESCRIPTION

The blind spot monitor main switch assembly (warning canceling switch assembly) is on.

Vehicle speed is more than approximately 16 km/h (10 mph).

(2) Conditions in which a sensor can detect a vehicle

When a vehicle is detected in an adjacent lane overtaking this vehicle.

When a vehicle is detected entering the detection area because it changed lanes.
