A

OK

HINT:

If any DTCs other than P2111 or P2112 are output, troubleshoot those DTCs first.

B

GO TO DTC CHART

2.

INSPECT THROTTLE WITH MOTOR BODY ASSEMBLY (VISUALLY CHECK THROTTLE
VALVE)

(a) Check for contamination between the throttle valve and housing. If necessary, clean the throttle with

motor body assembly. Also, check that the throttle valve moves smoothly.

OK:

Throttle valve is not contaminated with foreign objects and moves smoothly.

NG

GO TO STEP 5

3.

READ VALUE USING TECHSTREAM (THROTTLE POSITION)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Turn the ignition switch to ON.

(g) Enter the following menus: Powertrain / Engine and ECT / Data List / Throttle Position No. 1, Throttle

Position No. 2, and Throttle Position Command.

(h) Check the values displayed on the Techstream while wiggling the ECM wire harness.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Check for DTCs.

Result

RESULT

PROCEED TO

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112; ...

NEXT

RESULT

PROCEED TO

Value in Data List changes when wire harness is wiggled, or DTC is output

A

Other than above

B

B

GO TO STEP 6

A

GO TO STEP 4

4.

REPAIR OR REPLACE HARNESS OR CONNECTOR



.

NEXT

END

5.

REPLACE THROTTLE WITH MOTOR BODY ASSEMBLY

(a) Replace the throttle with motor body assembly



.

HINT:

Perform "Inspection After Repair" after replacing the throttle with motor body assembly



.

6.

CHECK WHETHER DTC OUTPUT RECURS (DTC P2111 OR P2112)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving Pattern.

(f) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(g) Read DTCs.

Result

RESULT

PROCEED TO

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112; ...

RESULT

PROCEED TO

DTC is not output

A

DTC P2111 or P2112 is output

B

B

REPLACE ECM

A

END

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112; ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000PFW0XFX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2118; Throttle Actuator Control Motor Current Range /

Performance; 2015 MY Tundra [08/2014 -        ]

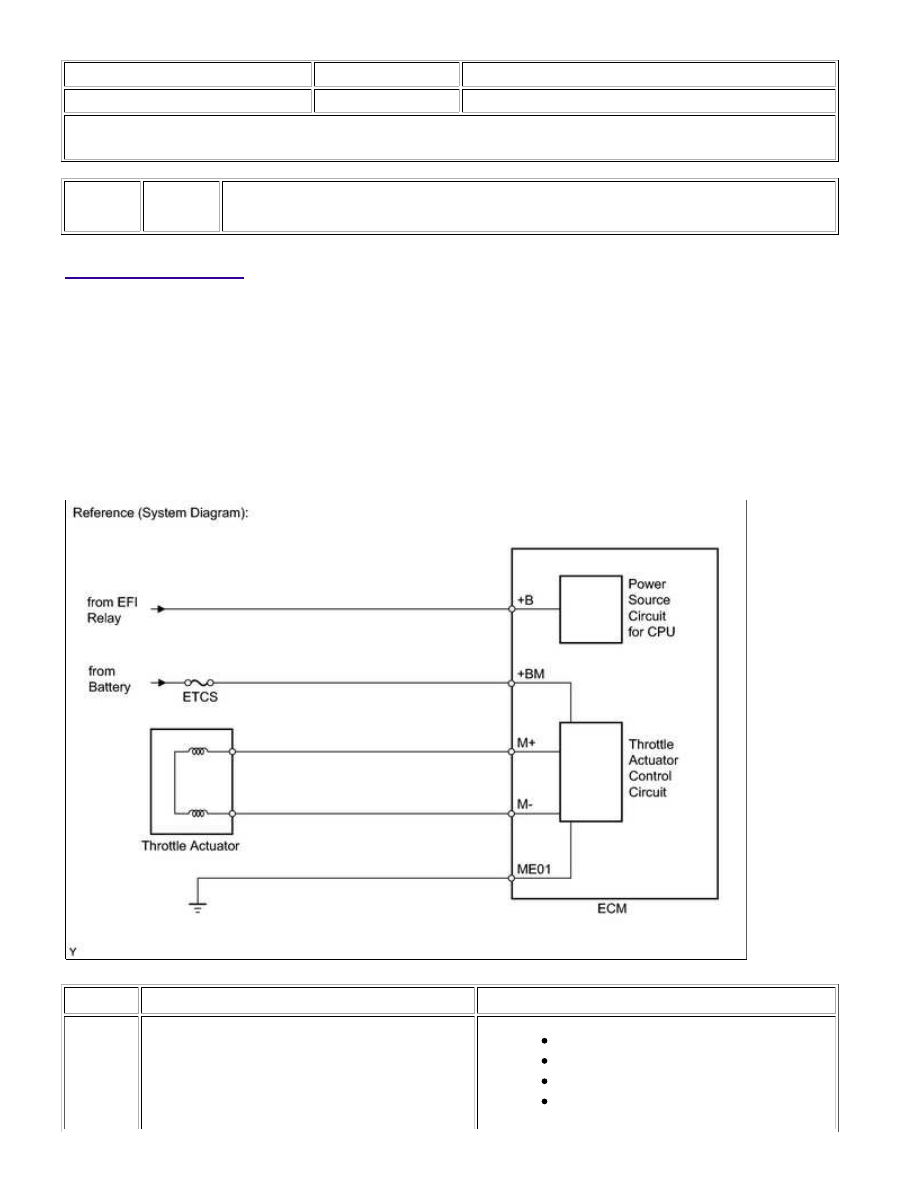

DTC

P2118

Throttle Actuator Control Motor Current Range / Performance

DESCRIPTION

The ETCS (Electronic Throttle Control System) has a dedicated power supply circuit. The voltage (+BM) is

monitored and when it is low (less than 4 V), the ECM determines that there is a malfunction in the ETCS and

cuts off the current to the throttle actuator.

When the voltage becomes unstable, the ETCS itself becomes unstable. For this reason, when the voltage is low,

the current to the throttle actuator is cut. If repairs are made and the system returns to normal, turn the ignition

switch off. The ECM then allows the current to flow to the throttle actuator so that it can be restarted.

HINT:

The ETCS does not use a throttle cable.

DTC NO.

DTC DETECTION CONDITION

TROUBLE AREA

P2118

Open in ETCS power source (+BM) circuit

(1 trip detection logic)

Open in ETCS power source circuit

Battery

Battery terminals

ETCS fuse
