P2103 (Case 2)

Motor driver IC high current limiter monitor input

Fail

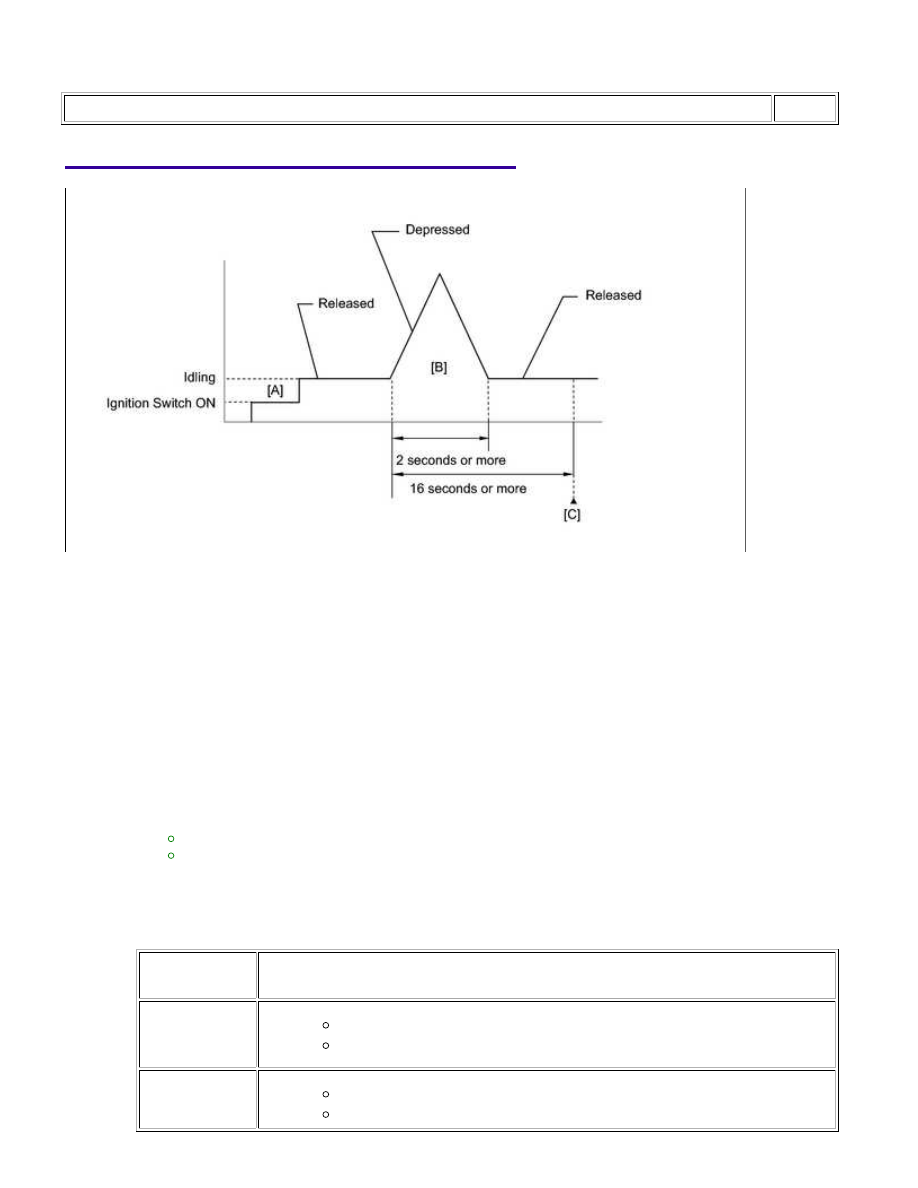

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on [A].

5.

Start the engine.

6.

With the vehicle stationary, fully depress the accelerator pedal and quickly release it [B].

7.

Check that 16 seconds or more have elapsed from the instant when the accelerator pedal is first

depressed.

8.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [C].

9.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

10.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

11.

Input the DTC: P2102 or P2103.

12.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

13.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2102,P2103; ...

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [B] through [C] again.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

14.

FAIL-SAFE

and the throttle valve is returned to a 7° throttle angle by the return spring. The ECM then adjusts the engine

output by controlling the fuel injection (intermittent fuel-cut) and ignition timing in accordance with the

accelerator pedal opening angle to allow the vehicle to continue at a minimal speed. If the accelerator pedal is

depressed firmly and gently, the vehicle can be driven slowly.

Fail-safe mode continues until a pass condition is detected, and the ignition switch is then turned off.

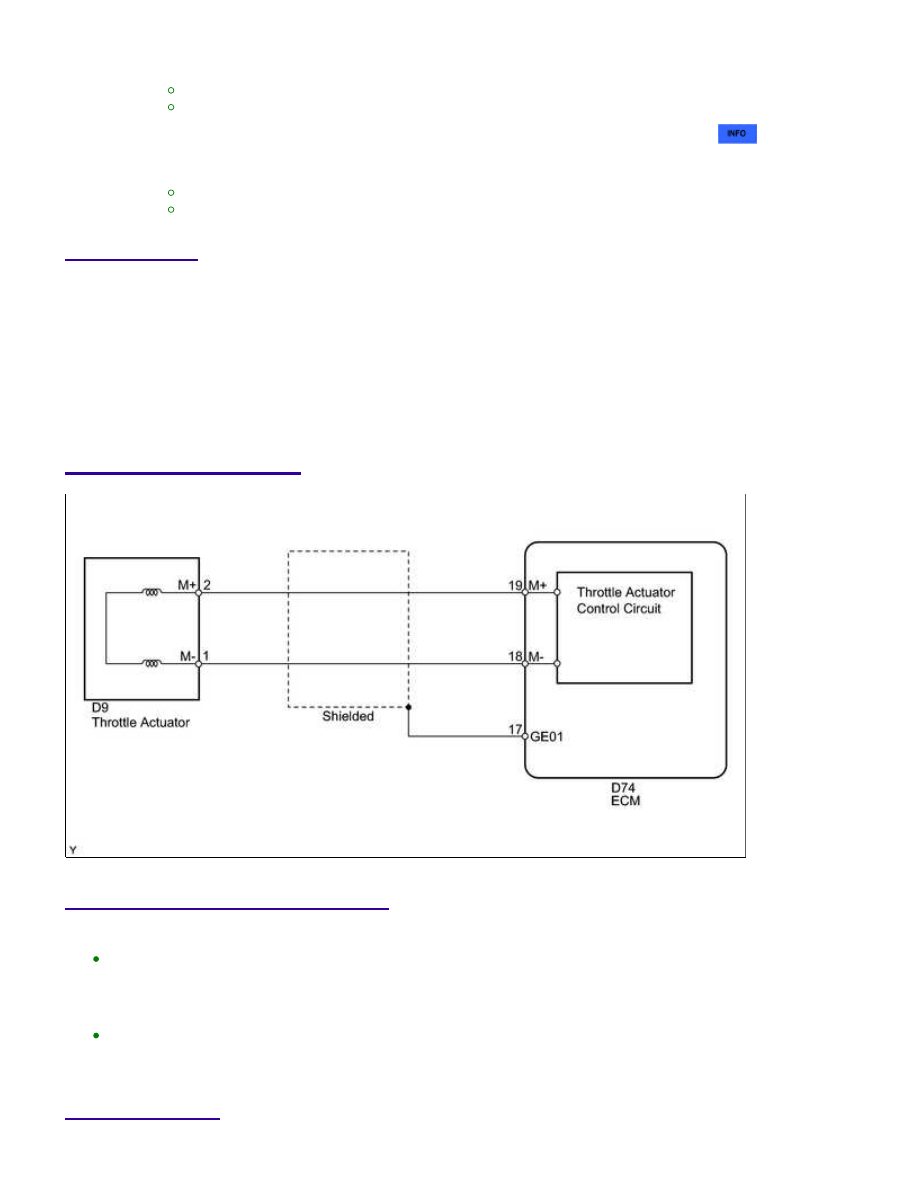

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

The throttle actuator current (Throttle Motor Current) and the throttle actuator duty ratio (Throttle Motor
Open Duty/Throttle Motor Close Duty) can be read using the Techstream. However, the ECM shuts off the
throttle actuator current when the ETCS malfunctions.

PROCEDURE

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2102,P2103; ...

OK

1.

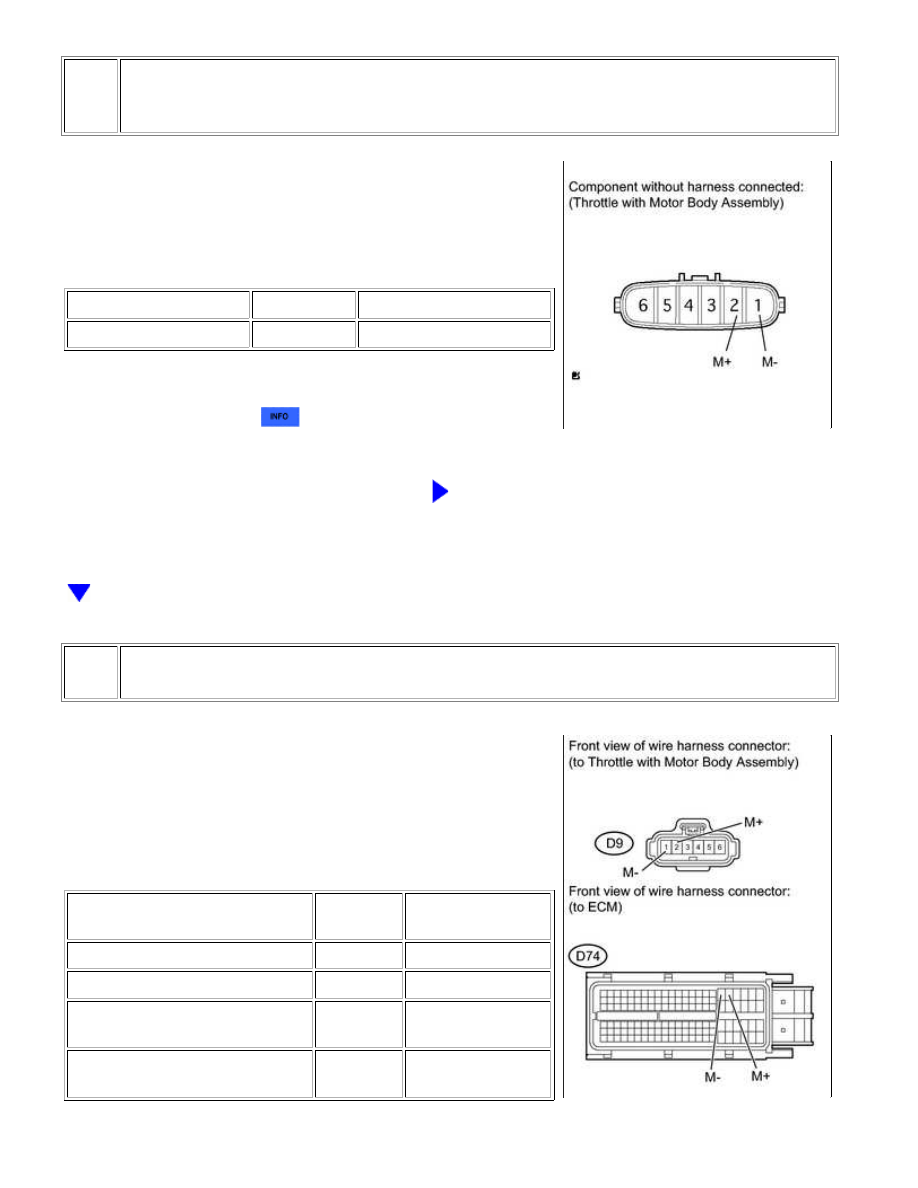

INSPECT THROTTLE WITH MOTOR BODY ASSEMBLY (RESISTANCE OF THROTTLE
ACTUATOR)

(a) Disconnect the throttle with motor body assembly connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (M+) - 1 (M-)

20°C (68°F)

0.3 to 100 Ω

HINT:

Perform "Inspection After Repair" after replacing the throttle with

motor body assembly



.

NG

REPLACE THROTTLE WITH MOTOR BODY

ASSEMBLY

2.

CHECK HARNESS AND CONNECTOR (THROTTLE WITH MOTOR BODY ASSEMBLY - ECM)

(a) Disconnect the throttle body connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D9-2 (M+) - D74-19 (M+)

Always

Below 1 Ω

D9-1 (M-) - D74-18 (M-)

Always

Below 1 Ω

D9-2 (M+) or D74-19 (M+) - Body

ground

Always

10 kΩ or higher

D9-1 (M-) or D74-18 (M-) - Body

ground

Always

10 kΩ or higher

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2102,P2103; ...

OK

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

INSPECT THROTTLE WITH MOTOR BODY ASSEMBLY

(a) Check for foreign objects between the throttle valve and the housing.

OK:

No foreign objects between throttle valve and housing.

HINT:

Perform "Inspection After Repair" after cleaning the throttle with motor body assembly



.

NG

REMOVE FOREIGN OBJECT AND CLEAN THROTTLE

WITH MOTOR BODY ASSEMBLY

4.

INSPECT THROTTLE VALVE

(a) Check if the throttle valve opens and closes smoothly.

OK:

Throttle valve opens and closes smoothly.

HINT:

Perform "Inspection After Repair" after replacing the throttle with motor body assembly



.

NG

REPLACE THROTTLE WITH MOTOR BODY

ASSEMBLY

OK

REPLACE ECM
