(b) Inspect the specific gravity.

1.25 to 1.29 (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.
It is not necessary to inspect a maintenance-free battery.

(c) Inspect the battery voltage.

(1) Turn the ignition switch off and turn on the headlights for 20 to 30 seconds. This will remove the surface

charge from the battery.

(2) Measure the battery voltage.

Standard voltage:

12.5 to 12.9 V (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.

(3) Measure the battery voltage when cranking the engine.

Standard:

Approximately 6 V or higher (0°C (32°F) or higher)

HINT:

When the battery is depleted, the horn becomes quieter.

NG

CHARGE OR REPLACE BATTERY

28.

CHECK ENGINE ASSEMBLY

(a) Check that the crankshaft rotates smoothly when rotating it by hand.

OK:

Crankshaft rotates smoothly.

HINT:



.

NG

REPAIR OR REPLACE ENGINE ASSEMBLY

OK

INSPECT STARTER ASSEMBLY

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

29.

CHECK STARTER ASSEMBLY

(a) Remove the starter (for 1.6 kW type)



.

(b) Remove the starter (for 2.0 kW type)



.

(c) Check for starter pinion gear wear and damage.

Standard:

There is no wear or damage.

NG

REPLACE STARTER ASSEMBLY

OK

REPLACE DRIVE PLATE AND RING GEAR

30.

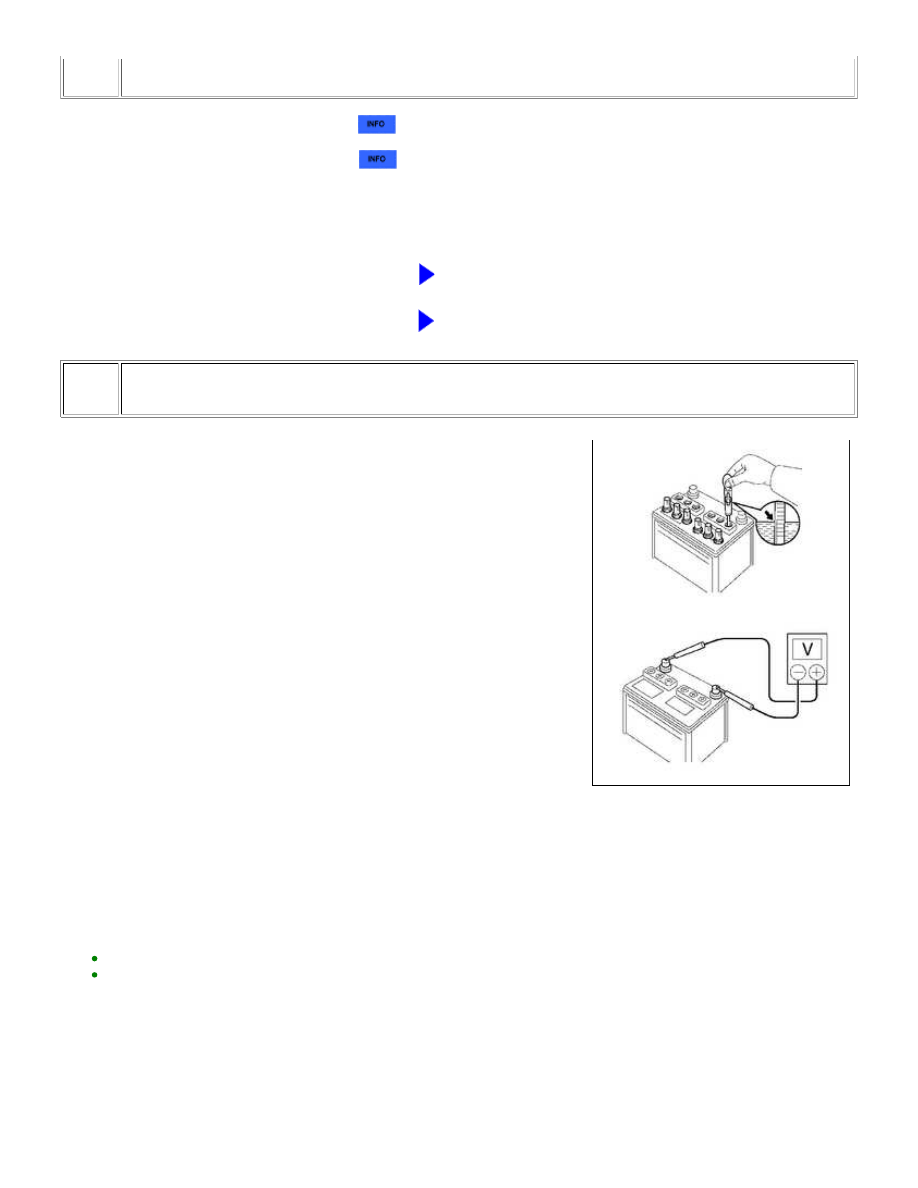

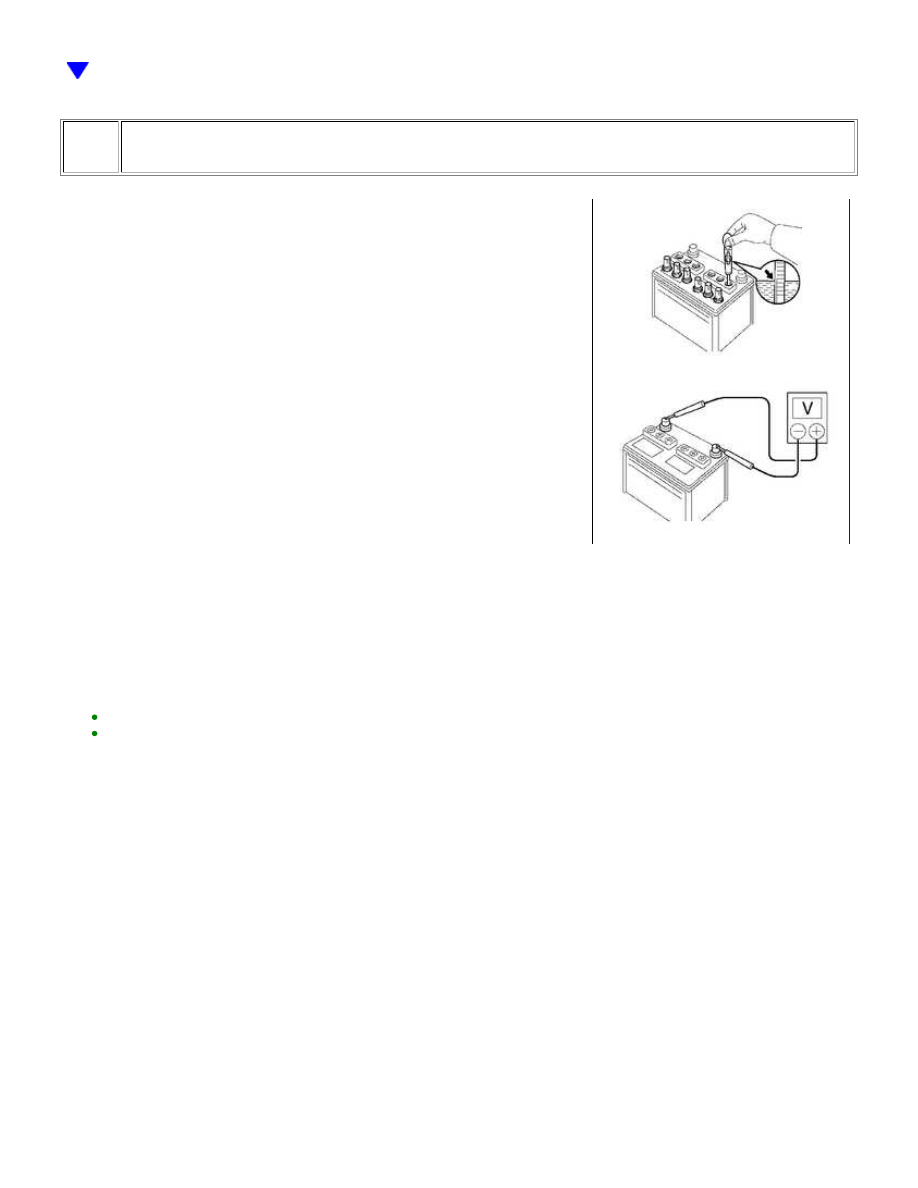

INSPECT BATTERY

(a) Check the electrolyte quantity.

Standard:

Electrolyte quantity is within the specified range.

(b) Inspect the specific gravity.

1.25 to 1.29 (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.
It is not necessary to inspect a maintenance-free battery.

(c) Inspect the battery voltage.

(1) Turn the ignition switch off and turn on the headlights for 20 to 30 seconds. This will remove the surface

charge from the battery.

(2) Measure the battery voltage.

Standard voltage:

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

OK

A

12.5 to 12.9 V (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.

(3) Measure the battery voltage when cranking the engine.

Standard:

Approximately 6 V or higher (0°C (32°F) or higher)

HINT:

When the battery is depleted, the horn becomes quieter.

NG

CHARGE OR REPLACE BATTERY

31.

INSPECT STARTER ASSEMBLY

(a) Inspect the starter (for 1.6 kW type)



.

(b) Inspect the starter (for 2.0 kW type)



.

NG

REPLACE STARTER ASSEMBLY

OK

CHECK CRANKING HOLDING FUNCTION CIRCUIT

32.

PERFORM SIMULATION TEST

(a) Check the cranking speed.

PROBLEM SYMPTOM

SUSPECTED AREA

PROCEED TO

Cranking speed is slow (100 rpm or less)

Battery

Starter assembly

Excess engine friction

A

Cranking speed is fast (300 rpm or more)*1

Engine compression loss

B

HINT:

*1: If the cranking speed is fast, there may be compression loss.

Perform "Inspection After Repair" after replacing the engine assembly



.

B

CHECK AND REPAIR ENGINE

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

33.

INSPECT BATTERY

(a) Check the electrolyte quantity.

Standard:

Electrolyte quantity is within the specified range.

(b) Inspect the specific gravity.

1.25 to 1.29 (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.
It is not necessary to inspect a maintenance-free battery.

(c) Inspect the battery voltage.

(1) Turn the ignition switch off and turn on the headlights for 20 to 30 seconds. This will remove the surface

charge from the battery.

(2) Measure the battery voltage.

Standard voltage:

12.5 to 12.9 V (electrolyte is at 20°C (68°F))

HINT:

If the result is not as specified, recharge or replace the battery.

(3) Measure the battery voltage when cranking the engine.

Standard:

Approximately 6 V or higher (0°C (32°F) or higher)

HINT:

When the battery is depleted, the horn becomes quieter.
