TESTER

DISPLAY

DESCRIPTION

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [E] through [I] again.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

17.

INSPECTION PROCEDURE

HINT:

Read freeze frame data using a Techstream. Freeze frame data record the engine condition when

malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menu: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs



.

Result

RESULT

PROCEED TO

P0607 and P0136, P0137, P0138, P0156, P0157 or P0158 are output

A

Only P0607 is output

B

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contro...

A

NEXT

B

GO TO STEP 3

2.

INSPECT DTC (P0136, P0137, P0138, P0156, P0157 OR P0158)

(a) Inspect the P0136, P0137, P0138, P0156, P0157 or P0158 flowchart.

HINT:

If P0136 or P0156 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0137 or P0157 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0138 or P0158 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

GO TO STEP 6

3.

CHECK FOR EXHAUST GAS LEAK

(a) Allow the engine to idle and rev the engine.

(b) Check for exhaust gas leaks around the heated oxygen sensor.

If any exhaust gas leaks are present, repair them and proceed to "PERFORM CONFIRMATION DRIVING PATTERN".

If no exhaust gas leaks are present proceed to "PERFORM CONFIRMATION DRIVING PATTERN".

HINT:



.

4.

PERFORM CONFIRMATION DRIVING PATTERN

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contro...

A

(a) Clear DTCs



.

(b) Connect the Techstream to the DLC3.

(c) Start the engine.

(d) Warm up the engine until the engine coolant temperature becomes 75°C (167°F) or more.

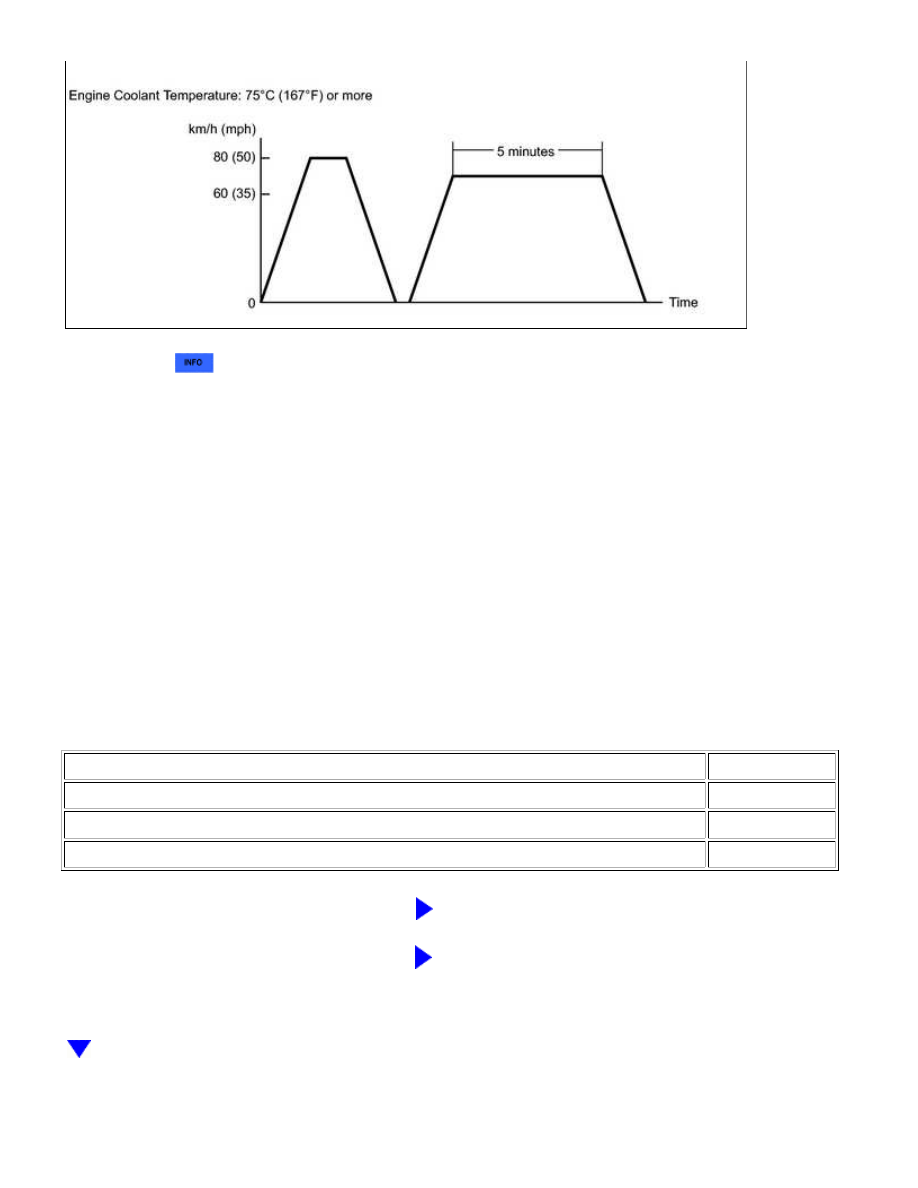

(e) Perform the drive pattern.

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

(1) Accelerate the vehicle to 80 km/h (50 mph) and stop the vehicle.

(2) Drive the vehicle between 60 and 80 km/h (35 and 50 mph) for 5 minutes.

(f) Enter the following menu: Powertrain / Engine and ECT / Trouble Codes.

(g) Read the DTCs.

Result

RESULT

PROCEED TO

P0607 and P0136, P0137, P0138, P0156, P0157 or P0158 are output

A

Only P0607 is output

B

No DTC is output

C

B

REPLACE ECM

C

GO TO STEP 6

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contro...

NEXT

5.

INSPECT DTC (P0136, P0137, P0138, P0156, P0157 OR P0158)

(a) Inspect the P0136, P0137, P0138, P0156, P0157 or P0158 flowchart.

HINT:

If P0136 or P0156 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0137 or P0157 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0138 or P0158 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

INSPECT ECM

(a) Clear DTCs



.

(b) Stop the engine and wait for 30 minutes.

(c) Connect the Techstream to the DLC3.

(d) Start the engine and allow it to idle for 2 minutes.

(e) Turn the Techstream on.

(f) Enter the following menu: Powertrain / Engine and ECT / Trouble Codes.

(g) Check the DTCs.

Result

RESULT

PROCEED TO

DTC is not output

A

P0607 is output

B

B

REPLACE ECM

A

END
