A

HINT:

CHANGE IN DATA LIST WHEN NUMBER OF STEPS IS INCREASED USING CONTROL THE EGR

STEP POSITION ACTIVE TEST

Engine
Speed

Idle becomes rough

MAP

Pressure rises

Read freeze frame data using the Techstream. The ECM records vehicle and driving condition information
as freeze frame data the moment a DTC is stored. When troubleshooting, freeze frame data can help
determine if the vehicle was moving or stationary, if the engine was warmed up or not, if the air fuel ratio
was lean or rich, and other data from the time the malfunction occurred.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO P0401)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs.

Result

RESULT

PROCEED TO

DTC P0401 is output

A

DTC P0401 and other DTCs are output

B

HINT:

If any DTCs other than P0401 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (OPERATE EGR VALVE)

(a) Connect the Techstream to the DLC3.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0401; Exhaus...

OK

(b) Start the engine and warm it up until the engine coolant temperature reaches 75°C (167°F) or

higher.

HINT:

When performing the Active Test, make sure the shift lever is in P or N.
The A/C switch and all accessory switches should be off.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the EGR Step

Position.

(e) Confirm the Throttle Idle Position is ON and check the engine idling condition and MAP values in the

Data List while performing the Active Test.

HINT:

Do not leave the EGR valve open for 10 seconds or more during the Active Test.
Be sure to return the EGR valve to step 0 when the Active Test is completed.

OK:

MAP and idling condition change in response to EGR step position as follows.

Standard:

-

EGR STEP POSITION (ACTIVE TEST)

0 STEPS

0 TO 30 STEPS

Idling

condition

Steady

idling

Idling changes from steady to rough idling or engine stall

MAP

(Data List)

-

MAP value is at least +10 kPa (75 mmHg) higher than when EGR valve is fully

closed

NG

GO TO STEP 4

3.

INSPECT EGR VALVE ASSEMBLY

(a) Confirm that there are no deposits on the EGR valve.

(b) Confirm that the EGR valve is closed.

OK:

There are no deposits and the valve is closed.

OK

GO TO STEP 5

NG

GO TO STEP 4

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0401; Exhaus...

NEXT

OK

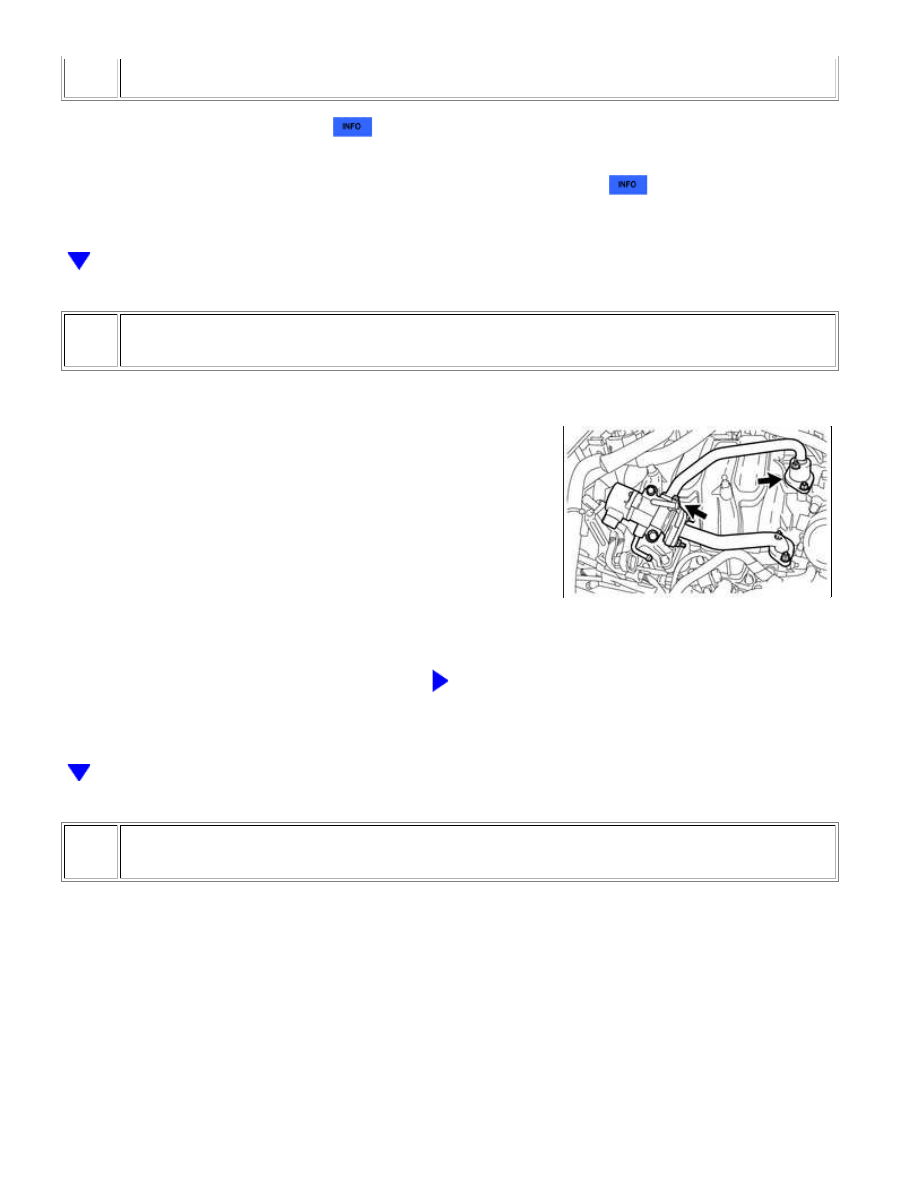

4.

REPLACE EGR VALVE ASSEMBLY

(a) Replace the EGR valve assembly



.

HINT:

Perform "Inspection After Repair" after replacing the EGR valve assembly



.

5.

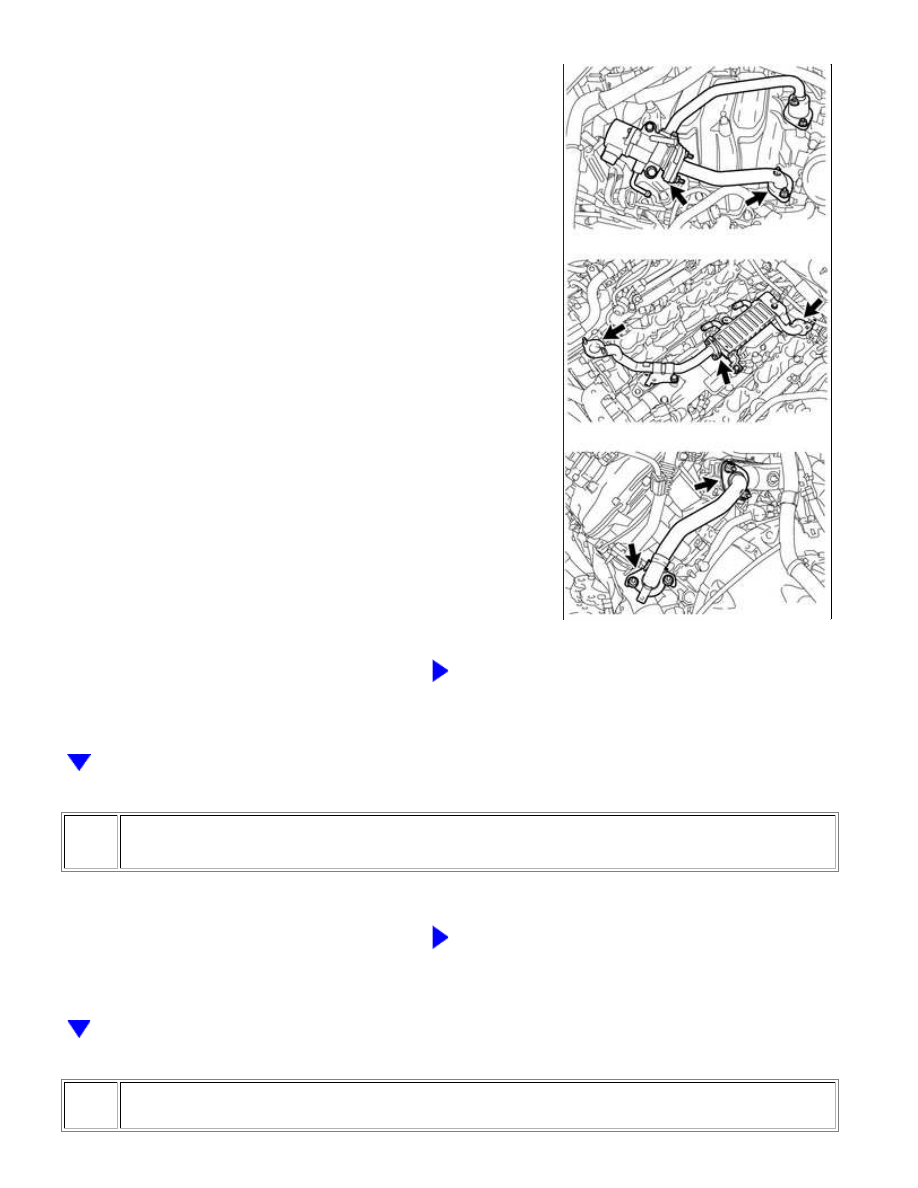

CHECK FOR DEPOSIT (EGR VALVE ASSEMBLY TO INTAKE PORT)

(a) Check for exhaust leaks at each connection point.

HINT:

pipes.

OK:

No deposits.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS

6.

CHECK FOR DEPOSIT (EXHAUST MANIFOLD CONVERTER TO EGR VALVE ASSEMBLY)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0401; Exhaus...

OK

OK

(a) Check for exhaust leaks at each connection point.

HINT:

pipes.

OK:

No deposits.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS

7.

INSPECT EGR COOLER ASSEMBLY

(a) Check for blockage in the EGR cooler assembly.

NG

REPAIR OR REPLACE EGR COOLER ASSEMBLY

8.

READ VALUE USING TECHSTREAM (MANIFOLD ABSOLUTE PRESSURE SENSOR)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0401; Exhaus...
