1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000320W028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: ON-VEHICLE INSPECTION; 2015

MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

(a) Connect the Techstream to the DLC3.

(b) Start the engine and turn the tester ON.

(c) Warm up the engine.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the VVT Linear (Bank 1) or

Control the VVT Linear (Bank 2) or Control the VVT System (Bank 1) or Control the VVT System (Bank 2)

or Control the VVT Exhaust Linear (Bank 1) or Control the VVT Exhaust Linear (Bank 2).

(e) Check the engine speed while operating the Oil Control Valve (OCV) using the tester.

OK:

TESTER OPERATION

SPECIFIED CONDITION

OCV OFF

Normal engine speed

OCV ON

Soon after OCV switched from OFF to ON, engine idles roughly or stalls

If the result is not as specified, check the oil control valve, wiring and camshaft timing gear.

HINT:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003214027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

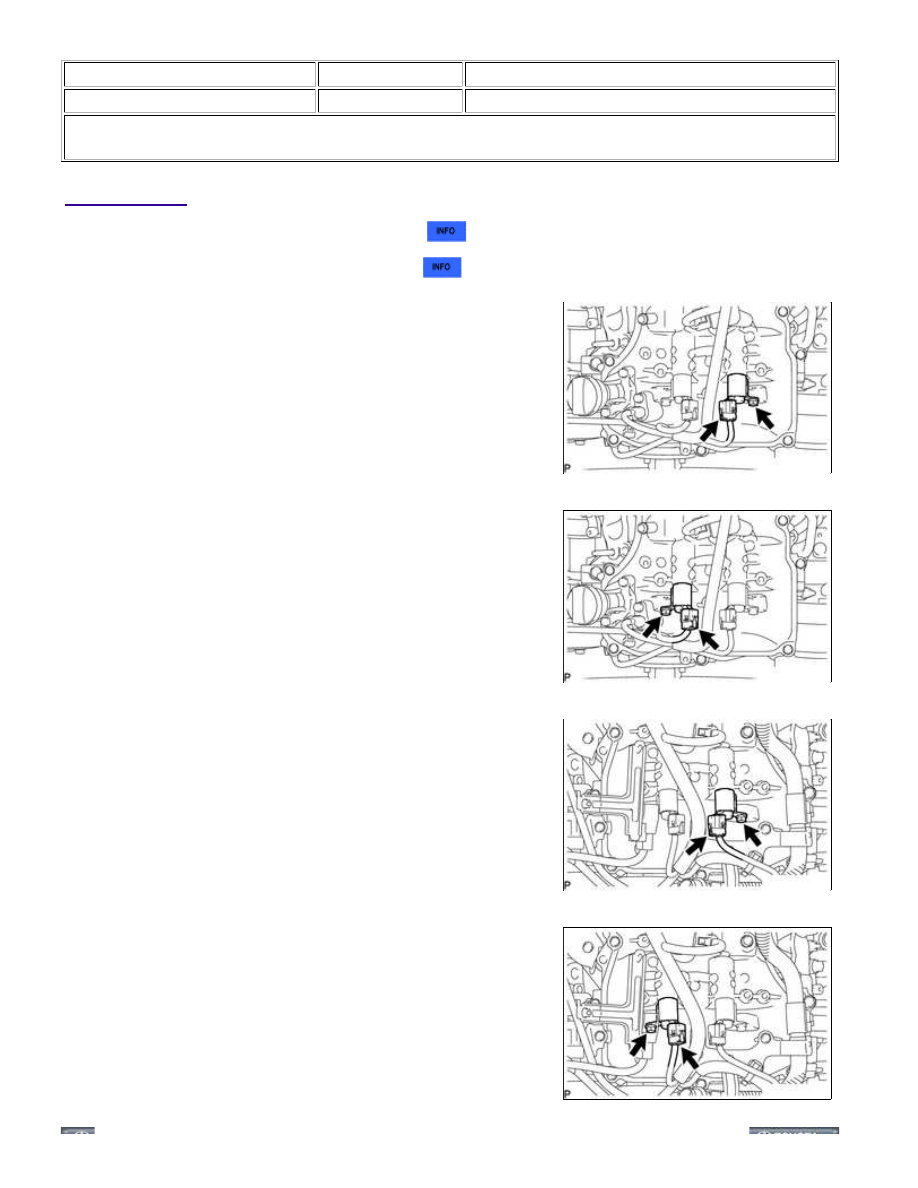

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

4. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

5. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

6. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.
