Toyota Tundra (2015 year). Manual - part 1050

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WM026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PCV VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

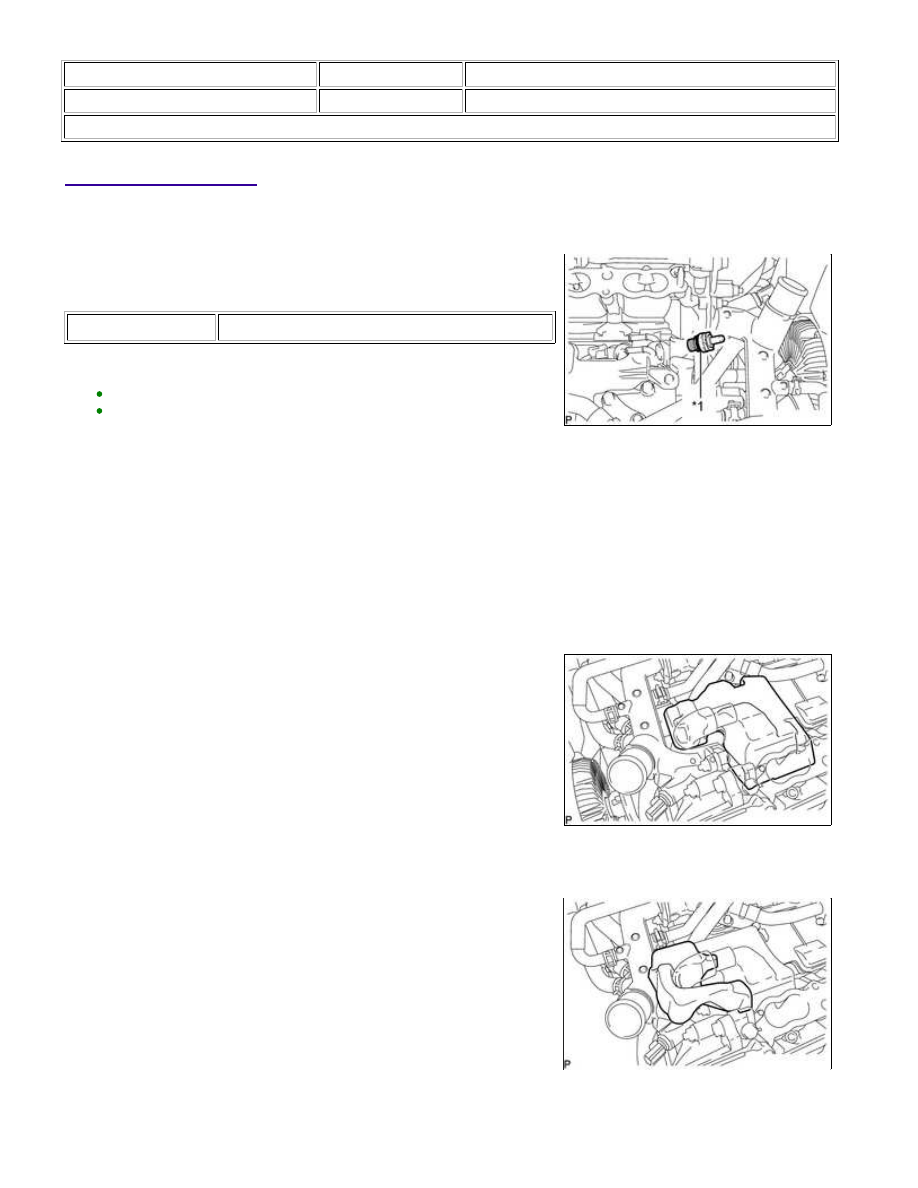

INSTALLATION

1. INSTALL PCV VALVE SUB-ASSEMBLY

*1

O-Ring

HINT:

When reusing the PCV valve sub-assembly, inspect the O-ring.
If the O-ring has scratches or cuts, replace the PCV valve
sub-assembly.

(b) Install the PCV valve sub-assembly.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

2. CONNECT PCV VALVE HOSE

(a) Connect the PCV valve hose to the PCV valve sub-assembly, and slide the clamp to secure the hose.

3. INSTALL NO. 3 ENGINE COVER

(a) Install the No. 3 engine cover.

4. INSTALL NO. 4 ENGINE COVER

(a) Install the No. 4 engine cover.

5. INSTALL INTAKE MANIFOLD

1UR-FE EMISSION CONTROL: PCV VALVE: INSTALLATION; 201...

1UR-FE EMISSION CONTROL: PCV VALVE: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WK01WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PURGE VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

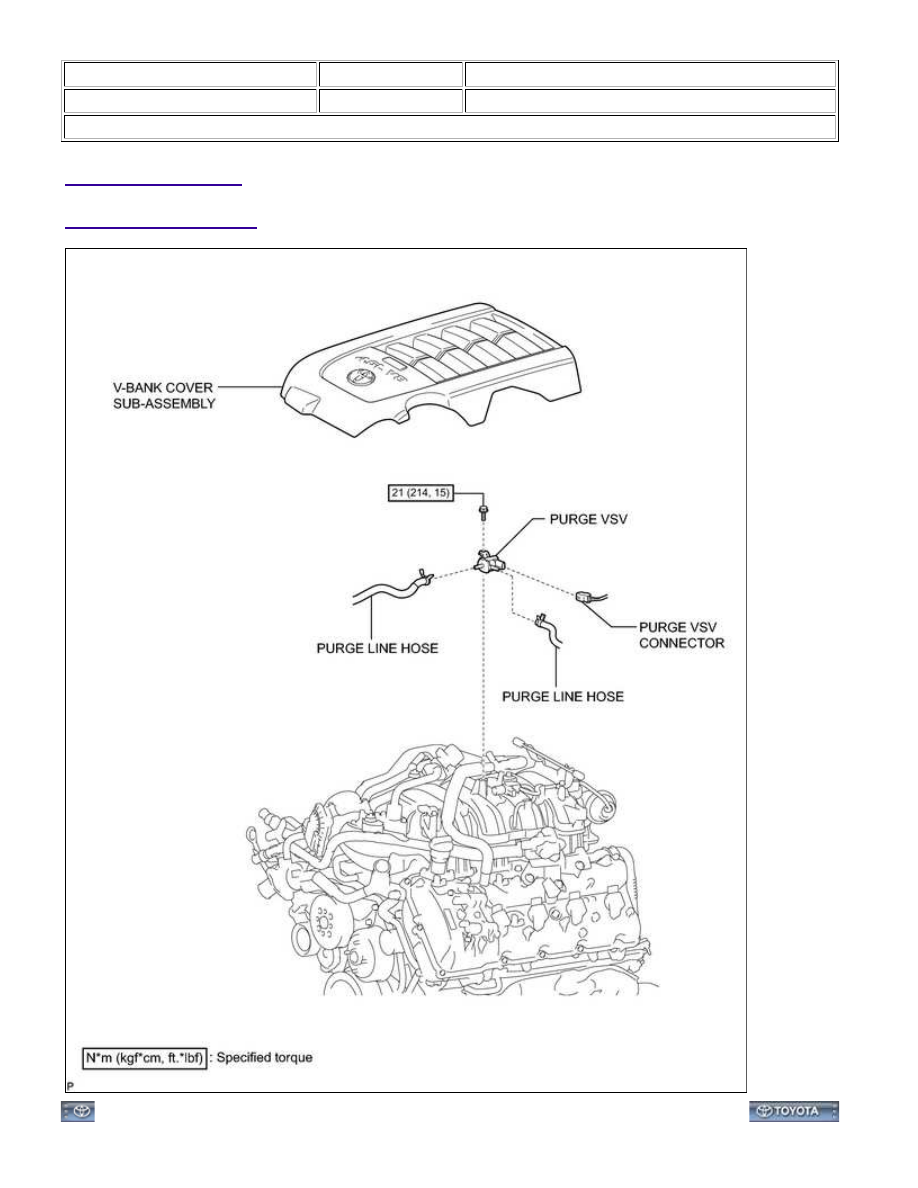

COMPONENTS

ILLUSTRATION

1UR-FE EMISSION CONTROL: PURGE VALVE: COMPONENTS; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WL01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PURGE VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

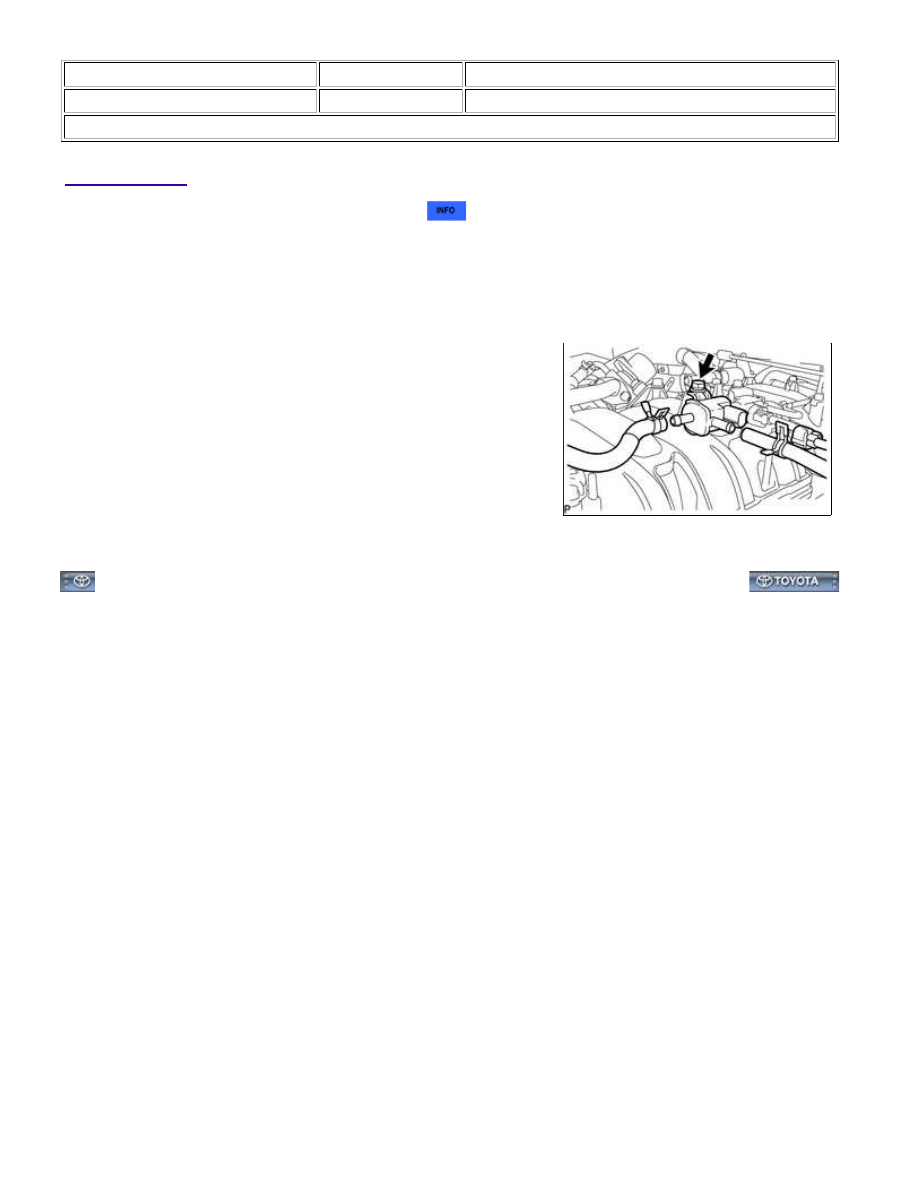

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. DISCONNECT PURGE LINE HOSE

(a) Disconnect the 2 purge line hoses.

3. REMOVE PURGE VSV

(a) Disconnect the connector.

(b) Remove the bolt and purge VSV.

1UR-FE EMISSION CONTROL: PURGE VALVE: REMOVAL; 2015 ...
